Abb31 21

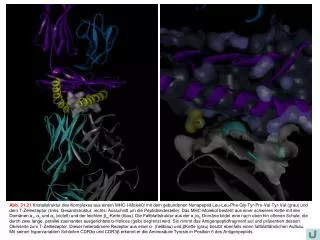

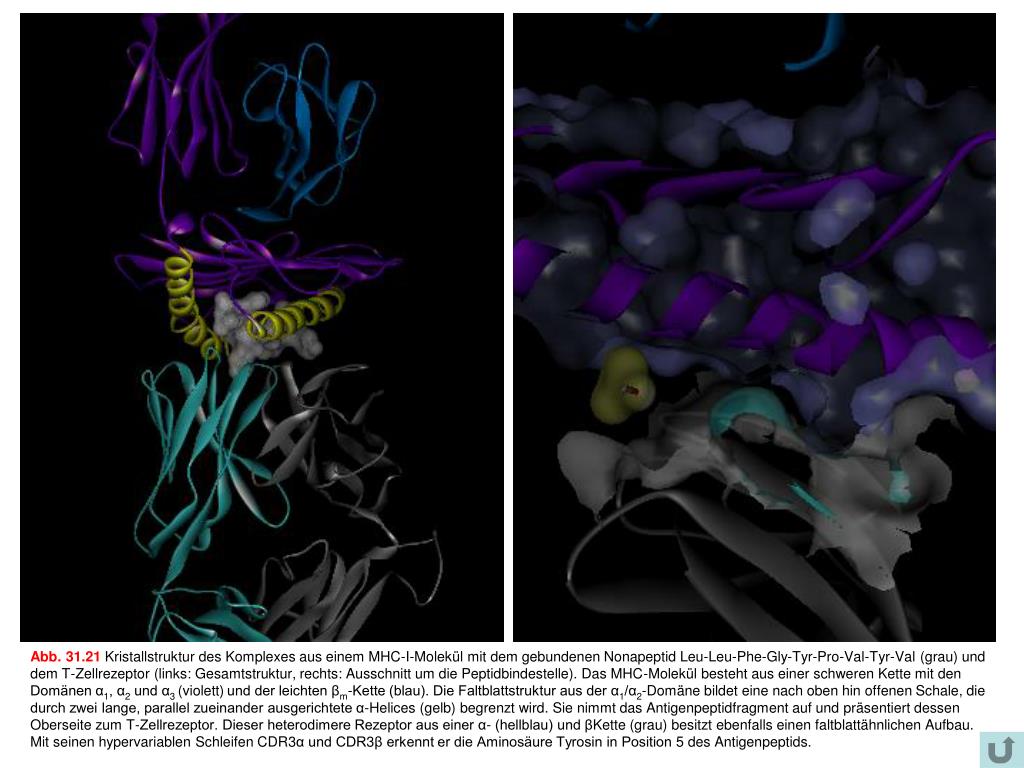

Abb. 31.21 Kristallstruktur des Komplexes aus einem MHC-I-Molekül mit dem gebundenen Nonapeptid Leu-Leu-Phe-Gly-Tyr-Pro-Val-Tyr-Val (grau) und dem T-Zellrezeptor (links: Gesamtstruktur, rechts: Ausschnitt um die Peptidbindestelle). Das MHC-Molekül besteht aus einer schweren Kette mit den Domänen α1, α2 und α3 (violett)und der leichten βm-Kette (blau). Die Faltblattstruktur aus der α1/α2-Domäne bildet eine nach oben hin offenen Schale, die durch zwei lange, parallel zueinander ausgerichtete α-Helices (gelb) begrenzt wird. Sie nimmt das Antigenpeptidfragment auf und präsentiert dessen Oberseite zum T-Zellrezeptor. Dieser heterodimere Rezeptor aus einer α- (hellblau) und β­Kette (grau) besitzt ebenfalls einen faltblattähnlichen Aufbau. Mit seinen hypervariablen Schleifen CDR3α und CDR3β erkennt er die Aminosäure Tyrosin in Position 5 des Antigenpeptids.
