  1. 土 木 工 程 制 图（第三版） 第6章 组合体 中国建筑工业出版社

  2. 目 录 • §6.1 组合体的形成分析 • §6.2 组合体的三视图及其画法 • §6.3 组合体的尺寸注法 • §6.4 组合体三视图的阅读和根据两视图作第三视图 • §6.5 组合体的轴测图

  3. §6-1 组合体的形成分析 组成涵洞入口的简单部件 基础 衬边 涵管 端墙 帽石

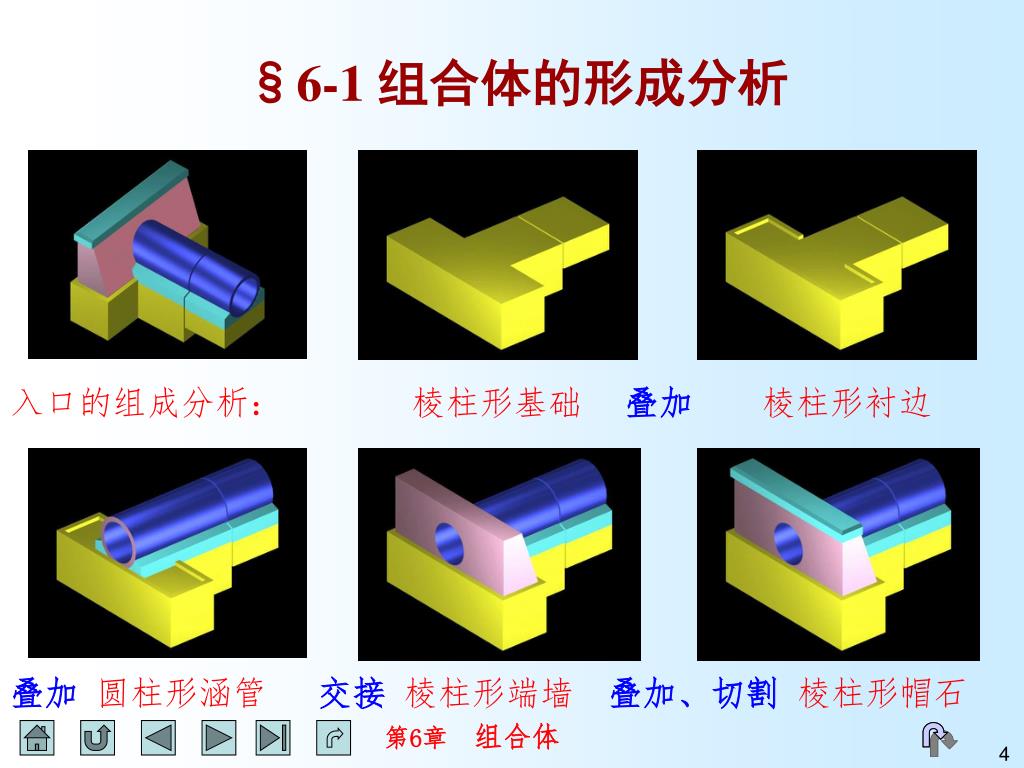

  4. §6-1 组合体的形成分析 入口的组成分析： 棱柱形基础 叠加 棱柱形衬边 叠加 圆柱形涵管 交接 棱柱形端墙 叠加、切割 棱柱形帽石

  5. §6-1 组合体的形成分析 • 为了便于认识、把握工程形体的形状，常采用几何抽象的方 • 法，把复杂的形体看作是由简单几何体按照一定的构成方式加 • 工、组合而成的。由简单形体构造出来的形体，称为组合体。分 • 析组合体的成型方法，叫形体分析。 • 简单几何体构造成组合体的组合方式是人为划分的，根据组 • 合过程中投影图的变化方式，可把构成方式分成相加和相减两 • 类，相加包括简单叠加和相交连接，所以通常就说有三种组合方 • 式：叠加、切割、交接。实际上的许多组合体常常是这些方式的 • 综合运用。

  6. §6-1 组合体的形成分析 • 叠加 简单叠加是基本立体间无损的自然堆积，即叠合面是基本体的自然表面，相邻表面间不另外产生交线。

  7. §6-1 组合体的形成分析 切割 由平面或曲面切割基本体或组合体将产生新的形体。

  8. §6-1 组合体的形成分析 • 交接 两基本体的相交连接，相邻表面间可能产生交线（截 • 交线或相贯线）。 点击7次

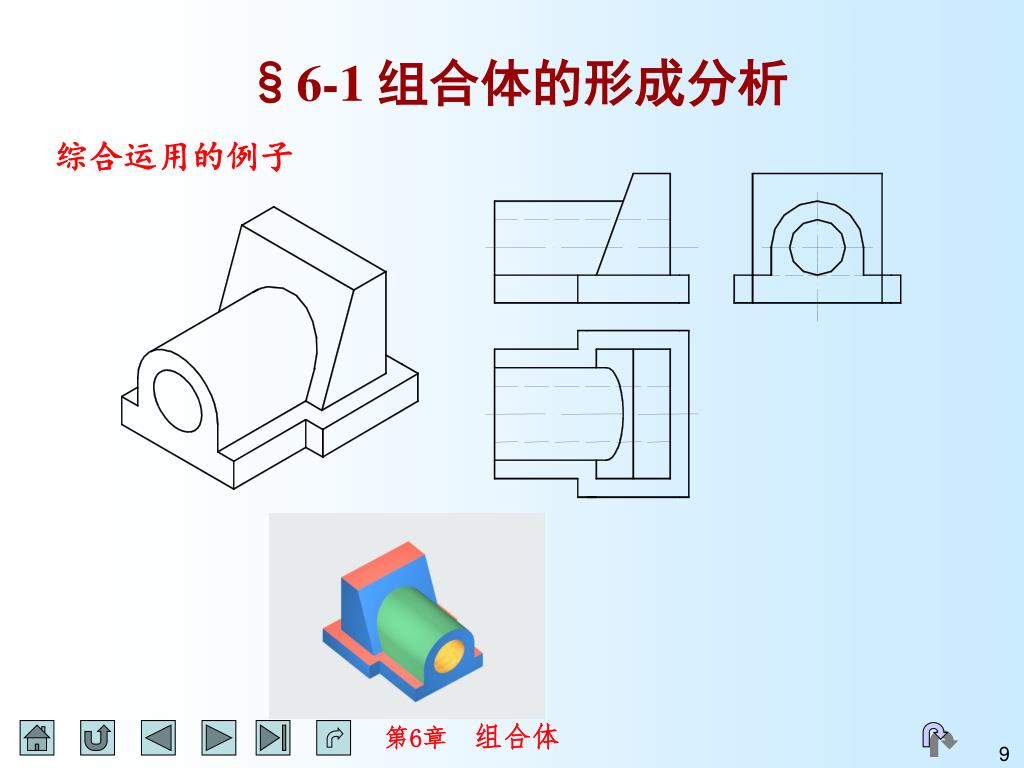

  9. §6-1 组合体的形成分析 • 综合运用的例子

  10. §6.2 组合体的三视图及其画法 工程制图中通常把工程形体在多面正投影中的某个投影叫作视图。 正面图 侧面图 平面图 正面图、平面图、侧面图是三个最基本的视图，合称为三面图或三视图。

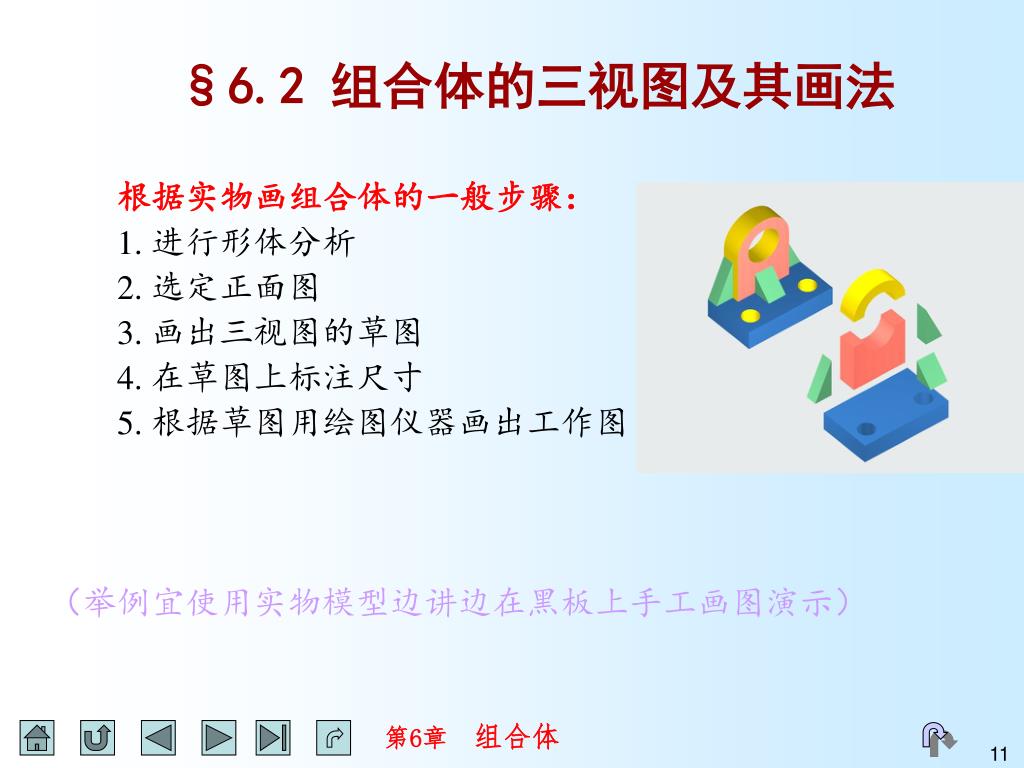

  11. §6.2 组合体的三视图及其画法 • 根据实物画组合体的一般步骤： • 1. 进行形体分析 • 2. 选定正面图 • 3. 画出三视图的草图 • 4. 在草图上标注尺寸 • 5. 根据草图用绘图仪器画出工作图 • （举例宜使用实物模型边讲边在黑板上手工画图演示）

  12. §6.3 组合体的尺寸标注 • 一、基本要求 • （1）遵守制图标准 • （2）尺寸配置齐全，不多不少 • （3）标注清晰，布置得当，便于看图 • 二、尺寸的分类 （注哪些尺寸？） • （1） 定形尺寸 • （2） 定位尺寸 • （3） 总体尺寸

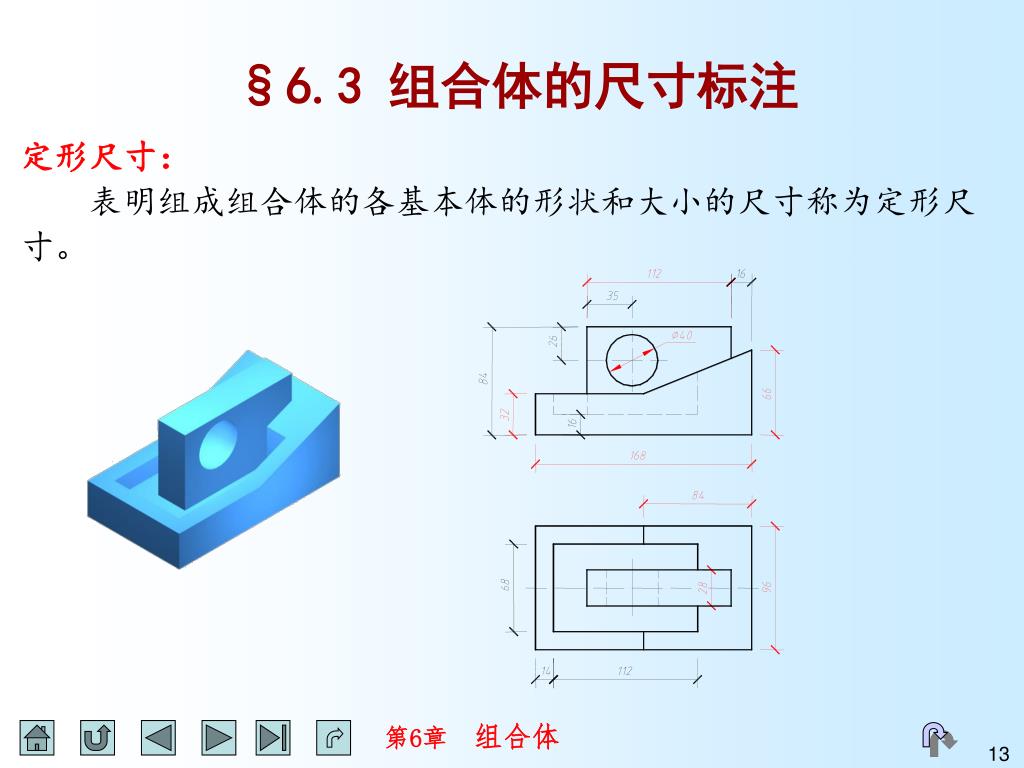

  13. §6.3 组合体的尺寸标注 • 定形尺寸： • 表明组成组合体的各基本体的形状和大小的尺寸称为定形尺 • 寸。

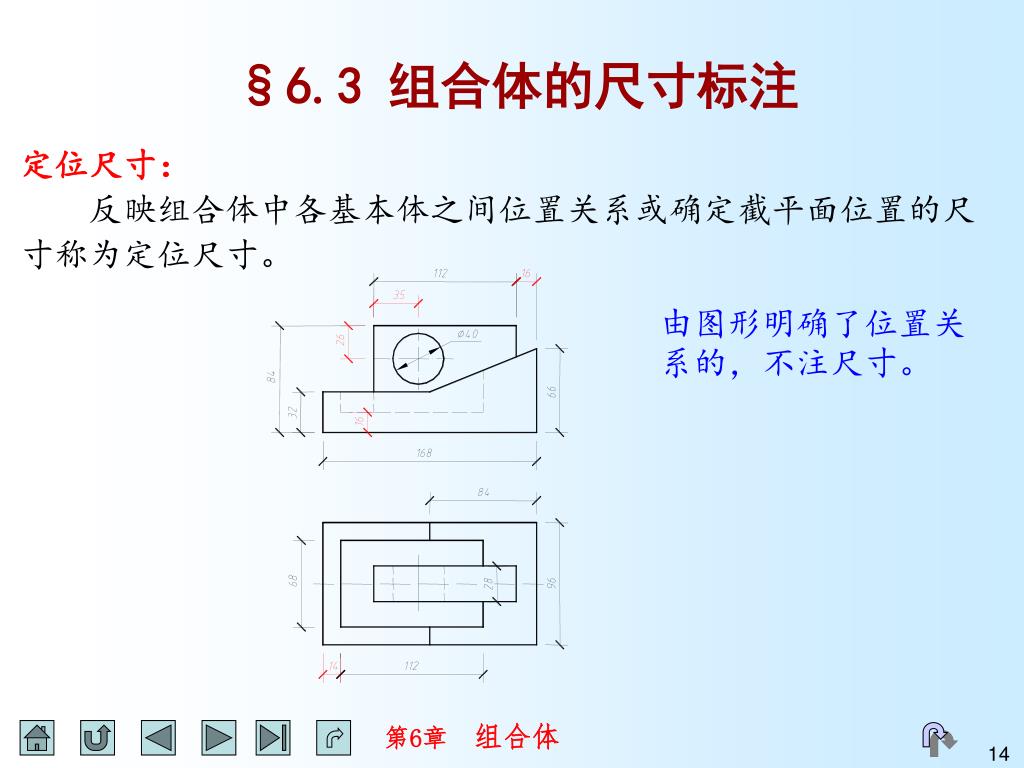

  14. §6.3 组合体的尺寸标注 • 定位尺寸： • 反映组合体中各基本体之间位置关系或确定截平面位置的尺 • 寸称为定位尺寸。 由图形明确了位置关系的，不注尺寸。

  15. §6.3 组合体的尺寸标注 • 总体尺寸： • 反映组合体总体大小的尺寸称为总体尺寸。 一端为回转面时，回转半径和回转轴的定位尺寸可以代替某一方向的总体尺寸。

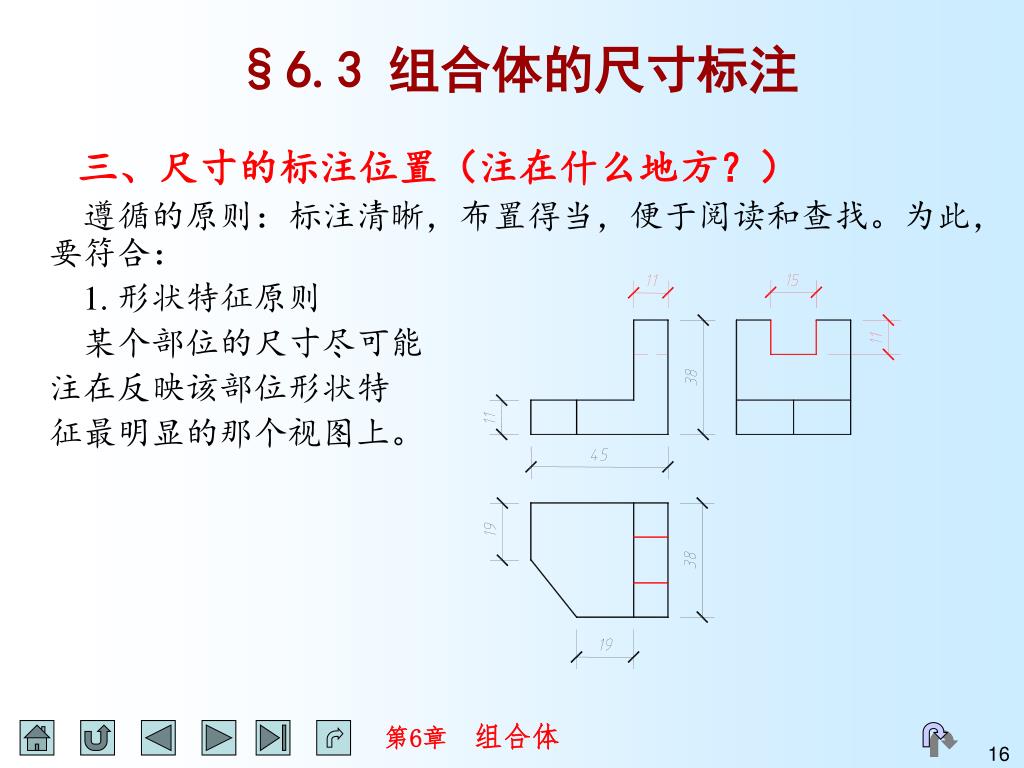

  16. §6.3 组合体的尺寸标注 • 三、尺寸的标注位置（注在什么地方？） • 遵循的原则：标注清晰，布置得当，便于阅读和查找。为此，要符合： • 1. 形状特征原则 • 某个部位的尺寸尽可能 • 注在反映该部位形状特 • 征最明显的那个视图上。

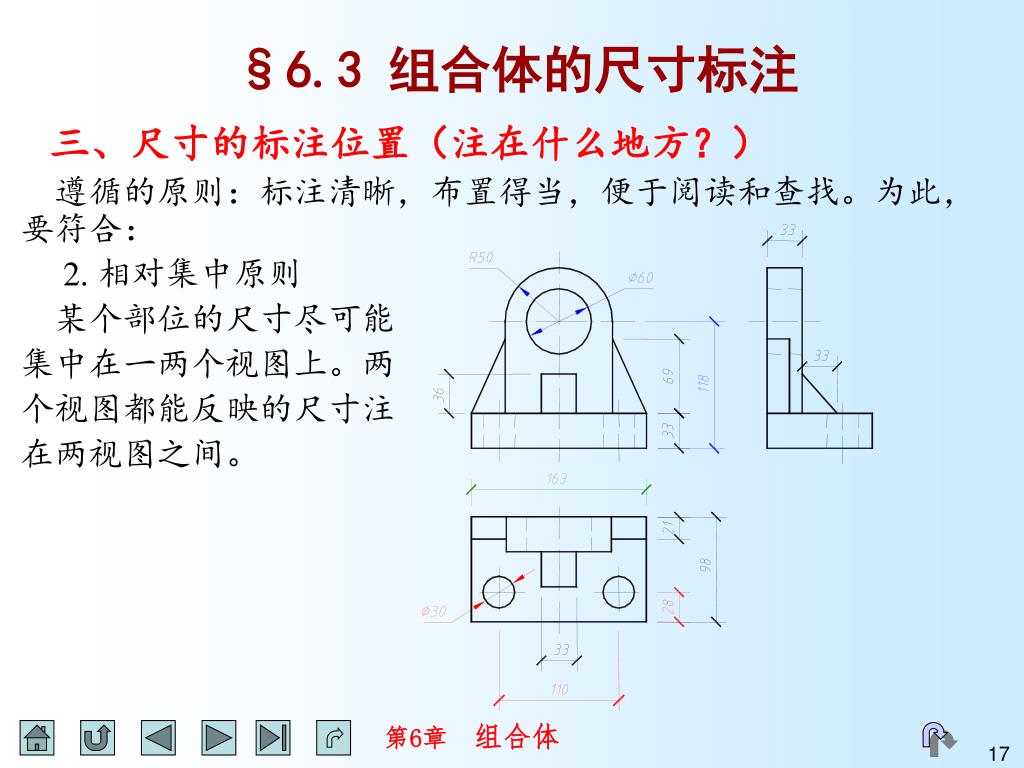

  17. §6.3 组合体的尺寸标注 • 三、尺寸的标注位置（注在什么地方？） • 遵循的原则：标注清晰，布置得当，便于阅读和查找。为此，要符合： • 2. 相对集中原则 • 某个部位的尺寸尽可能 • 集中在一两个视图上。两 • 个视图都能反映的尺寸注 • 在两视图之间。

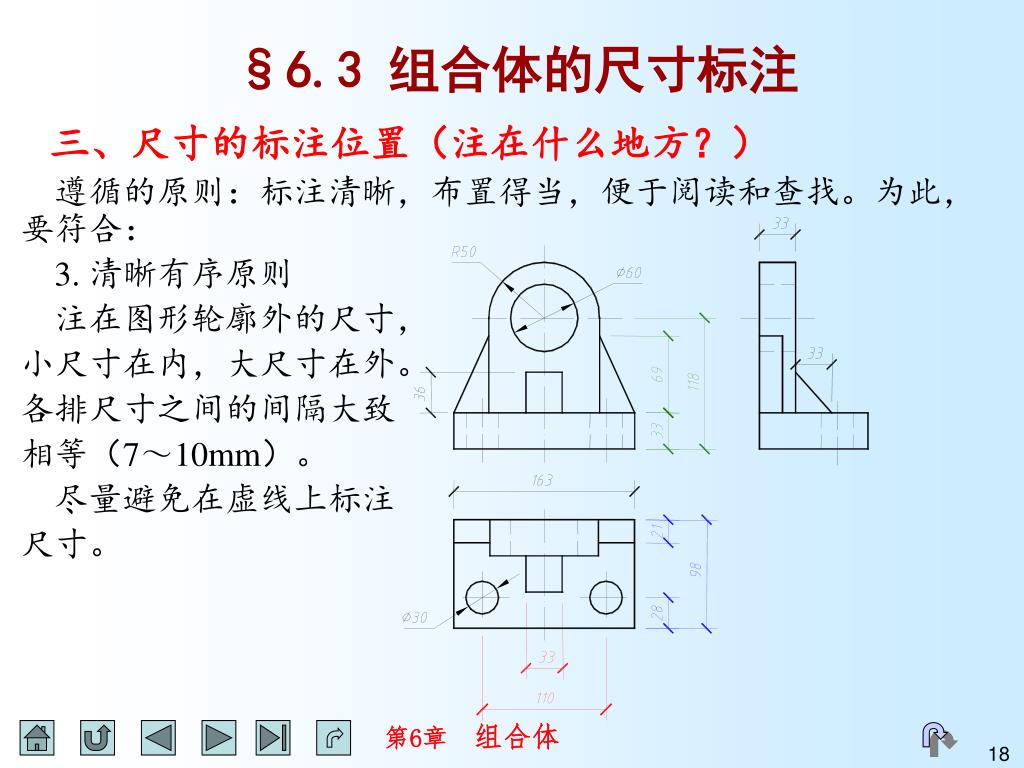

  18. §6.3 组合体的尺寸标注 • 三、尺寸的标注位置（注在什么地方？） • 遵循的原则：标注清晰，布置得当，便于阅读和查找。为此，要符合： • 3. 清晰有序原则 • 注在图形轮廓外的尺寸， • 小尺寸在内，大尺寸在外。 • 各排尺寸之间的间隔大致 • 相等（7～10mm）。 • 尽量避免在虚线上标注 • 尺寸。

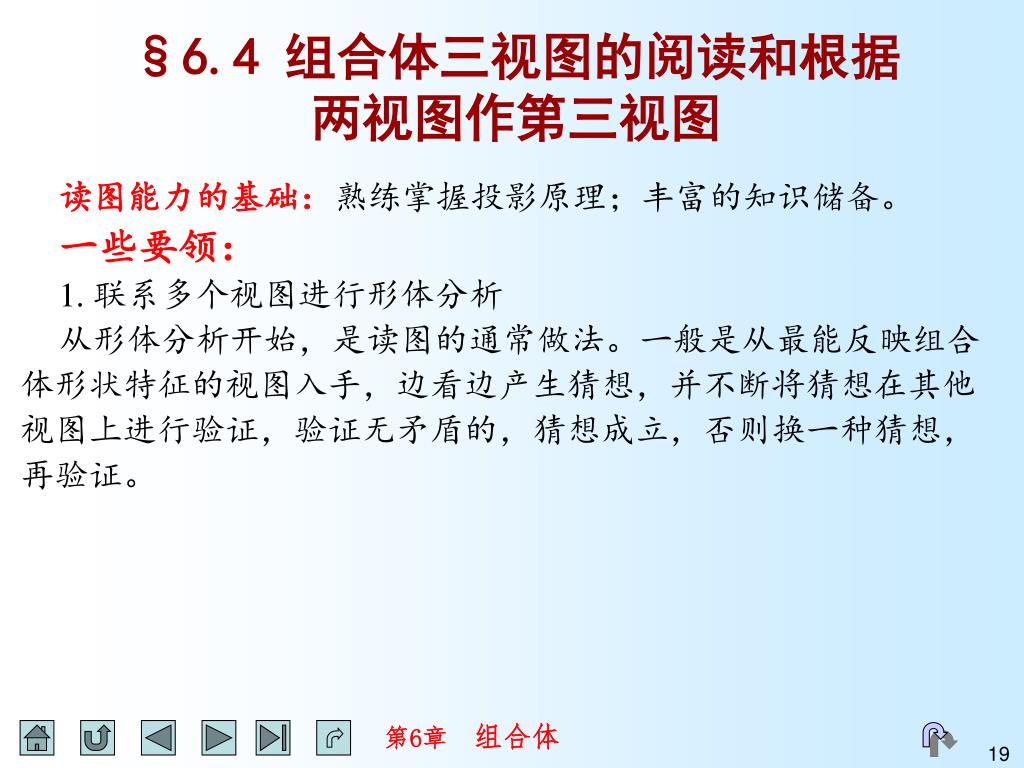

  19. §6.4 组合体三视图的阅读和根据两视图作第三视图 • 读图能力的基础：熟练掌握投影原理；丰富的知识储备。 • 一些要领： • 1. 联系多个视图进行形体分析 • 从形体分析开始，是读图的通常做法。一般是从最能反映组合 • 体形状特征的视图入手，边看边产生猜想，并不断将猜想在其他 • 视图上进行验证，验证无矛盾的，猜想成立，否则换一种猜想， • 再验证。

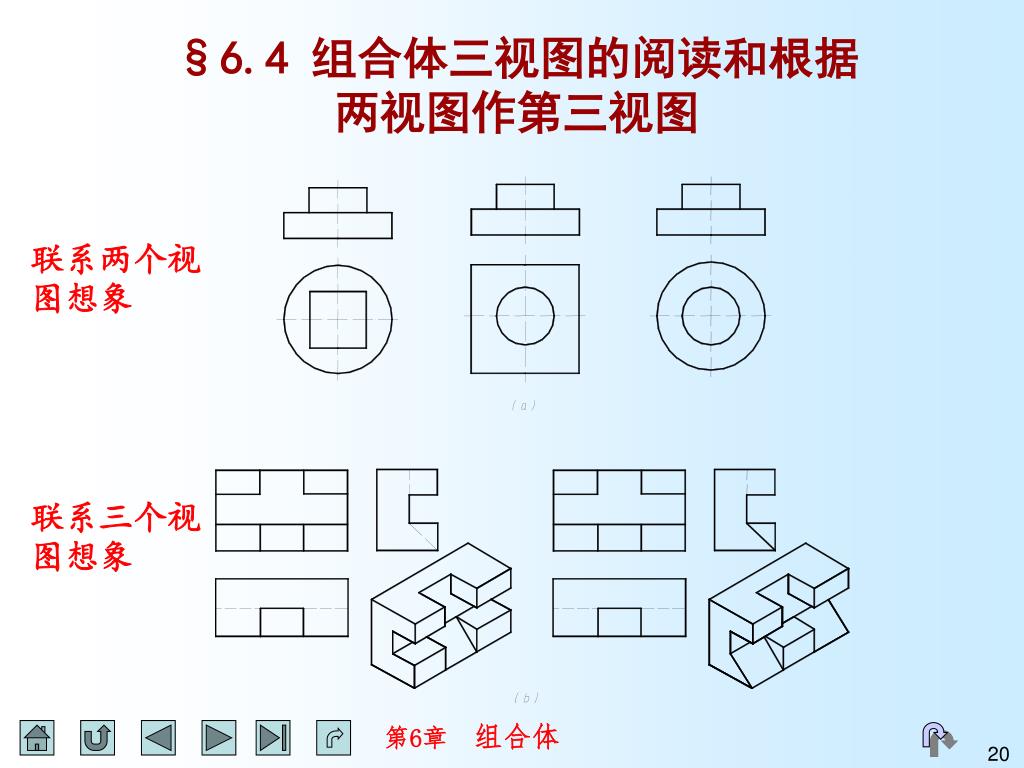

  20. §6.4 组合体三视图的阅读和根据两视图作第三视图 联系两个视图想象 联系三个视图想象

  21. §6.4 组合体三视图的阅读和根据两视图作第三视图 • 2. 对线条，进行线面分析 • 图中线条的实际意义，有 • 三种可能： • （1）面的积聚投影 • （2）相邻表面交线的投影 • （3）曲面的外形轮廓线

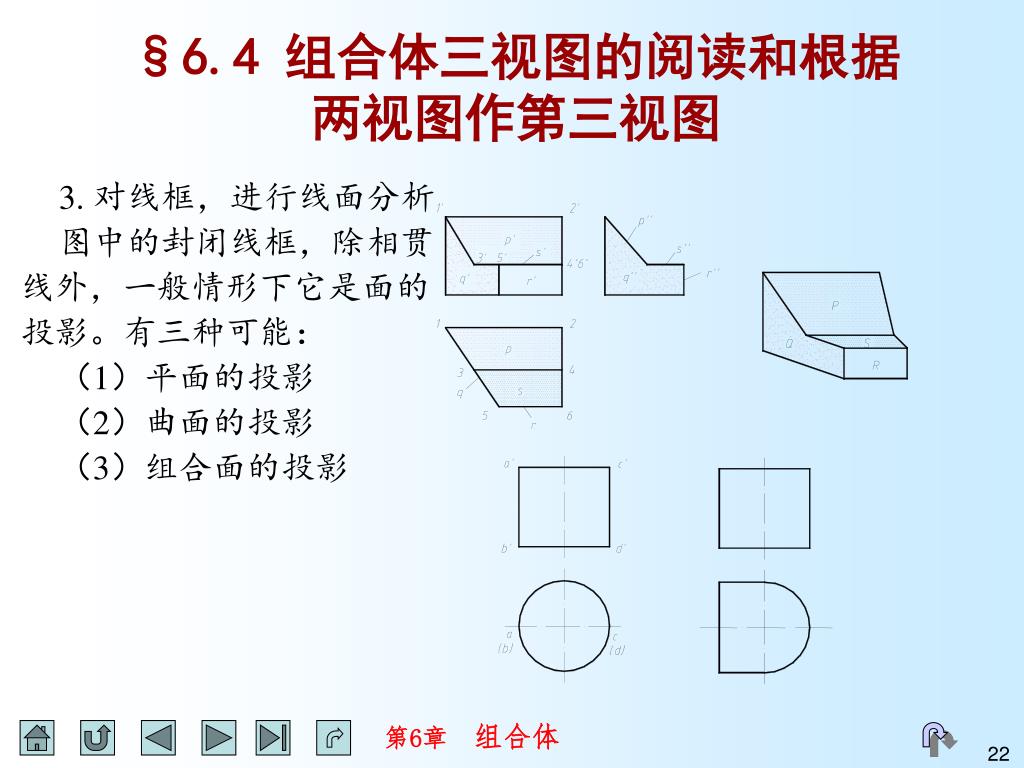

  22. §6.4 组合体三视图的阅读和根据两视图作第三视图 • 3. 对线框，进行线面分析 • 图中的封闭线框，除相贯 • 线外，一般情形下它是面的 • 投影。有三种可能： • （1）平面的投影 • （2）曲面的投影 • （3）组合面的投影

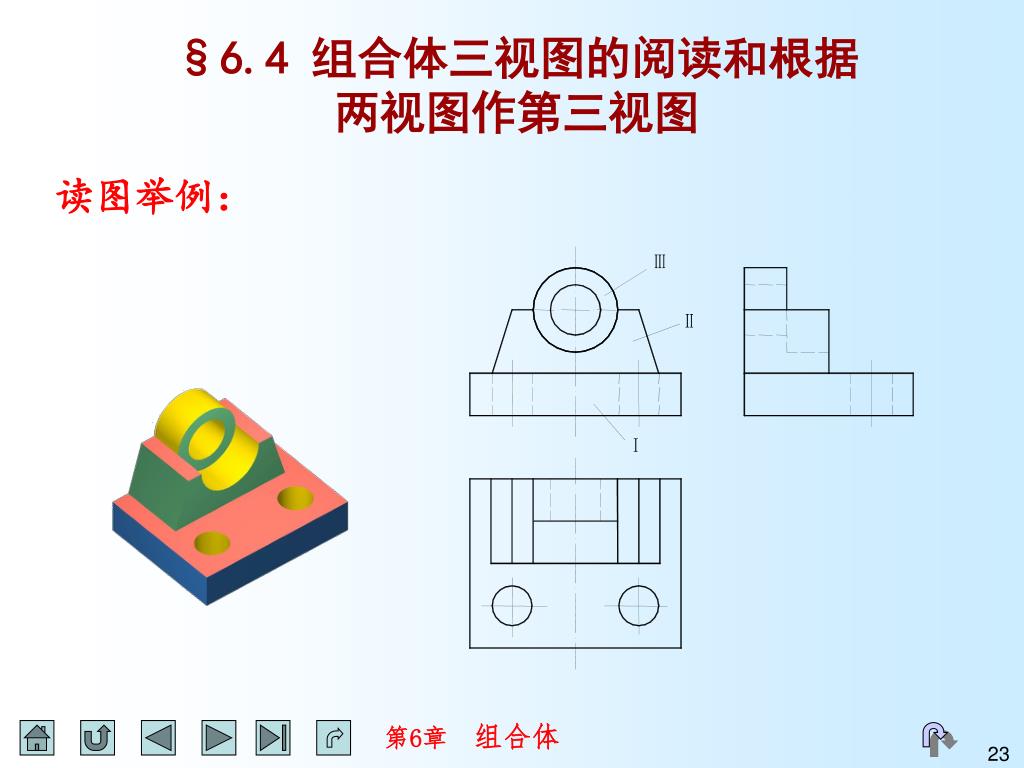

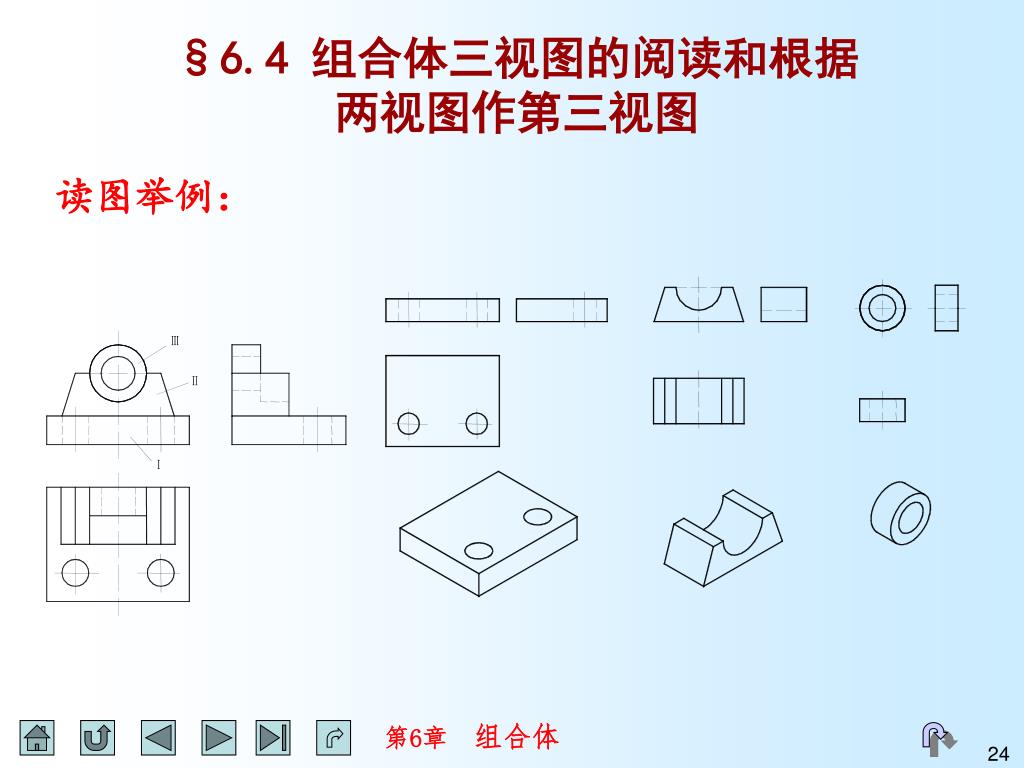

  23. §6.4 组合体三视图的阅读和根据两视图作第三视图 读图举例：

  24. §6.4 组合体三视图的阅读和根据两视图作第三视图 读图举例：

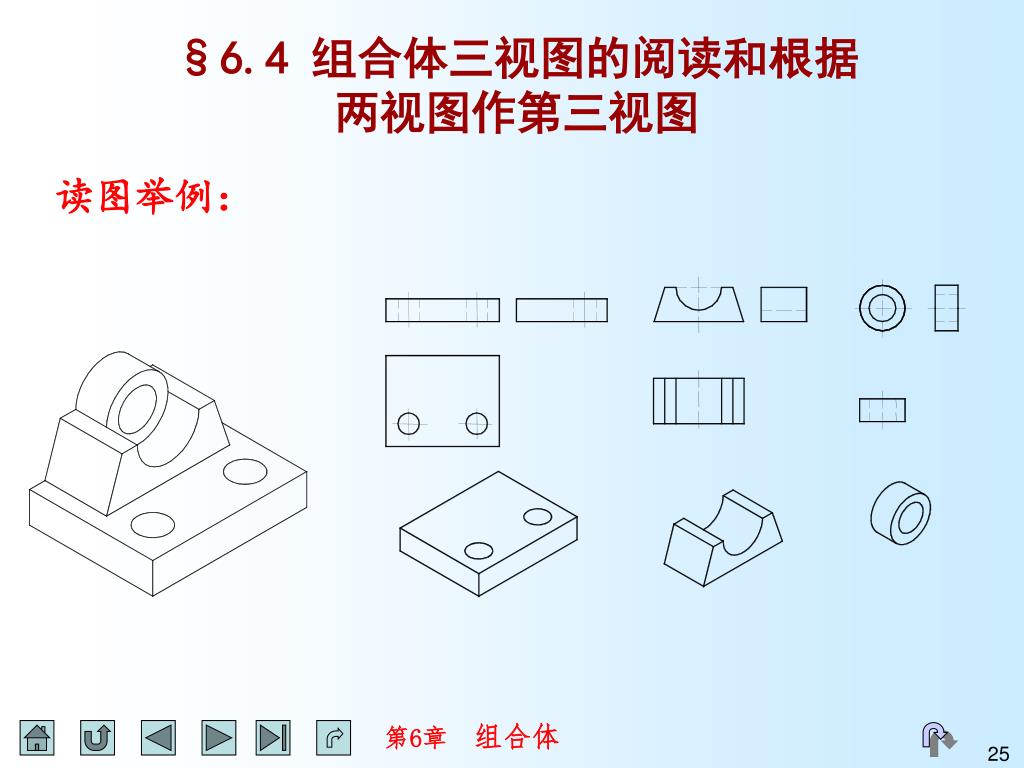

  25. §6.4 组合体三视图的阅读和根据两视图作第三视图 读图举例：

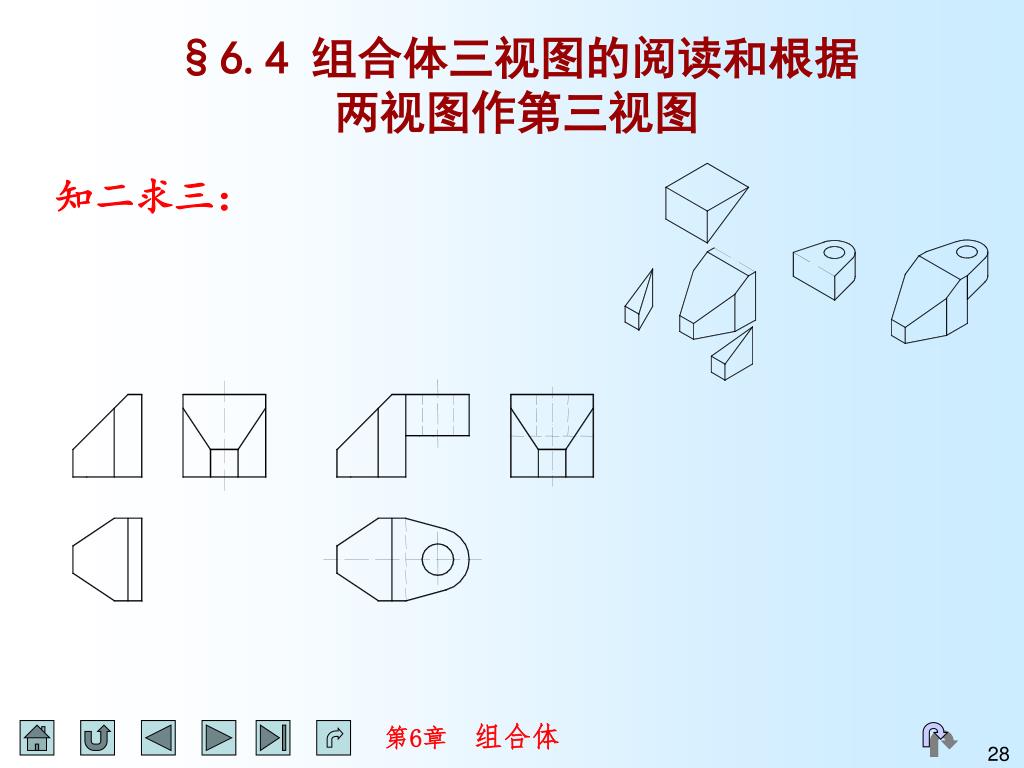

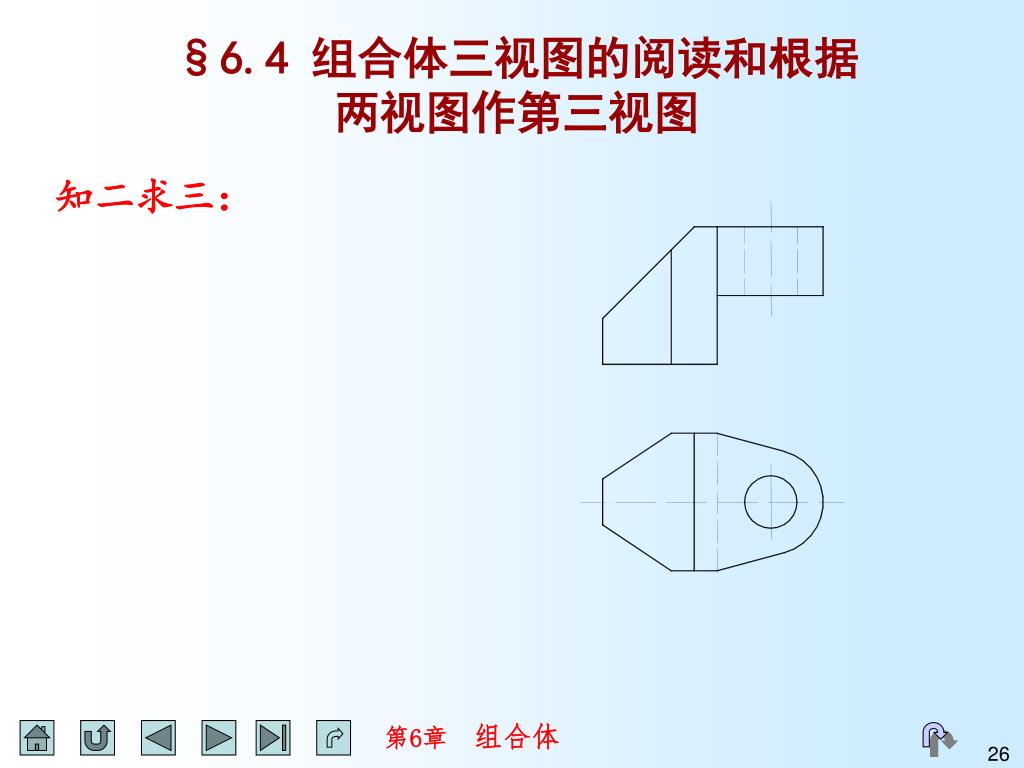

  26. §6.4 组合体三视图的阅读和根据两视图作第三视图 知二求三：

  27. §6.4 组合体三视图的阅读和根据两视图作第三视图 知二求三：

  28. §6.4 组合体三视图的阅读和根据两视图作第三视图 知二求三：

  29. §6.5 组合体的轴测图 • 解决两个问题： • 1. 基本体之间的正确定位 • 2. 截交线、相贯线的轴测画法

  30. §6.5 组合体的轴测图 • 解决两个问题： • 1. 基本体之间的正确定位 • 2. 截交线、相贯线的轴测画法

  31. §6.5 组合体的轴测图 单击开始自动演播

  32. 本章完
