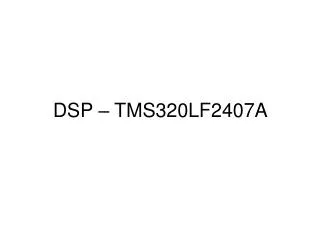

DSP – TMS320LF2407A


Mem rias do tms320lf2407a

Memórias do TMS320LF2407A

  • 64 kwords para programa;

  • 64 kwords para dados;

  • 64 kwords para dispositivos de I/O;

  • Microprocessador/Microcontrolador (MC/MP):

    • 0  programa é executado da FLASH interna;

    • 1  programa é executado da memória externa.


Mem ria arquitetura interna

Memória - Arquitetura Interna

PAB (Program Address Bus) – Endereço de programa;

DRAB (Data-read Address Bus) – Endereço para leitura de dados;

DWAB (Data-write Address Bus) – Endereço para escrita de dados;

PRDB (Program Read Bus) – Contém instrução/operando da memória de programa;

DRDB (Data-read Bus) – Contém dados da memória de dados para a CALU e ARAU;

DWEB (Data-write Bus) – Contém dados para memória de programa (RAM) e de dados.


Mem ria de programa

Memória de Programa


Mem ria de programa1

Memória de Programa

  • Bit CNF – bit 12 do registrador de status ST1. Determina onde a área de memória DARAM B0 estará alocada:

    • CNF = 0 – 256 words são alocados na memória externa e DARAM B0 é mapeado como memória de dados. Após o reset, CNF = 0;

    • CNF = 1 – 256 words da área DARAM B0 são utilizados como memória de programa.

  • Pino MP/MC – pino que determina onde o programa está alocado (memória interna ou memória externa):

    • o DSP é configurado no modo microcontrolador e a memória interna FLASH/ROM é utilizada como memória de programa. O DSP busca o vetor de reset na memória interna. Os acessos aos endereços de programa de 0000H a 7FFFH são feitos na memória interna;

    • o DSP é configurado no modo microprocessador e a memória externa é utilizada como memória de programa. O DSP busca o vetor de reset na memória externa. Os acessos aos endereços de programa de 0000H a 7FFFH são feitos na memória externa.


Mem ria de dados

Memória de Dados


Mem ria de dados1

Memória de Dados

  • 64 kwords:

    • 32 kwords (0000H até 7FFFH) na memória interna. Inclui os registradores mapeados em memória, DARAM e os registradores de periféricos;

    • 32 kwords (8000H até FFFFH) na memória externa.

  • DARAM é composta por 3 blocos: B0, B1 e B2.

    • B0 – configurado como memória de dados ou memória de programa, dependendo do bit CNF;

    • B1 e B2 – somente memória de dados.


Mem ria de dados2

Memória de Dados

  • Modo de endereçamento direto – a memória é acessada em páginas de 128 endereços. A memória é composta por 512 páginas de 128 words. O número da página é indicado no ponteiro de página de dados (DP) no registrador de status ST0;

  • Modo de endereçamento indireto – o endereço da memória de dados é colocado em um dos 8 registradores auxiliares (AR) e o registrador auxiliar atual é indicado no campo ARP (Auxiliar Register Pointer) do registrador de status ST0;

  • Algumas áreas da memória de dados têm acesso considerado ilegal. O acesso gerará uma interrupção NMI (interrupção não-mascarada).


Mem ria de i o

Memória de I/O


Mem ria de i o1

Memória de I/O

  • A memória de dispositivos de I/O possui 64 kwords que são acessadas através das instruções IN (leitura) e OUT (escrita).


Acesso mem ria externa

Acesso à Memória Externa


Acesso mem ria externa1

Acesso à Memória Externa


Gera o de wait state

Geração de Wait-State

  • São utilizados em DSPs que fazem interface com memórias mais lentas;

  • O DSP “espera” que a memória execute a operação (leitura ou escrita);

  • Há duas opções de Wait-States:

    • Pino READY (entrada) – o DSP espera até que o sinal no pino READY seja 1;

    • Interno – podem ser gerados até 8 estados de espera.


Wsgr registrador de controle de wait state

WSGR – Registrador de Controle de Wait-State

  • Ocupa o endereço FFFFH da memória de I/O.


Reset

Reset

  • O reset no TMS320LF2407A pode se causado de duas maneiras:

    • Pino RS (reset externo);

    • Watchdog timer.

  • O programa é reiniciado (endereço 0000H);

  • Todas as interrupções são desabilitadas;

  • Quando o WDT causa o reset, o pino RS é colocado em zero (os circuitos ligados no pino de reset também serão reiniciados).


Configura o do sistema

Configuração do Sistema

  • A configuração básica é feita por meio dos registradores de controle e status:

    • SCSR1 – ocupa o endereço 7018H da memória de dados;

    • SCSR2 – ocupa o endereço 7019H da memória de dados;


Scsr1

SCSR1

  • Este registrador controla:

    • Pino CLKOUT:

      • 0  a frequência de saída é o clock da CPU;

      • 1  a frequência de saída é o clock do WDT.

    • Modos de baixo consumo (idle e halt)


Scsr11

SCSR1

  • Seleção do fator de multiplicação do PLL (Fin é a frequência do oscilador):

    • 0  4 x Fin

    • 1  2 x Fin

    • 2  1,33 x Fin

    • 3  1 x Fin

    • 4  0,8 x Fin

    • 5  0,66 x Fin

    • 6  0,57 x Fin

    • 7  0,5 x Fin


Scsr12

SCSR1

  • Habilitação dos módulos (individualmente):

    • Conversor analógico-digital (ADC);

    • Comunicação serial (SCI);

    • Interface serial síncrona (SPI);

    • CAN;

    • EVA e EVB (timers, PWM, etc).


Scsr2

SCSR2

  • Este registrador controla:

    • Bit de proteção do WDT – quando em 0 não permite que o WDT seja desabilitado;

    • Pinos de interface das memórias externas – permite que sejam colocados em tristate;

    • Boot Enable – um bit que indica o estado do pino Boot Enable depois do reset;


Scsr21

SCSR2

  • Este registrador controla:

    • Seleção do modo de microcontrolador ou microprocessador (MC/MP);

    • Mapeamento da memória SARAM (programa ou dados).
