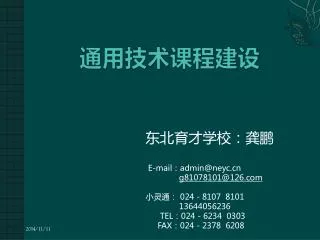

  1. 通用技术课程建设 东北育才学校：龚鹏 E-mail：admin@neyc.cn g81078101@126.com 小灵通： 024－8107 8101 13644056236 TEL：024－6234 0303 FAX：024－2378 6208

  2. 本套件符合通用技术课标要求，可作为通用技术（提高）、电子控制技术（提高）和简易机器人（入门）的演示、学习器材。本套件符合通用技术课标要求，可作为通用技术（提高）、电子控制技术（提高）和简易机器人（入门）的演示、学习器材。 • 元件：电阻R1-R10为1KΩ，R11-R16为330Ω，磁片电容C1-C4为0.1μF（104），C5-C6为30pF，电容C7可不安装，二极管D1为IN4148,四个轻触按键可实现外部中断触发或按键识别功能，继电器的输出端口为P3.7,低电平触发有效。与计算机的串行口连线方法请参照图2。 • 通用技术课标推荐单片机型号为AT89C2051,但它不具备ISP功能，使用不方便，这里使用STC 11F04E，为2051兼容型号，内部ROM为4K，带有1K EEPROM，可使用串行口ISP下载程序，详细资料可参考www.mcu-memory.com。 • 可实现实验内容：1、LED驱动显示；2、按键识别；3、中断原理；4、单片机低功耗睡眠和唤醒；5、内部EEPROM掉电存储；6、计算机通讯控制实验；7、继电器隔离控制外接电器；8、外部传感器信号输入识别处理（光感、热感等）；其它功能也可通过PIN外接端口实现。 • 单片机内部以及预先烧写了学生编写的呼吸灯程序（渐明渐暗），用于测试是否焊接成功。
