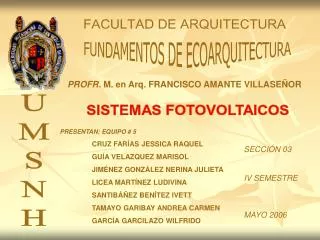

FACULTAD DE ARQUITECTURA. FUNDAMENTOS DE ECOARQUITECTURA. PROFR. M. en Arq. FRANCISCO AMANTE VILLASEÑOR. U M S N H. SISTEMAS FOTOVOLTAICOS. PRESENTAN: EQUIPO # 5 CRUZ FARÍAS JESSICA RAQUEL GUÍA VELAZQUEZ MARISOL JIMÉNEZ GONZÁLEZ NERINA JULIETA LICEA MARTÍNEZ LUDIVINA

Download Presentation

FUNDAMENTOS DE ECOARQUITECTURA

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Fundamentos de ecoarquitectura

FACULTAD DE ARQUITECTURA

FUNDAMENTOS DE ECOARQUITECTURA

PROFR. M. en Arq. FRANCISCO AMANTE VILLASEÑOR

U

M

S

N

H

SISTEMAS FOTOVOLTAICOS

  • PRESENTAN: EQUIPO # 5

    • CRUZ FARÍAS JESSICA RAQUEL

    • GUÍA VELAZQUEZ MARISOL

    • JIMÉNEZ GONZÁLEZ NERINA JULIETA

    • LICEA MARTÍNEZ LUDIVINA

    • SANTIBÁÑEZ BENÍTEZ IVETT

    • TAMAYO GARIBAY ANDREA CARMEN

    • GARCÍA GARCILAZO WILFRIDO

SECCIÓN 03

IV SEMESTRE

MAYO 2006


Celdas fotovoltaicas

CELDAS FOTOVOLTAICAS


Contenido

CONTENIDO

  • Introducción

  • ¿Qué es un Sistema de Generación Eléctrica Solar?

  • Celdas fotovoltaicas

  • Cómo Trabaja la Energía Solar

  • Principales aplicaciones

  • Ventajas fundamentales

  • Desarrollos y aplicaciones actuales


Fundamentos de ecoarquitectura

INTRODUCIÓN

  • El medio rural aparece como el mejor escenario para implementar el uso de fuentes de energía renovable. Las energías renovables (solar térmica, solar fotovoltaica, eólica, minihidráulica, biomasa) también llamadas energías limpias, utilizan todas ellas, directa o indirectamente, la energía del sol.


Fundamentos de ecoarquitectura

  • Porcentaje de contribución en abastecimiento rural


Qu es un sistema de generaci n el ctrica solar

¿Qué es un Sistema de Generación Eléctrica Solar?

  • Es una fuente de energía que a través de la utilización de celdas fotovoltaicas convierte en forma directa la energía lumínica en electricidad. El primero en notar el efecto fotoeléctrico fue el físico francés Edmundo Bequerel, en 1839.


Celdas fotovoltaicas1

Celdas fotovoltaicas

  • Fotovoltaica es la conversión directa de luz en electricidad a nivel atómico. Algunos materiales presentan una propiedad conocida como efecto fotoeléctrico que hace que absorban fotones de luz y emitan electrones. Cuando estos electrones libres son capturados, el resultado es una corriente eléctrica que puede ser utilizada como electricidad.


C mo trabaja la energ a solar

Cómo Trabaja la Energía Solar

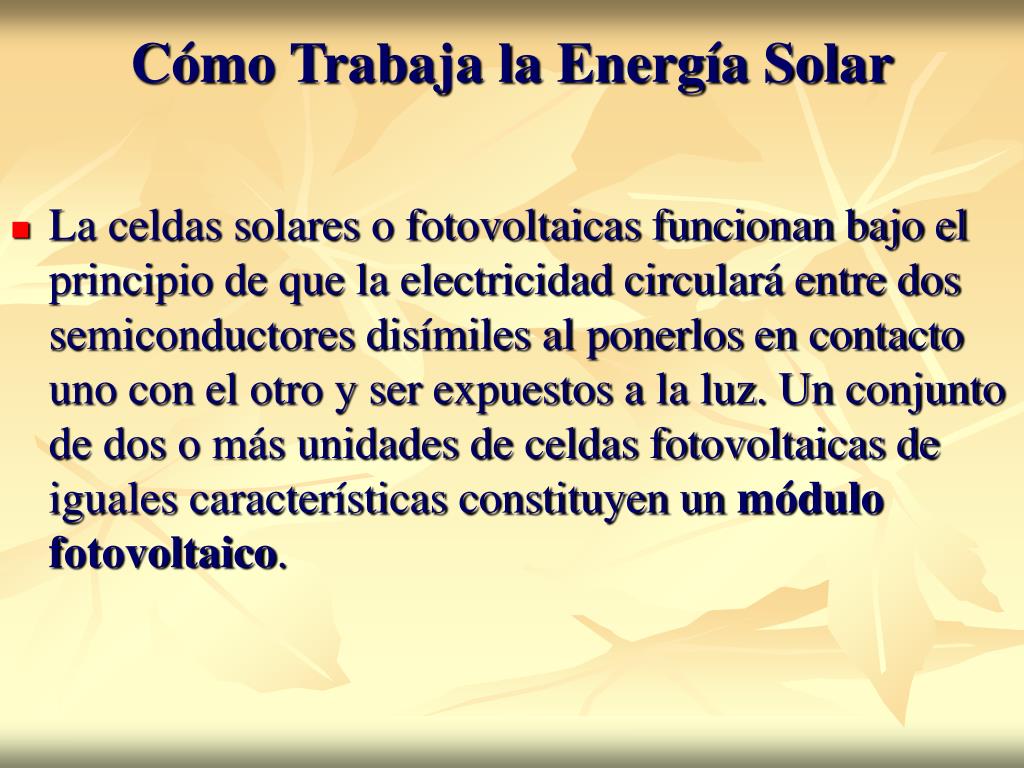

  • La celdas solares o fotovoltaicas funcionan bajo el principio de que la electricidad circulará entre dos semiconductores disímiles al ponerlos en contacto uno con el otro y ser expuestos a la luz. Un conjunto de dos o más unidades de celdas fotovoltaicas de iguales características constituyen un módulo fotovoltaico.


El diagrama ilustra la operaci n de una celda fotovoltaica llamada tambi n celda solar

El diagrama ilustra la operación de una celda fotovoltaica, llamada también celda solar.


Fundamentos de ecoarquitectura

Varios módulos pueden ser conectados unos con otros para formar un arreglo. Los módulos y arreglos fotovoltaicos producen corriente directa. Estos arreglos pueden ser conectados tanto en serie como en paralelo para producir cualquier cantidad de voltaje o corriente que se requiera.


Principales aplicaciones

Principales aplicaciones:

Generalmente es utilizado en zonas aisladas de la red de distribución eléctrica convencional, pudiendo trabajar en forma independiente o combinada con sistemas de generación eléctrica convencional. Sus principales aplicaciones son:

  • Electrificación de inmuebles rurales: luz, TV, telefonía, comunicaciones, bombas de agua

  • Electrificación de cercas

  • Alumbrado exterior

  • Balizado y Señalización

  • Protección catódica

  • Náutica, Casas Rodantes, etc.


Ventajas fundamentales

Ventajas fundamentales:

- No consume combustible

- No produce contaminación ambiental

- Es silencioso

- Tiene una vida útil superior a 20 años

- Es resistente a condiciones climáticas extremas: (granizo, viento, temperatura y humedad)

- No posee partes mecánicas, por lo tanto no requiere mantenimiento, excepto limpieza del módulo fotovoltaico

- Permite aumentar la potencia instalada mediante la incorporación de nuevos módulos fotovoltaicos.


Desarrollos y aplicaciones actuales

Desarrollos y aplicaciones actuales.


Fundamentos de ecoarquitectura

  • Proyecto: Electrificación Fotovoltaica de Albergues Escolares

  • Institución Ejecutora:CAPFCE, TSA

  • Lugar y Fecha de Instalación o Ejecución Othón P. Blanco, Quintana Roo, Abril-Mayo de 1993

  • Descripción Técnica:Sistema de 1 KW a base de paneles fotovoltaicos con aplicaciones en corriente directa: 24 lámparas de 9W, 12 lámparas de 20W, 2 luminarios VSBP de 35 W, bomba de agua de 1/4 HP, 12 contactos CD/CD, 1 refrigerador de 12 pies cúbicos. Tiempo y estado de operación desde 1993 en operación continua.

  • Tecnología extranjera con desarrollo de componentes nacionales.


Proyecto plantas solares fotovoltaicas

Proyecto: Plantas Solares Fotovoltaicas


Fundamentos de ecoarquitectura

  • Institución Ejecutora:CFE, Gobiernos de los Estados, Condumex, Entec, TSA

  • Lugar y Fecha de Instalación o Ejecución Diversas localidades de la república mexicana

  • Descripción Técnica:Sistema unifamiliar de electrificación rural compuesto por un módulo solar mono o policristalino de 48 a 75 watts, controlador de carga, centro de carga, batería plomo-ácido de 100 Amp-hr, contacto CD/CD con selector de voltaje y de tres a 4 lámparas fluorescentes compactas. El sistema proporciona cerca de 5 horas diarias de iluminación a plena carga.


Fundamentos de ecoarquitectura

  • Tiempo y estado de operación: En operación continua.

  • Se han instalado en el territorio nacional cerca de 35,000 sistemas fotovoltaicos unifamiliares de 50 a 75 watts de capacidad para electrificación doméstica rural. Principalmente se han utilizado para iluminación, TV y radiograbadoras. La normatividad para estos sistemas fue desarrollada por el Instituto de Investigaciones Eléctricas y la ejecución estuvo a cargo de diferentes empresas contratistas a quienes se adjudicaba la obra bajo el esquema de licitación pública internacional. La supervisión técnica corría a cargo de la Comisión Federal de Electricidad.


Precios

PRECIOS

  • E-Village 18w Asi Thin Film Solar Panelprecio $1490.00

  • dimensiones: 1280 x 595 x 70mm

  • peso: 18.8 kg


Fundamentos de ecoarquitectura

  • Kc130tm, 130w, 12v Panel solar W J-Box

  • precio: $5830.98


Fundamentos de ecoarquitectura

  • Matrix Pw750 85w 12v Solar Panelprecio: $4400.70

  • De 2.24 a 7.39 amperes

  • Peso varia de 13 a 26 lbs


Aplicaci n

APLICACIÓN

  • Considerando que se aplica en zonas rurales, y que la energía requerida es mínima, tomamos en cuenta una casa habitación de 2 recámaras, con cocina-comedor, necesitaríamos 3 focos ahorradores de 30w, entonces la operación sería 3 x 30w = 90w, por lo tanto se usa una celda de 130w.


Fundamentos de ecoarquitectura

Características de la Tecnología Fotovoltaica

Los dispositivos FV son únicos en muchos sentidos, teniendo las siguientes características

principales:

• No tienen partes móviles que se desgasten.

• No contienen fluidos o gases que puedan derramarse o fugarse.

• Tienen una respuesta rápida, alcanzando plena producción eléctrica

instantáneamente.

• El 85% de las celdas FV se fabrican de silicio, el segundo elemento más

abundante en la corteza terrestre.

• Tienen una eficiencia de conversión de luz solar a electricidad relativamente alta

• Tienen amplio rango de capacidad de generación, de microwats a Megawats.

• Tienen alta relación de potencia a peso.


Fundamentos de ecoarquitectura

Limitaciones de los Sistemas FV:

• No son aún económicamente competitivos para la mayoría de las aplicaciones,

especialmente en aplicaciones de escala intermedia y grande.

• Para la manufactura de cierto tipo de celdas requiere el manejo de sustancias

que pueden ser nocivas para el ambiente en caso de descargas accidentales.

• Las tecnologías de producción están controladas por los países industrializados.


Fundamentos de ecoarquitectura

ConclusionesEn la actualidad, una serie de factores están impulsando la investigación y el desarrollo de formas alter-nativas de energía con el objeto de reemplazar el uso de combustibles fósiles. Estos esfuerzos han sido enfocados en las llamadas energías renovables tales como la energía solar, dentro de la cual la tecnología fotovoltaica es la de mayor proyección para el futuro.Los factores influyentes principales que se pueden mencionar son:

  • El agotamiento de los yacimientos de combusti-bles fósiles.El daño medioambientalLos avances tecnológicos.

  • Los avances logrados hasta la fecha en el desarrollo de la tecnología fotovoltaica, sumado a las proyecciones esti-madas para los próximos años, nos hacen pensar en esta energía como una fuente alternativa viable, segura, lim-pia y adaptable a múltiples aplicaciones en el ámbito civil y militar.


Fundamentos de ecoarquitectura

En el futuro, así como en la actualidad, los proyectos estarán centrados en la eficiencia y la competitivi-dad de las naciones y las organizaciones. ¿Cómo será el mundo cuando no sea necesario realizar enormes inversiones para extraer los combustibles fósiles?. Nuestro país tiene mucho que decir al respecto, con miles de kilómetros cuadrados de terrenos sin usar y con los mayores niveles de radiación solar del planeta, tenemos el desafío de dar una respuesta satisfactoria a este problema.


Aplicacion en maqueta

APLICACION EN MAQUETA


Maqueta

MAQUETA


Bibliograf a

BIBLIOGRAFÍA

  • [email protected]

  • http://www.anes.org/docs/er-mexico2.pdf

  • http://www.solartronic.com/Sistemas_Fotovoltaicos/Curso_Breve/1_Introduccion/v
