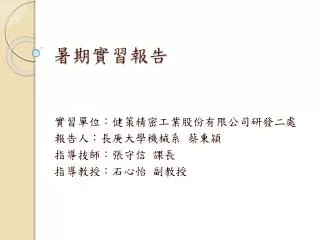

  1. 暑期實習報告 實習單位：健策精密工業股份有限公司研發二處 報告人：長庚大學機械系 蔡東潁 指導技師：張守信 課長 指導教授：石心怡 副教授

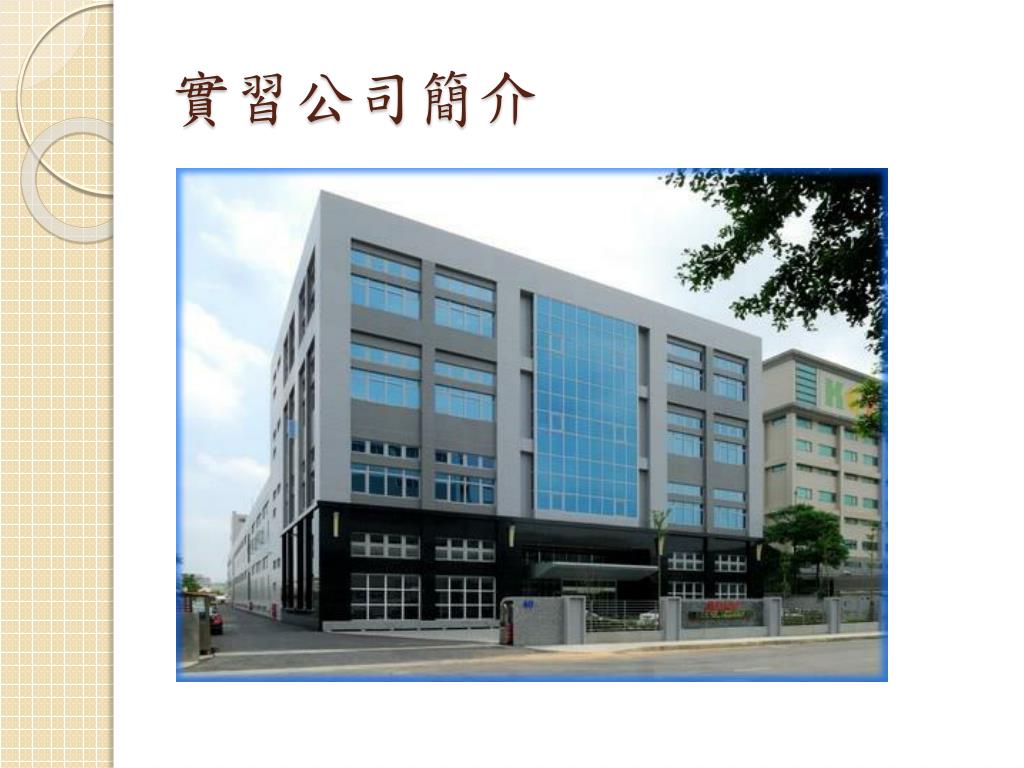

  2. 實習公司簡介

  3. 實習公司簡介 • 核心產品： 均熱片 半導體導線架 SMD LED 導線架 防電磁波遮蔽蓋 RF同軸連接器 TV金屬調諧器

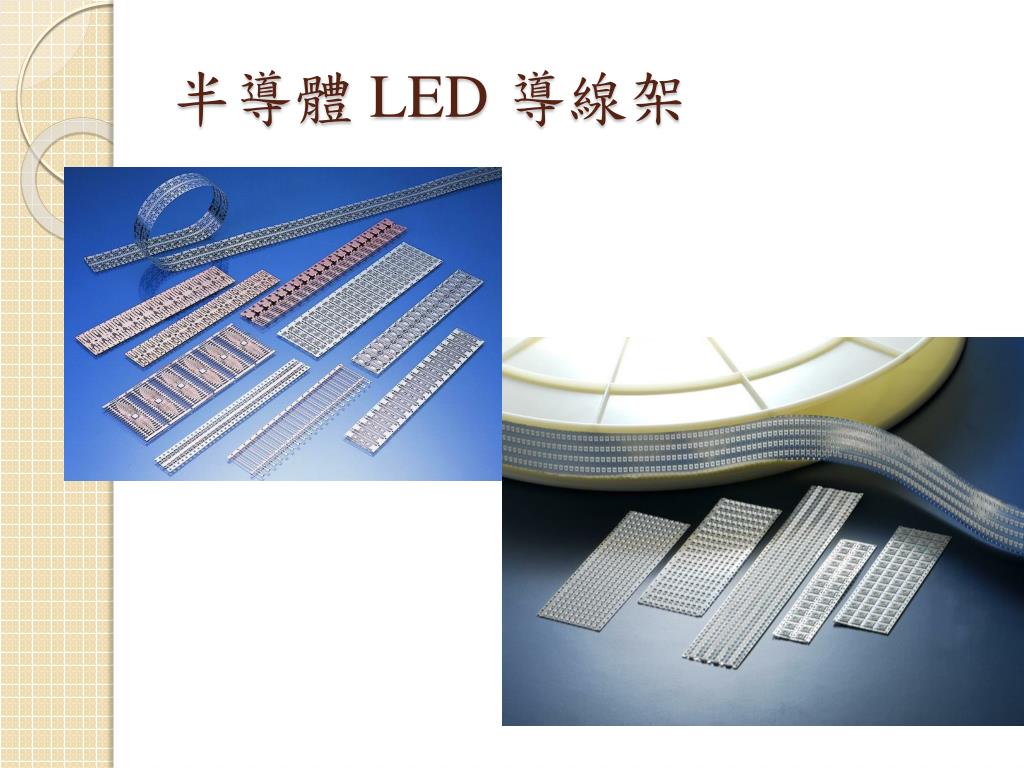

  4. 半導體LED導線架

  5. 實習工作 • 第一個月幫忙組裝LED導線架進料及收料等周邊機器 • 第二個月主要做實習題目《人機介面編輯及小型PLC更換評估》

  6. 人機介面編輯

  7. BGA切單機 機構設計： 王處長 程式編寫： 張課長

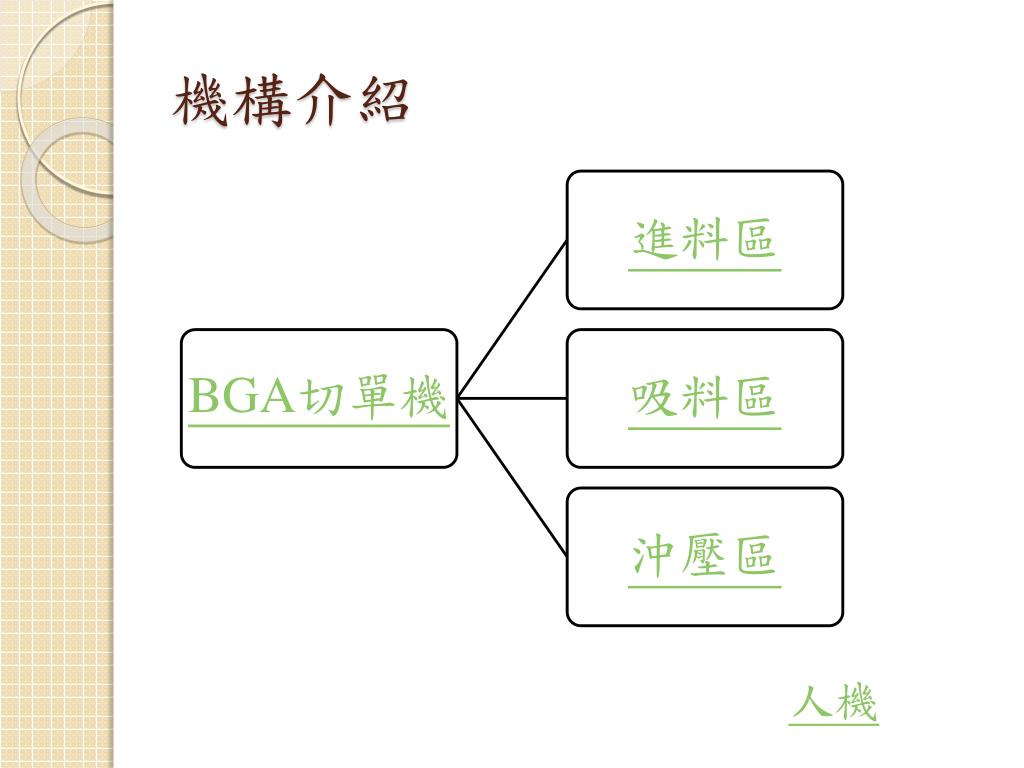

  8. 機構介紹 人機

  9. 進料區 • INPUT進盤區: • 分料盤汽缸 • 基層頂出汽缸 • 推高頂出汽缸 • 料盤拉出分段伺服馬達 • 料盤拉出汽缸

  10. 進料步驟 (1) (2) (3) (4) (5) (6) Start status -> base and upper -> separator reject -> upper off -> separator -> base off(out) Tray in Tray ready 返回

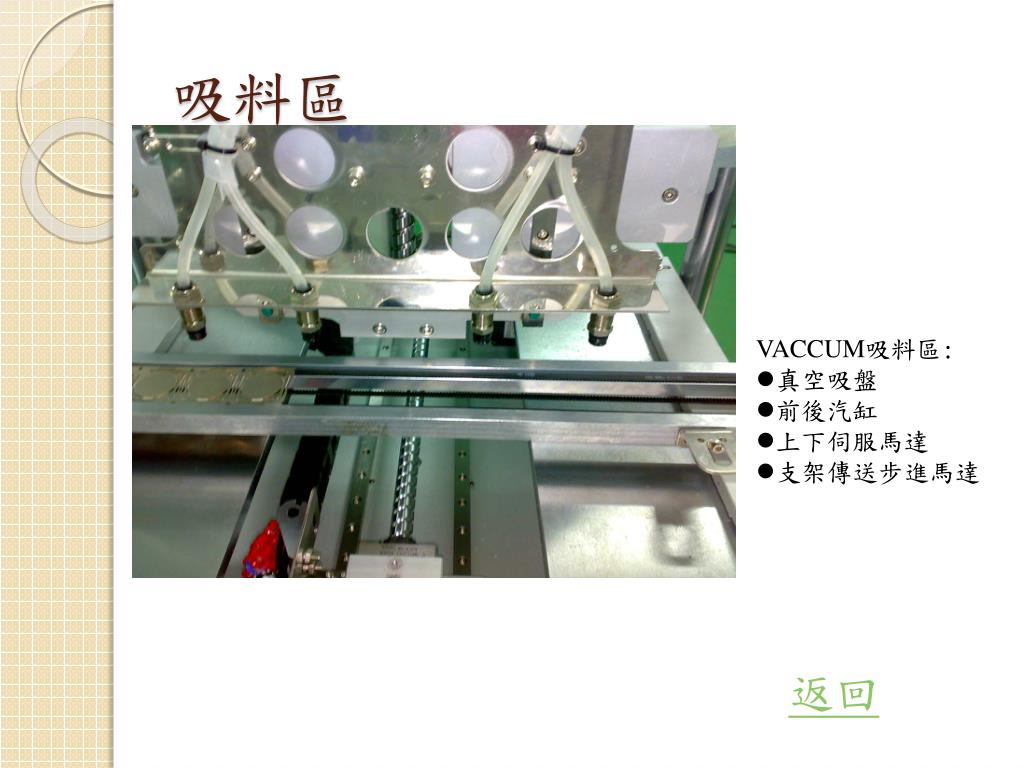

  11. 吸料區 • VACCUM吸料區: • 真空吸盤 • 前後汽缸 • 上下伺服馬達 • 支架傳送步進馬達 返回

  12. 沖壓區 • PUNCH沖壓區: • 前進料汽缸 • 前扣押汽缸 • 後進料汽缸 • 後扣押汽缸 • BGA沖壓汽缸 • BGA成品輸出調速馬達 返回

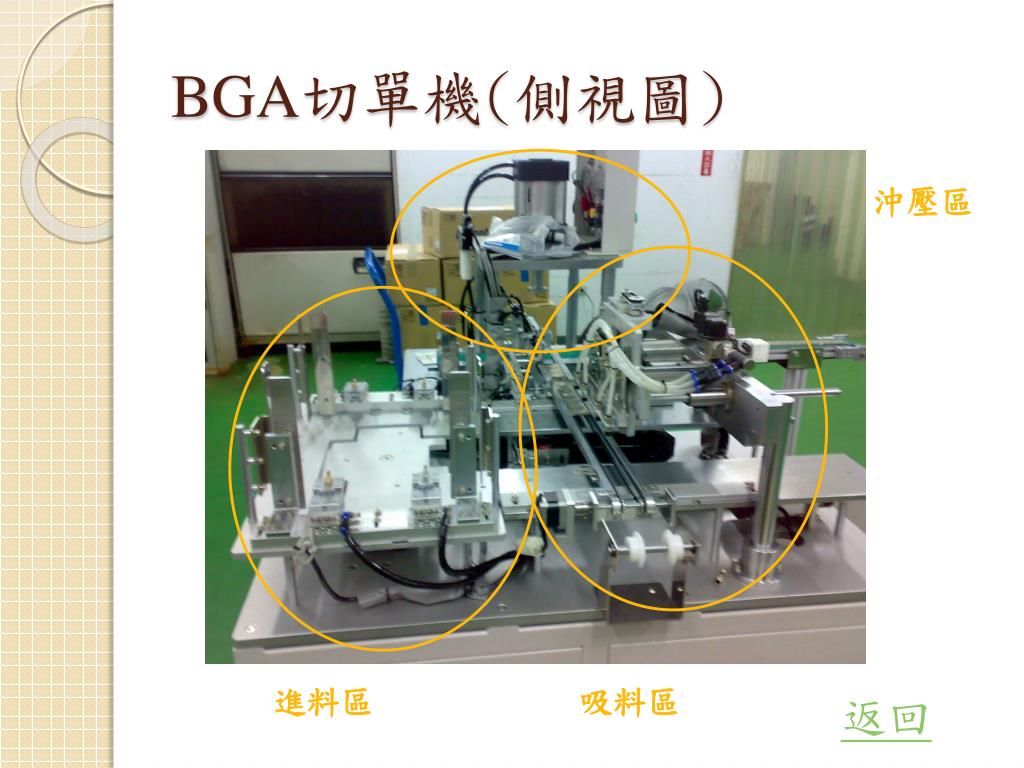

  13. BGA切單機(側視圖) 沖壓區 進料區 吸料區 返回

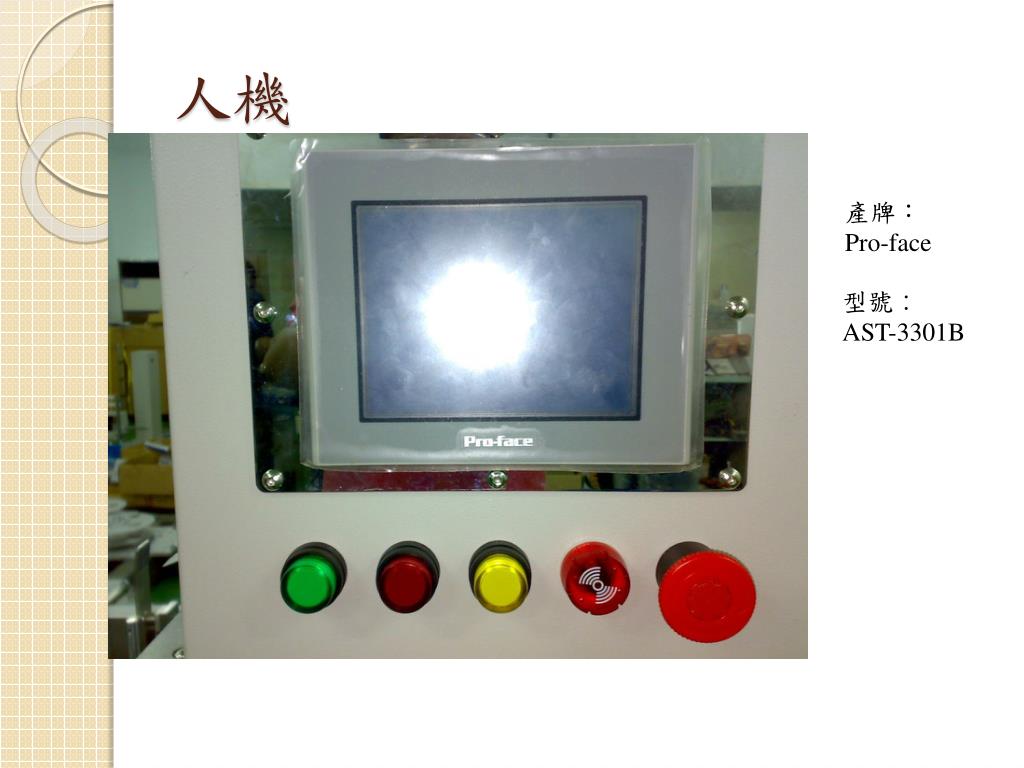

  14. 人機 產牌： Pro-face 型號： AST-3301B

  15. 人機設計架構 小型PLC

  16. 錯誤訊息 例如： 故障訊息： 沖壓缸故障 處理方式： 檢查料件 檢查電眼 檢查氣缸 返回

  17. 自動控制 警示燈: 停止：停止/故障指示(R) 啟動：運作/空料指示(G) Bit 動作：皆為反相型(invert) 返回

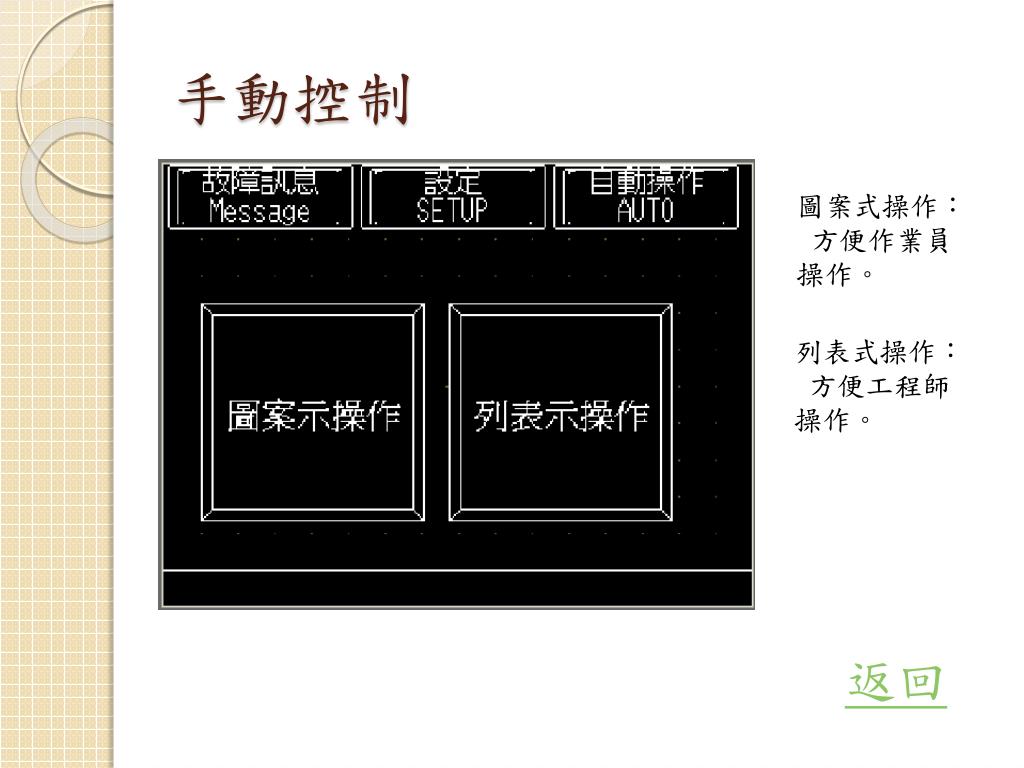

  18. 手動控制 圖案式操作： 方便作業員操作。 列表式操作： 方便工程師操作。 返回

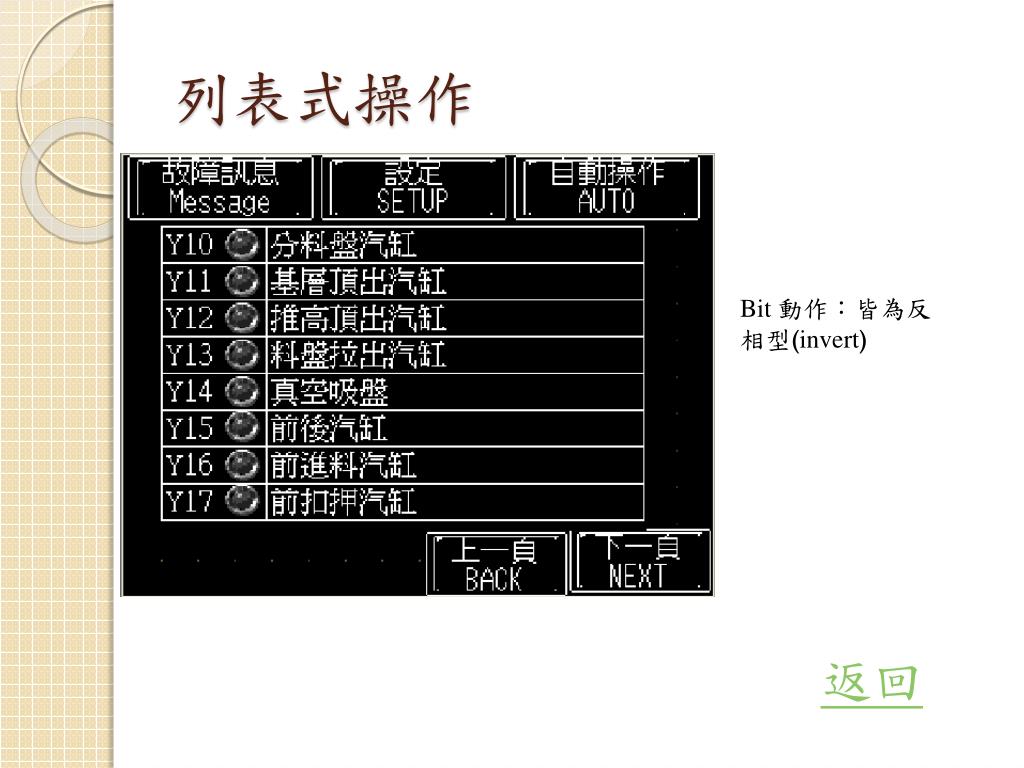

  19. 列表式操作 Bit動作：皆為反相型(invert) 返回

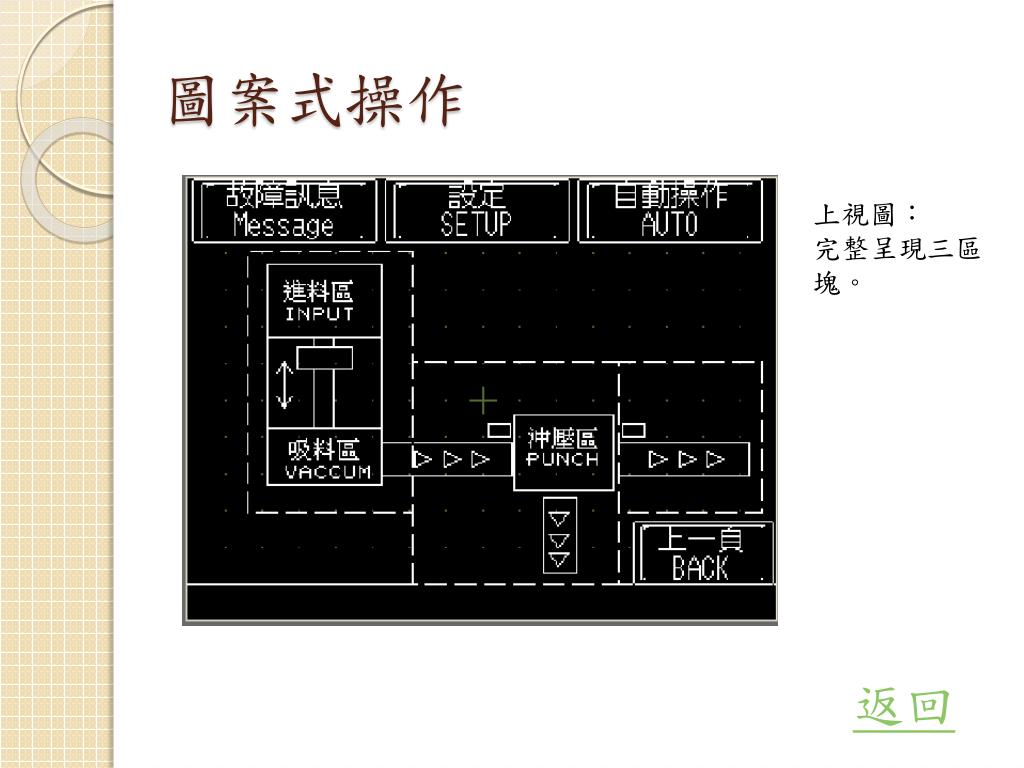

  20. 圖案式操作 上視圖： 完整呈現三區塊。 返回

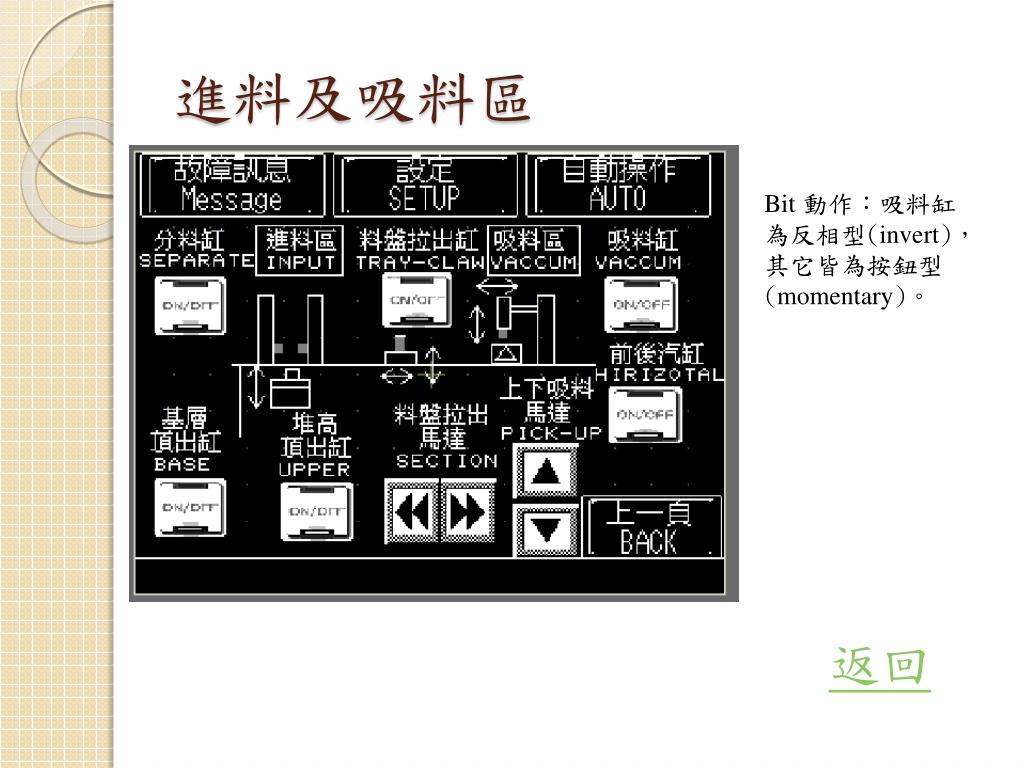

  21. 進料及吸料區 Bit動作：吸料缸為反相型(invert)，其它皆為按鈕型(momentary)。 返回

  22. 沖壓區 Bit動作：皆為按鈕型(momentary) 返回

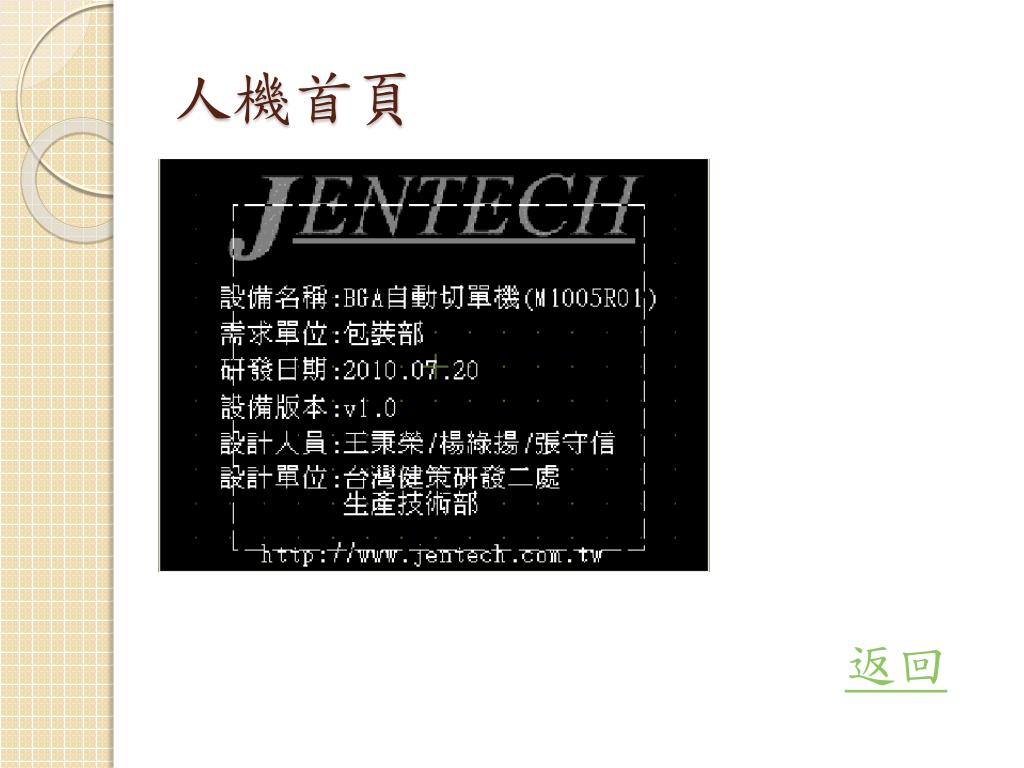

  23. 人機首頁 返回

  24. 小型可程式邏輯控制器更換評估

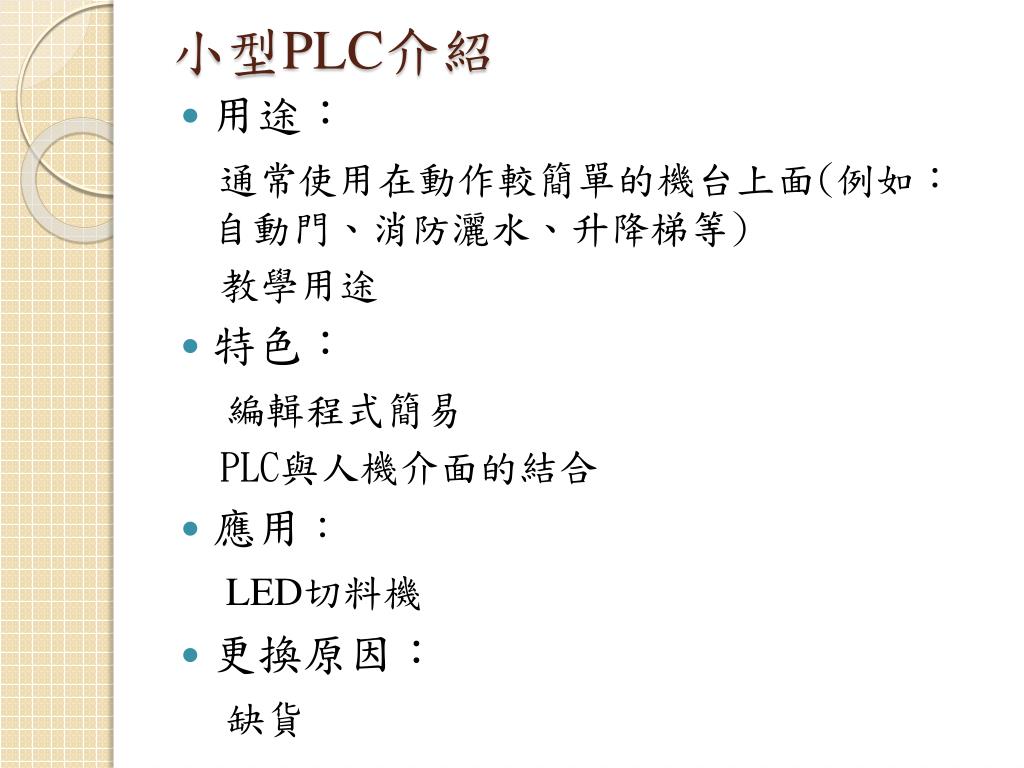

  25. 小型PLC介紹 • 用途： 通常使用在動作較簡單的機台上面(例如： 自動門、消防灑水、升降梯等) 教學用途 • 特色： 編輯程式簡易 PLC與人機介面的結合 • 應用： LED切料機 • 更換原因： 缺貨

  26. 更換評估 評估：更換為極大科技的小PLC並不會造成安裝及程式編輯困難，所以個人認為此更換可行。

  27. THE END

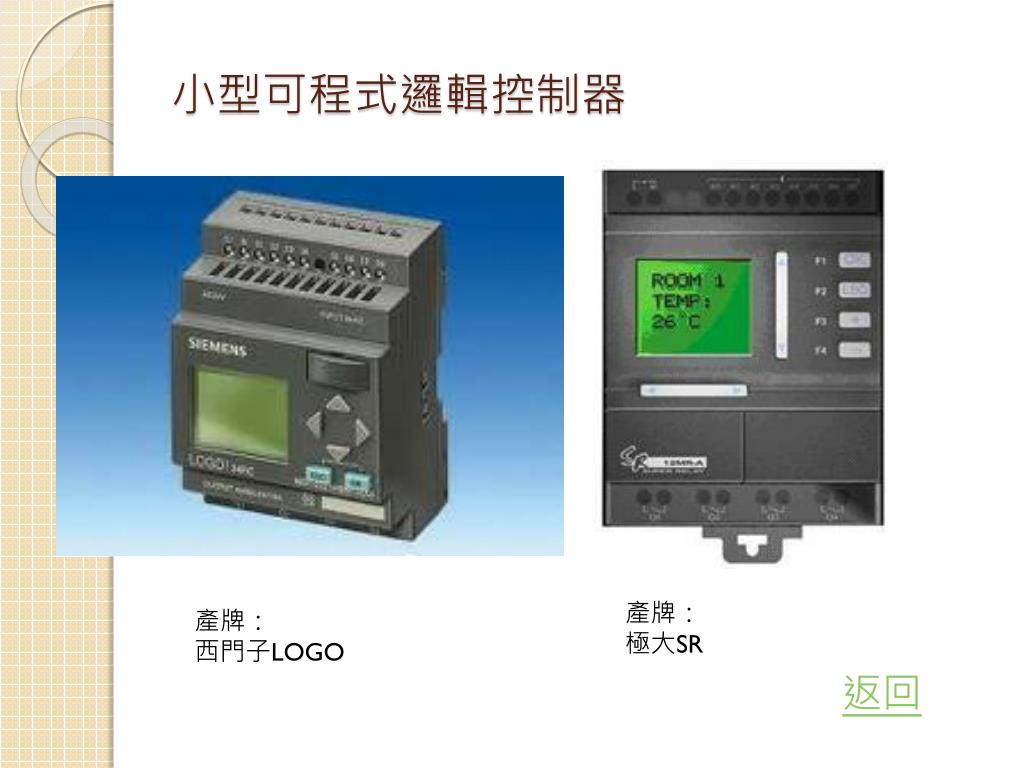

  28. 小型可程式邏輯控制器 產牌： 極大SR 產牌： 西門子LOGO 返回

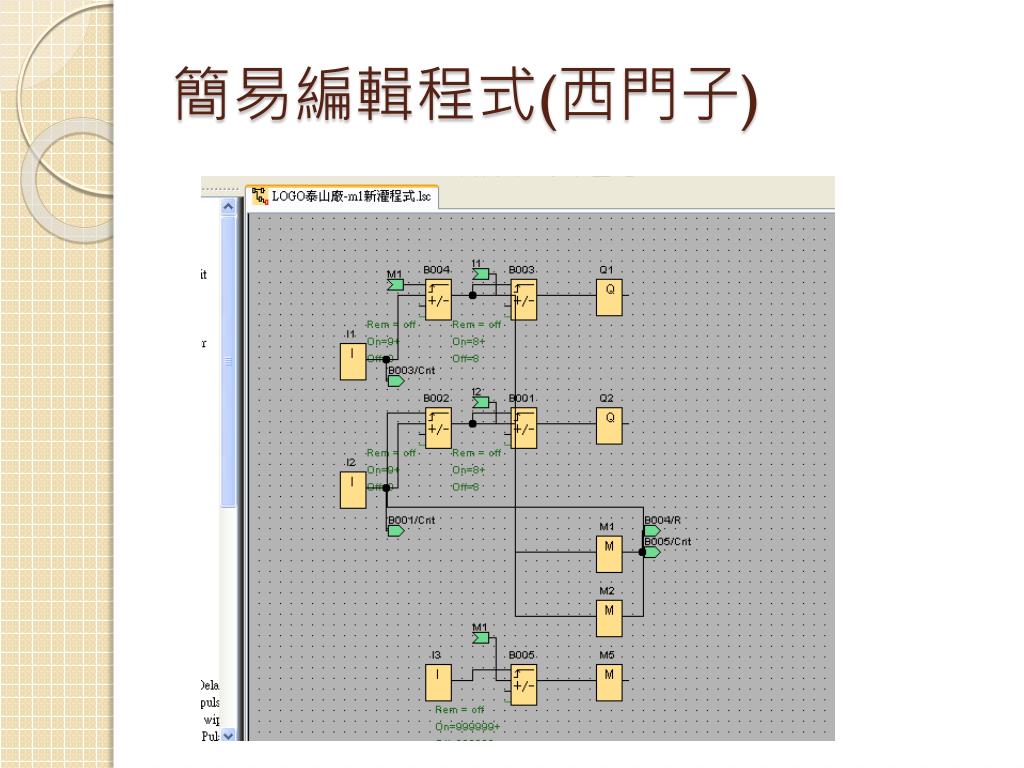

  29. 簡易編輯程式(西門子)

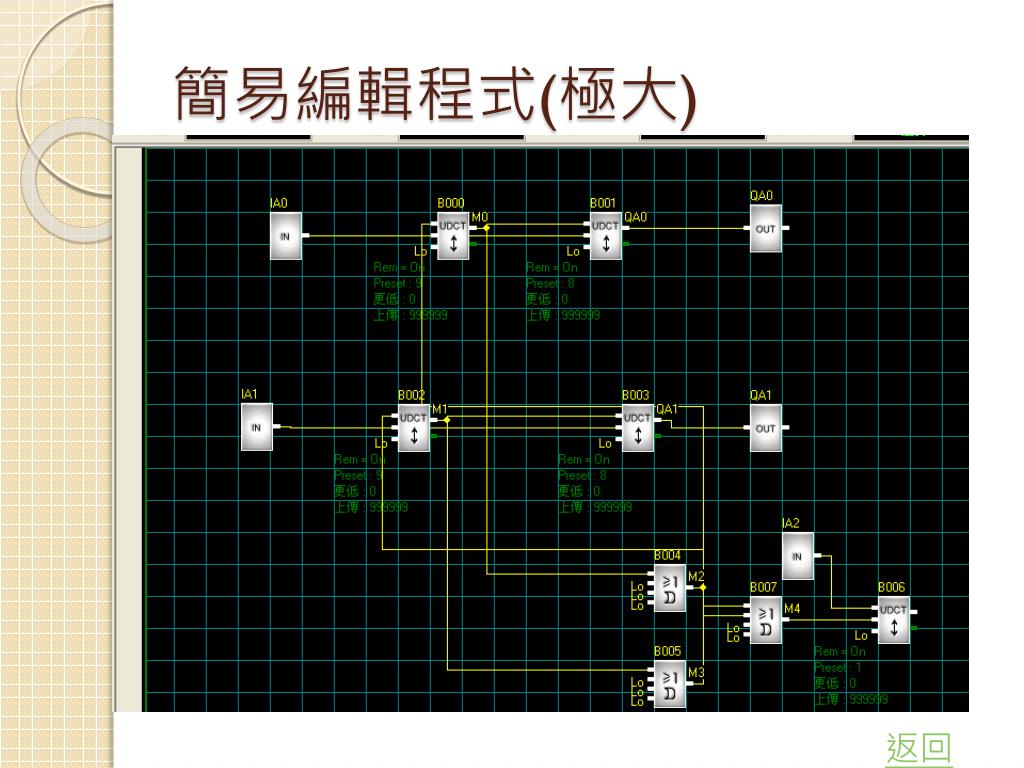

  30. 簡易編輯程式(極大) 返回
