Presentation Transcript


5156308

课题:三相异步电动机的自锁正转控制线路

主讲人:汪 霞


5156308

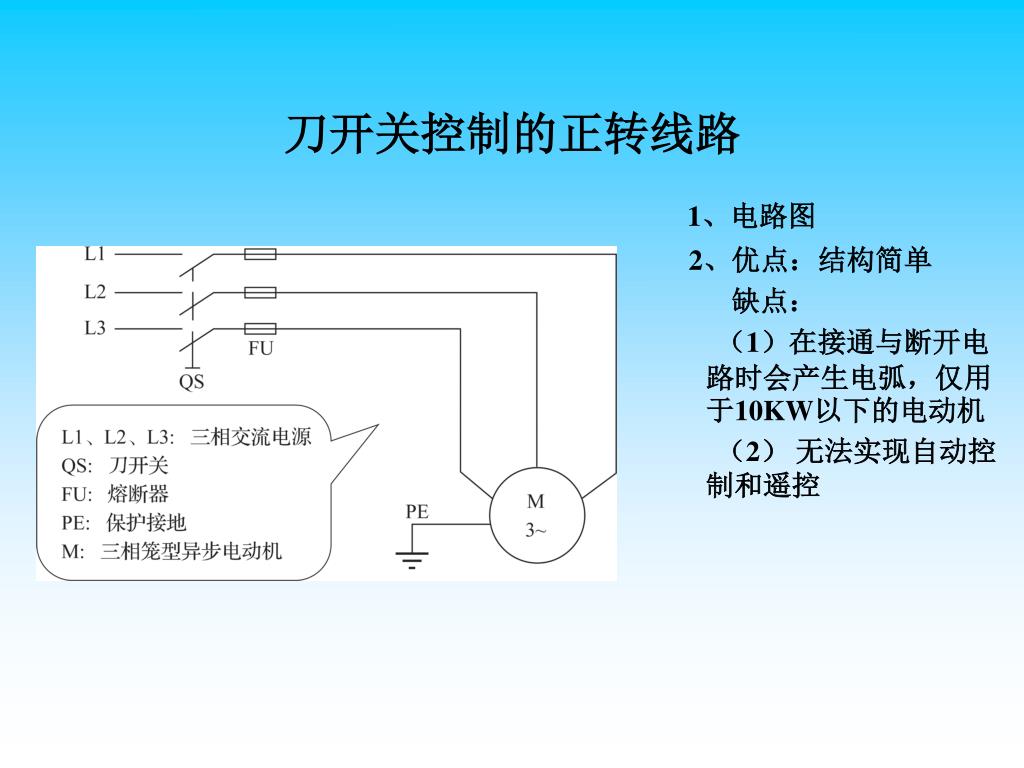

刀开关控制的正转线路

1、电路图

2、优点:结构简单

缺点:

(1)在接通与断开电路时会产生电弧,仅用于10KW以下的电动机

(2) 无法实现自动控制和遥控


5156308

B

C

A

M

3~

QS

控制电路

KM

FU

SB

KM

主电路

点动正转控制线路


5156308

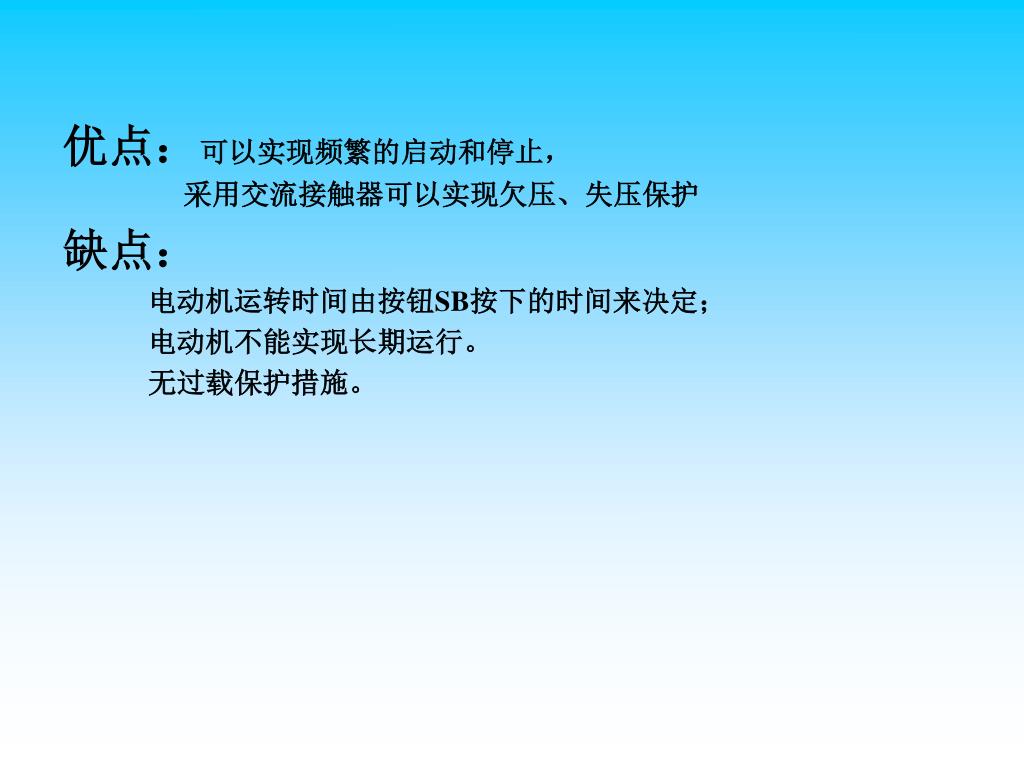

优点:可以实现频繁的启动和停止,

采用交流接触器可以实现欠压、失压保护

缺点:

电动机运转时间由按钮SB按下的时间来决定;

电动机不能实现长期运行。

无过载保护措施。


5156308

A

B

C

QS

KM

FU

KM

M

3~

自锁正转控制线路

启动按钮

KM

SB1

SB2

停止按钮

自保持(自锁)


Km km

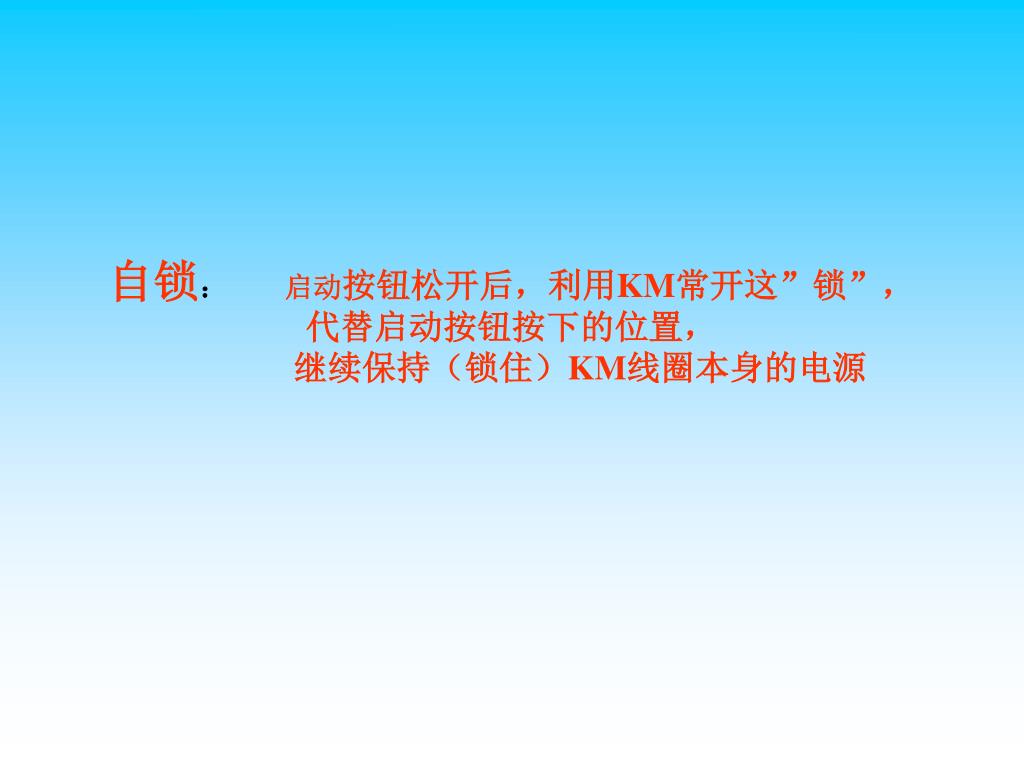

自锁: 启动按钮松开后,利用KM常开这”锁”,代替启动按钮按下的位置, 继续保持(锁住)KM线圈本身的电源


5156308

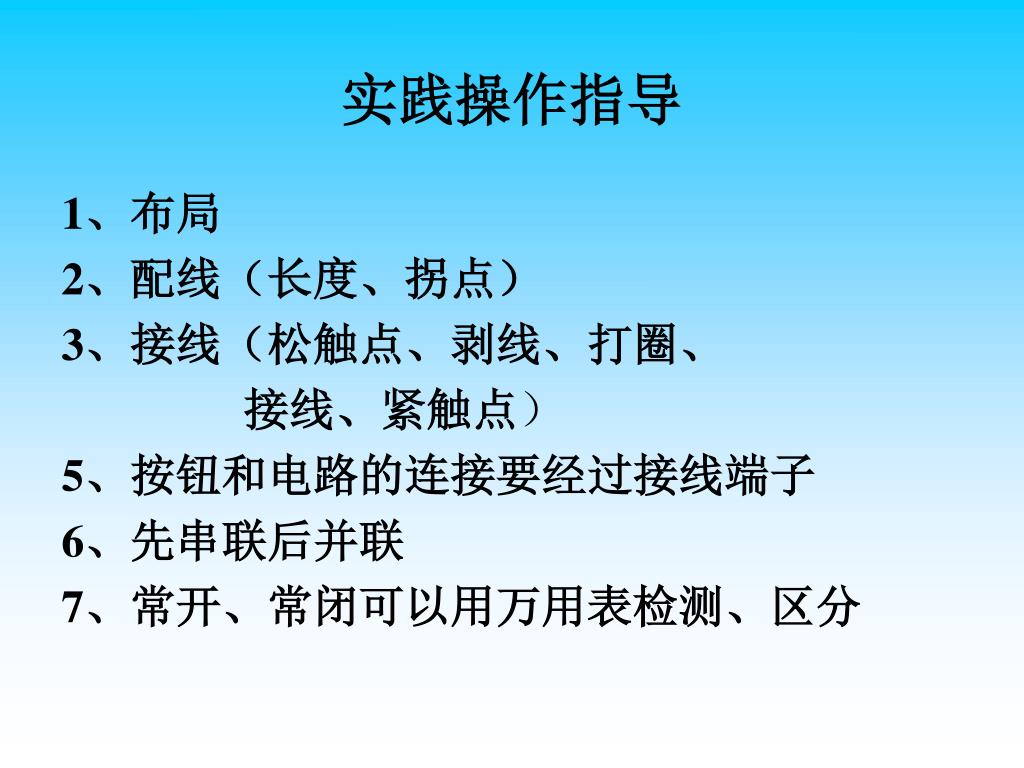

实践操作指导

1、布局

2、配线(长度、拐点)

3、接线(松触点、剥线、打圈、

接线、紧触点)

5、按钮和电路的连接要经过接线端子

6、先串联后并联

7、常开、常闭可以用万用表检测、区分


5156308

小结:

三相异步电动机的自锁正转控制线路

自锁:利用接触器自身的常开触头闭合这把

“锁”,锁住线圈本身的电源

代替启动按钮按下的位置

要求: 接触器的常开触头并联在启动按钮的

两端


5156308

作业:

设计一个既可以点动控制,又可以连

续运行的控制线路


5156308

谢 谢 大 家!
