架空导线的结构元件

架空导线由导体和承力件组成。

导体可以是铝或铝合金 ,承力件可以是镀锌钢线,铝包钢线,殷钢线,碳纤维或铝基陶瓷复合纤维等材料。

导体部分的铝和铝合金线可以是圆线,也可以是型线(“T” 型,“S,Z”型,“TO”型,“SO”型等)。铝线的状态可以硬线,也可以是软线。


架空导线的现行标准和型号表示

  • 架空导线的标准从七十年代至今已沿袭了将近四十年,最早的标准为七十年代,其标准为GB1179-1974《铝绞线,钢芯铝绞线》,到八十年代原标准修订为GB1179-1983《铝绞线及钢芯铝绞线》,九十年代末,该准修订为GB/T 1179-1999《圆线同心绞架空导线》,二十一世纪后,导线标准修订为GB/T 1179-2008《圆线同心绞架空导线》,同时又增加了GB/T 20141-2006《型线同心绞架空导线》。通光强能公司贯彻国家“两型”,“三新”技术政策,开发出新型节能导线,其企业标准为Q/320684FT101-2009《资源节约型输电线路用导线》。


1 导线(圆线)的名称和型号


2 导线(型线)的名称和型号


3 资源节约型输电线路用导线的名称和型号


4 环境友好型输电线路用导线的名称和型号


导线的命名方式

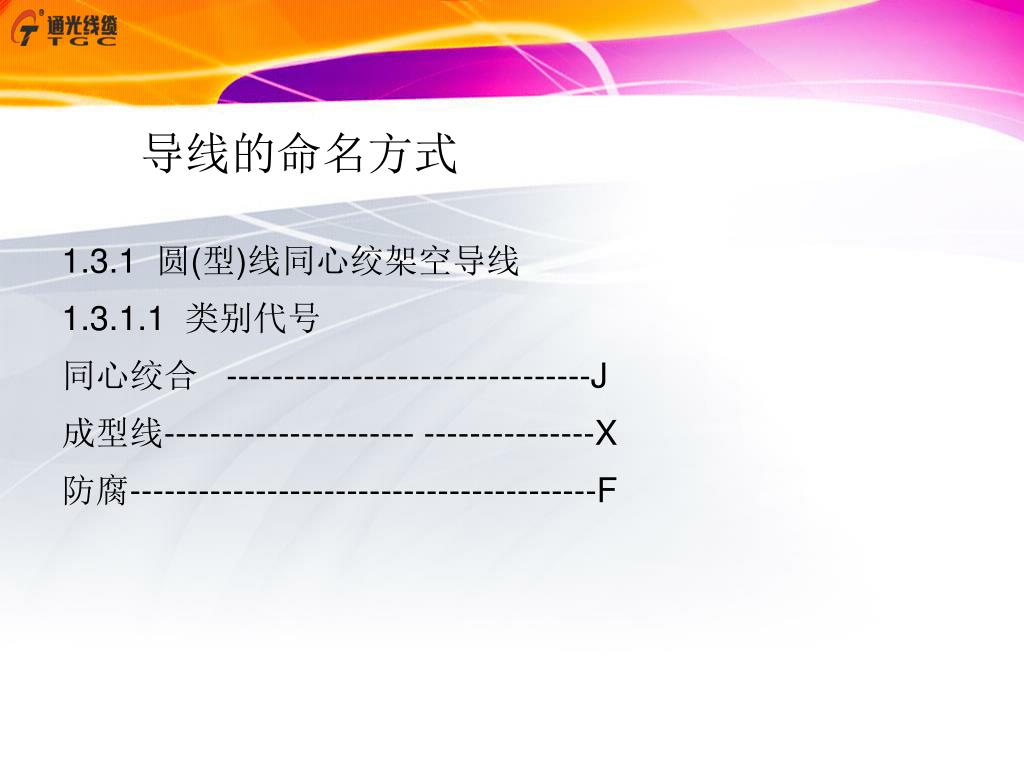

1.3.1 圆(型)线同心绞架空导线

1.3.1.1 类别代号

同心绞合 --------------------------------J

成型线---------------------- ---------------X

防腐-----------------------------------------F


1 3 1 2
1.3.1.2 导线用单线型号

a) 硬圆铝线………………………………………………………… LY

状态:硬拉………………………………………………………………… 9

b)架空绞线用铝合金圆线……………………………………………… LH

高强度系列……………………………………………………………… A

性能……………………………………………………………………1或2

c)电工用铝包钢线

导电系列(20.3%IACS和27%IACS)…………………………… 1或2

机械性能系列…………………………………………………… A或B

d) 绞线用镀锌钢线…………………………………………………………G

强度系列(普通、高强和特高强,超高强度)…………………1,2或3,4

镀层厚度等级(普通和加厚)…………………………………………A或B


1 3 1 3
1.3.1.3 现行国家标准引用单线名称和代号

a)硬圆铝线 ……………………………………LY9省略为L

b)成型硬铝线 ………………………………………………X

c)硬铝合金线 …………………………………LHA1和LHA2

d) 成型硬合金铝线 …………………………LHA1X和LHA2X

e)铝包钢线 ……………………………………… ………LB

27%IACS 铝包钢线 ……………………………………LB2

f)普通强度镀锌钢…………………………………G1A和G1B

高强度镀锌钢线 …………………………………G2A和G2B

特高强度镀锌钢线………………………………………G3A


1 3 2
1.3.2 资源节约型,环境友好型输电线路用导线

1.3.2.1 类别代号

成型线…………………………………………F

成型线的每层形状(由外及里在括号里表示)………( )

间隙(导体型铝线于承力度锌层间的间隙)…………G

防腐油脂………………………………………g


1 3 2 2
1.3.2.2 导线用单线的名称及代号

a) 硬铝线(61%IACS)-------------------------------------------A1

b) 半软铝线(62.5%IACS)--------------------------------------A

c) 软铝线(63.0%IACS)----------------------------------------A0

d) 铝合金线-------------------------------------------------- A2或A3

e) 特高强度镀锌钢线---------------------------------------------S3A

f) 超高强度镀锌钢线----------------------------------------------S4A

g) 铝包钢线 ------------------------------------------------------SA1A


1.4 产品的表示方法


1 4 1
1.4.1 圆线同心绞架空导线的表示方法


1 4 1 1
1.4.1.1 型号表示

a) 导线型号第一个字母均用J,表示同心绞合。

b) 单一导线在J后面为组成导线的单线代号

c) 组合导线在J后面为外层线(或外包线)和内层线(或线芯)的代号,二者用“/”分开。

d) 在型号尾部加防腐代号F,则表示导线采用涂防腐油结构。


1 4 1 2
1.4.1.2 产品表示

a) 产品用型号、标称截面、绞合结构及本标准编号表示:

b) 规格号表示相当于硬拉圆铝线(即61%IACS的LY9铝线的)导电截面积,单位为mm2。

c) 圆线绞合结构用构成导线的单线根数表示。单一导线直接用单线根数表示,组合导线采用前面为导电铝线根数,后面为内层加强芯根数,中间用“/”分开来表示。


示例:

1) JL-500-37 由37根硬铝线绞制成的铝绞线,其标称截面为500 mm2。

2) JLHA1-500-37 由37根1型高强度铝合金线绞制成的铝合金线,其标称截面为500 mm2。

3) JL/G1A-500/35-45/7 由45根硬铝线和7根A级镀层普通强度镀锌钢线绞制成的钢芯铝绞线,硬铝线的标称截面为500 mm2,钢的标称截面为35 mm2。

4) JL/G3A-900/40-72/7 由72根硬铝线和7根A级镀层特高强度镀锌钢线绞制成的钢芯铝绞线,硬铝线的标称截面为900mm2,钢的标称截面为40mm2。


1 4 2
1.4.2 型线同心绞架空导线的表示方法:


1 4 2 1
1.4.2.1 型号表示

a) 导线型号第一个字母均用J,表示同心绞合。

b) 单一导线在J后面为组成导线的单线代号

c) 组合导线在J后面为外层线(或外包线)和内层线(或线芯)的代号,二者用“/”分开。

d) 在型号尾部加防腐代号F,则表示导线采用涂防腐油结构。

e) 单线型号后面加X,表示该单线为成型单线。


1 4 2 2

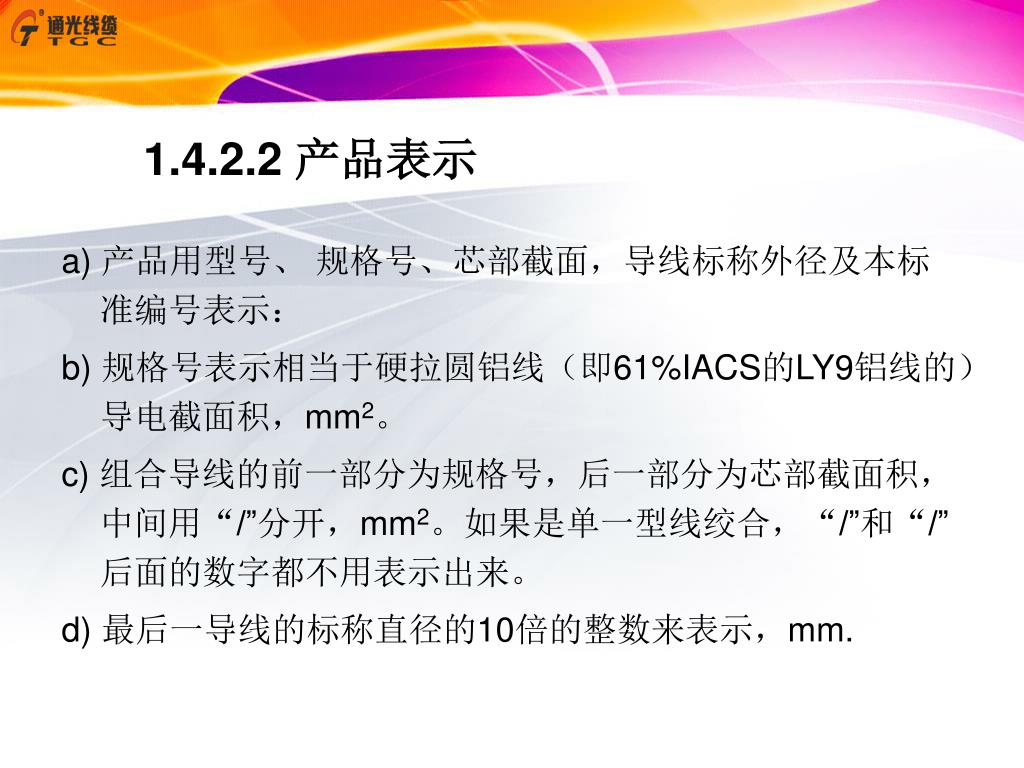

1.4.2.2 产品表示

a) 产品用型号、 规格号、芯部截面,导线标称外径及本标准编号表示:

b) 规格号表示相当于硬拉圆铝线(即61%IACS的LY9铝线的)导电截面积,mm2。

c) 组合导线的前一部分为规格号,后一部分为芯部截面积,中间用“/”分开,mm2。如果是单一型线绞合,“/”和“/”后面的数字都不用表示出来。

d) 最后一导线的标称直径的10倍的整数来表示,mm.


示例:

1) JLX-400-236.单一成型硬铝绞线,铝截面400 mm2,导线外径23.6mm。

2) JLX/G1A-400/52-251, 由成型硬铝线和A级镀层普通强度镀锌钢线组成的导线,其铝截面为400 mm2,钢芯截面为52 mm2,导线外经25.1mm.


1 4 3
1.4.3 资源节约型,环境友好型输电线路用导线表示方法


1 4 3 1
1.4.3.1 型号表示

a) 导线由导体和承力件组成,所以在表示导体与承力件的符号间冠以“+”号。

b) 导线型号的开始字母,表示导线所用的导体铝线。

c) 在导体铝线后F表示为型线,后续括号中的字母为型线的具体形状,由外及里,分层列出。

d) 在后面插入符号G,表示为有间隙式的导线结构。

e) 当间隙中充有防腐油脂时,紧跟G字后加入g字母,若型号中未列出G字母时只有g字,则为无间隙式的结构,但钢芯处涂油。

f) 在“+”号后面,表示承力件单线(或绞线)的材质。


1 4 3 2
1.4.3.2 产品表示

a) 产品由铝导体,它的成型线,具体形状(由外及里每层表示),对于有间隙结构式结构,表示间隙与油脂,“+”后部分为承力钢芯。

b) 产品型号中,列出铝导体和钢芯的截面积,并列出本标准的标准号。

c) 对于不存在间隙和油脂的导线,就不表必示出来。


示例

1) A0F(SZ)Gg+S4A-400+52,导线由二层的软铝成型线(外层为S形、内层为Z形)和超高强度镀锌钢线组成,铝层和钢芯中存在一个充油脂的间隙,导电铝截面积为400mm2,钢芯截面积为52mm2。

2)AF(SZS)+S3A-630+82,导线由三层的半软铝成型线(外层为S形、邻外层为Z形、内层为S形)和特高强度镀锌钢线组成。导线铝截面积为630mm2,钢芯截面积为82mm2。

3)A1F(SZ)+SA1A-400+52,导线由二层硬铝型线(外层为S形、内层为Z形)和20.3%IACSl铝包钢芯线组成。导线铝截面积为400mm2,钢芯截面积为52mm2。
