Parte vi espectrometria

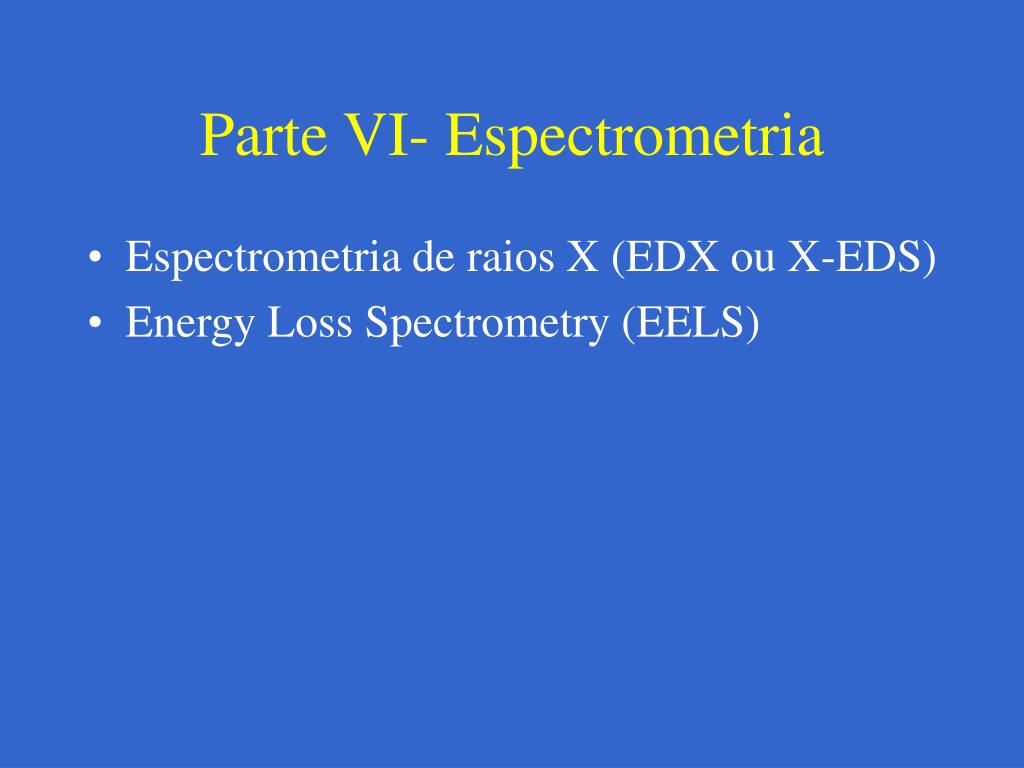

Parte VI- Espectrometria

  • Espectrometria de raios X (EDX ou X-EDS)

  • Energy Loss Spectrometry (EELS)


X eds

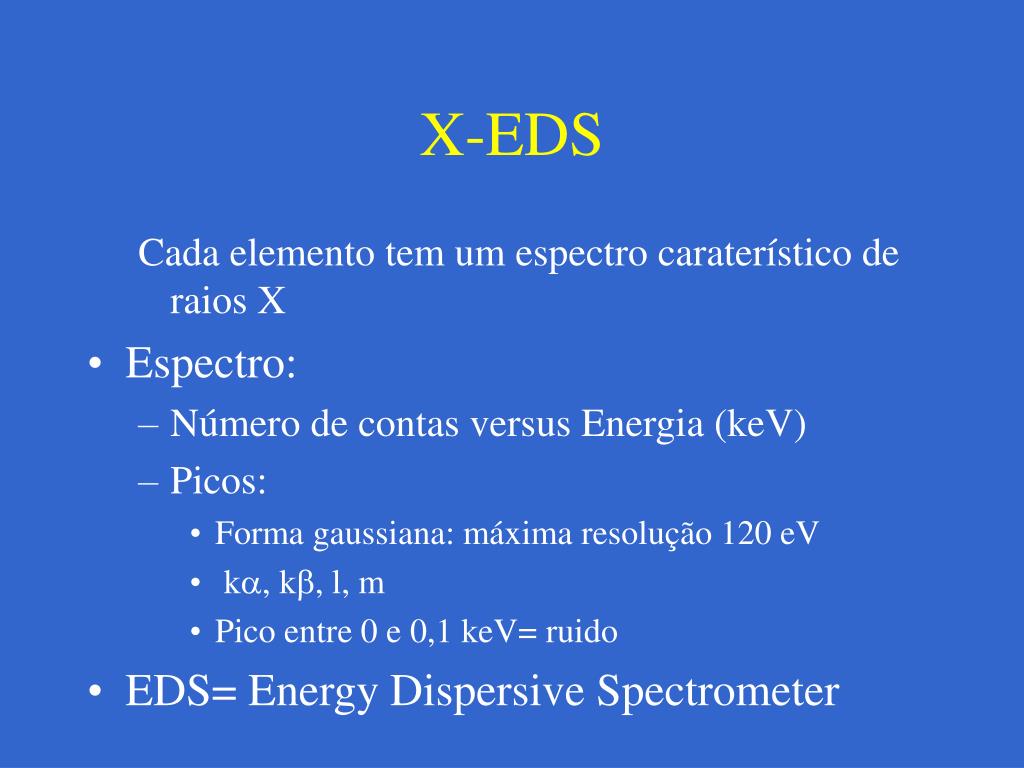

X-EDS

Cada elemento tem um espectro caraterístico de raios X

  • Espectro:

    • Número de contas versus Energia (keV)

    • Picos:

      • Forma gaussiana: máxima resolução 120 eV

      • k, k, l, m

      • Pico entre 0 e 0,1 keV= ruido

  • EDS= Energy Dispersive Spectrometer


Tipos de espectro

Tipos de espectro

  • O elétron que interage com a amostra pode gerar dois tipos de raios X

    • Se ionizar ao átomo: espectro característico, único para cada elemento

    • Se interagir com o núcleo: espectro de fundo, contínuo, Bremsstrahlung


Edx o instrumento

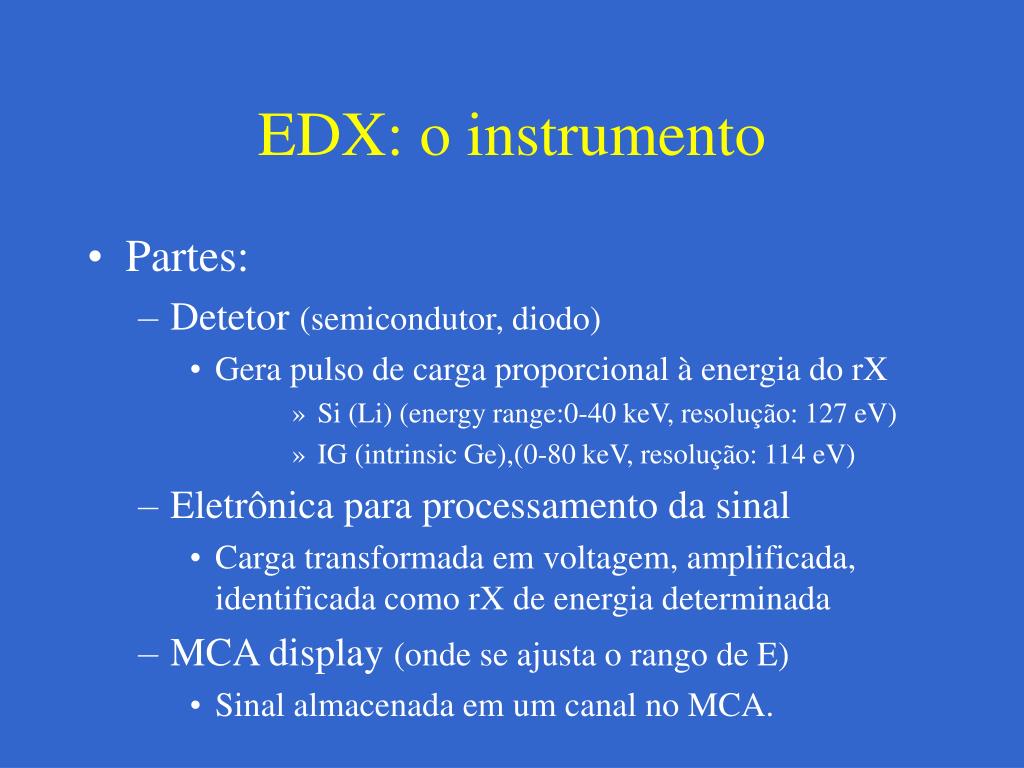

EDX: o instrumento

  • Partes:

    • Detetor (semicondutor, diodo)

      • Gera pulso de carga proporcional à energia do rX

        • Si (Li) (energy range:0-40 keV, resolução: 127 eV)

        • IG (intrinsic Ge),(0-80 keV, resolução: 114 eV)

  • Eletrônica para processamento da sinal

    • Carga transformada em voltagem, amplificada, identificada como rX de energia determinada

  • MCA display (onde se ajusta o rango de E)

    • Sinal almacenada em um canal no MCA.


Edx o instrumento1

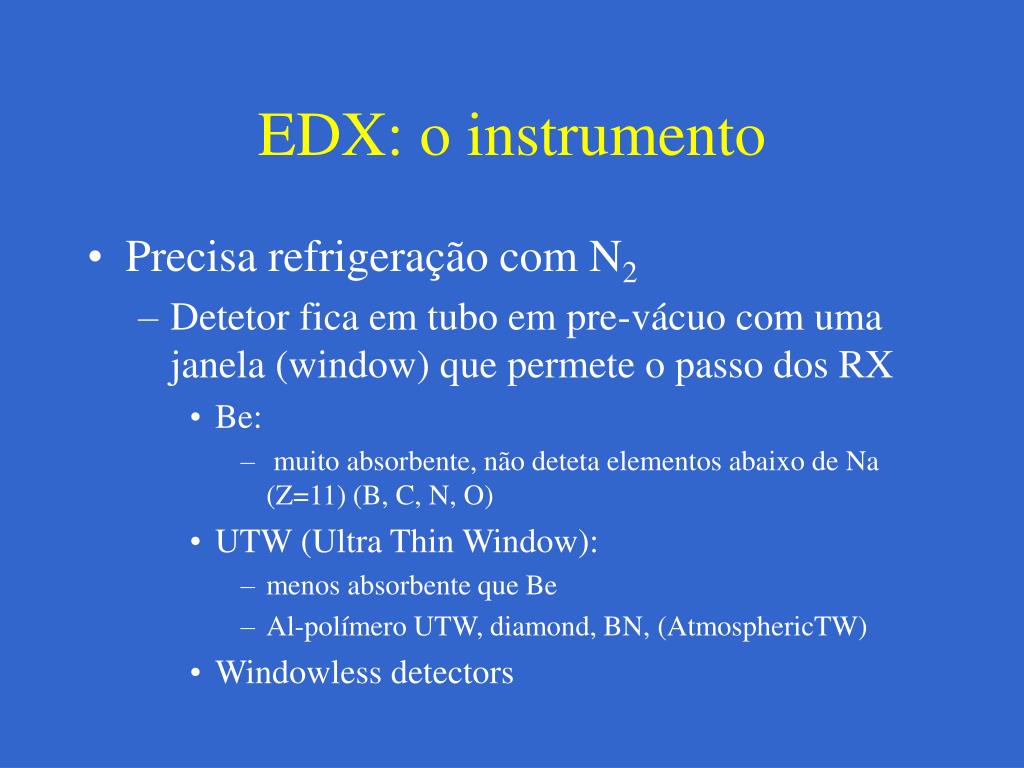

EDX: o instrumento

  • Precisa refrigeração com N2

    • Detetor fica em tubo em pre-vácuo com uma janela (window) que permete o passo dos RX

      • Be:

        • muito absorbente, não deteta elementos abaixo de Na (Z=11) (B, C, N, O)

      • UTW (Ultra Thin Window):

        • menos absorbente que Be

        • Al-polímero UTW, diamond, BN, (AtmosphericTW)

      • Windowless detectors


Edx o instrumento par metros

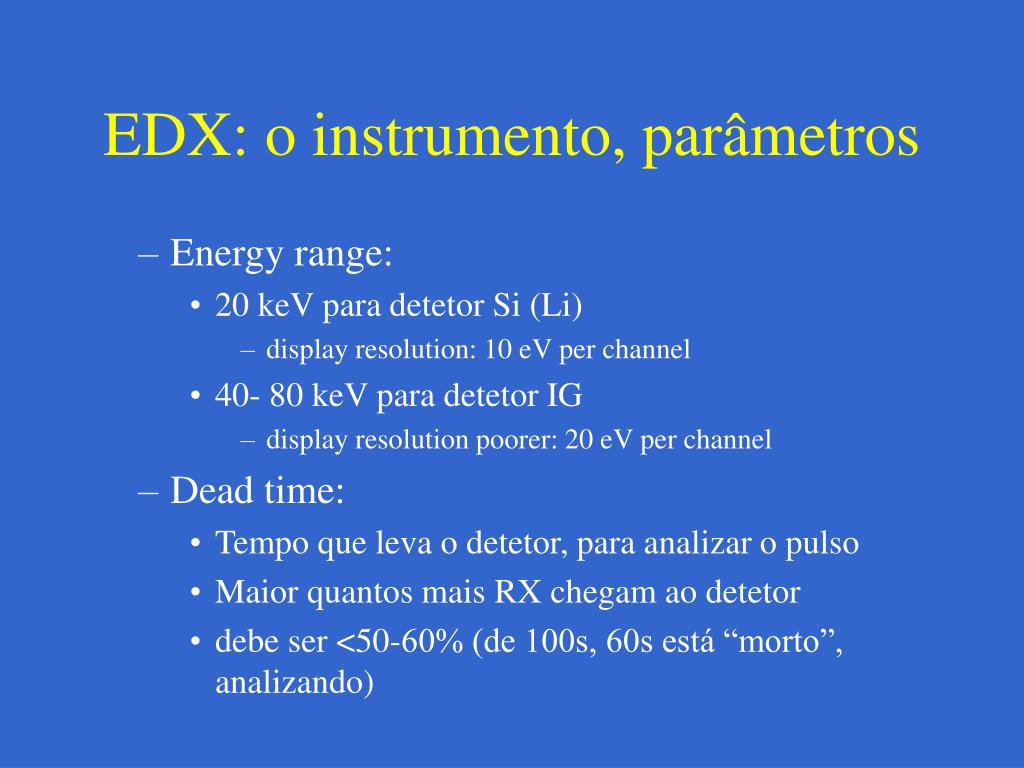

EDX: o instrumento, parâmetros

  • Energy range:

    • 20 keV para detetor Si (Li)

      • display resolution: 10 eV per channel

    • 40- 80 keV para detetor IG

      • display resolution poorer: 20 eV per channel

  • Dead time:

    • Tempo que leva o detetor, para analizar o pulso

    • Maior quantos mais RX chegam ao detetor

    • debe ser <50-60% (de 100s, 60s está “morto”, analizando)


Artefatos no edx

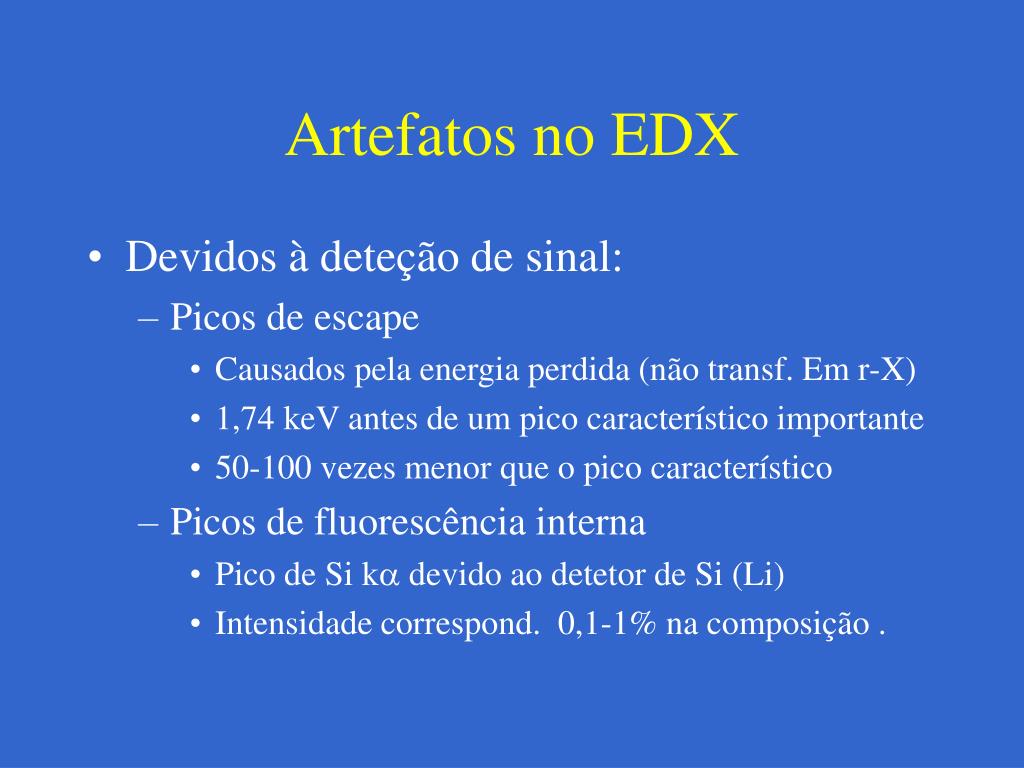

Artefatos no EDX

  • Devidos à deteção de sinal:

    • Picos de escape

      • Causados pela energia perdida (não transf. Em r-X)

      • 1,74 keV antes de um pico característico importante

      • 50-100 vezes menor que o pico característico

    • Picos de fluorescência interna

      • Pico de Si k devido ao detetor de Si (Li)

      • Intensidade correspond. 0,1-1% na composição .


Artefatos no edx1

Artefatos no EDX

  • Devidos ao processado de sinal:

    • Picos de suma

      • Devidos a

        • “count rate” alta

        • Dead times maiores que 60%

        • Existem picos característicos importantes

      • Valores certos para não aparecerem

        • count rate < 10 000 cps

        • dead time < 60%


Software de simula o

Software de simulação

  • Desktop Spectrum Analyzer (DTSA) , de NIST

    • Permete simulação de espectra EDX em MET e SEM


Parte vi espectrometria

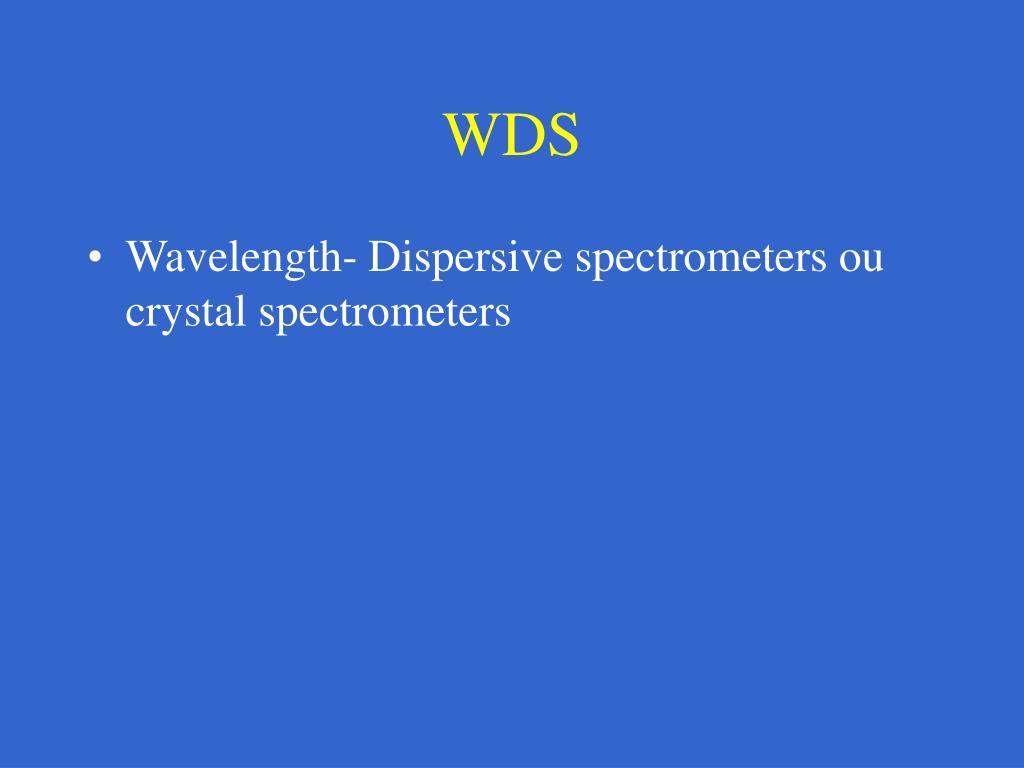

WDS

  • Wavelength- Dispersive spectrometers ou crystal spectrometers


Edx no met

EDX no MET

  • Ángulo de deteção:

    • orientação da amostra relativa ao detetor, , parâmetro que determina a qualidade do microanálise

  • Outras fontes de raios X, do sistema e espúreos

    • Pre-amostra

      • Sistema de iluminação (coluna, lentes, aberturas …). Prova de “hole count”

    • Pos-amostra

      • Abertura objetiva, elétrons retroespalhados


Dicas para edx no met

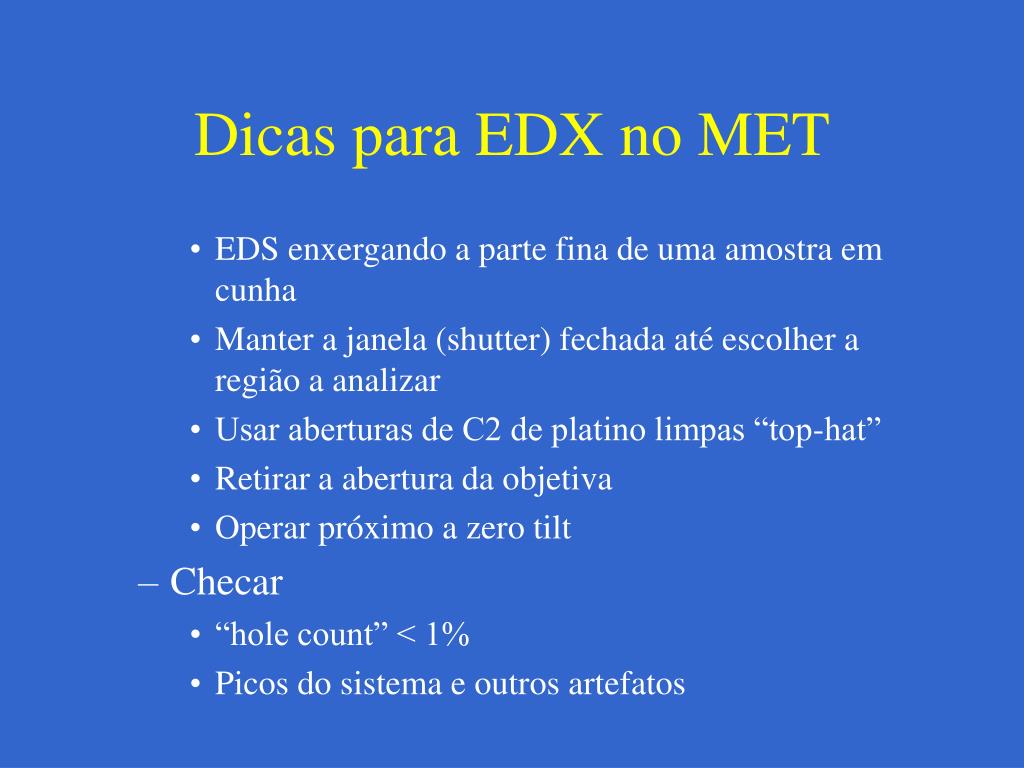

Dicas para EDX no MET

  • EDS enxergando a parte fina de uma amostra em cunha

  • Manter a janela (shutter) fechada até escolher a região a analizar

  • Usar aberturas de C2 de platino limpas “top-hat”

  • Retirar a abertura da objetiva

  • Operar próximo a zero tilt

  • Checar

    • “hole count” < 1%

    • Picos do sistema e outros artefatos


  • Analise qualitativo de rx

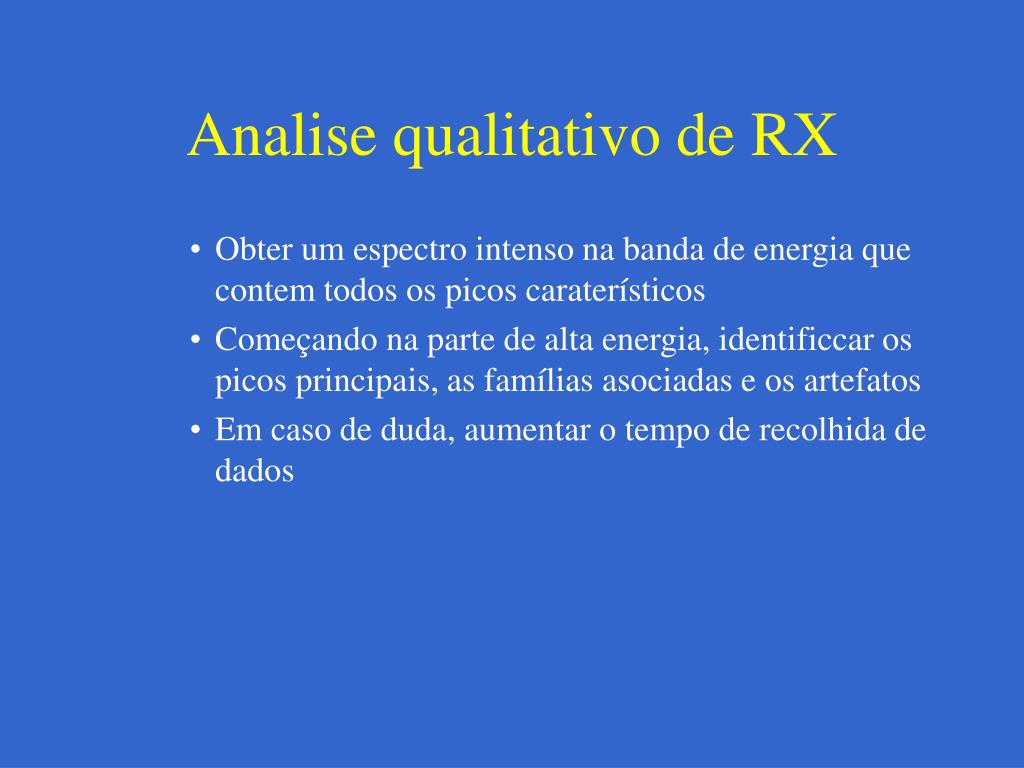

    Analise qualitativo de RX

    • Obter um espectro intenso na banda de energia que contem todos os picos caraterísticos

    • Começando na parte de alta energia, identificcar os picos principais, as famílias asociadas e os artefatos

    • Em caso de duda, aumentar o tempo de recolhida de dados


    Analise quantitativo de rx

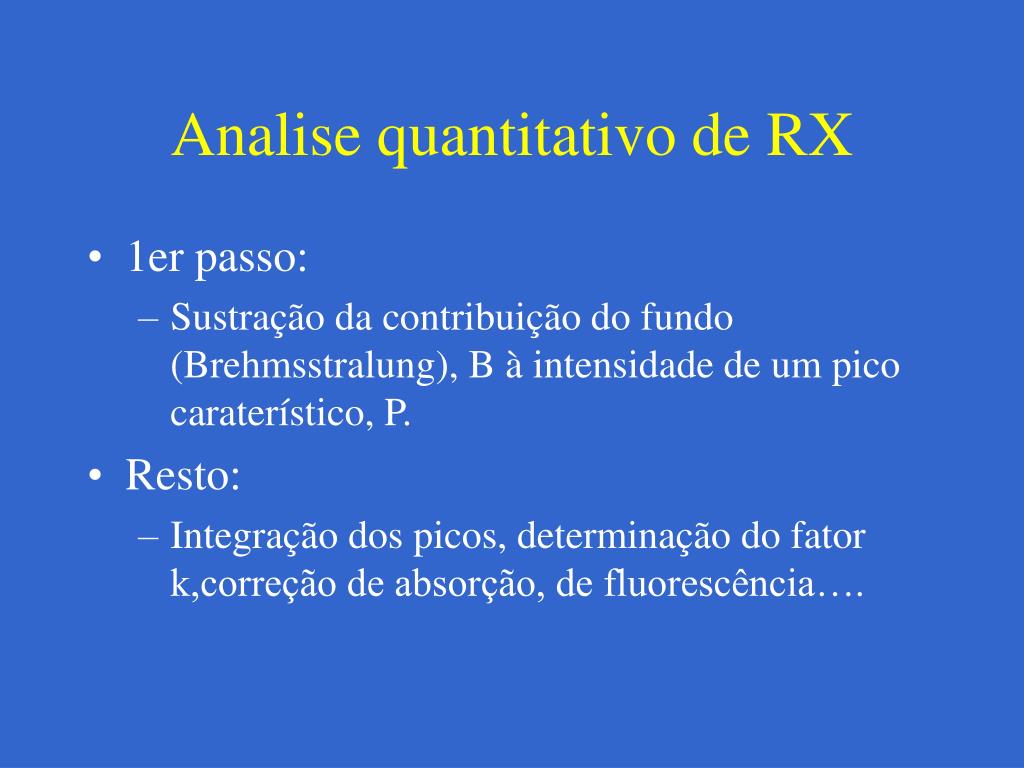

    Analise quantitativo de RX

    • 1er passo:

      • Sustração da contribuição do fundo (Brehmsstralung), B à intensidade de um pico caraterístico, P.

    • Resto:

      • Integração dos picos, determinação do fator k,correção de absorção, de fluorescência….


    Resolu o espacial

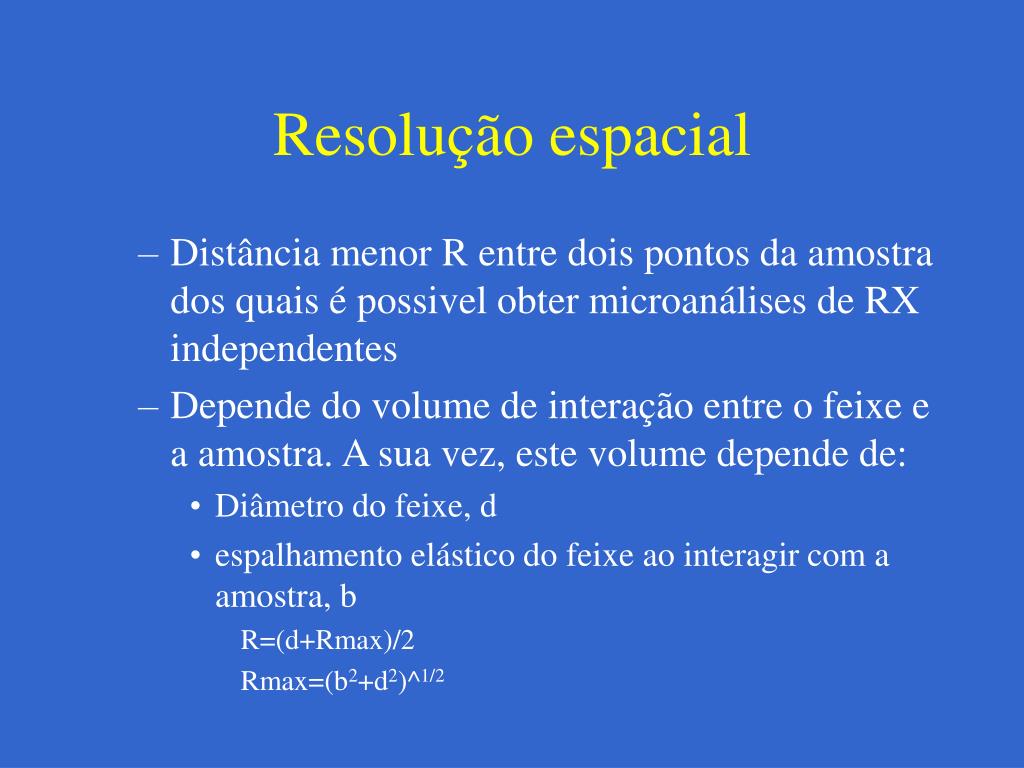

    Resolução espacial

    • Distância menor R entre dois pontos da amostra dos quais é possivel obter microanálises de RX independentes

    • Depende do volume de interação entre o feixe e a amostra. A sua vez, este volume depende de:

      • Diâmetro do feixe, d

      • espalhamento elástico do feixe ao interagir com a amostra, b

        R=(d+Rmax)/2

        Rmax=(b2+d2)^1/2


    Eels energy loss spectrometry

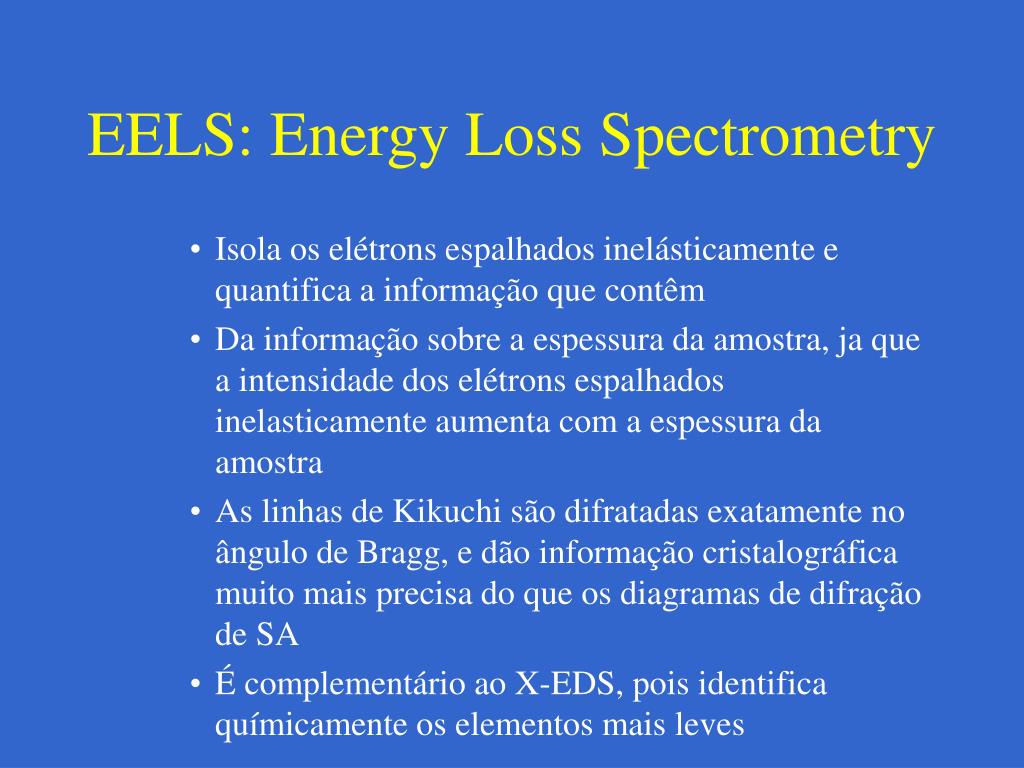

    EELS: Energy Loss Spectrometry

    • Isola os elétrons espalhados inelásticamente e quantifica a informação que contêm

    • Da informação sobre a espessura da amostra, ja que a intensidade dos elétrons espalhados inelasticamente aumenta com a espessura da amostra

    • As linhas de Kikuchi são difratadas exatamente no ângulo de Bragg, e dão informação cristalográfica muito mais precisa do que os diagramas de difração de SA

    • É complementário ao X-EDS, pois identifica químicamente os elementos mais leves


    Espectro de energy loss

    Espectro de “energy loss”

    Estamos interessados só em interações inelásticas, que são as que perdem energia, mas consideraremos tres regiões:

    • Zero-loss peak: elétrons espalhados elásticamente

    • Região de baixa queda de energia: até 50 eV;elétrons que tem interagido com os elétrons levemente ligados dos átomos da amostra (capas mais externas)

    • Região de alta queda energia: elétrons que tem interagido com as capas de elétrons mais internas, mais ligadas (core electrons)


    Espectro de energy loss1

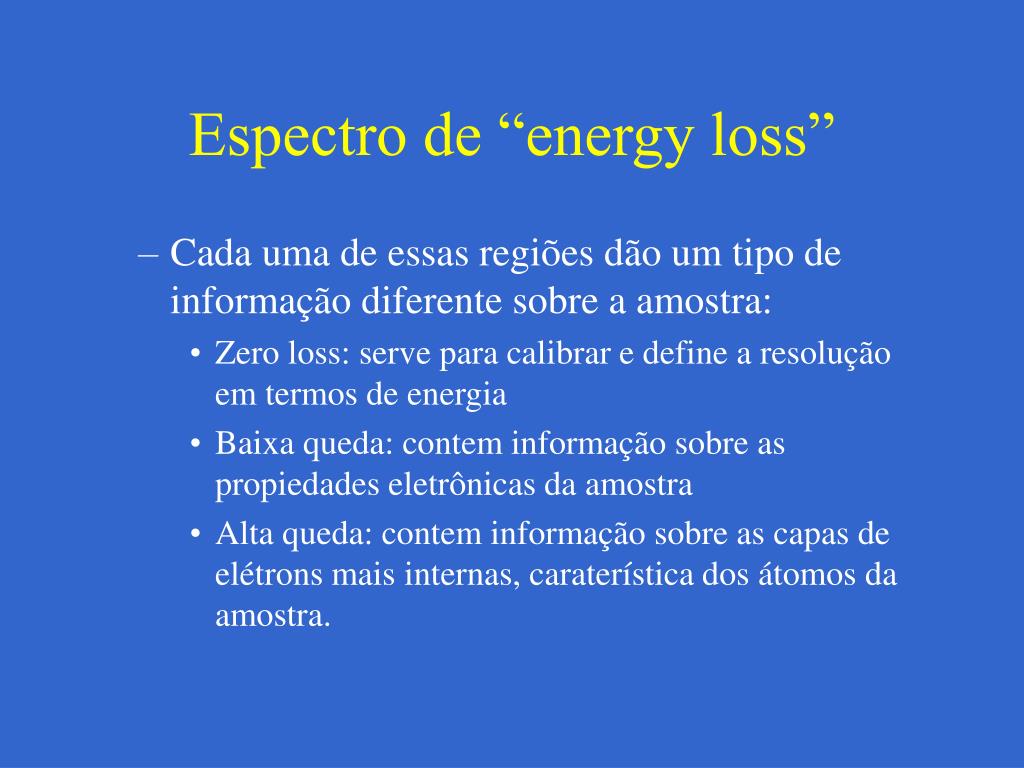

    Espectro de “energy loss”

    • Cada uma de essas regiões dão um tipo de informação diferente sobre a amostra:

      • Zero loss: serve para calibrar e define a resolução em termos de energia

      • Baixa queda: contem informação sobre as propiedades eletrônicas da amostra

      • Alta queda: contem informação sobre as capas de elétrons mais internas, caraterística dos átomos da amostra.


    Espectro de energy loss2

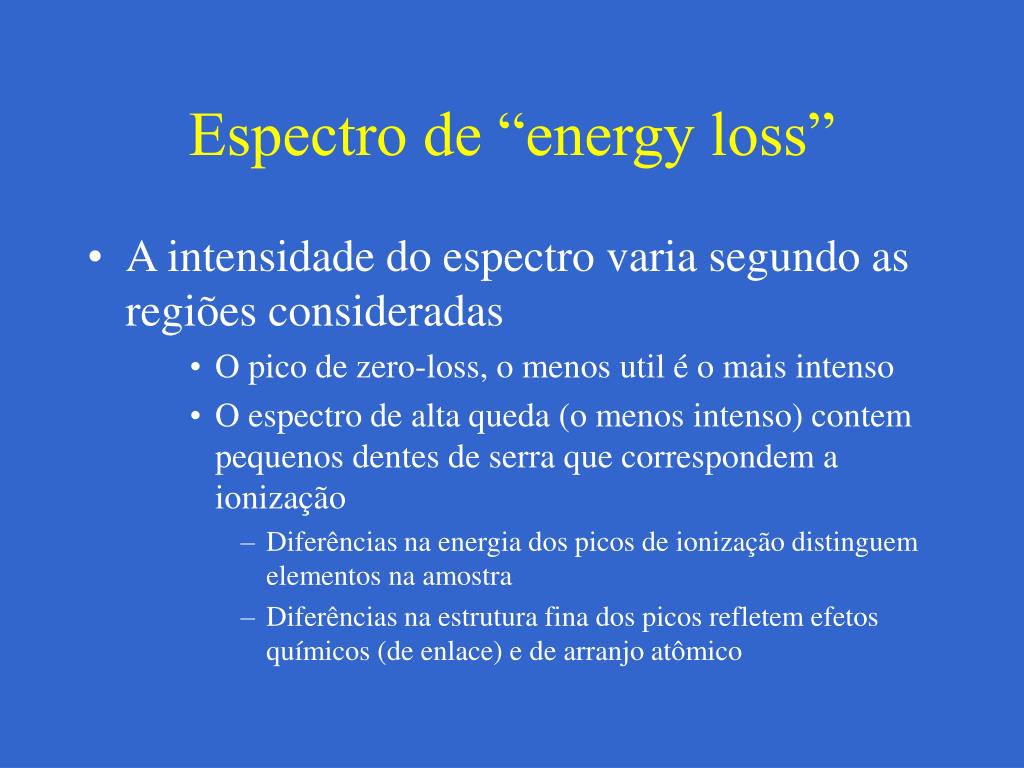

    Espectro de “energy loss”

    • A intensidade do espectro varia segundo as regiões consideradas

      • O pico de zero-loss, o menos util é o mais intenso

      • O espectro de alta queda (o menos intenso) contem pequenos dentes de serra que correspondem a ionização

        • Diferências na energia dos picos de ionização distinguem elementos na amostra

        • Diferências na estrutura fina dos picos refletem efetos químicos (de enlace) e de arranjo atômico
