Instalaciones en los edificios

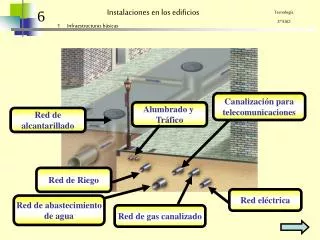

1. 6 Instalaciones en los edificios Tecnología 3º ESO 1 Infraestructuras básicas Canalización para telecomunicaciones Alumbrado y Tráfico Red de alcantarillado Red de Riego Red eléctrica Red de abastecimiento de agua Red de gas canalizado

4. 6 Instalaciones en los edificios Tecnología 3º ESO 3 El experimento de los vasos comunicantes Al verter un líquido en la boca de uno de los recipientes el líquido fluye hasta que alcanza la misma altura en todos los vasos. Si se cambia la forma y el volumen de éstos ocurre lo mismo.

8. 6 Instalaciones en los edificios Tecnología 3º ESO 5 El recorrido de las aguas sucias LAS ESTACIONES DEPURADORAS LAS BAJANTES O CANALIZACIONES LAS ARQUETAS EL ALCANTARILLADO Son recipientes de forma variada cuya misión es recoger los residuos procedentes de las bajantes, se construyen normalmente de ladrillo. Son las conducciones encargadas de enlazar los tubos de desagüe de los aparatos sanitarios y conducir las aguas sucias hasta las arquetas. El alcantarillado recoge las aguas sucias procedentes de los edificios y de la lluvia y las conduce mediante tuberías a las estaciones depuradoras. Someten a las aguas a una serie de tratamientos para que no produzcan efectos negativos de tipo sanitario o ecológico.

10. 6 Instalaciones en los edificios Tecnología 3º ESO 6 La instalación eléctrica Línea repartidora Instalación interior Cuadro general de protección Enlaza la caja general de protección con el contador Aloja los elementos encargados de proteger y controlar la instalación Caja general de protección Derivación individual Protege la red interior del edificio contra sobreintensidades Enlaza el contador con el cuadro principal de protección Contador Acometida Mide o registra la energía eléctrica consumida Une la red de distribución con el edificio

14. 6 Instalaciones en los edificios Tecnología 3º ESO 7 Instalaciones de gas Gases canalizados Gases licuados del petróleo Como el gas natural y el gas ciudad se distribuyen mediante tuberías desde los centros de extracción o producción, llega a los lugares de consumo mediante las denominadas redes de distribución . Como el butano o el propano, necesitan un depósito de almacenamiento en el lugar de consumo o en sus proximidades como bombonas o tanques.

17. 6 Instalaciones en los edificios Tecnología 3º ESO 8 El confort térmico EL CONFORT TÉRMICO AIRE ACONDICIONADO CALEFACCIÓN Supone controlar simultáneamente temperatura, humedad, pureza, distribución y movimiento del aire, puede enfriar o calentar el aire según el modelo. Consiste en transportar un fluido (agua) a alta temperatura por tuberías que recorren la vivienda hasta los radiadores, puede ser individual o central.

18. 6 Instalaciones en los edificios Tecnología 3º ESO 9 Instalaciones audiovisuales RED DE DISPERSIÓN Se encarga de llevar las señales a cada una de las viviendas RED DE DISTRIBUCIÓN RED DE ALIMENTACIÓN Llevan a cada planta del inmueble las señales Distribuye las señales dentro de la vivienda, hasta las diferentes bases de toma. RED INTERIOR Distribuye las señales dentro de la vivienda, hasta las diferentes bases de toma.

19. 6 Instalaciones en los edificios Tecnología 3º ESO 10 Campos de la gestión automática LA ENERGÍA ELÉCTRICA EL CONFORT Controlando la calefacción, la iluminación, etc., gobernando persianas, toldos o ventanas. Controlando el consumo mediante relojes programadores, termostatos, etc.. CAMPOS DE LA GESTIÓN AUTOMÁTICA LAS COMUNICACIONES LA SEGURIDAD Interconectando diferentes dispositivos como la red telefónica, el vídeoportero, etc., posibilitando el control remoto de las instalaciones. Mediante el control de acceso o de presencia, la alarma de salud incidentes y averías como incendios o fugas de agua o gas, etc..

20. 6 Instalaciones en los edificios Tecnología 3º ESO 12 Resumen de la unidad INSTALACIONES EN LOS EDIFICIOS suministran eliminan aguas sucias y residuos agua, electricidad y gas imágenes y sonidos que permiten disponer de mediante mediante la red de saneamiento agua caliente instalaciones audiovisuales aire acondicionado calefacción
