От DaletPlus 2.0 к DaletPlus 3.0 новая версия ПО Dalet

1. От DaletPlus 2.0 к DaletPlus 3.0новая версия ПОDalet Kevin Savina, Dmitri Krechetov

2. Dalet 2.0 • Dalet 2.0 : • стабильная и зрелая версия ПО, • Установлена у большого количества клиентов (более 30 сайтов) с различными технологическими схемами (от Newsroom до production MAM и corporate MAM), • Недавние разработки для 2.0 : • Dalet Dashboard (система мониторинга состояния комплекса, полностью интегрируется с версией 2.0), • Увеличена производительность при работе большого количества пользователей с расписаниями эфира, содержащими большое количество объектов . (A3, NBC), • MXF импорт на более высоких скоростях (XDCam), • Улучшена эргономика OnAir плеера (NBC)

3. Архитектура Dashboard

4. Интерфейс

5. Мониторинг и оповещение о проблемах

6. Генерация технических (пользовательских) отчётов • Selected screen shots

7. Генерация бизнес-отчётов

8. Dalet 3.0 • Dalet 3.0 – следующая версия • Всё ещё производится большое количество разработок • Релиз версии запланирован на NAB ’09 • Все Демо-стенды на NAB будут с версией 3.0 • 3.0 является полностью модернизированной версией 2.0 • Разработка начата в Январе 2008 • А уже в Январе 2009 – версия 3.0 установлена и работаетна канале Fox Speed (USA) • Планируется запуск ещё нескольких каналов до выхода официального релиза 3.0 (S4C, NY1-Buffalo)

9. Функциональные особенности 3.0

10. Что нового в 3.0 – уже доступно (1/2) • Усовершенствованный Ingest : • Динамическое назначение портов (ingest порт назначается или отключается автоматически по заранее установленным правилам (расписанию) • Улучшенная эргономика (Удобство и простота использования) • “Multi-format”-ная поддержка ядром системы : • “reference format” (основной видео формат сайта)больше не существует. • Все форматы могут просчитываться (rendered) • Управление форматом видео в базе (MAM), • Управление метаданными форматов 4:3 and 16:9 • Формат видео может быть изменён. • Информация о формате доступна на FCP через модуль Xtend

11. Что нового в 3.0 – уже доступно (2/2) • Высокая латентность (скорость реакции) • Поддержка “MXF low latency” с серверами Omneon позволяет уменьшить задержку между оцифровкой (ingest) и возможностью монтировать видео до 5 секунд (форматозависимая величина) • Используя “FCP grab frame though Xtend” (запись файла во время рендеринга) : позволяет Dalet контролировать процесс рендеринга на FCP (только для DV based форматов, SD и HD): • “While” (В то время как ..) сценарии теперь возможны во время рендеринга на FCP, • Потоки на накопители уменьшаются (исключается процесс запаковки и распаковки видео файлов) • Поддержка форматов DVCPro HD • Сквозной технологический процесс в DVCProHD, включая рендеринг, оцифровку (ingest)- FIFO или линейную • Поддержка 720p • Поддержка 1080i

12. Что нового в 3.0– тестируется CGs в timeline: • CG объект может быть добавлен в Dalet MediaCutter timeline, (c входными и выходными точками и длительностью), • Это будет являться командой к запуску CG как вторичного события во время эфира, • Информация об объекте CG – это только метаданные, т.е в случае архивации видео будет сохранено без какого либо графического оформления. • Возможен предпросмотр CG в приложении MediaCutter, • Крайне востребованная пользователями функция.

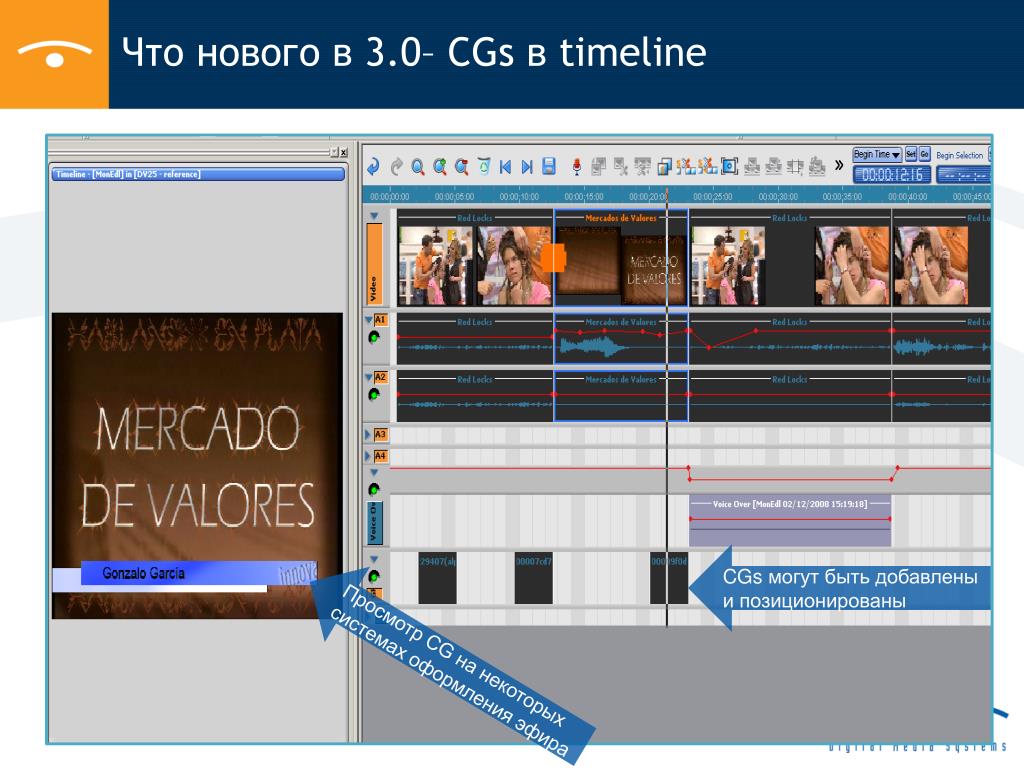

13. Что нового в 3.0– CGs в timeline CGs могут быть добавлены и позиционированы Просмотр CG на некоторых системах оформления эфира

14. Что нового в 3.0– CGs в timeline … и далее проиграны автоматически CG будут в вёрстке как вторичное событие …

15. Что нового в 3.0– CGs в timeline • Планируется к использованию на NBC, NY1, News14. • Другие клиенты тоже сильно заинтересованы • Интеграция осуществлена с системой Avid Deko, планируется с Chyron и VizRt . По запросу, возможна интеграция с другими системами оформления эфира.

16. Что нового разрабатывается для 3.0 Новый модуль импорта P2/XDCam • Поддержка нескольких карт (для P2) • Mark-in и Mark-out в “proxy” (низком разрешении) • Исходные клипы: Возможность просмотра каждого индивидуально , либо сразу всех на “timeline” • Импорт клипов: возможен импорт как одного клипа , так и нескольких сразу

17. Что нового разрабатывается для 3.0 – MXF Importer

18. Что нового разрабатывается для 3.0 Новый Interweb Клиент

19. Что нового разрабатывается для 3.0 Поддержка GOP форматов • Версия 2.0 • Сегодня в версии 2.0 ,для просмотра и рендеринга в Dalet,мы поддерживаем I-frame толькопросмотра wmv файлов. • GOP формат поддерживается только для оцифровки(ingest) и выдачи в эфир с серверов , а также для транскодирования с генерацией “proxy” копии. • Такая модель работы используется на TMZ, Al Watan, Orange Foot • Новая система будет поддерживать GOP форматы: • Возможен просмотр (перемотка, Джог\Шаттл ….) даже в случаях проигрывания во время записи , рендеринга. • Рендеринг в GOP форматах. • Что это значит: • Полная поддержка GOP HD форматов (XDCam HD и HDV) • Использование MPEG-4 GOP для “proxy”.

20. Что планируется в 3.0

21. Что планируется в 3.0 Смешивание различных форматов изображенияв MediaCutter • Поддержка 4:3 и 16:9 материаловв Dalet MediaCutter • Возможности: • Выбор формата изображения для проекта в Dalet MediaCutter • Автоматическая конвертация формата в единый формат проекта всех материалов из “timeline” • Возможность добавлять “wings” (статическое изображение) для заполнения чёрных частей изображения :

22. Что планируется в 3.0– Новый поисковый модуль Использование современного SolR поискового движка потенциально добавляет следующие возможности : • Эффективный “Cascaded” (каталожный)и “Faceted” (классификации) поиск • “Federated” (поиск по нескольким БД) (TSR пример: tsr.ch) • Языковый анализ

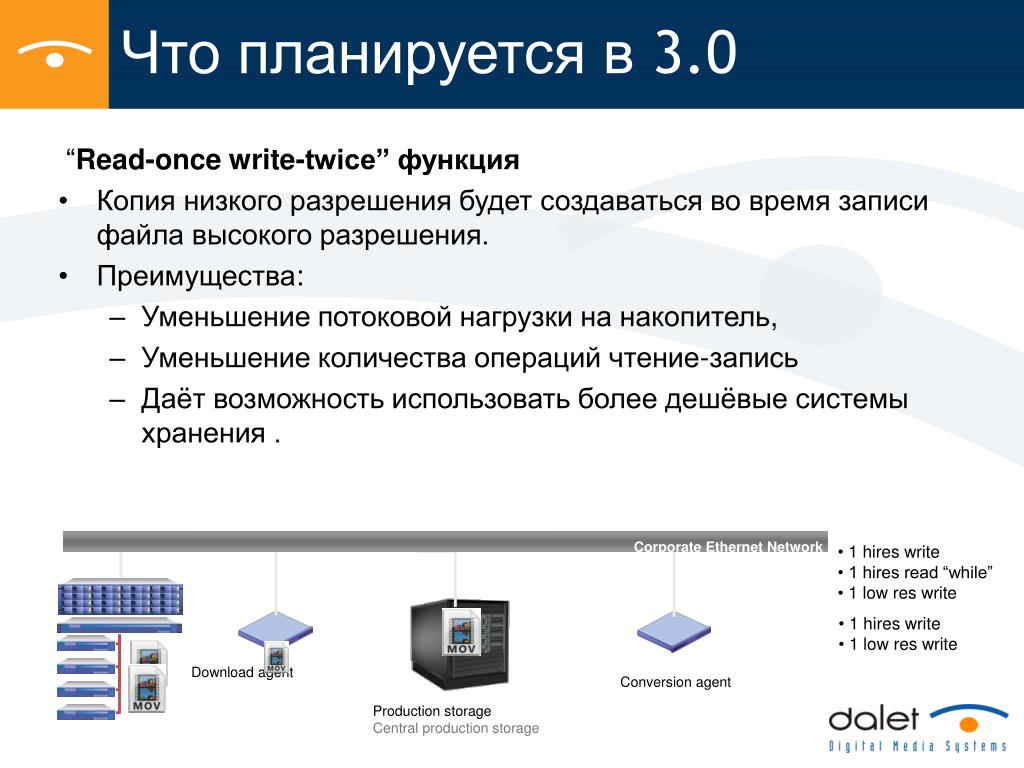

23. Что планируется в 3.0 “Read-once write-twice” функция • Копия низкого разрешения будет создаваться во время записи файла высокого разрешения. • Преимущества: • Уменьшение потоковой нагрузки на накопитель, • Уменьшение количества операций чтение-запись • Даёт возможность использовать более дешёвые системы хранения . Corporate Ethernet Network • 1 hires write • 1 hires read “while” • 1 low res write • 1 hires write • 1 low res write Download agent Conversion agent Production storage Central production storage

24. Что планируется в 3.0 Платформа автоматизации вещания и подготовки материалов • Будет добавлено : • Область вторичных событий в модуле News Edit (Production / Automation) • Подготовка материалов : • Автоматическая загрузка эфирных событий и автоматический инжест. • Запись эфирного материала после его проигрывания • Заполнение пустых мест в расписании • Непрерывный (кольцевой) эфир • Проигрывание видео по входным и выходным точкам без нарезки • И другие функции автоматизации подготовки и выпуска

25. Что планируется в 3.0 Sections in NewsEdit

26. Примеры инсталляций

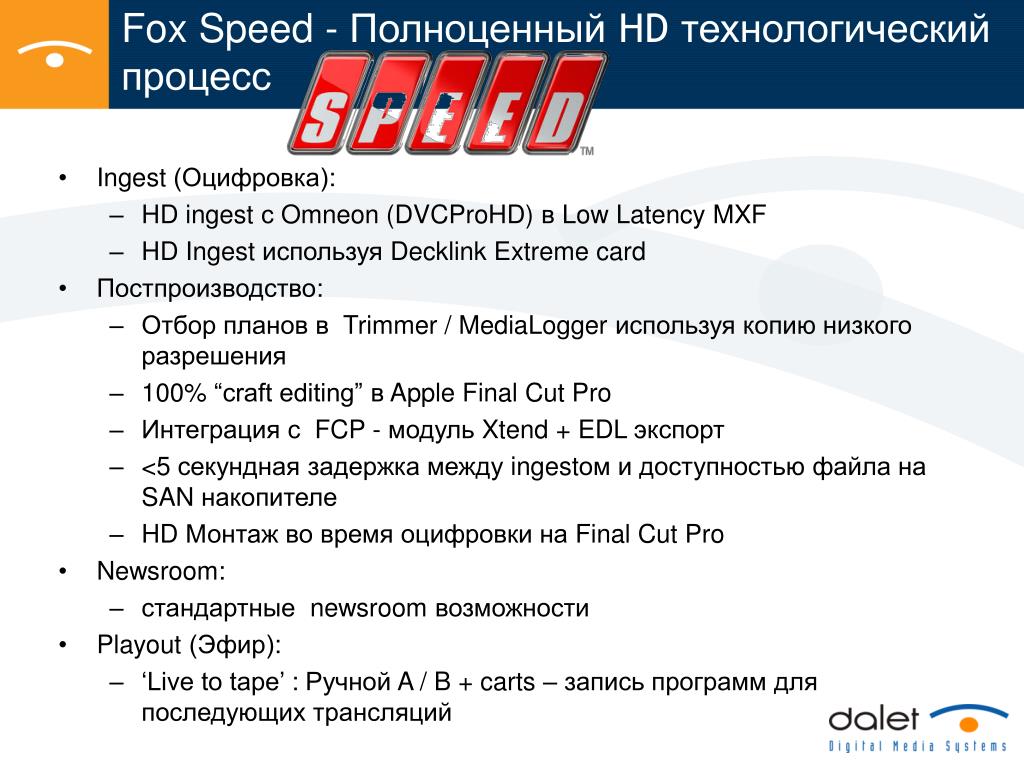

27. Fox Speed - Полноценный HD технологический процесс • Ingest (Оцифровка): • HD ingest с Omneon (DVCProHD) в Low Latency MXF • HD Ingest используя Decklink Extreme card • Постпроизводство: • Отбор планов в Trimmer / MediaLogger используя копию низкого разрешения • 100% “craft editing” в Apple Final Cut Pro • Интеграция с FCP - модуль Xtend + EDL экспорт • <5 секундная задержка между ingestоми доступностью файла на SAN накопителе • HD Монтаж во время оцифровки на Final Cut Pro • Newsroom: • стандартные newsroom возможности • Playout (Эфир): • ‘Live to tape’: Ручной A / B + carts – запись программ для последующих трансляций

28. Требования клиента • Технические требования: • Full HD постпроизводство в формате DVCProHD - SD нет вообще ! • Экономный HD ingest - комбинация: • 31 IT-based HD ingest, используя Decklink Extreme cards и Dalet encoding • 9 Omneon DVCProHD портов • Накопитель (монтаж во время оцифровки (DVCProHD) в Final Cut Pro) • Большое количество “craft editing” – монтаж в высоком разрешении на внешнем накопителе • Возможность наращивания ( сегодня -125 клиентов, 40 ingest, 15 эфирных плееров, 60 серверов приложений)

29. Блок-схема Fox Speed

30. Новые возможности:MXF Low Latency • Требования клиента: • Fox Speed Channel требовал обеспечения доступа к файлам Высокого Разрешения , для осуществления монтажных операций в течении нескольких секунд после начала оцифровки. Техническое решение: • Файлы записываются в MXF Low Latency (wrapper) формате , вместо Quicktime Reference на сервера Omneon Spectrum • FTP transfer вместо UNC • В результате : • Файлы в формате DVCProHD доступны на накопителе SAN через несколько секунд после начала записи.

31. Новые возможности:Монтаж на FCP во время записи на внешних портах • Требования клиента: • Видеомонтажёры должны иметь возможность монтировать матерал в Video HD во время его оцифровки на внешних портах. • Решение : • Генерация Quicktime reference файла, доступного для FCP во время внешней записи. • Результат: • Видеомонтажёры на FCP могут начинать работать с DVCPro HD файлами через несколько секунд после начала записи

32. Новые возможности (планируется):Модуль Xtend: frame grab • Требования клиента: • Необходимо отправлять файлы на эфирный сервер во время рендеринга на Final Cut Pro • Генерация файлов низкого разрешения во время рендеринга на Final Cut Pro • Решение : • Используется ‘frame grab mode’ в модуле Xtend / Apple Final Cut Pro для рендеринга видео файлов непосредственно на центральный накопитель , что позволит осуществлять с ними любые операции – миграция, копирование и т.д. Результат: • Оперативность прихода материалов на эфир • Отпадает необходимость : • Рендерить на FCP файлы в “self contained mov” • Ждать когда процесс закончится , прежде чем отправить материал на эфирные сервера , либо сделать копию низкого разрешения • Глобальное уменьшение потоковой нагрузки на накопитель

33. О клиенте • Владелец France Telecom • Крупнейший во Франции сотовый и интернет провайдер (предлагает своим клиентам программу “Triple Play” : Internet, TV, Telephone) • Планирует предложить своим клиентам дополнительные ТВ сервисы и программы . • Сейчас уже обладает правами на French “Ligue 1” of Football, имеет договор с компаниями Warner Bros, Gaumont, HBO, MGM на вещание 5-ти ТВ каналов с фильмами и сериалами: CineMax, CineHappy, CineChoc, CineNovo, CineGeants

34. Задачи, Решение, Преимущества Проектные задачи Решение Преимущества • MAM должен содержать медиаданные и метаданные всех программ • Необходим процесс контроля качества QC на: - Этапе записи - Этапе подготовкии подписании к эфиру • Интеграция с различными модулями 3-их производителей: - MediaGenix (scheduling) - Omneon (ingest and QC) - Apple FinalCutPro - ZeitTanker (subtitling) - DP600 (Dolby Encoding) - SGT (playoutautomation) • Dalet Media Library MAM: • 1 HD ingest портна Omneon • HD/SD File based ingest • 5 FCP рабочих станций • 5 Dalet рабочих станций на VMware для ingest, MAM, logging и Cart playout • Стандартная интеграция с • Apple FCP с Xtend • Omneon • XML интеграция с • MediaGenix • CJI Conformation Tool (subtitling, Dolby encoding) • SGT • Модульность и гибкость решения с возможностью менять технологию в будущем • Объединение различных специфичных модулей в единый комплекс • Простота пользования клиентской частью

35. Блок-диаграмма Orange ROOM 5 ROOM 3 ROOM 1 ROOM 2 ROOM 4 NLEFinalCutProXtend MAM, Ingest, QCMedialogger, AM Recording , Carts NLEFinalCutProXtend MAM, QCMedialogger, AM, Carts NLEFinalCutProXtend MAM, QCMedialogger, AM, Carts NLEFinalCutProXtend MAM, QCMedialogger, AM, Carts NLEFinalCutProXtend MAM, QCMedialogger, AM, Carts VTR SD/HD TV Monitor TV Monitor TV Monitor TV Monitor TV Monitor SD/HD SD/HD SD SD SD Ethernet Network HD HD Ingest and SD/HD Quality Control Omneon SpectrumMultiport 5301 (1 HD In + 1 SD Out) Mediaport 4101 (1 HD/SD Out) Dalet Workflow Engine and Content Catalogue MSSQL 2005 and Dalet application servers HD/SD Quality ControlOmneon Spectrum Multiport 5301 (2 SD Out) Mediaport 4101 (1 HD/SD Out) Online production storage Intellique Key Ethernet RS-232/422 Fiber Channel SDI Scheduling System XML integration with MediaGenix Media Conformation (DolbyE, Subtitling) XML Integration and media Exchange with CJI Media Conf Tool Servers Playout automation XML integration and media exchange with SGT XML

36. Рабочие потоки: Получение метаданных XML MediaGenix метаданные имортируются в Dalet как XML Asset форма создаётся в Dalet с метаданными

37. Рабочие потоки: Получения медиаданных Media Медия может имортироваться из Watch Folder… или записываться с магнитофона на порт Omneon XML автоматически экспортируется в MediaGenix Как только медия доступно – статус его меняется XML

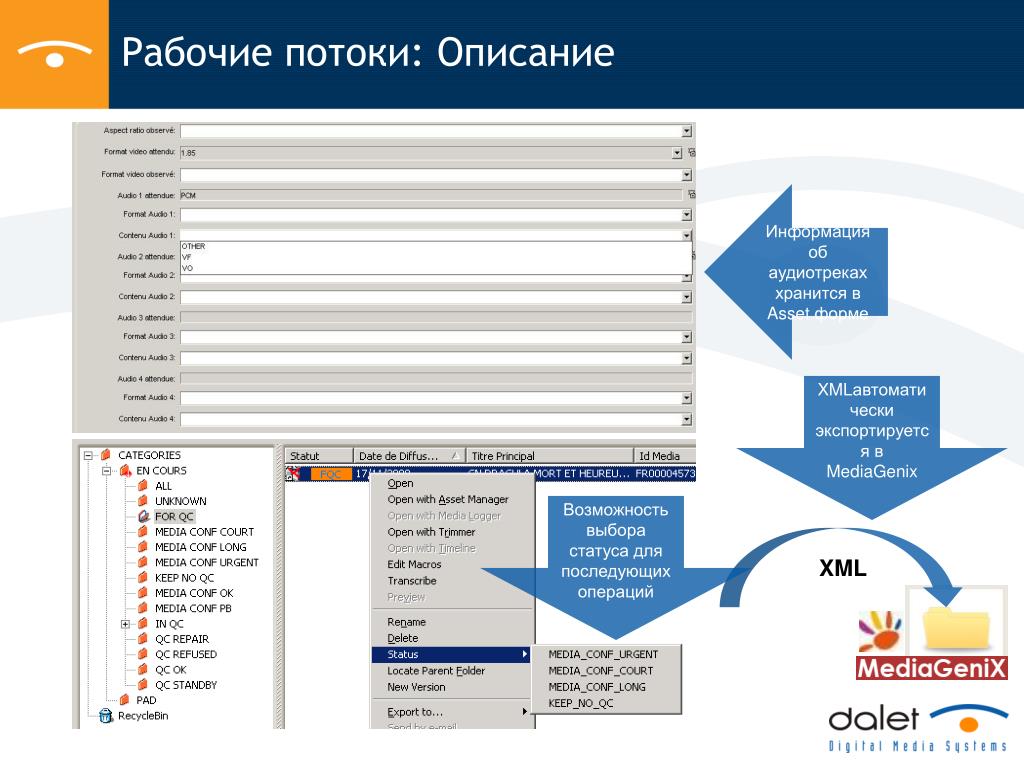

38. Рабочие потоки: Описание Информация об аудиотрекаххранится в Asset форме XMLавтоматически экспортируется в MediaGenix Возможность выбора статуса для последующих операций XML

39. Рабочие потоки: Контроль качества (QC) Media и XML импортируются из Media Conf XMLmedia Статус менятся XML автоматически экспортруется в Mediagenix XMLmedia QCна Omneon Если media подписан к эфиру, media и XML отсылаются на SGT

40. Другие примеры : S4C – Корпоративный MAM • Аналогично на каналах ABS-CBN , Asturias • Leads: MCOT (Thailand), Chello (Spain), MBC (Korea), …

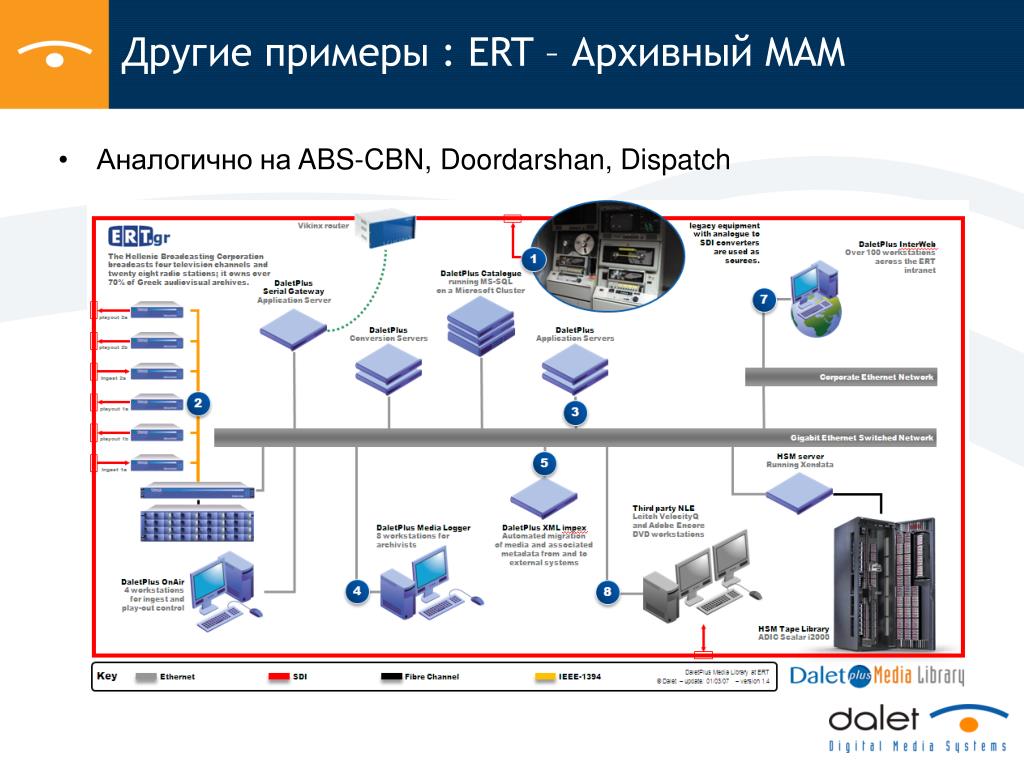

41. Другие примеры : ERT – Архивный MAM • Аналогично на ABS-CBN, Doordarshan, Dispatch

42. Преимущество Dalet Возможно “склеить” ВСЁ !!! “ Dalet Enterprise Edition Dalet Interface ( MOS, xml, API, Marquis ) NLE NRCS Archive In-house software …

43. Примеры инсталляций Fox Speed Спасибо за внимание
