Valmkonstruktioner

Valmkonstruktioner. Nye begreber. Valm = Gavl i vinkel Grat = Udvendig tagsammenskæring. Underklo = Lille spids under grat. Udmidtlinger = Redegørelse for sande længder. Skifter = Del af spær. Kel = Modsat af grat. Skotrende = Indvendig tagsammenskæring.

floriane
Download Presentation

Valmkonstruktioner

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Valmkonstruktioner

  2. Nye begreber. • Valm = Gavl i vinkel • Grat = Udvendig tagsammenskæring. • Underklo = Lille spids under grat. • Udmidtlinger = Redegørelse for sande længder. • Skifter = Del af spær. • Kel = Modsat af grat. • Skotrende = Indvendig tagsammenskæring. • Sande oversmig = Skæreskabelon.

  3. Hvordan ser det ud?

  4. Gammel!

  5. Nyt

  6. Det går aldrig af mode.

  7. Også i aluminium

  8. Som pynt

  9. Stor og lille

  10. Halvvalm

  11. Halvvalm.

  12. Andre steder

  13. I familien

  14. Kel/skotrende

  15. Stor kel

  16. Lille kel

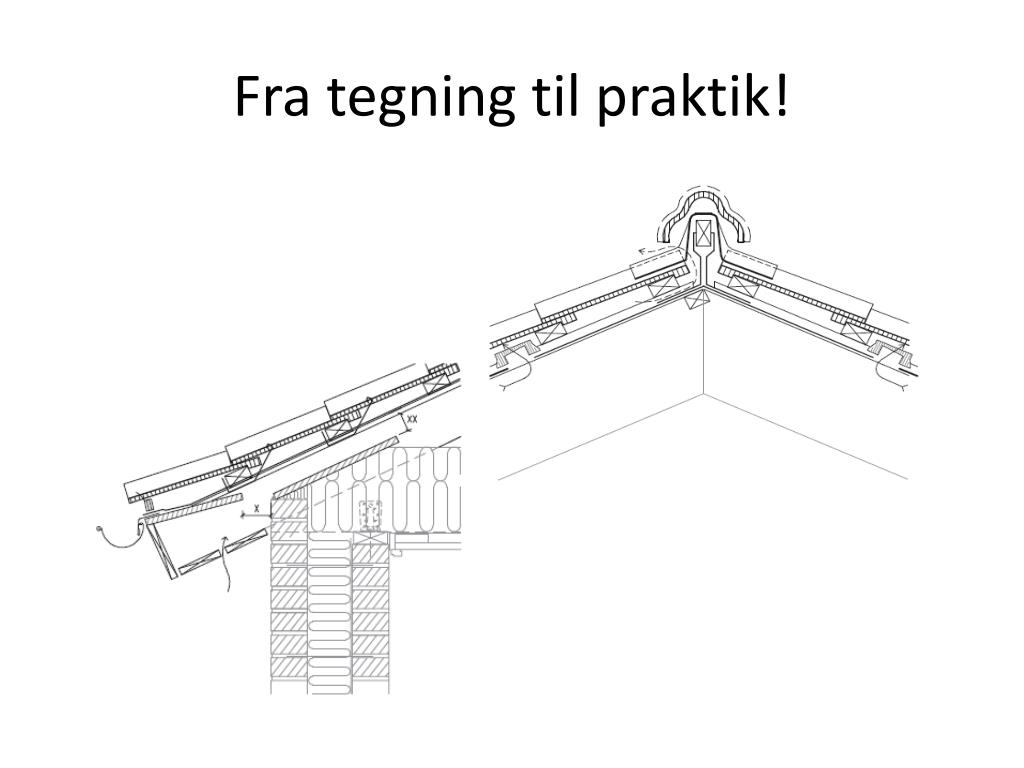

  17. Fra tegning til praktik!

  18. Hvordan kommer vi der til?

  19. Øvelse Tegning fra arkitekt!

  20. Øvelse

  21. Valm fra facade.

  22. Regneøvelse.

  23. Lodret billede!!

  24. Resultat af regneøvelse. 750 mm. 51,34 grader 37,99 grader 960,47 mm. 1218,61 mm. 1060,66 mm.

  25. Øvelse. • Med de mål du nu er i besiddelse af skal du nu udføre en udfoldning af tagfladen, hvor tag- fladerne hænger sammen over graterne. Tegningen klippes ud og foldes over graterne så der fremkommer en model af tagfladerne.

  26. Anvend dine mål fra trigonometri opgaven. Kontrol kan evt. udføres på model af konstruktionen. 1500 mm.

  27. Hvordan kommer vi videre?

  28. Lærebogen Så skal vi i gang med bogen: ”Tagkonstruktioner” • Bogen er i din bogpakken og vil den vil danne grundlag for opsnøringsteori angående grater. • Det stof du skal anvende til grater starter på side 70. På side 71 er der en opskrift på fremgangsmåden i opsnøring og udførelse af tegnearbejdet til emnet grat/valm. • Side 70 – 119

  29. Lærebogen til tagkonstruktioner

  30. Papirformat: A2 Grundplan tegnes op med undtagelse af fodremme, som først kan tegnes når deres stilling er bestemt i spærprofilerne. Remmene blades sammen i hjørnerne. Spærene samles med kiptab. Der udføres underklo hvis muligt. Sand størelse af oversmig vises i plan. Sandlængde og hældning på profiler beregnes. Oplæg til Cases.

  31. Der udføres tegning plan og opstalt. Der udføres: • spærprofil med omkantning. • skiftespær med omkantning. • Gratprofil med omkantning. • Spor på plan og opstalt samt profiler/omk. Tegningen evalueres af underviser i henhold til aftalt byggemøde. Godkendt tegning er minimumskrav for bestået kursus. - Udfør disponeringstegning til praktikdelen (pas på, plads) God arbejdslyst!
