第一章 桌面计算机系统组件

Strata PC HTE 硬件技术工程师. 第一章 桌面计算机系统组件. 学习目标. 认识桌面计算机系统 根据外观和定义识别桌面系统的各模块 了解现场可更换部件的概念. 课程目录. 1.1 桌面计算机系统 1.2 桌面系统的硬件组成 1.3 现场可更换部件. 桌面计算机系统. 桌面计算机系统. 硬件 软件. 桌面系统的硬件组成. 主机. 处 理. 存 储. 外设. 输 出. 输 入. 输 入. 处 理. 存 储. 输 出. 桌面系统按功能区分为：输入、处理、存储、输出.

florence-holder
Download Presentation

第一章 桌面计算机系统组件

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Strata PC HTE硬件技术工程师 第一章 桌面计算机系统组件

  2. 学习目标 • 认识桌面计算机系统 • 根据外观和定义识别桌面系统的各模块 • 了解现场可更换部件的概念

  3. 课程目录 • 1.1 桌面计算机系统 • 1.2 桌面系统的硬件组成 • 1.3 现场可更换部件

  4. 桌面计算机系统

  5. 桌面计算机系统 硬件 软件

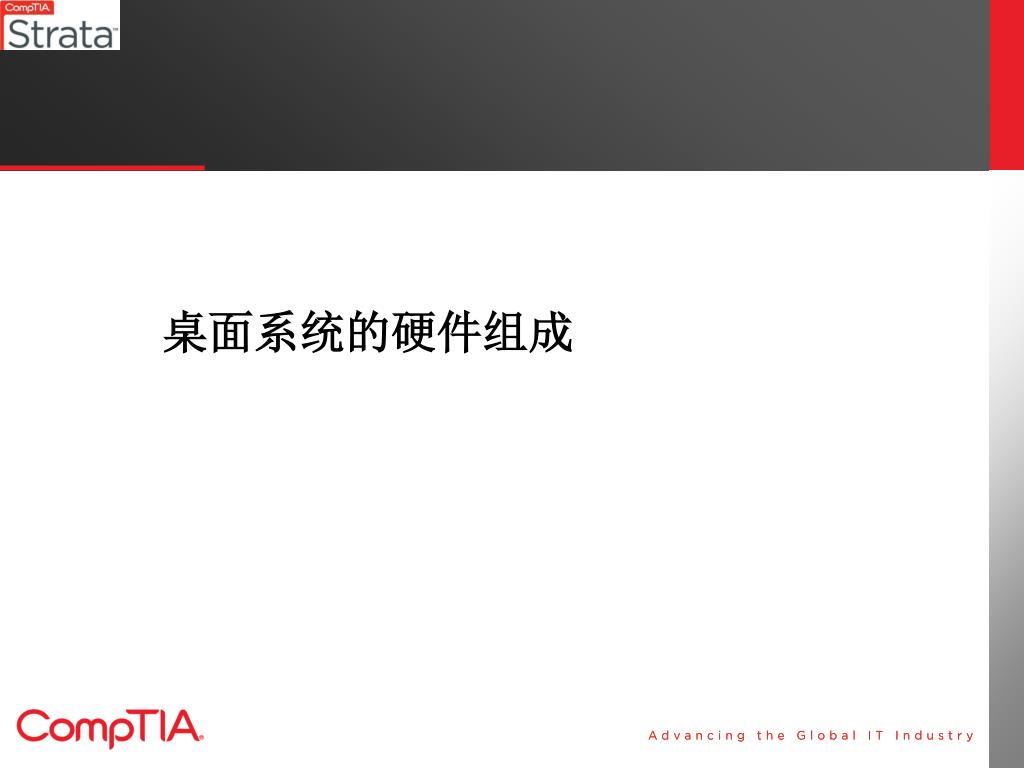

  6. 桌面系统的硬件组成

  7. 主机 处 理 存 储 外设 输 出 输 入

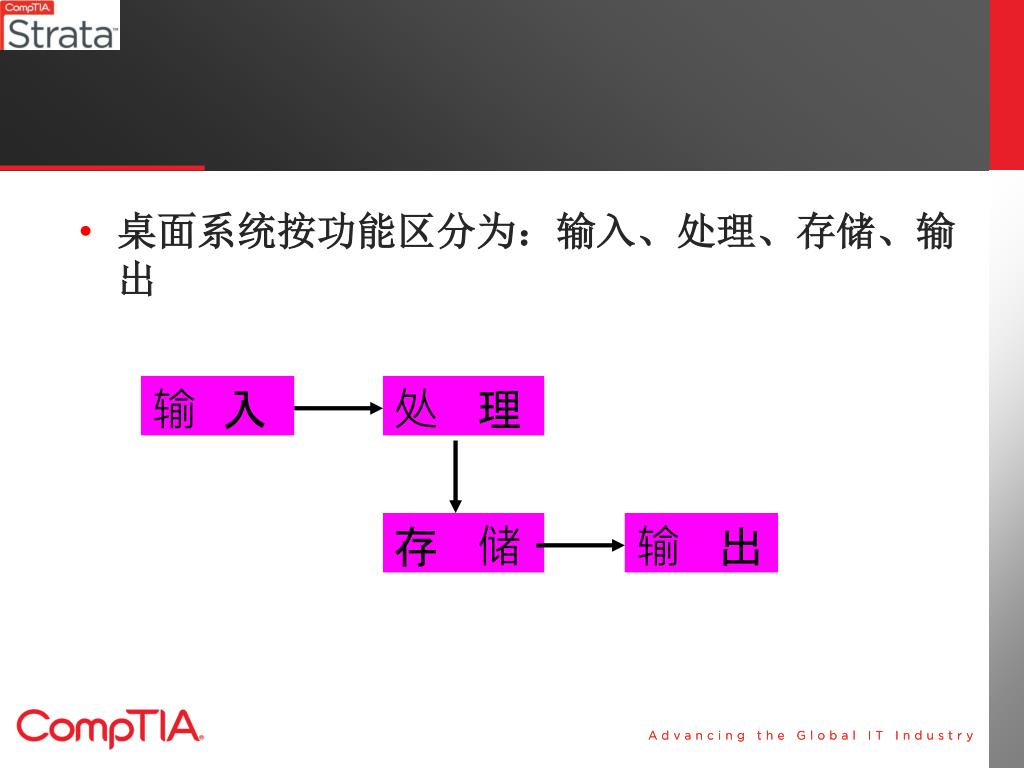

  8. 输 入 处 理 存 储 输 出 • 桌面系统按功能区分为：输入、处理、存储、输出

  9. 1.2.1 主机箱内部硬件 • 1.2.2 输入输出设备 • 1.2.3 输入输出设备和主机的连接

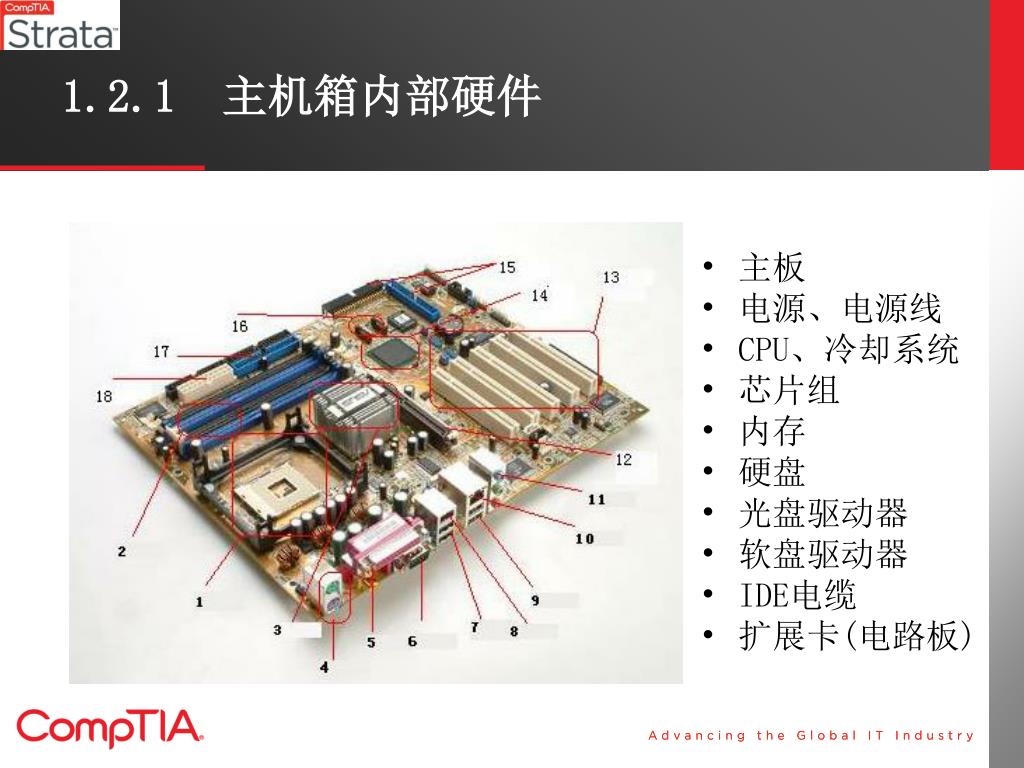

  10. 1.2.1 主机箱内部硬件 • 主板 • 电源、电源线 • CPU、冷却系统 • 芯片组 • 内存 • 硬盘 • 光盘驱动器 • 软盘驱动器 • IDE电缆 • 扩展卡(电路板)

  11. 1 CPU 2 内存 3 北桥芯片 4~9 外设接口 • AGP插槽 13 PCI插槽 14 南桥芯片 15 并行ATA 16 串行SATA 17 软驱 18 主板上的电源插座

  12. 主板 • 主板的主要目的是给CPU提供一个放置的场所，同时允许所有设备能够和CPU进行通信，允许所有设备之间能互相进行通信。

  13. 主板

  14. 芯片组 • 芯片组是主板的核心，它对主板性能起决定性作用。 • CPU工作需要芯片组给它帮忙，控制进出CPU的数据流和指令流，并精确同步所有处理过程； ※ 所以在新规格处理器推出之时必定会相 应的主板芯片组同步推出，它是与处理器保持同步的。

  15. 两个芯片：北桥和南桥 • 通常北桥芯片是离处理器最近的一块芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。 • 南桥芯片离处理器比较远，因为它所连接的I/O总线较多，离处理器远一点有利于布线。

  16. 南桥芯片

  17. 北桥芯片

  18. 主板的分类 • 针对不同用户分类 • 按主板上 I/O 总线的类型分类 • 按主板的尺寸分类

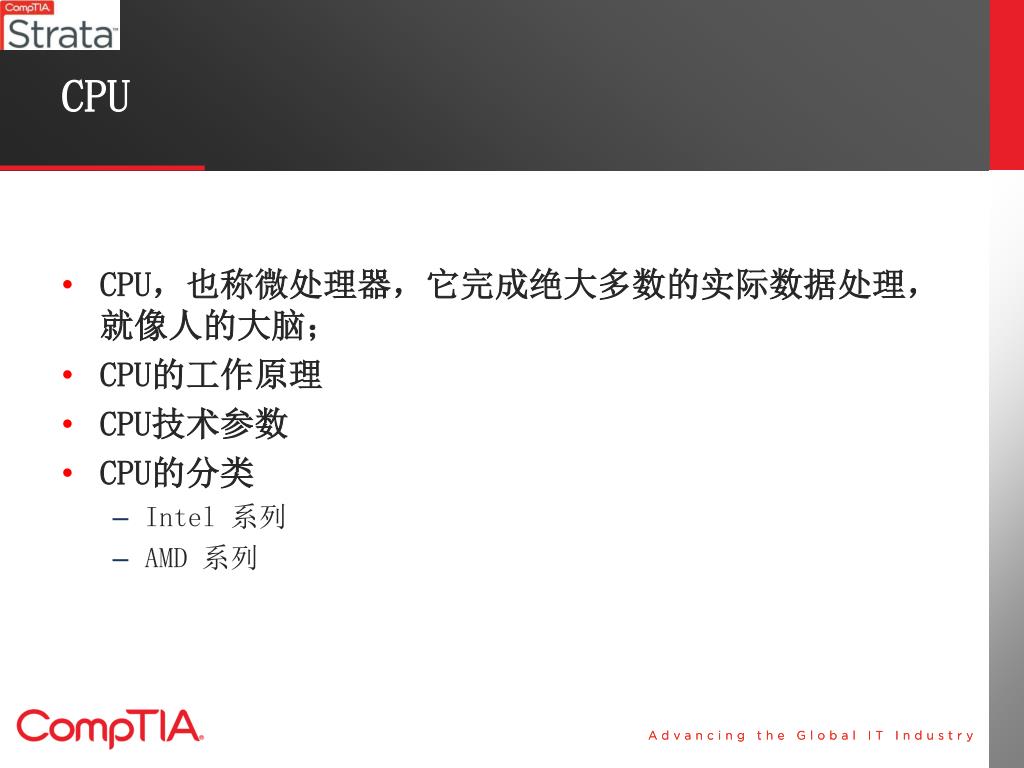

  19. CPU • CPU，也称微处理器，它完成绝大多数的实际数据处理，就像人的大脑； • CPU的工作原理 • CPU技术参数 • CPU的分类 • Intel 系列 • AMD 系列

  20. Intel Pentium Intel Pentium MMX CPU

  21. Intel Pentium 4 Intel Pentium 3

  22. Intel Pentium D 和 Intel Pentium EE

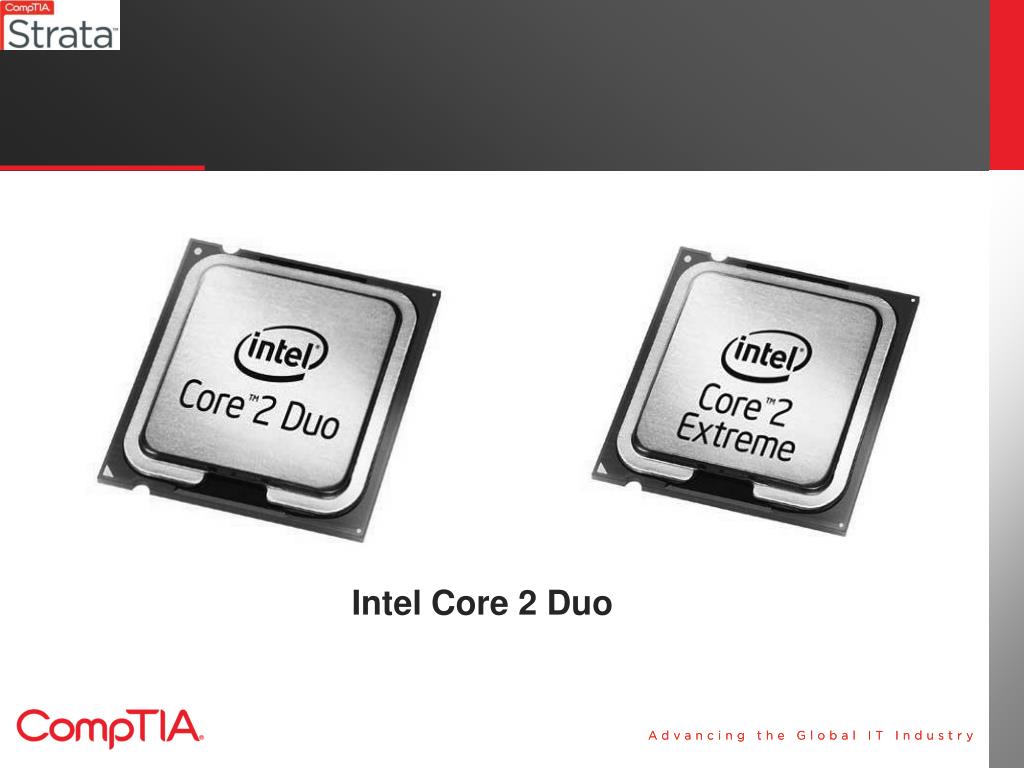

  23. Intel Core 2 Duo

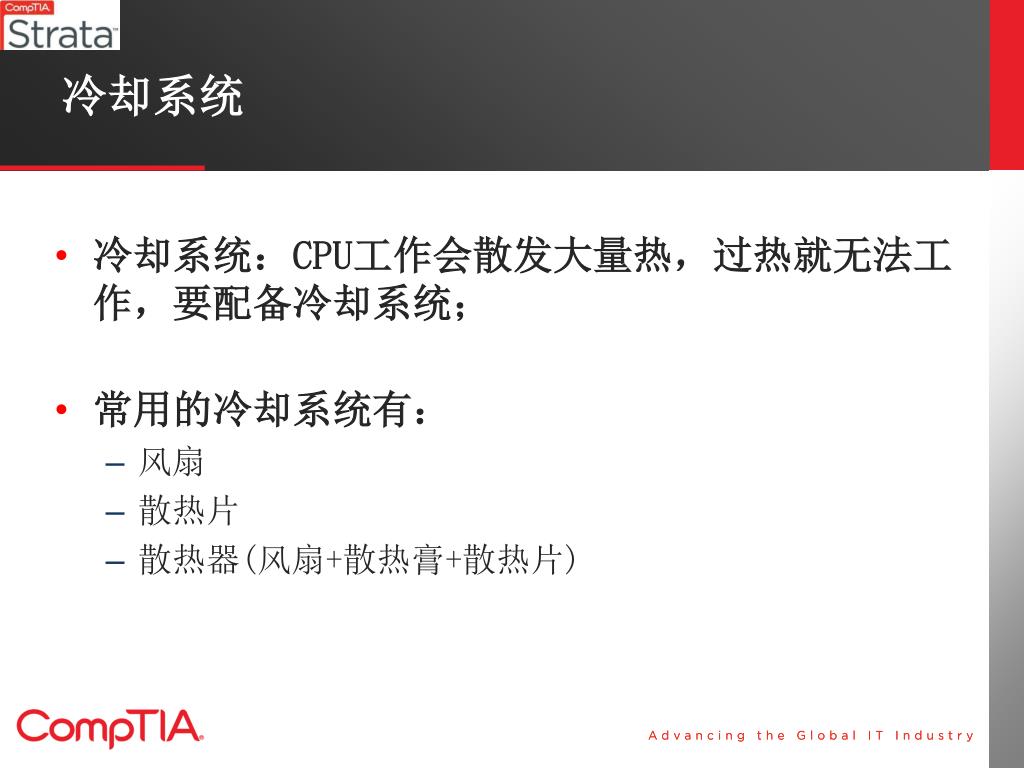

  24. 冷却系统 • 冷却系统：CPU工作会散发大量热，过热就无法工作，要配备冷却系统； • 常用的冷却系统有： • 风扇 • 散热片 • 散热器(风扇+散热膏+散热片)

  25. 冷却系统-风扇 冷却系统-散热片

  26. 冷却系统-散热器

  27. 存储器 • 存储器：是用来存储程序和数据的部件，对于计算机来说，有了存储器，才有记忆功能，才能保证正常工作。 • 存储器的种类很多，按其用途可分为主存储器、高速缓存、BIOS和辅助存储器。

  28. 内存 • 主存储器又称内存储器（简称内存）。 • 内存用来存储正在运行的程序和正在处理的数据， 容量越大运行系统和软件效果就越好。

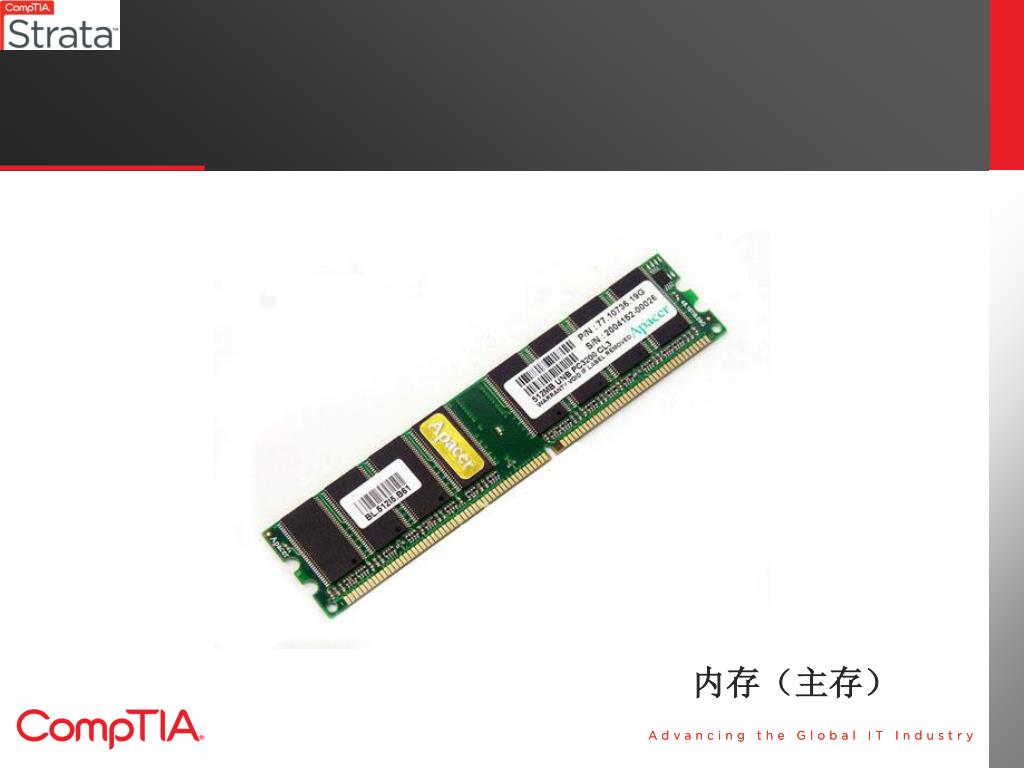

  29. 内存（主存）

  30. 现在计算机的主存储器容量有 512MB、1GB、2GB 或更高 • 物理实质：是一组或多组具备数据输入输出和数据存储功能的集成电路，内存只用于暂时存放程序和数据，一旦关闭电源或发生断电，其中的程序和数据就会丢失。

  31. 高速缓存 • 又称 Cache，它位于 CPU 和主存储器之间，容量较小，速度很快，通常用 SRAM 组成。 • 由于 CPU 运算速度要比内存读写速度快得多，这样 CPU就要耗费很长的时间等待数据到来或将数据写入到内存。 • 为了解决 CPU 运算速度与内存读写速度不一致的矛盾， 出现了高速缓存。

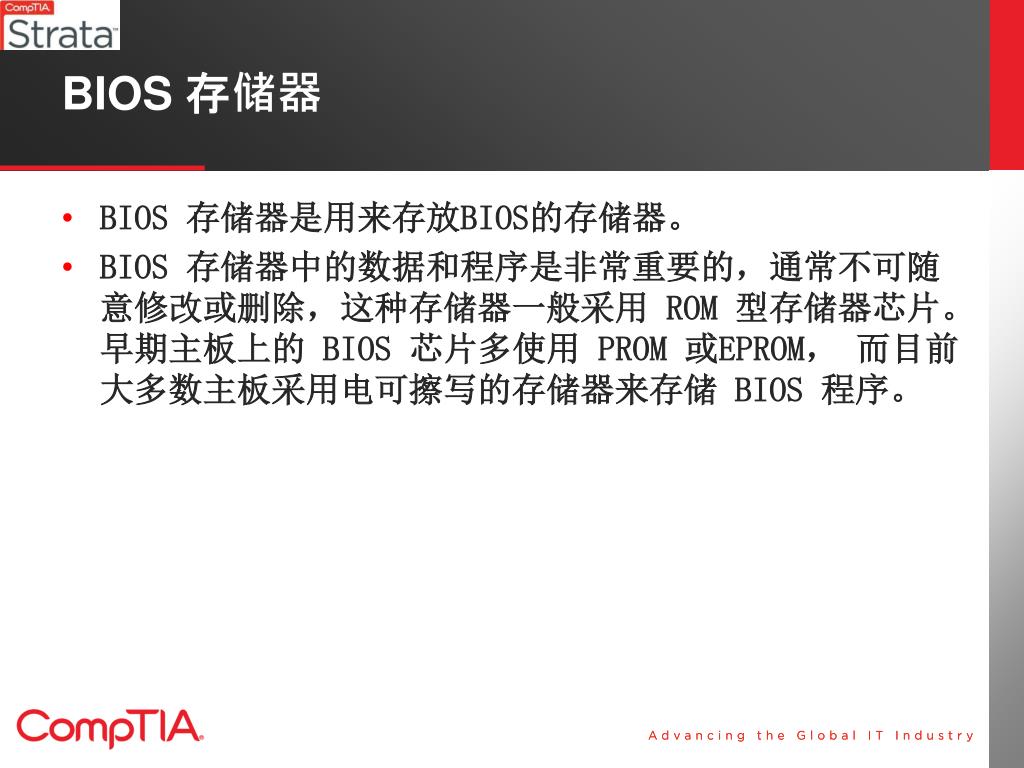

  32. BIOS 存储器 • BIOS 存储器是用来存放BIOS的存储器。 • BIOS 存储器中的数据和程序是非常重要的，通常不可随意修改或删除，这种存储器一般采用 ROM 型存储器芯片。早期主板上的 BIOS 芯片多使用 PROM 或EPROM， 而目前大多数主板采用电可擦写的存储器来存储 BIOS 程序。

  33. BIOS 存储器

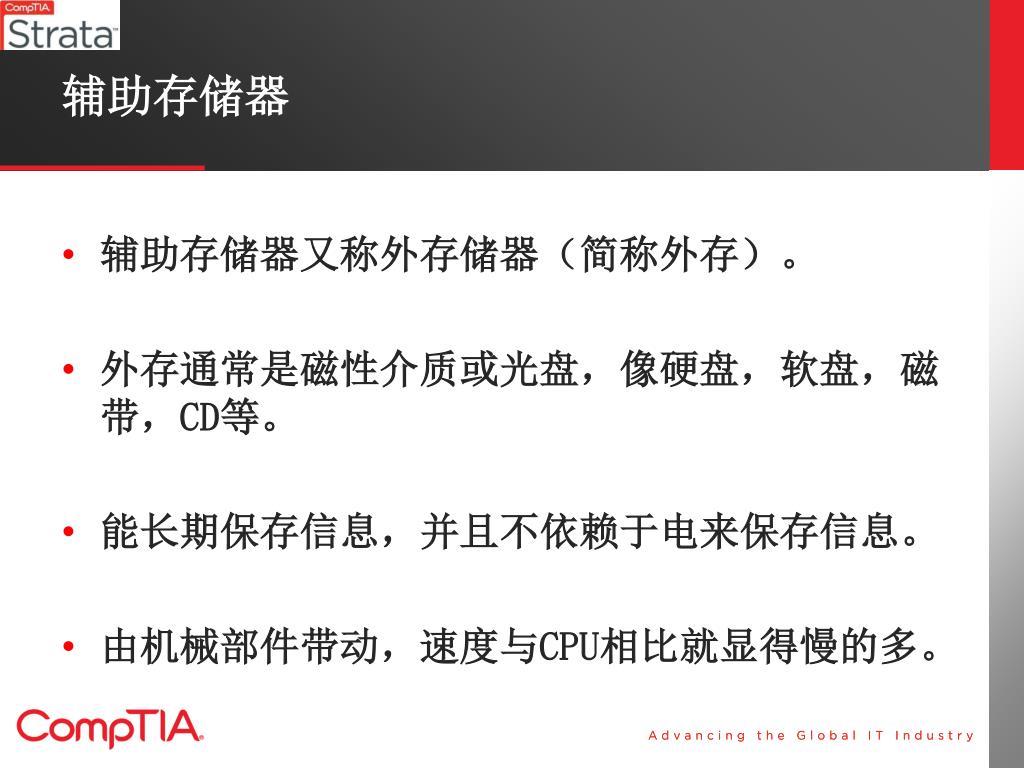

  34. 辅助存储器 • 辅助存储器又称外存储器（简称外存）。 • 外存通常是磁性介质或光盘，像硬盘，软盘，磁带，CD等。 • 能长期保存信息，并且不依赖于电来保存信息。 • 由机械部件带动，速度与CPU相比就显得慢的多。

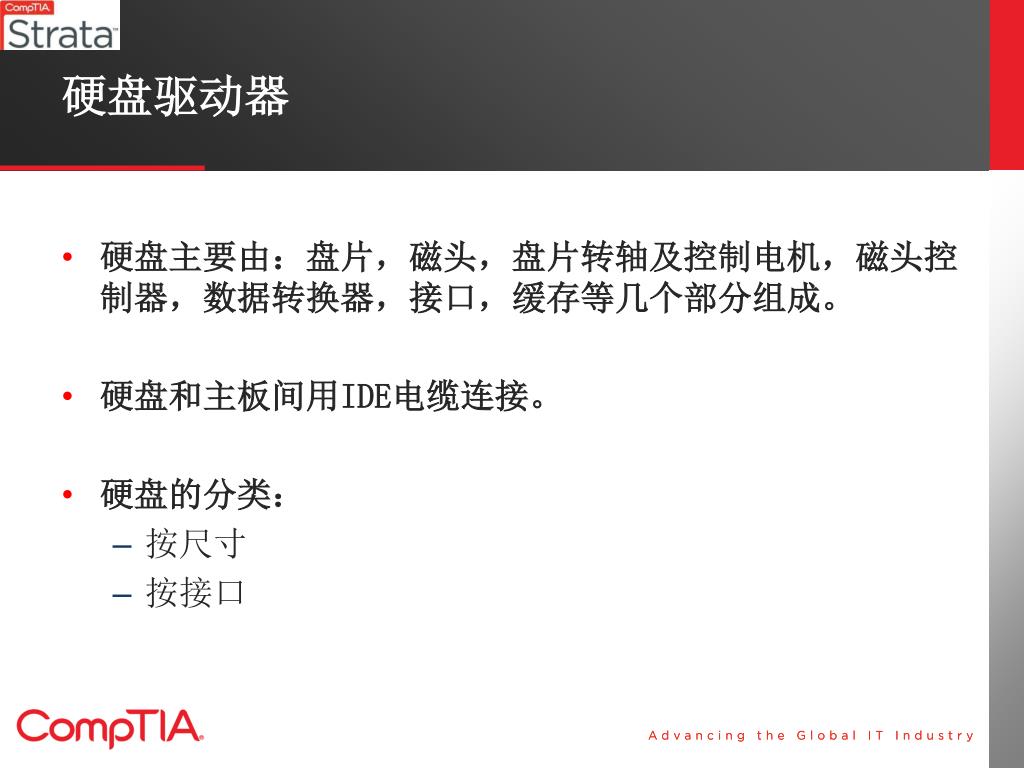

  35. 硬盘驱动器 • 硬盘主要由：盘片，磁头，盘片转轴及控制电机，磁头控制器，数据转换器，接口，缓存等几个部分组成。 • 硬盘和主板间用IDE电缆连接。 • 硬盘的分类： • 按尺寸 • 按接口

  36. 硬盘驱动器 IDE电缆

  37. 硬盘驱动器工作原理

  38. 光盘驱动器 • 光盘驱动器：是一个结合光学、机械及电子技术的产品。 • 光盘的工作方式有两种： 恒定线速度和恒定角速度。 • 光驱的分类： • 与主板的连接方式 • 安装的方式 • 光盘驱动器按照格式分类 • 光盘是二级存储器。所以一旦断电，存储在CD上的数据依然可以保留。

  39. 光盘驱动器 光盘

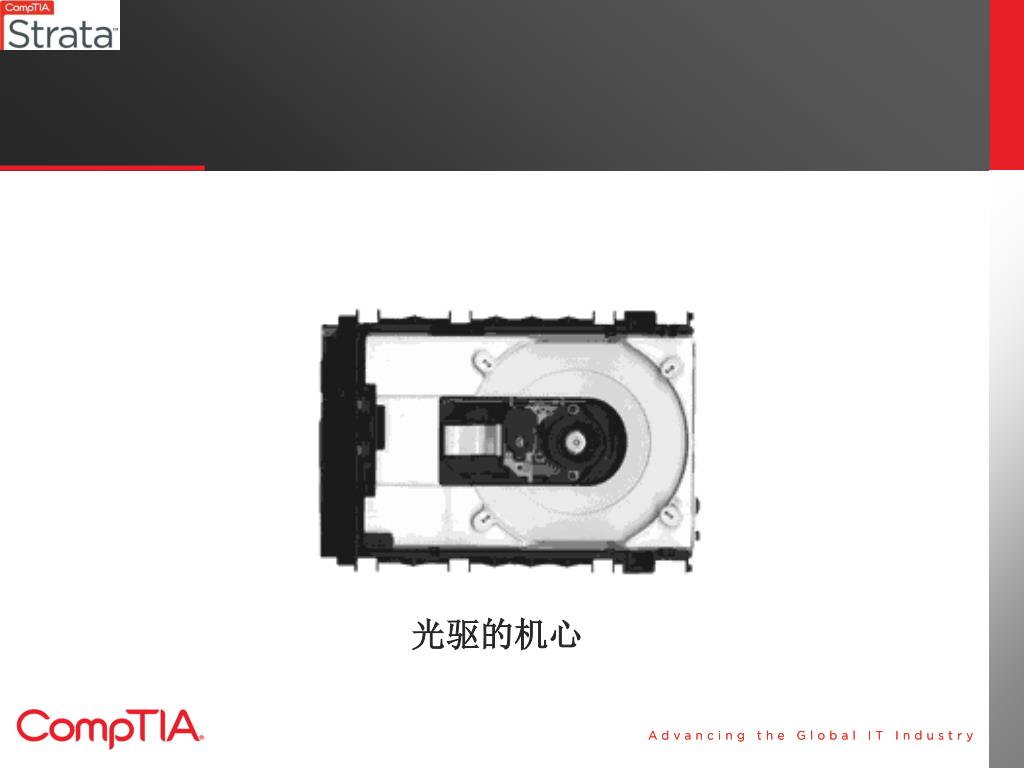

  40. 光驱的机心

  41. 软盘驱动器 • 以前，在机箱内可看到的另一个二级存储设备是软盘驱动器，它能读取可保存1．44MB数据的3寸磁盘。大多数主板为软盘驱动器提供一个插座。 • 当今软盘驱动器不像以前那样必须，而是很少配备。

  42. 软盘驱动器

  43. 移动存储设备 • 移动硬盘 • 容量大 • 速度相对快 • 兼容性好， 即插即用 • 高安全性和可靠性 • 优盘

  44. 扩展卡 • 扩展卡也叫电路板、接口卡，安装在主板上的扩展槽上。 • 按功能分有网卡、调制解调器卡、显卡、声卡等。 • 扩展卡安装好后，接口位于计算机机箱的背面

  45. 显卡 • 显卡是系统必备的设备，负责将 CPU 送来的影像数据处理成显示器可以识别的格式，再送到屏幕上形成影像。 • 主要作用是对图形运算进行加速。负责将CPU送来的的影象数据处理成显示器认识的格式，再送到显示器形成图象。 • 如果CPU的速度非常快，而显示速度却很慢，那就造成了一个“瓶颈”， 运算结果要花很长的时间才能显示到屏幕上。

  46. 显卡主要由显示芯片(即图形处理芯片GraphicProcessingUnit)、显存、数模转换器(RAMDAC)、VGABIOS、各方面接口等几部分组成。显卡主要由显示芯片(即图形处理芯片GraphicProcessingUnit)、显存、数模转换器(RAMDAC)、VGABIOS、各方面接口等几部分组成。 • 显卡分为： • ISA显卡 • PCI显卡 • AGP显卡 • PCI-E显卡等

  47. 显卡

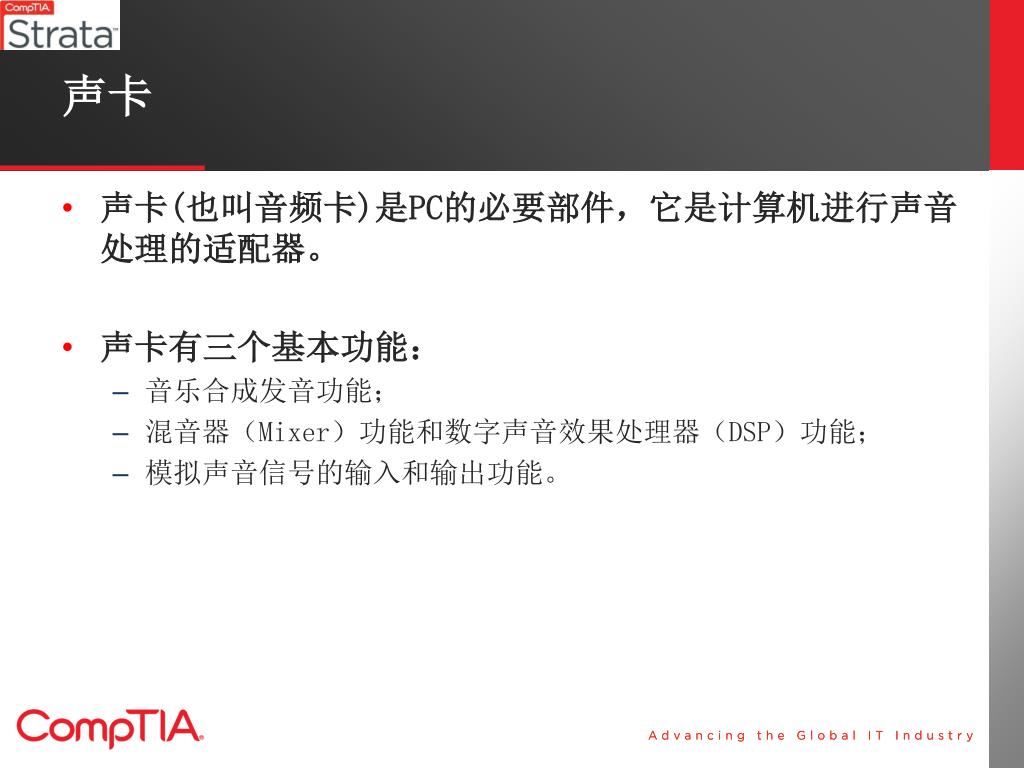

  48. 声卡 • 声卡(也叫音频卡)是PC的必要部件，它是计算机进行声音处理的适配器。 • 声卡有三个基本功能： • 音乐合成发音功能； • 混音器（Mixer）功能和数字声音效果处理器（DSP）功能； • 模拟声音信号的输入和输出功能。
