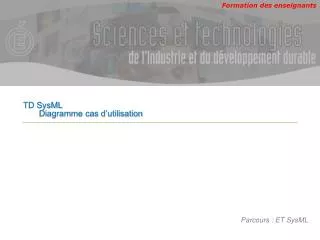

TD SysML Diagramme cas d’utilisation. Parcours : ET SysML. INTRODUCTION. La balance HALO (Terraillon). Caractéristiques : Précision de 1 g ; Charge maximale = 3 kg ; Dimensions : 24 x 19,5 x 3,5 cm Interface Homme/Machine : Bouton Marche/Arrêt/Tare Bouton Conversion g/ml

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about ' Parcours : ET SysML' - flo


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
introduction
INTRODUCTION

La balance HALO (Terraillon)

  • Caractéristiques :
    • Précision de 1 g ;
    • Charge maximale = 3 kg ;
    • Dimensions : 24 x 19,5 x 3,5 cm
    • Interface Homme/Machine :
      • Bouton Marche/Arrêt/Tare
      • Bouton Conversion g/ml
      • Afficheur LCD 4 digits
    • Design épuré aux formes circulaires ;
    • Gamme de 5 coloris tendances ;
    • Conforme aux directives DEEE et RoHS.

ET SysML

diag de cas d utilisation

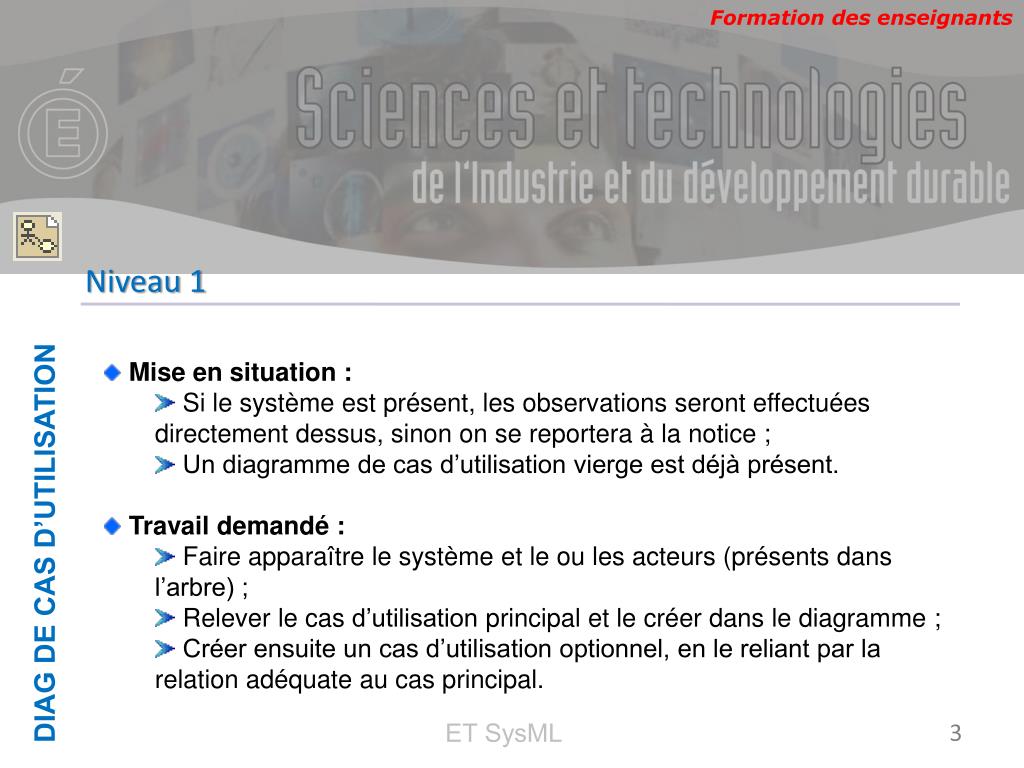

DIAG DE CAS D’UTILISATION

Niveau 1

  • Mise en situation :
    • Si le système est présent, les observations seront effectuées directement dessus, sinon on se reportera à la notice ;
    • Un diagramme de cas d’utilisation vierge est déjà présent.
  • Travail demandé :
    • Faire apparaître le système et le ou les acteurs (présents dans l’arbre) ;
    • Relever le cas d’utilisation principal et le créer dans le diagramme ;
    • Créer ensuite un cas d’utilisation optionnel, en le reliant par la relation adéquate au cas principal.

ET SysML

diag de cas d utilisation1

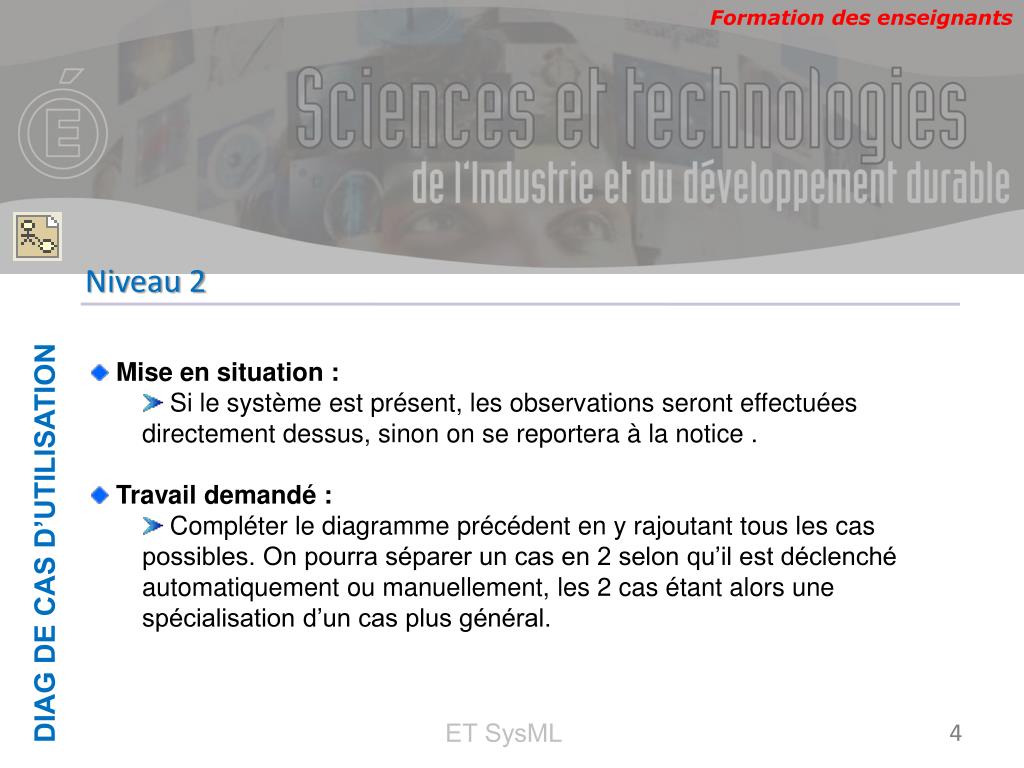

DIAG DE CAS D’UTILISATION

Niveau 2

  • Mise en situation :
    • Si le système est présent, les observations seront effectuées directement dessus, sinon on se reportera à la notice .
  • Travail demandé :
    • Compléter le diagramme précédent en y rajoutant tous les cas possibles. On pourra séparer un cas en 2 selon qu’il est déclenché automatiquement ou manuellement, les 2 cas étant alors une spécialisation d’un cas plus général.

ET SysML

diagramme de contexte
DIAGRAMME DE CONTEXTE

Phase d’utilisation

  • Mise en situation :
    • Vous disposez d’un diagramme de contexte vierge, où n’apparaît que le système « Balance », élément central du diagramme, représenté par un bloc ;
    • Les acteurs et les blocs nécessaires sont disponibles dans l’arbre de confinement.
  • Travail demandé : Compétez ce diagramme, où doivent apparaître :
    • L’utilisateur ;
    • Les aliments ;
    • Le bol de pesée (optionnel) ;
    • La cuisine.

ET SysML

diagramme de contexte1

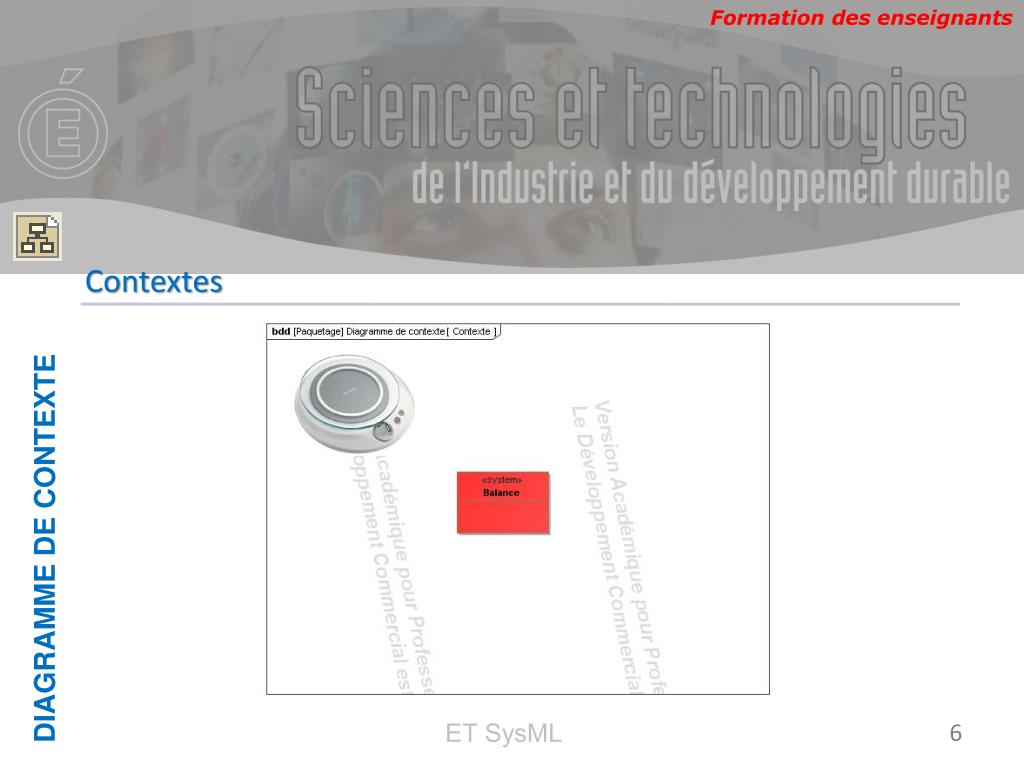

DIAGRAMME DE CONTEXTE

Contextes

ET SysML

ad
