Presentation Transcript


6018499

題目:迷你電子琴

微處理機應用暨實習報告

組員:4980D005 楊仁緯

4980D061 林家鵬

指導老師:郭晉魁


6018499

目錄

  • 凌陽SPCE061A晶片模組----------------------3

  • 副板模組----------------------------------4

  • 電子琴簡介--------------------------------5

  • 迷你電子琴--------------------------------6

  • 流程圖------------------------------------7

  • 程式碼----------------------------------8~10

  • 成品展示---------------------------------11


Spce061a

凌陽SPCE061A晶片模組


6018499

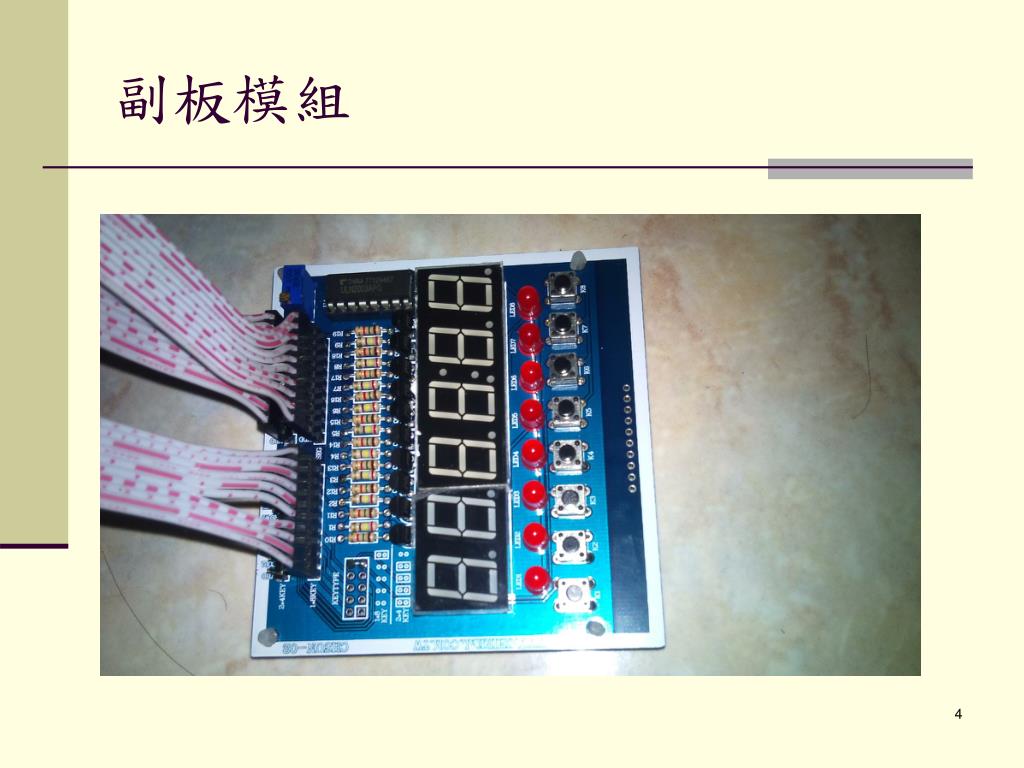

副板模組


6018499

電子琴簡介

  • 基本功能

  • 標準鍵盤(49鍵、54鍵、61鍵、76鍵、78鍵、88鍵),少於61鍵者,大多為玩具

  • 音色切換(切換演奏的樂器)

  • 節奏切換

  • 音量控制

  • 自動伴奏(和弦)

  • 詳細介紹

  • 電子琴,以鍵盤形態出現的一種樂器。由音色、自動節奏,自動和弦三大部分組成。

  • 電子琴有模擬各種樂器的豐富的音色庫,我們可以根據樂曲的需要,選用合適的音色,來訓練各種演奏法。

  • 電子琴的自動節奏部分,為老師給學生進行節奏感的教學提供了有利條件。老師可讓學生合著自動節奏反覆打拍子,甚至可以運動身體,比如合著節奏踏步、走步等,從中用心和身體去領略各種節奏的律動。

  • 電子琴的演奏有較大一部分是通過自動和弦伴奏來配合完成的,在音樂中和弦的連接推動了旋律地進行,不同的和聲連接,形成了不同的音樂色彩。


6018499

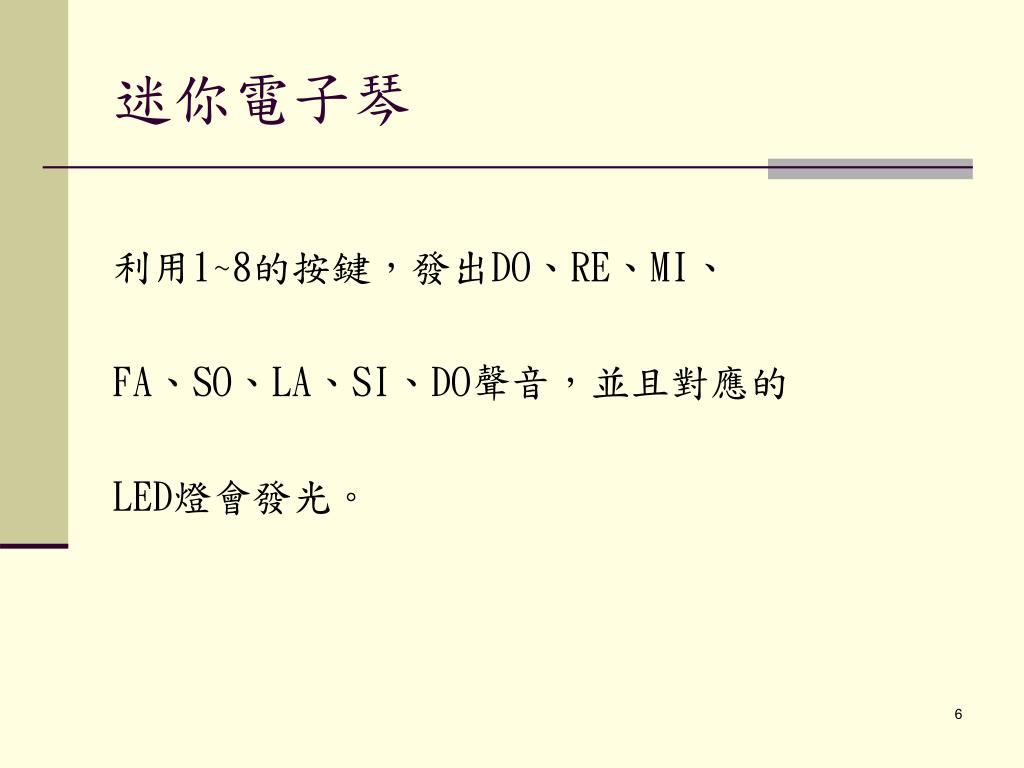

迷你電子琴

利用1~8的按鍵,發出DO、RE、MI、

FA、SO、LA、SI、DO聲音,並且對應的

LED燈會發光。


6018499

程式碼#1

  • #include "SPCE061A.H"

  • #define DAC1 1

  • #define DAC2 2

  • #define Ramp_UpDn_Off 0

  • #define Ramp_Up_On 1

  • #define Ramp_Dn_On 2

  • #define Ramp_UpDn_On 3

  • void delay();

  • void Init_B_Port();

  • char table2[8]={1,2,4,8,16,32,64,128};

  • void playsound(int SPEECH_1)

  • {

  • SACM_A2000_Initial(1); //自動方式播放初始化

  • SACM_A2000_Play(SPEECH_1,DAC1,Ramp_UpDn_On);

  • //定義語音索引號、播放通道、允許音量增/減調節

  • while(SACM_A2000_Status()&01)

  • SACM_A2000_ServiceLoop();//獲取語音資料並將其填入解碼佇列

  • }


6018499

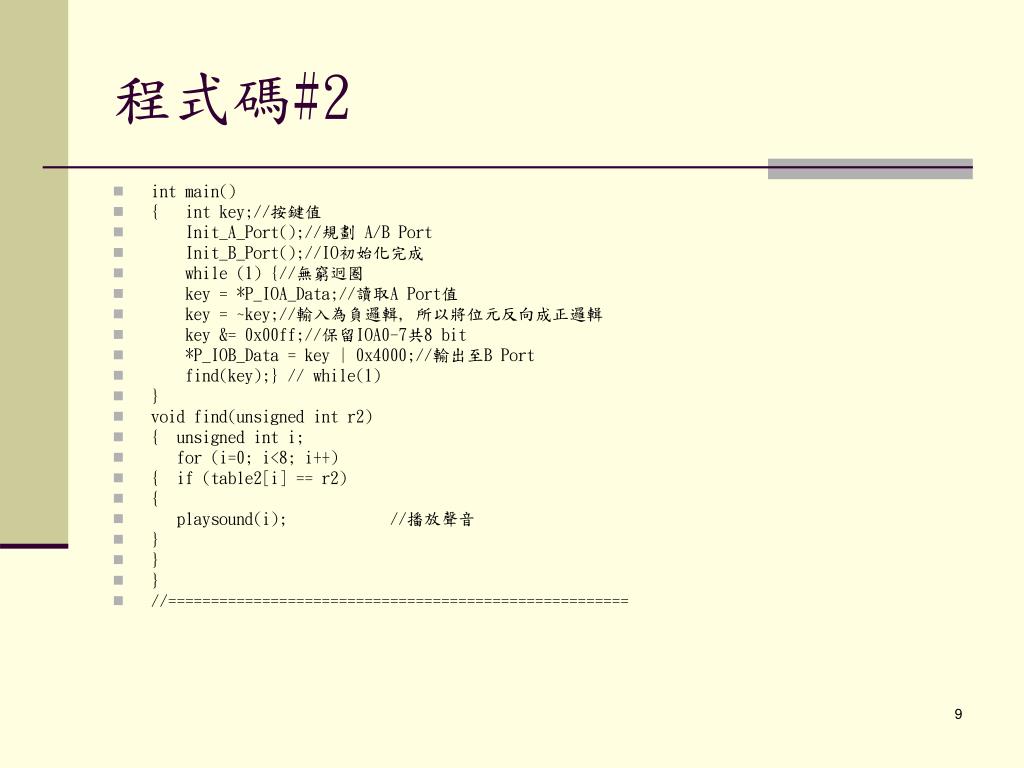

程式碼#2

  • int main()

  • { int key;//按鍵值

  • Init_A_Port();//規劃 A/B Port

  • Init_B_Port();//IO初始化完成

  • while (1) {//無窮迥圈

  • key = *P_IOA_Data;//讀取A Port值

  • key = ~key;//輸入為負邏輯, 所以將位元反向成正邏輯

  • key &= 0x00ff;//保留IOA0-7共8 bit

  • *P_IOB_Data = key | 0x4000;//輸出至B Port

  • find(key);} // while(1)

  • }

  • void find(unsigned int r2)

  • { unsigned int i;

  • for (i=0; i<8; i++)

  • { if (table2[i] == r2)

  • {

  • playsound(i); //播放聲音

  • }

  • }

  • }

  • //======================================================


6018499

程式碼#3

  • void delay(unsigned int n)

  • {

  • int i;

  • for (i=0; i<n; i++) ;

  • *P_Watchdog_Clear = 0x0001;//清除看門狗計數器

  • }

  • void Init_B_Port()

  • {

  • *P_IOB_Dir = 0xffff;//規劃IOB0~7為同相的低電位輸出

  • *P_IOB_Attrib = 0xffff;//規劃IOB8~15為反相的低電位輸出

  • *P_IOB_Data = 0xffff;

  • }

  • void Init_A_Port()

  • {

  • *P_IOA_Dir = 0x0000;//規劃IOA0~7上拉電阻輸入, IOA8~15沒用到

  • *P_IOA_Attrib = 0x0000;

  • *P_IOA_Data = 0x00ff;

  • }


6018499

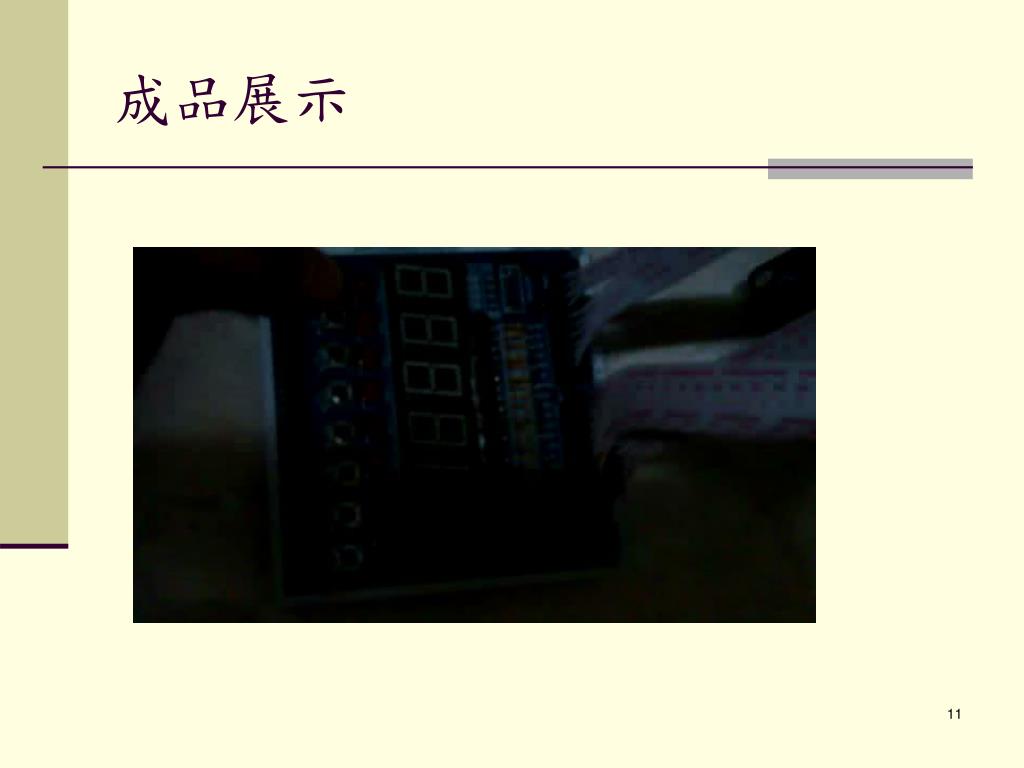

成品展示
