Presentation Transcript

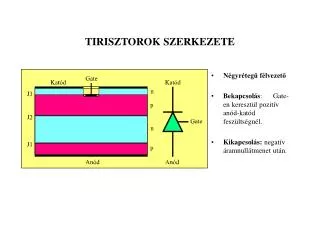

  1. TIRISZTOROK SZERKEZETE • Négyrétegű félvezető • Bekapcsolás: Gate-en keresztül pozitív anód-katód feszültségnél. • Kikapcsolás: negatív áramnullátmenet után.

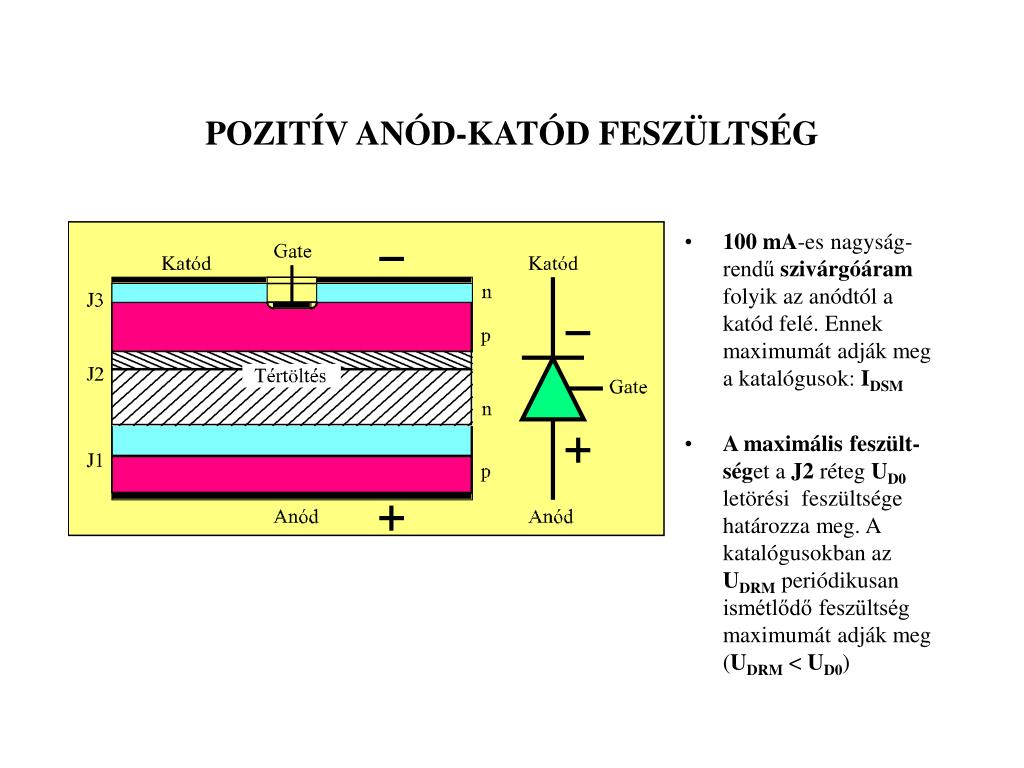

  2. POZITÍV ANÓD-KATÓD FESZÜLTSÉG • 100mA-es nagyság-rendű szivárgóáram folyik az anódtól a katód felé. Ennek maximumát adják meg a katalógusok: IDSM • A maximális feszült-séget a J2 réteg UD0 letörési feszültsége határozza meg. A katalógusokban az UDRM periódikusan ismétlődő feszültség maximumát adják meg (UDRM < UD0)

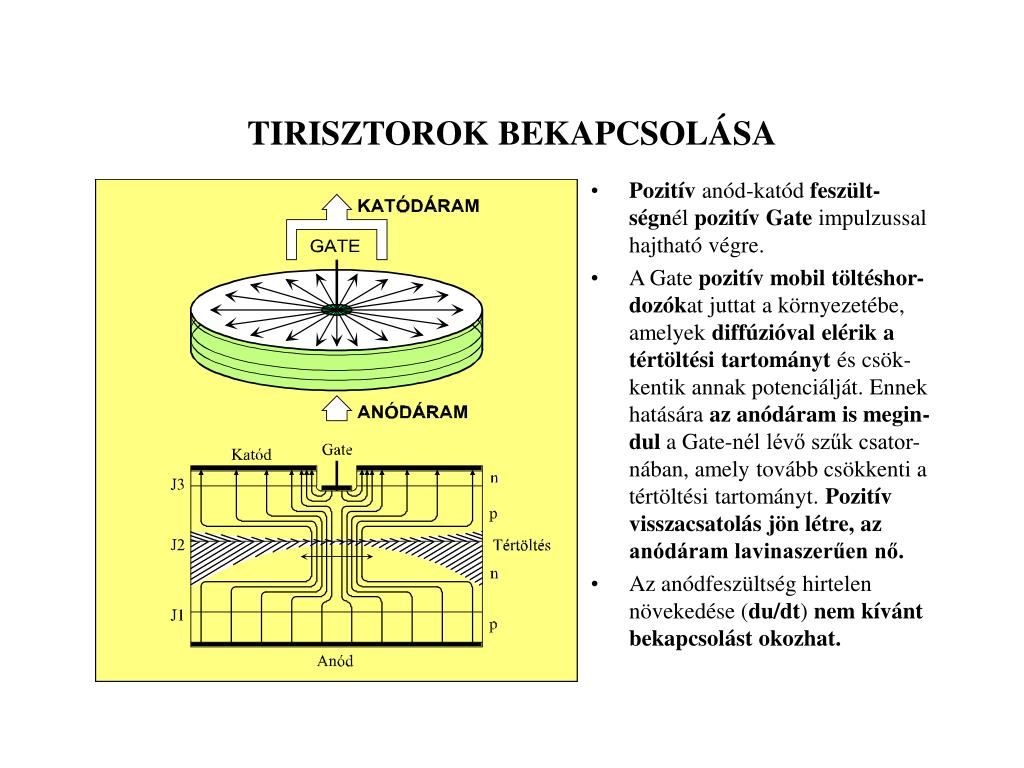

  3. TIRISZTOROK BEKAPCSOLÁSA • Pozitív anód-katód feszült-ségnél pozitív Gate impulzussal hajtható végre. • A Gate pozitív mobil töltéshor-dozókat juttat a környezetébe, amelyek diffúzióvalelérik a tértöltési tartományt és csök-kentik annak potenciálját. Ennek hatására az anódáram is megin-dul a Gate-nél lévő szűk csator-nában, amely tovább csökkenti a tértöltési tartományt. Pozitív visszacsatolás jön létre, az anódáram lavinaszerűen nő. • Az anódfeszültség hirtelen növekedése (du/dt) nem kívánt bekapcsolást okozhat.

  4. TIRISZTOROK kikapcsolása 1. fázis • Az anódáram negatív nullát-meneteután történik meg. • A nullátmenetet követően negatív anódáram folyik mind-addig, amíg a J1 átmenet p és a J3 átmenet nrétegéből el nem távoznak az egyensúlyi állapot feletti mobil töltések. • A negatív anódáram a vezetési állapotban felhalmozott mobil töltések jelentős részét elszállítja a tirisztorból, de a J2 környezeté-ben még maradnak „felesleges” töltéshordozók.

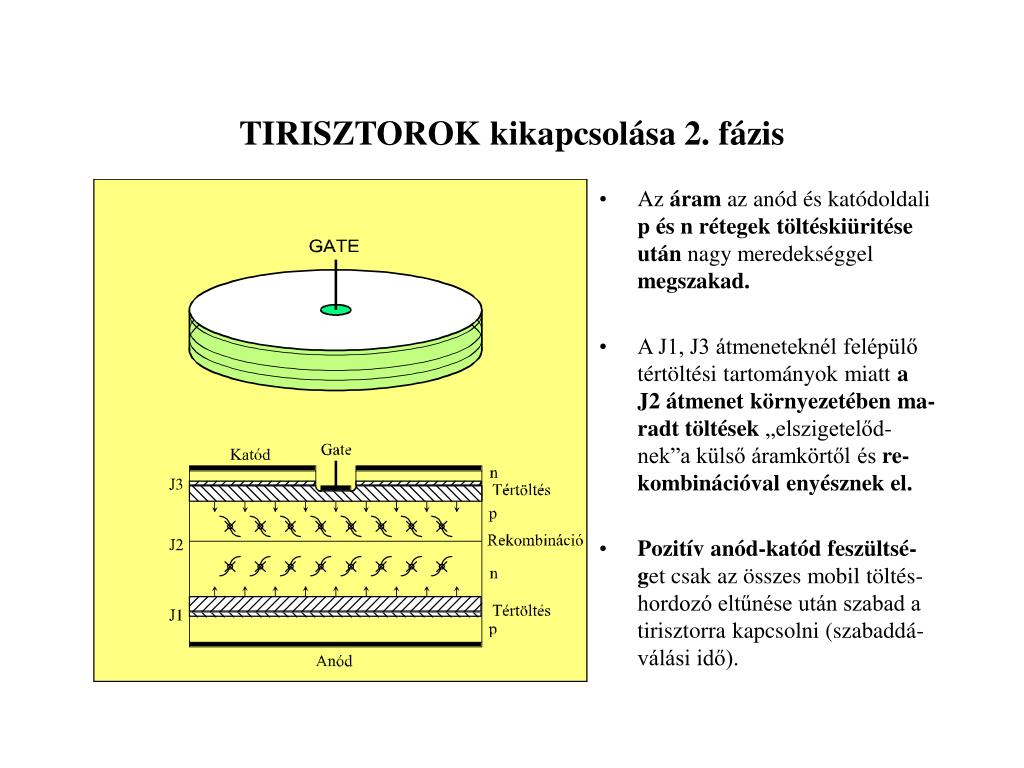

  5. TIRISZTOROK kikapcsolása 2. fázis • Az áram az anód és katódoldali p és n rétegek töltéskiüritése után nagy meredekséggel megszakad. • A J1, J3 átmeneteknél felépülő tértöltési tartományok miatt a J2átmenet környezetében ma-radt töltések „elszigetelőd-nek”a külső áramkörtől és re-kombinációval enyésznek el. • Pozitív anód-katód feszültsé-get csak az összes mobil töltés-hordozó eltűnése után szabad a tirisztorra kapcsolni (szabaddá-válási idő).

  6. NEGATÍV ANÓD-KATÓD FESZÜLTSÉG • 100mA-es nagyság-rendű szivárgóáram folyik a katódtól a katód felé. Ennek maximumát adják meg a katalógusok: IRSM • A maximális feszült-séget a J1 és J3 réteg-gek letörési feszültsé-gének összege határoz-za meg. A katalógu-sokban az URRM peri-ódikusan ismétlődő feszültség maximumát adják meg.

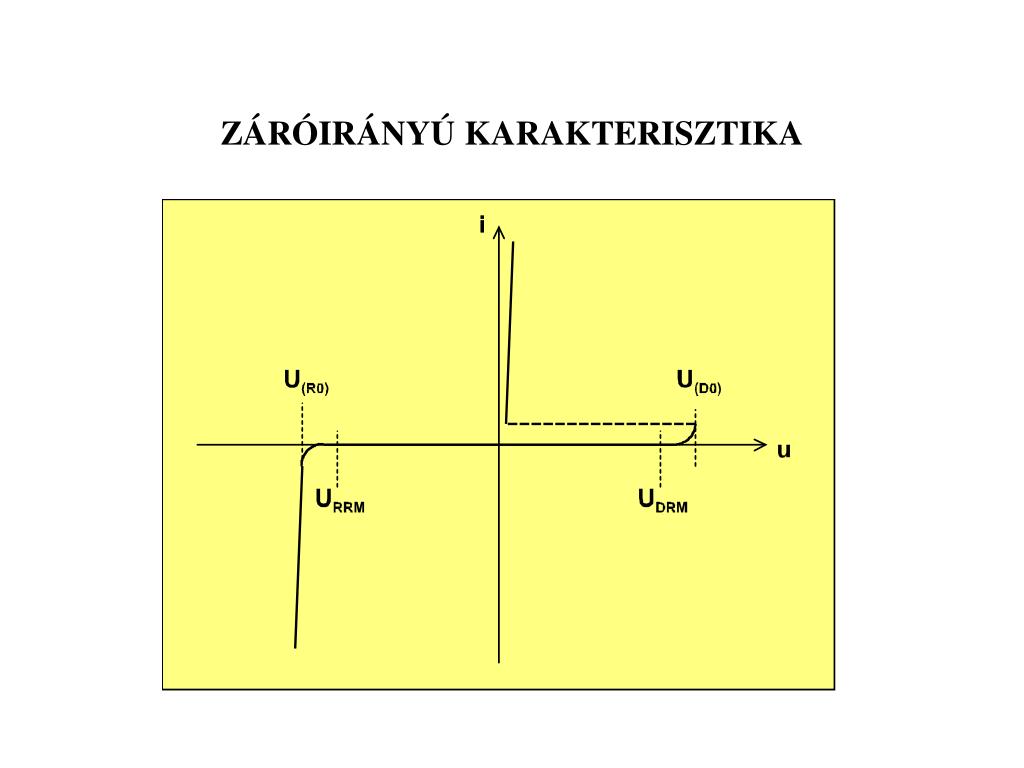

  7. ZÁRÓIRÁNYÚ KARAKTERISZTIKA

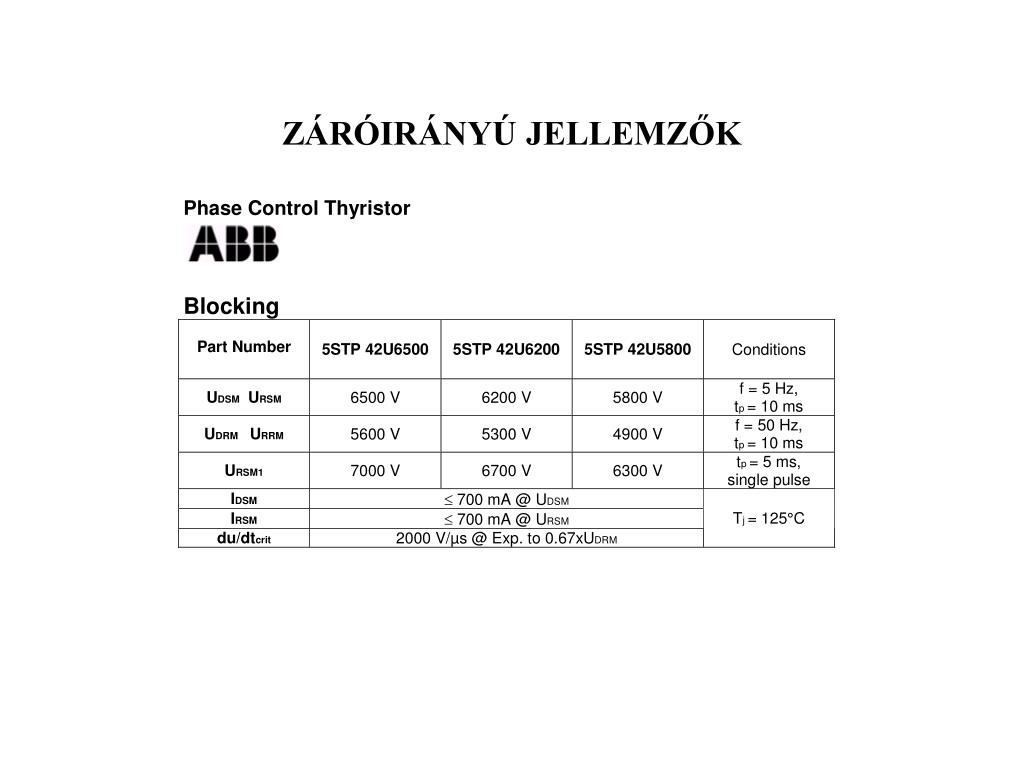

  8. ZÁRÓIRÁNYÚ JELLEMZŐK

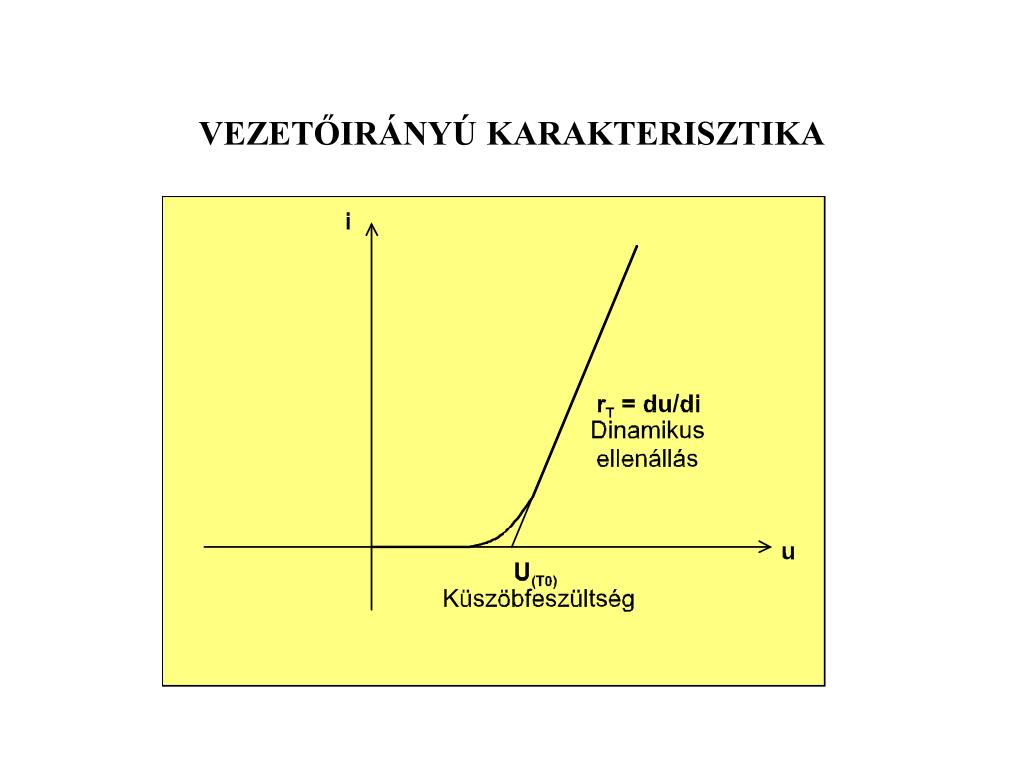

  9. VEZETŐIRÁNYÚ KARAKTERISZTIKA

  10. VEZETŐIRÁNYÚ JELLEMZŐK

  11. DINAMIKUS KARAKTERISZTIKA

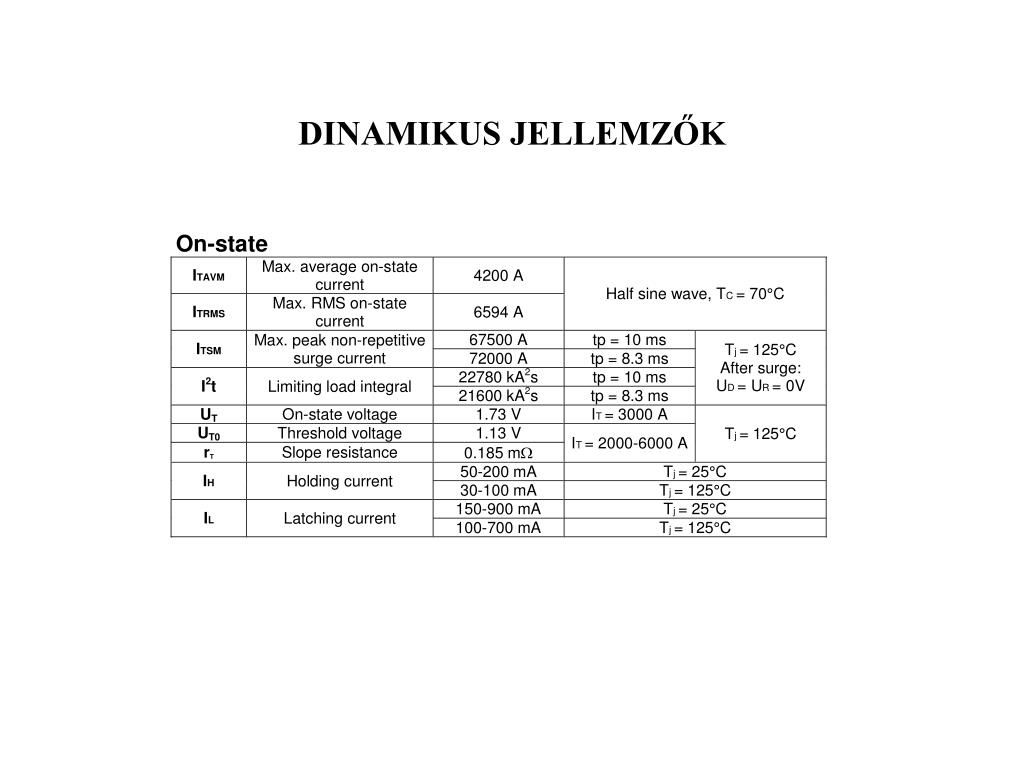

  12. DINAMIKUS JELLEMZŐK

  13. GYUJTÁSI JELLEMZŐK

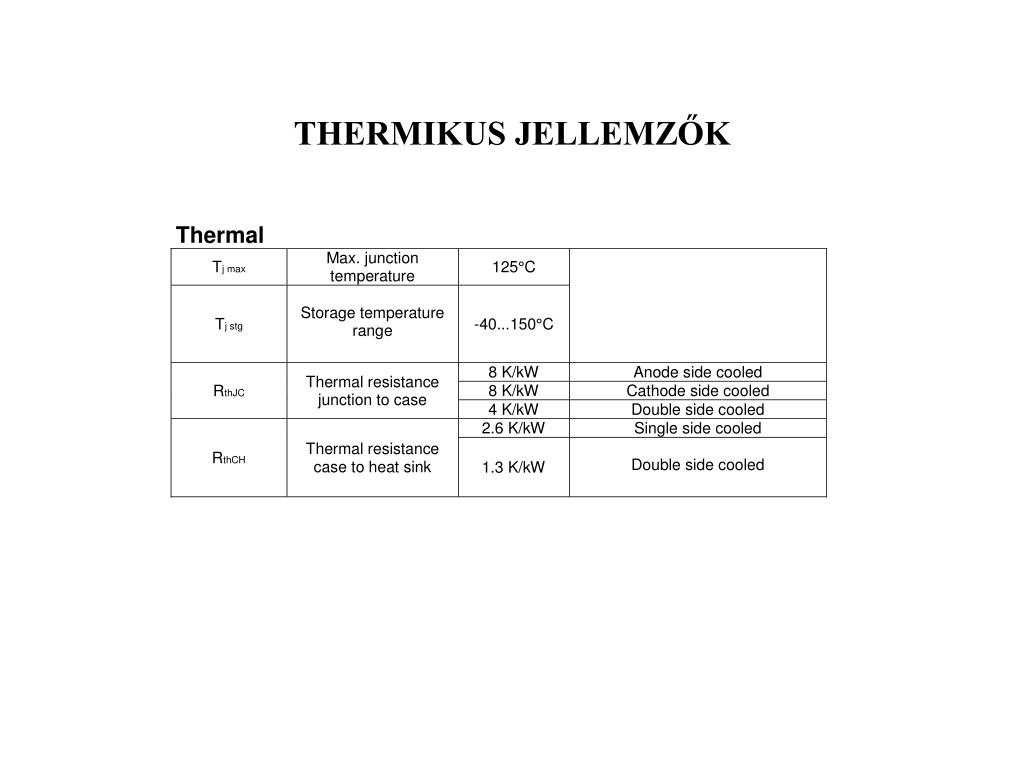

  14. THERMIKUS JELLEMZŐK

  15. MECHANIKU FELÉPÍTÉS
