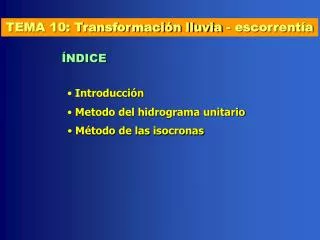

  1. TEMA 10: Transformación lluvia - escorrentía ÍNDICE • Introducción • Metodo del hidrograma unitario • Método de las isocronas

  2. TEMA 10: Transformación lluvia - escorrentía • Introducción Transformación lluvia – escorrentía ? Visión práctica ? Aplicaciones? Q = f(P)

  3. TEMA 10: Transformación lluvia - escorrentía ÍNDICE • Introducción • Metodo del hidrograma unitario • Método de las isocronas

  4. TEMA 10: Transformación lluvia - escorrentía • Método del Hidrograma Unitario Primer principio: En una cuenca vertiente, la duración de la Escorrentía Superficial que corresponda a aguaceros de la misma duración temporal y distribución espacial de la lluvia neta, es prácticamente independiente de la duración del aguacero, siempre y cuando la duración de éste sea inferior a 1/3 ó 1/5 del tiempo de concentración de la cuenca

  5. TEMA 10: Transformación lluvia - escorrentía • Método del Hidrograma Unitario Primer principio: Q ta = Tc / 5 ta = Tc / 3 t

  6. TEMA 10: Transformación lluvia - escorrentía • Método del Hidrograma Unitario Segundo principio: Las ordenadas homólogas de los hidrogramas de Escorrentía Superficial correspondientes a aguaceros unitarios con distribución temporal y espacial idénticas son directamente proporcionales a sus intensidades correspondientes

  7. TEMA 10: Transformación lluvia - escorrentía • Método del Hidrograma Unitario Segundo principio: I Q Q2 = Q1 I2 / I1 Q2 ta Q1 t

  8. TEMA 10: Transformación lluvia - escorrentía • Método del Hidrograma Unitario Tercer principio: El hidrograma de Escorrentía Superficial correspondiente a aguaceros de larga duración se obtiene representándolo como sucesión de aguaceros unitarios y sumando las ordenadas correspondientes a una misma abcisa

  9. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Tercer principio: I2 I I3 I1 Q T = ta + ta + ta ta ta ta Con ta < Tc / 5 (3) Q2 Q3 Q1 t

  10. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Determinación del H.U. • Disponibilidad de aforos: SI H.U. • NO H.U. sintéticos: • - Snyder • - SCS • - isocronas

  11. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Determinación del H.U. • A partir del Pluviograma Hietograma P I t t

  12. I I t t TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Determinación del H.U. • Hietograma Hietograma neto (coef. de esc.)

  13. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Determinación del H.U. • Hietograma neto Separación comp. Hidrogr. In Q E. Sup. E. Sub. t t

  14. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Determinación del H.U. • Hietograma neto Separación comp. Hidrogr. In Q E. Sup. t t ta

  15. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Determinación del H.U. • Hietograma Unitario: Si ta < Tc/5 ó Tc/3 In Q E. Sup. q In media t t ta

  16. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Determinación del H.U. • Hietograma Unitario: Si ta > Tc/3 Hidrograma • complejo Dividir el hietograma tal que In Δt t ta

  17. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Determinación del H.U. • Hietograma Unitario: Si ta > Tc/3 Hidrograma • complejo In Q H.U. de Δt de duración Δt q t t ta Δt

  18. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario • Mecanismos difusivos: • In no es constante en tiempo ni en espacio • La cuenca real es irregular • El hidrograma de caudales incluye: • Esc. Sup., Esc. Subt., Esc.Hipo. Q Q Q 2 1 Q = Q1+Q2+Q3 Q1 1 Q2 2 Q3

  19. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In 1 cm ta Q q H.U. de ta de duración t

  20. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In In2 In3 T = ta + ta + ta ta Q q H.U. de ta de duración t

  21. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In In2 In3 T = ta + ta + ta ta Q Q1 = q · In1 · ta q H.U. de ta de duración t

  22. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In In2 In3 T = ta + ta + ta ta Q Q1 = q · In1 · ta H.U. de ta de duración desplazado q t

  23. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In In2 In3 T = ta + ta + ta ta Q Q2 = q · In2 · ta Q1 = q · In1 · ta q t

  24. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In In2 In3 T = ta + ta + ta ta Q Q2 = q · In2 · ta Q1 = q · In1 · ta H.U. de ta de duración desplazado q t

  25. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In In2 In3 T = ta + ta + ta ta Q Q2 = q · In2 · ta Q1 = q · In1 · ta Q3 = q · In3 · ta q t

  26. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In In2 In3 T = ta + ta + ta ta Q q t

  27. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In 1 cm ta Q q2 q3 q1 q4 t

  28. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In 1 cm ta Q In1 ta q2 In1 ta q3 In1 ta q1 In1 ta q4 t

  29. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In In2 1 cm ta Q q2 q3 q1 q4 t

  30. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In In2 1 cm ta Q In2 ta q2 In2 ta q3 In2 ta q1 In2 ta q4 t

  31. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In In2 In3 1 cm ta Q q2 q3 q1 q4 t

  32. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In In2 In3 1 cm ta Q In3 ta q2 In3 ta q3 In3 ta q1 In3 ta q4 t

  33. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T In1 In In2 In3 T = ta + ta + ta 1 cm Q ta Q1=In1 ta q1 Q3 Q4 Q2=In1 ta q2+In2 ta q1 Q2 Q3=In1 ta q3+In2 ta q2+In3 ta q1 Q5 Q4=In1 ta q4+In2 ta q3+In3 ta q2 Q5=In2 ta q4+In3 ta q3 Q6=In3 ta q4 Q1 Q6 t

  34. TEMA 10: Transformación Lluvia - escorrentía • Método del Hidrograma Unitario Composición de hidrogramas: Hidrograma de duración T Forma matricial

  35. TEMA 10: Transformación Lluvia - escorrentía ÍNDICE • Introducción • Metodo del hidrograma unitario • Método de las isocronas

  36. TEMA 10: Transformación Lluvia - escorrentía • Método de las isocronas • Método racional: Zona drenada poco extensa 1) Dividir el tiempo de Concentración en n Intervalos iguales: t1, t2, t3 …. tn t6 A6 t5 t4 A5 t3 A4 2) Trazar isocronas A3 t2 3) Calcular las áreas entre isocronas Ai A2 t1 A1 4) Qi = ci I Ai /3.6

  37. TEMA 10: Transformación Lluvia - escorrentía • Método de las isocronas • Método racional: Zona drenada poco extensa Ejemplo: c = 0.36 I = 10 mm/h Tc = 6 h ta = 1 h t6 5 t5 t4 12 t3 15 Q1 = 0.36 10 2 /3.6 = 2 m3/s 14 Q2 = 0.36 10 5 /3.6 = 5 m3/s t2 Q3 = 0.36 10 14 /3.6 = 14 m3/s 5 t1 Q4 = 0.36 10 15 /3.6 = 15 m3/s 2 Q5 = 0.36 10 12 /3.6 = 12 m3/s Q6 = 0.36 10 5 /3.6 = 5 m3/s

  38. TEMA 10: Transformación Lluvia - escorrentía • Método de las isocronas • Método racional: Zona drenada poco extensa t6 I tb = ta + Tc 5 t5 ta Q 7 = 1 + 6 t4 12 Q4 t3 15 Q3 Q5 14 t2 5 Q2 Q6 t1 2 Q1 tb t1 t2 t3 t4 t5 t6 t

  39. TEMA 10: Transformación Lluvia - escorrentía • Método de las isocronas • Cuenca pequeña I ta > Tc A = 5 km2 20 c = 0.36 I = 10 mm/h Tc = 1 h ta = 4 h ta > Tc 10 t 2 4 Q Qmax = c I A/3.6 = 0.36 20 5/3.6 = 10 m3/s Qmax A = 5 km2 tb = ta + Tc = 2 + 1 = 3 c = 0.36 I = 20 mm/h Tc = 1 h ta = 2 h Qmax = c I A/3.6 = 0.36 10 5/3.6 = 5 m3/s Qmax tb = ta + Tc = 4 + 1 = 5 t 2 4 12 6 8 10 14

  40. TEMA 10: Transformación Lluvia - escorrentía • Método de las isocronas • Cuenca mediana I ta < Tc Qmax = c I A ta /(3.6 Tc) = 0.36 20 150 2/(3.6 12) = 50 m3/s A = 150 km2 20 c = 0.36 I = 10 mm/h Tc = 12 h ta = 4 h ta < Tc 10 tb = ta + Tc = 2 + 12 = 14 t 2 4 Q Qmax = c I A ta/(3.6 Tc) = 0.36 10 150 4/(3.6 12) = 50 m3/s tb = ta + Tc = 4 + 12 = 16 A = 150 km2 c = 0.36 I = 20 mm/h Tc = 12 h ta = 2 h Qmax Qmax t 2 4 12 6 8 10 14 16
