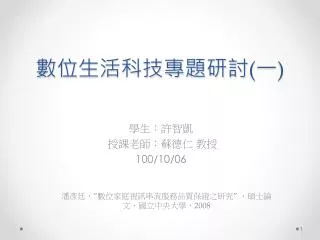

數位生活科技專題研討(一)

學生:許智凱

授課老師:蘇德仁 教授

100/10/06

潘彥廷,”數位家庭視訊串流服務品質保證之研究” ,碩士論文,國立中央大學,2008


Outline

Outline

  • Introduction

  • UPnP

  • DLNA

  • UPNP AV

  • Used in digital home video streaming QoS guarantee algorithms

  • Analysis simulation and results

  • Conclusion


Introduction

Introduction

  • UPnP

  • 全名Universal Plug and Play

  • 主要功能:

    • 自動加入網路

    • 搜尋裝置並自動連接

    • 連接完成即可控制裝置

    • 不須任何設定


Introduction cont

Introduction(cont.)

  • 使用UPnP裝置就可以自動取的IP位址去連結裝置、傳遞其功能。

  • UPnP使用的網路協定有IP、TCP、UDP、HTTP。

  • 開放式的網路架構,由所有通訊協定 所定義,因此它是跨平台的技術,不受任何作業系統、程式語言所影響。


Upnp component

UPnPComponent

  • UPnP基本架構分為:

    • 裝置

    • 服務

    • 控制點


Upnp component cont

UPnPComponent (cont.)

  • 架構圖如右方所示

  • Service:UPnP中最小的控制單位,服務提供動作,還有一組狀態變數紀錄目前此服務狀態。

  • Device : UPnP裝置。

  • Control Point:控制點可以控制UPnP網路上所找到的裝置。


Upnp component cont1

UPnPComponent (cont.)

  • Control Point主要的功能有:

    • 取得裝置描述與取得相關服務列表

    • 取得有興趣的服務的服務描述

    • 傳送動作訊息來控制服務

    • 向有興趣的服務做訂閱的動作,每當訂閱服務的狀態變數改變時,會送回一事件訊息


Upnp protocol stack

UPnPProtocol Stack


Upnp protocol stack cont

UPnP Protocol Stack (cont.)

  • SSDP: (Simple Service Discovery Protocol)是內建在HTTPU/HTTPMU裡,定義如何讓網路的服務被發現

  • GENA: (Generic Event Notification Architecture)是用來處理如何傳送訂閱訊息並如何接收訊息

  • SOAP:(Simple Object Access Protocol)定義如何使用XML與HTTP來執行遠端呼叫


Upnp process

UPnPProcess


Upnp process cont

UPnP Process (cont.)


Upnp process cont1

UPnPProcess(cont.)

  • 0: 控制點和裝置都需先取得IP才能溝通

  • 1: 尋找UPnP裝置

  • 2: 取得裝置描述和功能

    ----------------------------------------------------------------

  • 3: 控制點發出動作訊息給裝置

  • 4: 控制點監聽裝置狀態

  • 5: 控制點用HTML介面控制裝置並監聽狀態


Addressing

Addressing

  • DHCP

  • Auto-IP

  • 在標準中會先去找尋網路環境中是否有DHCP伺服器的存在

  • 若是DHCP Server 不存在,在規格裡面則套用現今在Internet 網路環境上現有的一套標準:Auto-IP


Discovery

Discovery

  • Device 採用Multicast 發出一個 Device Advertisement 訊息給所有目前在網路上的Control Point,訊息內容包含了Host Address、有效時間、傳輸

  • Control Point 發出Advertisement 訊息,相關的Device 收到後會回傳結果

  • 上述兩個訊息都是採用SSDP 透過HTTP/HTTPMU 所完成。


Description

Description

  • UPnP 把Device 各類資訊(包含URL 位址、名稱、序號、製造廠商等等)紀錄在XML文件中

  • 當CP 進入網路後為了能夠對Device 下控制訊息,透過取得各Device 的XML檔並解析了解各Device 所提供的服務以及之後下Control 的方式


Control

Control

  • 透過Description 取得XML 檔之後,表示CP 已經了解該怎樣控制Device

  • CP 產生的控制訊息也是紀錄在XML 檔中,透過SOAP傳送給被控制的Device

  • 當收到訊息後會去解析收到的XML 檔,作相對應的處理後把結果回傳給CP


Event

Event

  • CP 可對特定的Device 做狀態改變的訂閱

  • 當建立這項服務之後當Device 有CP 所訂閱的狀態改變時,產生XML 檔的事件訊息並透過GENA傳送給訂閱的CP 端

  • 在這邊主要應用於當Device 有錯誤或者離開的時狀態更新


Presentation

Presentation

  • UPnP 主要為Web-based

  • 將接收到XML 檔呈現在網頁上


4050651

DLNA

  • Digital Living Network Alliance

  • DLNA 的核心概念建立於UPnP 之上

  • 是由包括Intel、微軟以及SONY、SAMSUNG 等IT/CE 大廠所組成


Dlna cont

DLNA (cont.)


Dlna cont1

DLNA (cont.)

1.網路底層的傳輸,可採用有線或者無線網路

2.多媒體傳輸的協定

3.為同UPnP 中的Discovery 以及Control 的部份

4.主要為UPnP AV

5.界定多媒體傳輸格式

6.探討家庭網路間的安全性問題(DRM、DTCP-IP)


Upnp av

UPnP AV

  • Media Server

  • Media Renderer

  • Control Point


Upnp av cont

UPnP AV (cont.)


Upnp av cont1

UPnP AV (cont.)

  • Component

    • CDS(Content Directory Service)

      • 存放Server 上有的各類型檔案並可開放在這個網路上的檔案目錄,可供其他Device 若是對他提出瀏覽(Browse)需求時可以回應

    • CMS(Connection Manager Service)

      • 主要允許Control Point 去管理Renderer 以及Server 間連線管理

    • RCS(Rendering Control Service)

      • 讓Control Point 去控制Renderer 接收到傳送過來的檔案要如何處理,並對其下控制命令

    • AVT(AV Transport Service)

      • 提供Control Point 去控制檔案傳輸的快轉、倒轉,以及暫停等等服務


End of part one thank you for attention

End of part oneThank you for attention
