תנועה מעגלית בלתי קצובה

תנועה מעגלית בלתי קצובה תנועה במעגל זקוף - חלק I

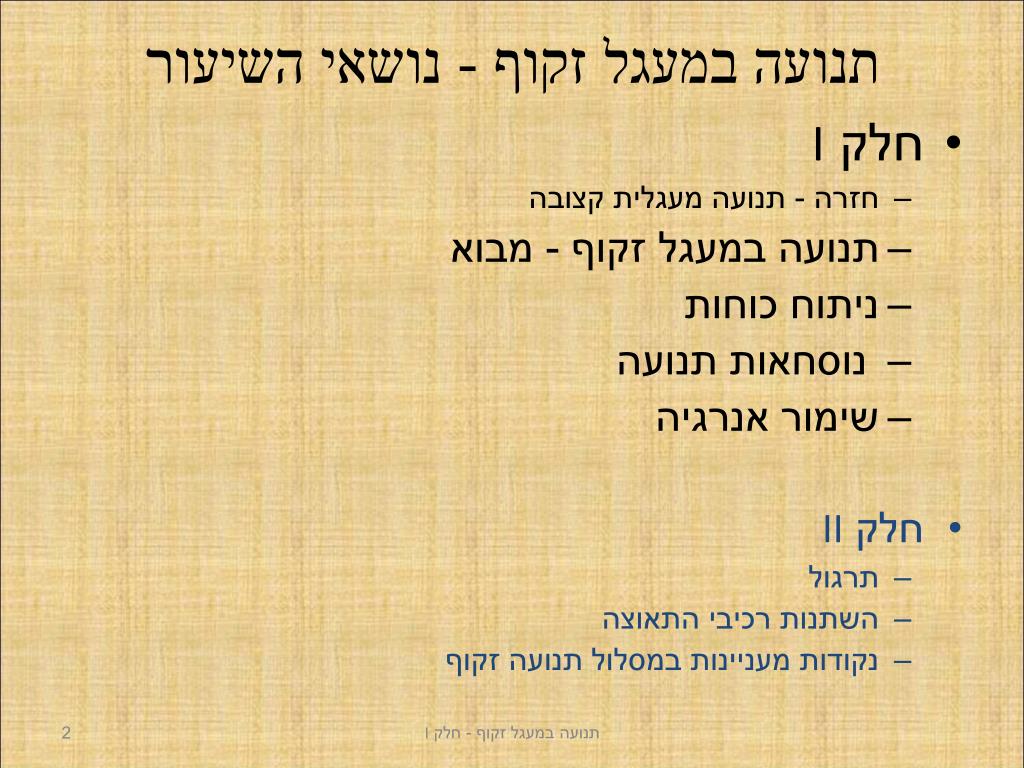

תנועה במעגל זקוף - נושאי השיעור • חלק I • חזרה - תנועה מעגלית קצובה • תנועה במעגל זקוף - מבוא • ניתוח כוחות • נוסחאות תנועה • שימור אנרגיה • חלק II • תרגול • השתנות רכיבי התאוצה • נקודות מעניינות במסלול תנועה זקוף תנועה במעגל זקוף - חלק I

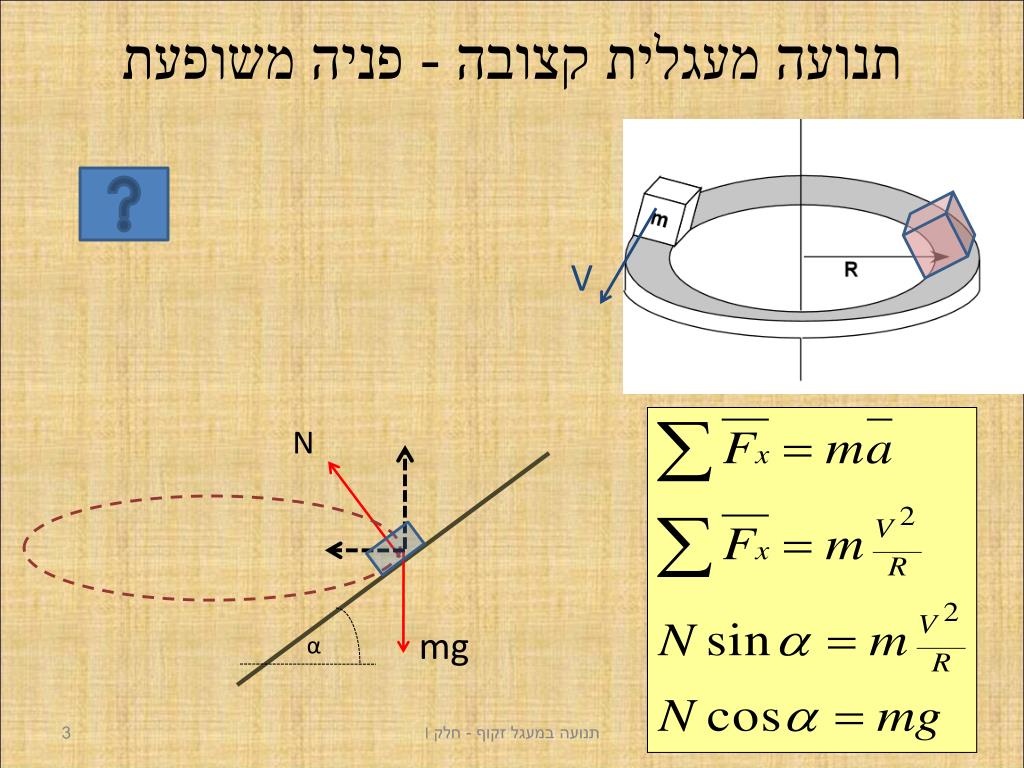

תנועה מעגלית קצובה - פניה משופעת V N mg α תנועה במעגל זקוף - חלק I

תנועה מעגלית קצובה - מטוטלת חרוטית α T α V mg תנועה במעגל זקוף - חלק I

תנועה מעגלית קצובה - מטוס בפניה כוח עילוי (Lift) L mg α תנועה במעגל זקוף - חלק I

תנועה מעגלית בלתי קצובה • הגדרה: תנועה מעגלית במהירות משיקית שאינה קבועה. • מעגל זקוף • כוחות • מהירות, תאוצה • שימור אנרגיה • תנועה מחזורית • נקודות מעניינות במסלול תנועה במעגל זקוף - חלק I

תנועה במעגל זקוף - כוחות V θ N R mg תנועה במעגל זקוף - חלק I

תנועה במעגל זקוף - מערכת צירים (I) N V θ N R mg תנועה במעגל זקוף - חלק I

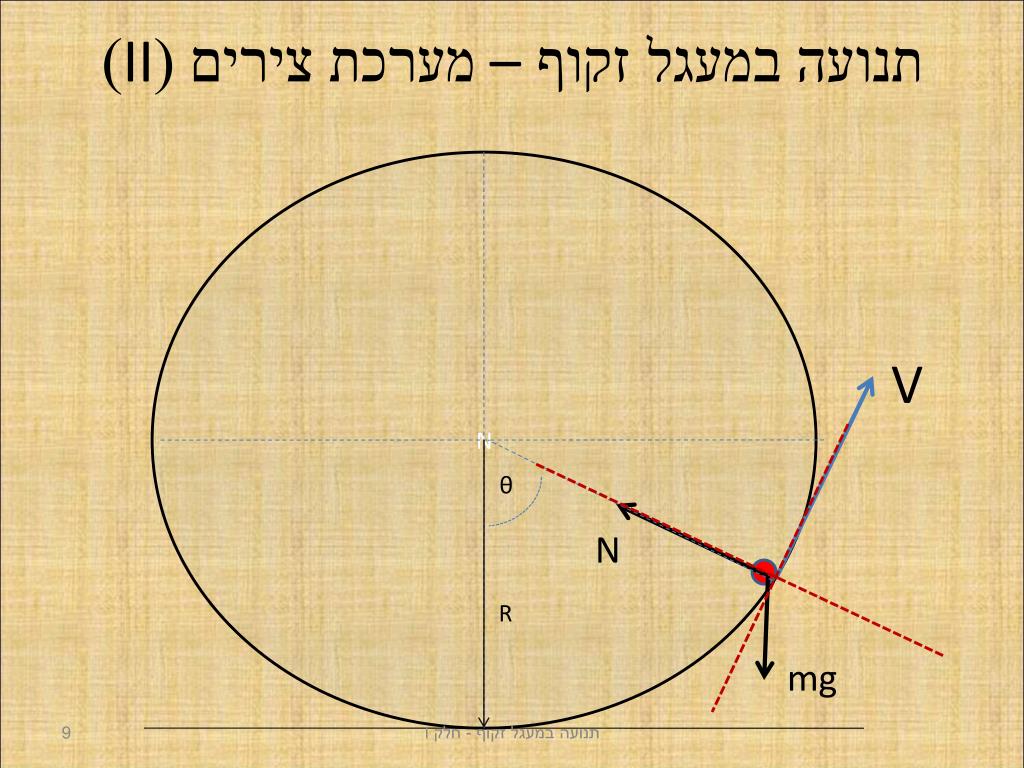

תנועה במעגל זקוף – מערכת צירים (II) N V θ N R mg תנועה במעגל זקוף - חלק I

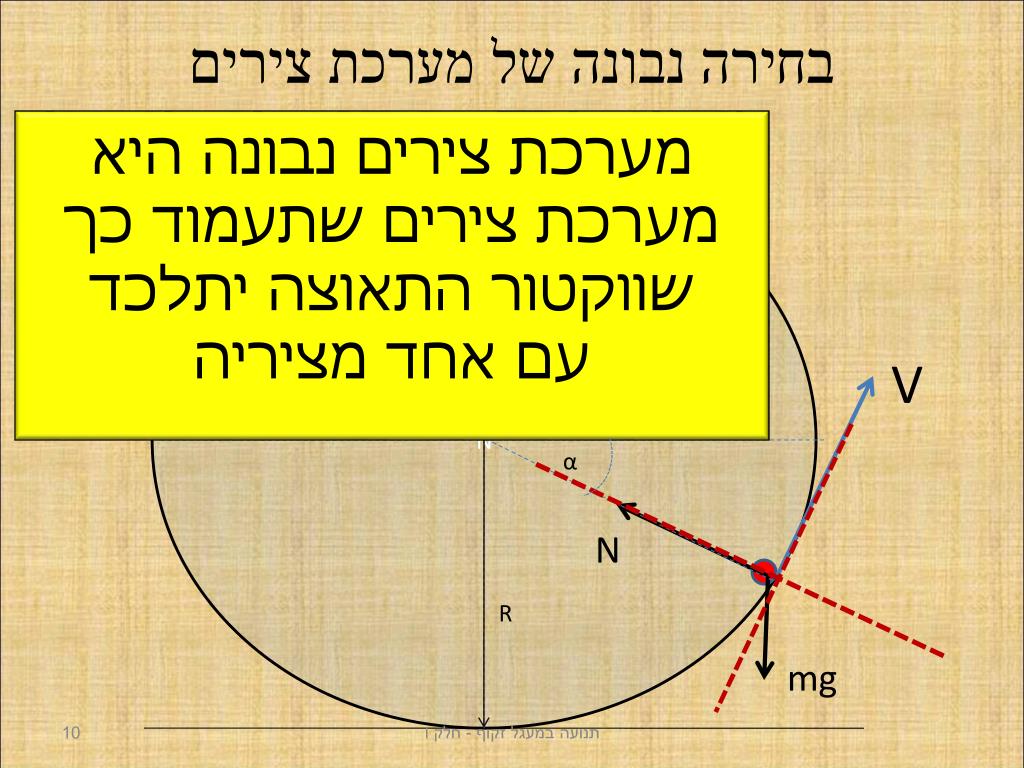

בחירה נבונה של מערכת צירים מערכת צירים נבונה היא מערכת צירים שתעמוד כך שווקטור התאוצה יתלכד עם אחד מציריה N V α N R mg תנועה במעגל זקוף - חלק I

תנועה במעגל זקוף - גודל הכוחות ∑F(x) = N – mg cos θ ∑F(y) = -mg sinθ [Y] V θ N θ R [X] mg תנועה במעגל זקוף - חלק I

מעגל זקוף - הכוח הצנטריפטלי θ N [X] R mg תנועה במעגל זקוף - חלק I

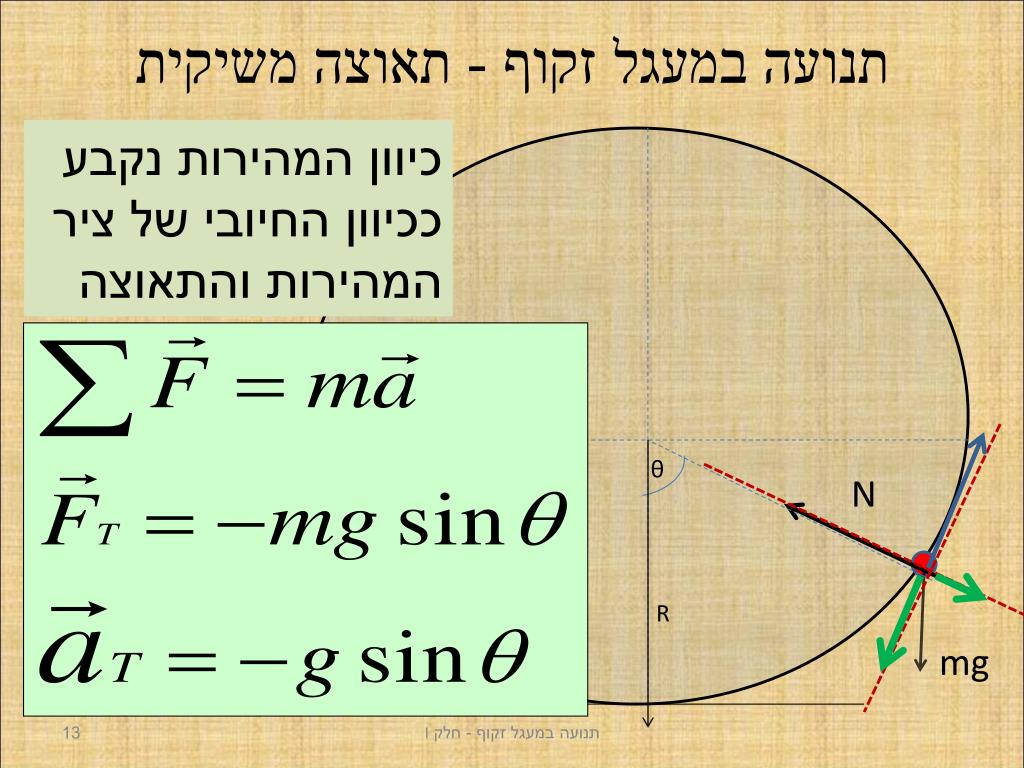

תנועה במעגל זקוף - תאוצה משיקית כיוון המהירות נקבע ככיוון החיובי של ציר המהירות והתאוצה θ N R mg תנועה במעגל זקוף - חלק I

תנועה במעגל זקוף - תאוצה משיקית V V 2 V aT = - g sinθ g -g 1 V תנועה במעגל זקוף - חלק I

סימולציה - מעגל זקוף תנועה במעגל זקוף - חלק I

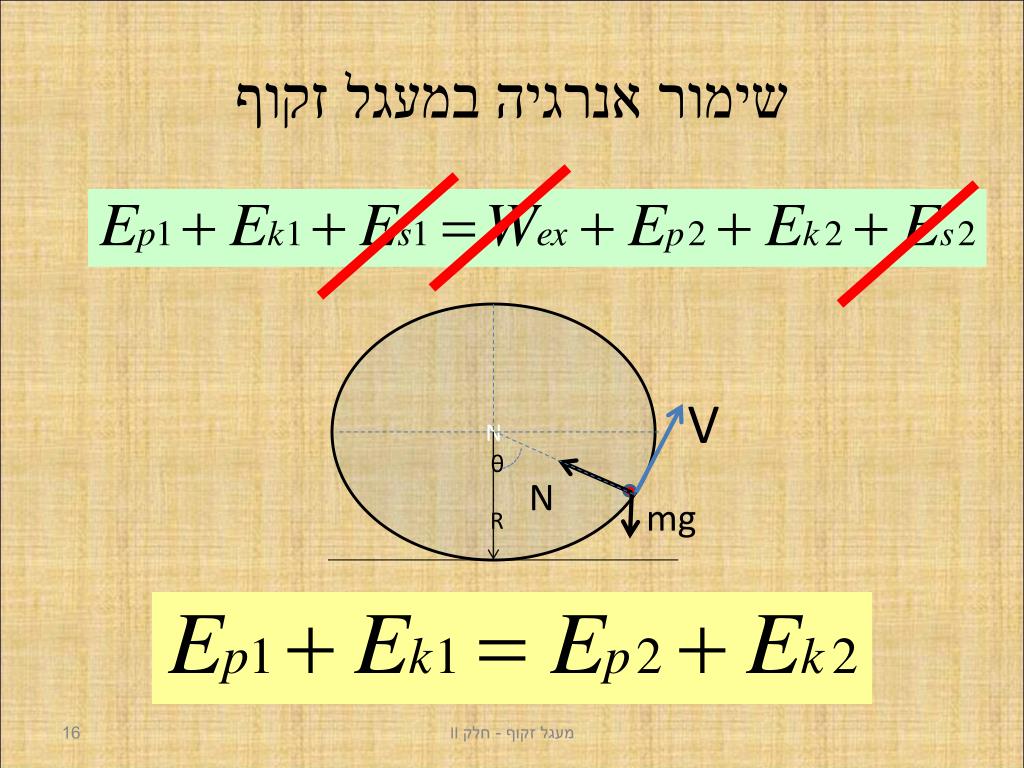

שימור אנרגיה במעגל זקוף N V θ N mg R מעגל זקוף - חלק II

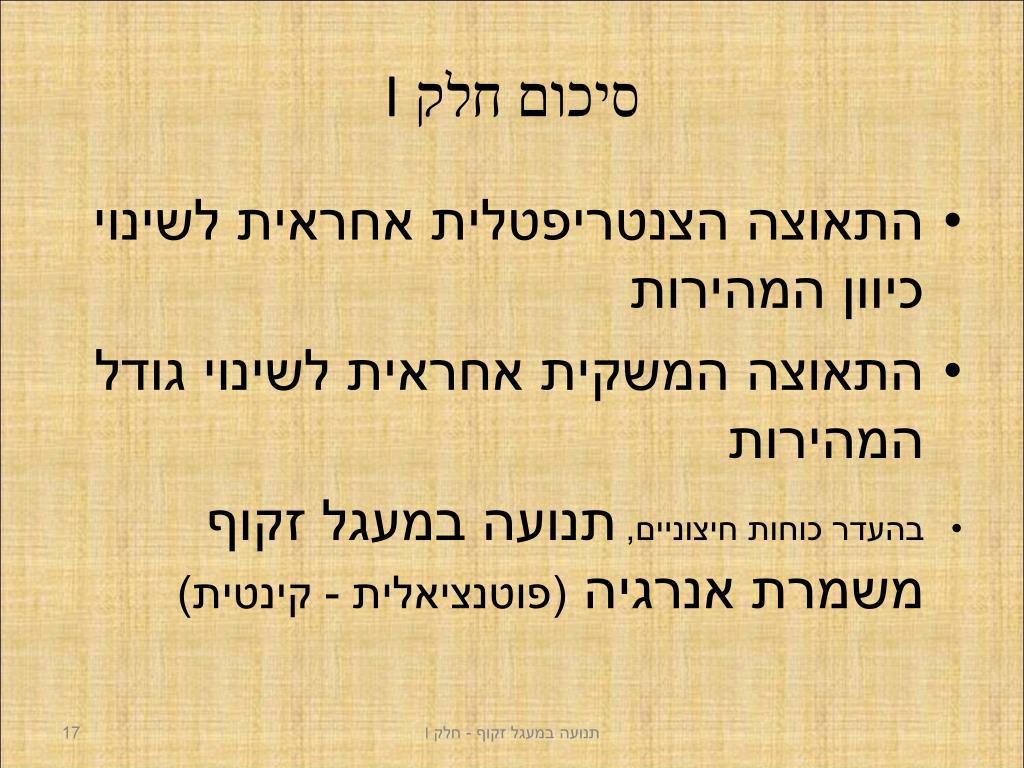

סיכום חלק I • התאוצה הצנטריפטלית אחראית לשינוי כיוון המהירות • התאוצה המשקית אחראית לשינוי גודל המהירות • בהעדר כוחות חיצוניים, תנועה במעגל זקוף משמרת אנרגיה (פוטנציאלית - קינטית) תנועה במעגל זקוף - חלק I

שאלות ? תנועה במעגל זקוף - חלק I

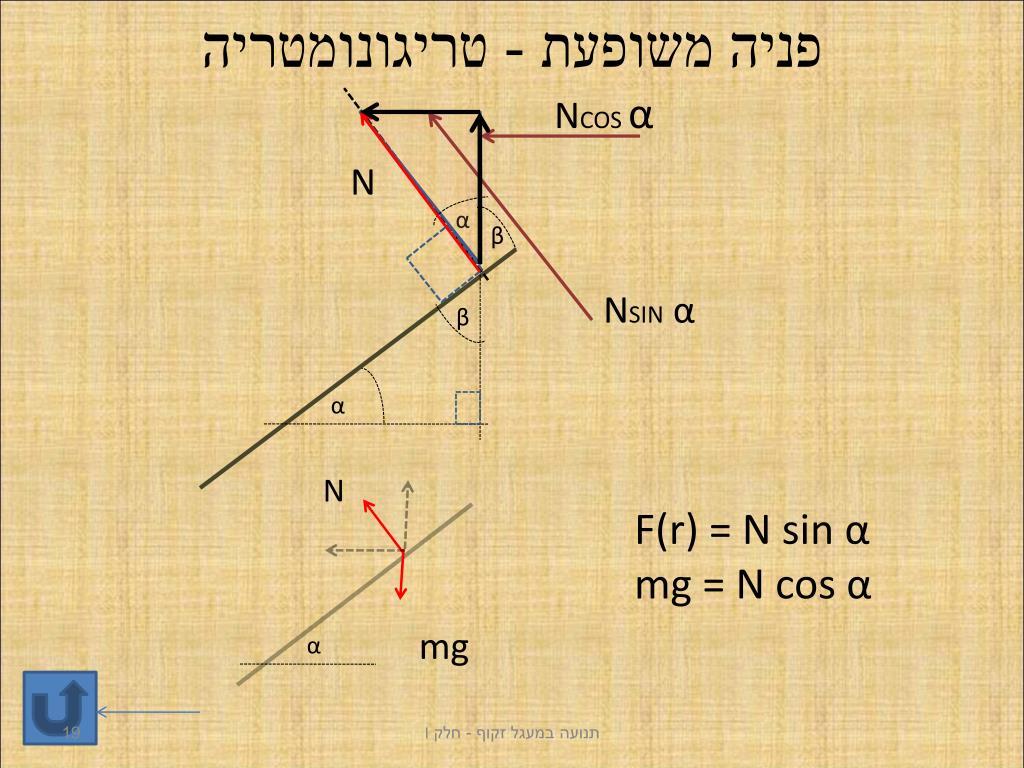

פניה משופעת - טריגונומטריה NCOS α N α β NSINα β α N F(r) = N sin α mg = N cos α mg α תנועה במעגל זקוף - חלק I

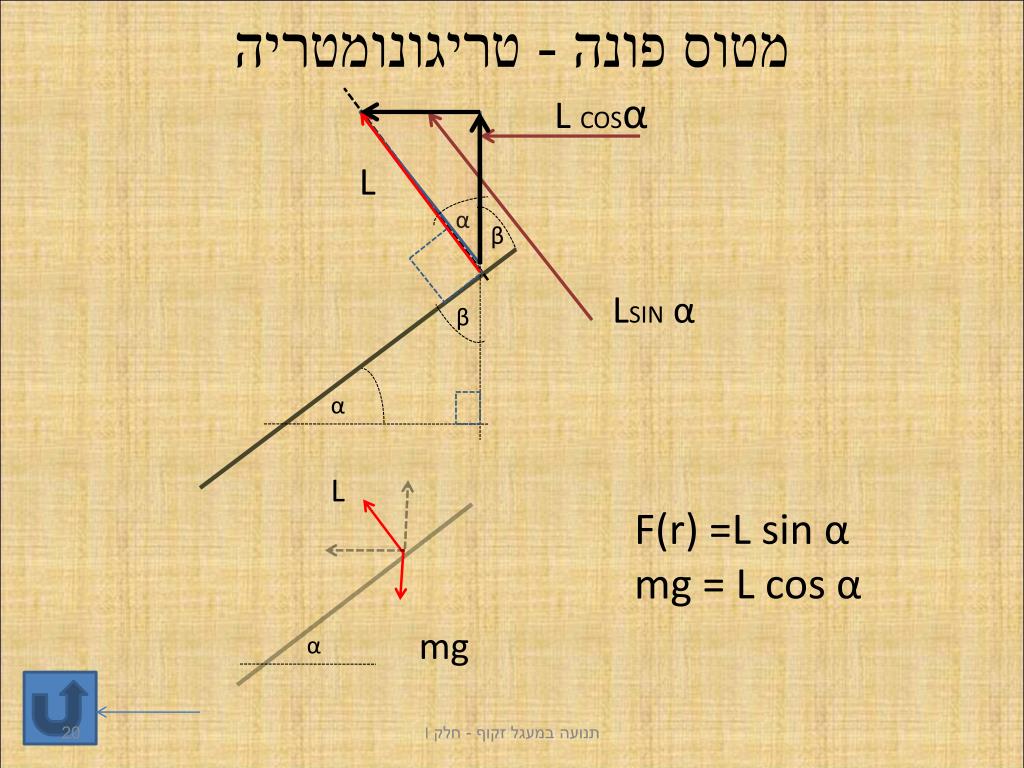

מטוס פונה - טריגונומטריה L COSα L α β LSINα β α L F(r) =L sin α mg = L cos α mg α תנועה במעגל זקוף - חלק I
