Presentation Transcript
slide1

LYCEE JOLIOT-CURIE

RENNES

HOUEE Patrick

INSTALLATION SOLAIRE

CONNECTEE SUR LE RESEAU

slide2

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

STRUCTURE D’UNE INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

Panneau solaire

Onduleur

Protection

Comptage de

l’énergie

Vers le réseau EDF

slide3

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

STRUCTURE D’UNE INSTALLATION

SOLAIRE CONNECTEE SUR LE RESEAU

  • Panneaux solaires : panneaux spéciaux pour raccordement réseau
  • Onduleur : onduleur spécifique ( onduleur synchronisé réseau )
  • Protection : Disjoncteur différentiel avec coupure visible
  • Comptage de l’énergie : 2 compteurs montés en cascade et en opposition

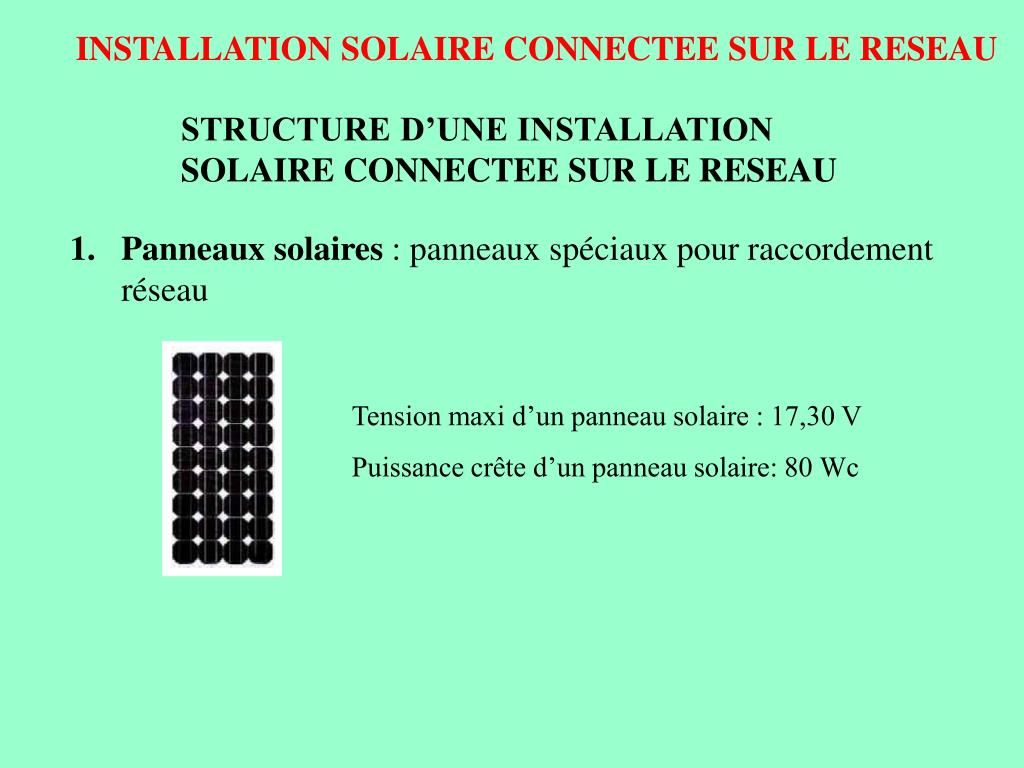

slide4

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

STRUCTURE D’UNE INSTALLATION

SOLAIRE CONNECTEE SUR LE RESEAU

  • Panneaux solaires : panneaux spéciaux pour raccordement réseau

Tension maxi d’un panneau solaire : 17,30 V

Puissance crête d’un panneau solaire: 80 Wc

slide5

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

STRUCTURE D’UNE INSTALLATION

SOLAIRE CONNECTEE SUR LE RESEAU

  • Onduleur : onduleur spécifique ( onduleur synchronisé réseau )

Tension d’entrée de l’onduleur : 240 V continu

Tension de sortie de l’onduleur : 230 V alternatif

Rendement : 97 %

En cas de coupure du réseau ( manque de tension ), l’onduleur ne doit pas créer de tension en sortie.

Sécurité pour les intervenants sur le réseau EDF .

Homologation : VDE 0126 (norme allemande)

slide6

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

STRUCTURE D’UNE INSTALLATION

SOLAIRE CONNECTEE SUR LE RESEAU

  • Protection : Disjoncteur différentiel avec coupure visible

Disjoncteur différentiel 500 mA avec coupure visible.

Calibre du disjoncteur en fonction de la puissance renvoyée au réseau.

P = 3 kVA = 15 A

P = 6 kVA = 30 A

slide7

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

STRUCTURE D’UNE INSTALLATION

SOLAIRE CONNECTEE SUR LE RESEAU

  • Comptage de l’énergie : 2 compteurs montés en cascade et en opposition

On utilise 2 compteurs montés en cascade et en opposition.

L’un est utilisé pour compter l’énergie de production et l’autre pour éviter la fraude du réseau EDF.

Celui branché côté réseau EDF est la pour compter l’énergie produite par les panneaux.

Celui branché côté onduleur sert à compter l’énergie en cas de fraude.

slide8

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

EXEMPLE D’UNE INSTALLATION

SOLAIRE CONNECTEE SUR LE RESEAU

D’UNE PUISSANCE DE 1 kWc.

Vente totale de la production.

slide9

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

Raccordement panneaux solaires vers onduleur

Montage en série de panneaux solaires par paire

Caractéristiques panneaux solaires et de l’onduleur

Tension d’entrée maxi de l’onduleur : 400 V continu

Tension de sortie de l’onduleur : 230 V alternatif

Tension maxi d’un panneau solaire : 17,30 V

Puissance crête d’un panneau solaire: 70 Wc

Soit 15 panneaux solaires à mettre en série

Tension = 260 V ( 15 x 17,30 V )

Puissance =1050 Wc ( 15 x 70 Wc)

slide10

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

Raccordement panneaux solaires vers onduleur

Montage en série de panneaux solaires ( 15 )

Raccordement des panneaux solaires

+

260 V

-

slide11

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

Raccordement panneaux solaires vers onduleur

Raccordement de l’onduleur

+

Ph

260 V

230 V

-

N

slide12

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

Raccordement panneaux solaires vers onduleur

Section des conducteurs

Dépend du courant et de la distance entre les panneaux solaires et l’onduleur. On limite la chute de tension à 1 %.

Exemple :

Panneau solaire = tension 17,30 V et puissance 70Wc

Distance entre panneaux solaires et onduleur : 20m.

Calcul du courant

I = P / U = 70 / 17,30 = 4,6 A

Pour 15 panneaux solaires en série : I = 4,6 A

slide13

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

Raccordement panneaux solaires vers onduleur

Calcul de la chute de tension

La résistivité du cuivre : ρ = 22,5 10-3Ωmm²/m

R totale = (2 x ρ x l) / s

Pour s = 1,5 mm² et l = 20 m

R totale = ( 2 x 22,5 10-3 x 20 ) / 1,5 = 0,6 Ω

ΔU = R totale x I = 0,6 x 4,6 = 2,76 V

Pourcentage de chute de tension :% = ΔU / U = 2,76 / 230 =1,2 %

Solution : 2,5 mm2 pour limiter la chute de tension à 1%

Remarque : l’onduleur sera placé au plus près des panneaux solaires

slide14

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

Raccordement onduleur vers réseau

Raccordement de l’onduleur au disjoncteur différentiel

Ph

+

230 V

Vers réseau

N

-

Q

slide15

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

Raccordement de l’onduleur vers le réseau

Choix du disjoncteur différentiel

Dépend du courant, de la sécurité des personnes et de la tension.

Exemple :

I = P / ( U x cos ) = 1000 /230 = 4,16 A On considère le cos = 1.

Courant nominal du disjoncteur In > Ib ( norme NF C 15100 )

Choix du disjoncteur : Imposé par EDF

Disjoncteur d’abonné : In = 15 A et de type

Bipolaire 1 pôle protégé et Sélectif

Choix du différentiel : In = 500 mA

slide16

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

Raccordement onduleur vers réseau

Raccordement du disjoncteur différentiel aux compteurs d’énergie

Ph

S

E

E

S

Vers réseau

EDF

230 V

COMPTEUR NON

CONSOMMATION

COMPTEUR

PRODUCTION

N

S

E

E

S

Q

Compteur :

E = Entrée S = Sortie

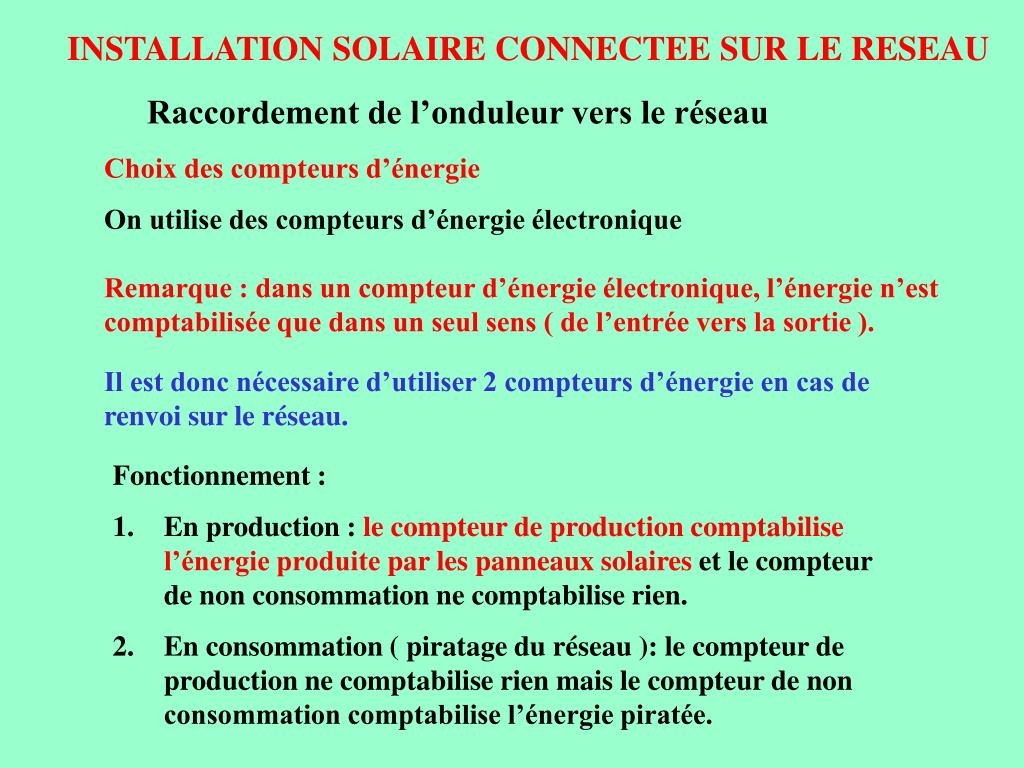

slide17

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

Raccordement de l’onduleur vers le réseau

Choix des compteurs d’énergie

On utilise des compteurs d’énergie électronique

Remarque : dans un compteur d’énergie électronique, l’énergie n’est comptabilisée que dans un seul sens ( de l’entrée vers la sortie ).

Il est donc nécessaire d’utiliser 2 compteurs d’énergie en cas de renvoi sur le réseau.

  • Fonctionnement :
  • En production : le compteur de production comptabilisel’énergie produitepar les panneaux solaires et le compteur de non consommation ne comptabilise rien.
  • En consommation ( piratage du réseau ): le compteur de production ne comptabilise rien mais le compteur de non consommation comptabilise l’énergie piratée.
