Presentation Transcript


5449353

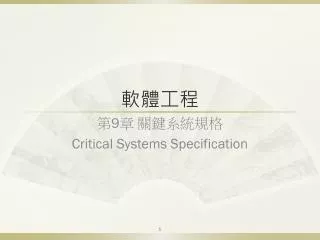

軟體工程

第9章 關鍵系統規格

Critical Systems Specification


5449353

學習目標

  • 透過分析關鍵系統所面對的風險找出可信賴度(Dependability)需求

  • 安全性(Safety)需求是透過風險分析產生的,不是由系統擁有者提供

  • 瞭解建立保全性(Security)需求的程序

    • 藉由保全性需求對抗各種威脅

  • 瞭解可靠性(Reliability)規格的測量方式,以及如何定義可靠性需求


5449353

系統需求

  • 功能性需求(Functional Requirements)

    • 檢查錯誤

    • 從錯誤狀態中復原

  • 非功能性需求(Non-Functional Requirements)

    • 可靠度(Reliability)

    • 可用性(Availability)


9 1 risk driven specification

9.1 風險性規格Risk Driven Specification

  • 關鍵系統的規格針對系統的可信賴度

    • 補充一般的需求規格程序的不足

    • 瞭解系統所面對的風險,找出能應付風險的可信賴度需求

  • 風險性規格程序的過程包括

    • 瞭解系統所面對的風險

    • 找出根源

    • 制定能夠管理這些風險的需求。


5449353

Risk

Decomposition

Risk Reduction

Assessment

Risk Analysis &

Classification

Risk

Identification

Risk

Assessment

Risk

Description

Root Cause

Analysis

Dependability

Requirements


5449353

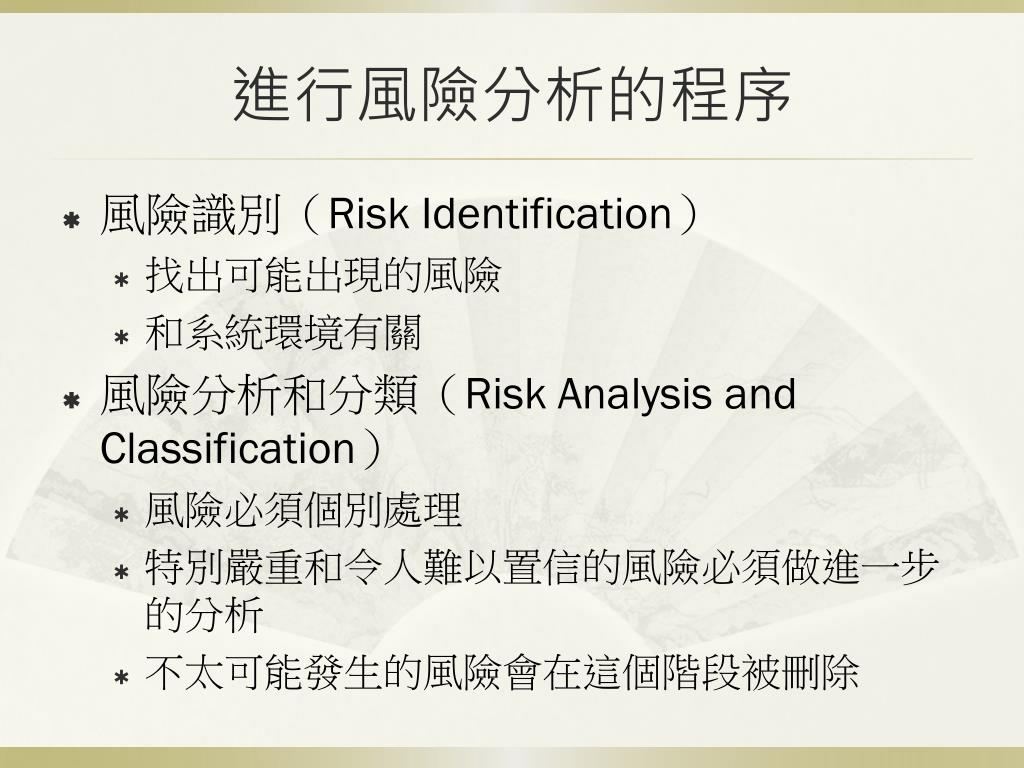

進行風險分析的程序

  • 風險識別(Risk Identification)

    • 找出可能出現的風險

    • 和系統環境有關

  • 風險分析和分類(Risk Analysis and Classification)

    • 風險必須個別處理

    • 特別嚴重和令人難以置信的風險必須做進一步的分析

    • 不太可能發生的風險會在這個階段被刪除


5449353

進行風險分析的程序

  • 風險分解(Risk Decomposition)

    • 對每個風險個別分析,找出造成風險的根源

    • 失誤樹分析法(Fault-Tree Analysis)。

  • 風險降低評估(Risk Reduction Assessment)

    • 提出可降低或消除風險的方法,轉換成可信賴度需求

    • 預防風險發生

    • 即使風險發生了,也在控制範圍之內


Risk identification

風險識別Risk Identification

  • 找出關鍵系統必須應付的風險。

  • 困難

    • 風險通常不在正常的狀況下發生

      • 系統元件以特定的方式互動產生風險

      • 罕見的環境狀況

  • 可能導致意外的危險(Hazard)

    • 身體的危險、電力的危險、生理的危險、幅射危險,以及服務故障危險等。


Risk analysis classification

風險分析和分類Risk Analysis & Classification

  • 主要的目的

    • 風險發生的機率有多高?

    • 萬一風險發生,危害程度有多大?

  • 是否能夠接受?

    • Statement of acceptance


5449353

風險的接受程度

  • 無法忍受(Intolerable)

    • 不能讓這種風險發生

    • 威脅人命、影響企業財務穩定,而且發生機率不低

  • 盡可能降低危險(As Low As Reasonably Practical, ALARP)

    • 在可能的範圍內(考慮成本),盡可能避免發生

    • 比較不嚴重,或是發生機率很低的風險。

  • 可接受(Acceptable)

    • 仍應採取所有可能的步驟,降低危險發生的可能性,

    • 不增加成本、延遲系統交付時間或是影響其他非功能屬性


5449353

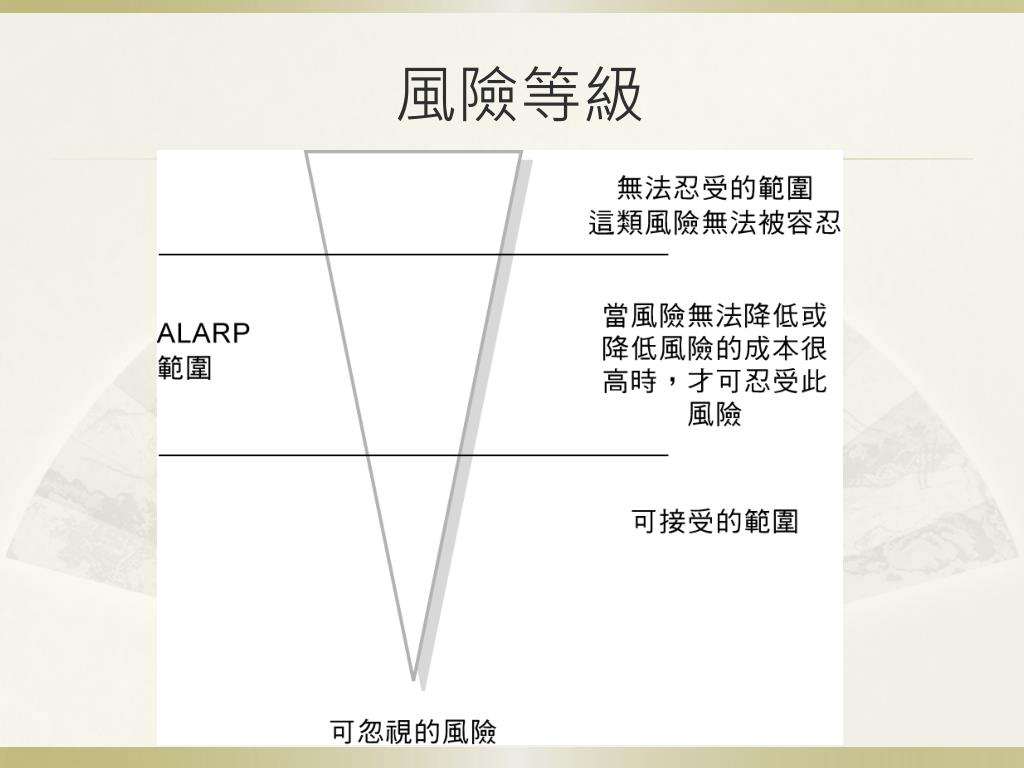

風險等級


5449353

機率高低

預估風險

危害程度


Risk decomposition

風險分解Risk Decomposition

  • 找出根本原因(Root Cause)

  • 演繹法(Deductive)

    • 由上往下,比較容易使用

    • 以風險為起點往下分析系統可能發生的故障

  • 歸納法(Inductive)

    • 從系統可能發生的故障開始,找出可能引發這些故障的危險。


Fault tree analysis

失誤樹分析Fault-Tree Analysis

找出不希望它發生的事件

回溯,找出可能的原因

不同狀態彼此之間可以 AND、OR

合併(AND)多項原因的風險比較不會發生


5449353

風險降低評估

  • 風險避免(Risk Avoidance)

    • 令風險或危險不會發生

  • 風險偵測與移除(Risk Detection and Removal)

    • 在風險導致意外發生前,先偵測並排除該風險

  • 限制損害程度(Damage Limitation)

    • 將意外的傷害降到最低


9 2 safety specification

9.2 安全規格Safety Specification

  • 定義安全規格與保險的程序,是整體安全生命週期(Safety Life Cycle)的一部分

  • 安全管理國際標準 IEC 61508

    • IEC 1998

  • 功能性安全需求(Functional Safety Requirement)

  • 安全性整合需求(Safety Integrity Requirement)

    • 安全整合等級(Safety Integrity Level, SIL)

    • 系統越關鍵,SIL越高


Iec 61508

IEC 61508安全生命週期


9 3 security requirement

9.3 保全規格 Security Requirement

  • 不適合量化

  • 通常是「不應該」的需求

    • “Shall NOT” Requirements

    • 定義無法接受的系統行為,而不是定義系統的功能需求。

  • 傳統的(非電腦化)保全分析方法,是以被保護的資產以及對組織的價值為主。


5449353

保全分析程序包括下列階段

  • 資產識別與評估

    • 識別資產(資料和程式)

    • 所需要的保護程度(依資產的價值而定)

  • 威脅分析與風險評估

    • 找出保全方面可能的威脅,評估這些威脅相關的風險

  • 威脅歸類

    • 找出與資產相關的威脅,為每項資產列出相關威脅的清單

  • 技術分析

    • 評估可用的保全技術以及對已識別威脅的適用性。

  • 制定保全需求規格

    • 制定保全需求規格

    • 明確列出可能用來保護系統抵抗威脅的保全技術


5449353

保全規格圖示


5449353

10種保全需求

識別(Identification)

驗證(Authentication)

授權(Authorization)

免疫(Immunity)

完整性(Integrity)

入侵偵測(Intrusion Detection)

無法否認(Non-repudiation)

隱私權(Privacy)

保全稽核(Security Auditing)

系統維護保全(System Maintenance Security)


9 4 software reliability specification

9.4 軟體可靠性規格Software Reliability Specification

  • 應該從整體系統的角度考慮可靠性,而不是從元件層級

  • 系統中的元件有相互依賴的關係,若其中一個元件故障可能就會擴散到整個系統,影響到其他元件的運作。


5449353

可靠性的3個方面

  • 硬體可靠性(Hardware Reliability)

    • 硬體元件故障的機率有多高?

    • 修復該元件所需的時間多長?

  • 軟體可靠性(Software Reliability)

    • 軟體元件產生不正確輸出的可能性多大?

    • 軟體不會因為用太久而磨損。即使產生不正確的結果,之後它還是能繼續正常運作。

  • 操作員可靠性(Operator Reliability)

    • 操作人員犯錯的可能性多大?


5449353

硬體的可靠性測量值

  • 故障前平均時間

    • Mean Time to Failure 縮寫為 MTTF

    • 元件可正常運作的平均時間

  • 修復前平均時間

    • Mean Time to Repair 縮寫為 MTTR

    • 修復或替換該元件所需的時間


5449353

軟體的可靠性測量值

  • 服務故障率

    • Probability of Failure on Demand, POFOD

  • 出錯率

    • Rate of Occurrence of Failure, ROCOF

  • 故障前平均時間

    • Mean Time to Failure, MTTF

  • 可用率

    • Availability


5449353

  • 在評估系統可靠性時,可以使用下列3種測量方法:

    • 對系統服務發出固定次數的要求,測量系統發生故障的次數。這個方法可以用來測量POFOD。

    • 測量系統發生故障之間的時間(或交易個數)。這個方法可以用來測量ROCOF和MTTF。

    • 測量當系統發生故障,修復所花的時間或重新啟動的所需時間。假設系統必須連續提供服務,這個方法可以用來測量AVAIL。


5449353

非功能性的可靠性需求

  • 在許多系統需求文件中,可靠性需求都沒有仔細描述。

    • 可靠性規格是主觀且無法測量的。

  • 描述系統動態行為的敘述也沒有意義。因為系統可靠性是受到軟體故障的影響,而非軟體缺陷。


5449353

建立可靠性規格的步驟

  • 針對每個子系統找出各種可能發生的故障,並分析這些故障的後果。

  • 以系統故障分析的結果將故障分成幾類。

  • 針對每一種故障類別,使用適當的可靠性測量值來定義可靠性需求。

    • 不同類別的故障不需要使用相同的測量值

  • 在適當的時候,找出定義系統功能的可靠性需求,可以降低嚴重故障的機率。


5449353

範例:進銷存系統

  • 進銷存系統應用於製造業或貿易公司,流程:

    • 客戶訂單:訂購項目、金額、交貨日期、交貨地址

    • 檢查成品庫存量,是否能夠滿足訂購量?

      • 如果庫存量不足,則開出工單(製令)安排生產流程。

        • 依工單與BOM表向零件倉提取零件,若零件庫存不足,則開出採購單,進行採購程序。

      • 庫存足夠,開出貨單,向成品倉提貨、檢驗、包裝出貨

    • 結帳

      • 客戶:應收帳款

      • 廠商:應付帳款


5449353

範例:進銷存系統

  • 風險識別(Risk Identification)

    • 訂單逾期未交貨

  • 風險分析和分類(Risk Analysis and Classification)

    • 發生機率:Low

    • 危害程度:High

    • 接受度:Intolerable

  • 風險分解(Risk Decomposition)

    • 失誤樹分析法(Fault-Tree Analysis)

  • 風險降低評估(Risk Reduction Assessment)
