Presentation Transcript
slide1

立多祿工業股份公司(NRB)案例介紹

產品設計流程資料管理

Product Realization Lab

國立清華大學

contents
Contents
  • NRB公司背景
  • 公司產品簡介
  • 設計部門任務
  • 現行ECN管理
  • PDM功能要求
  • 設計流程和作業標準書的關係
  • 功能性需求
slide3
NRB公司背景
  • 軸承支持架(Cage)設計製造廠商
slide4

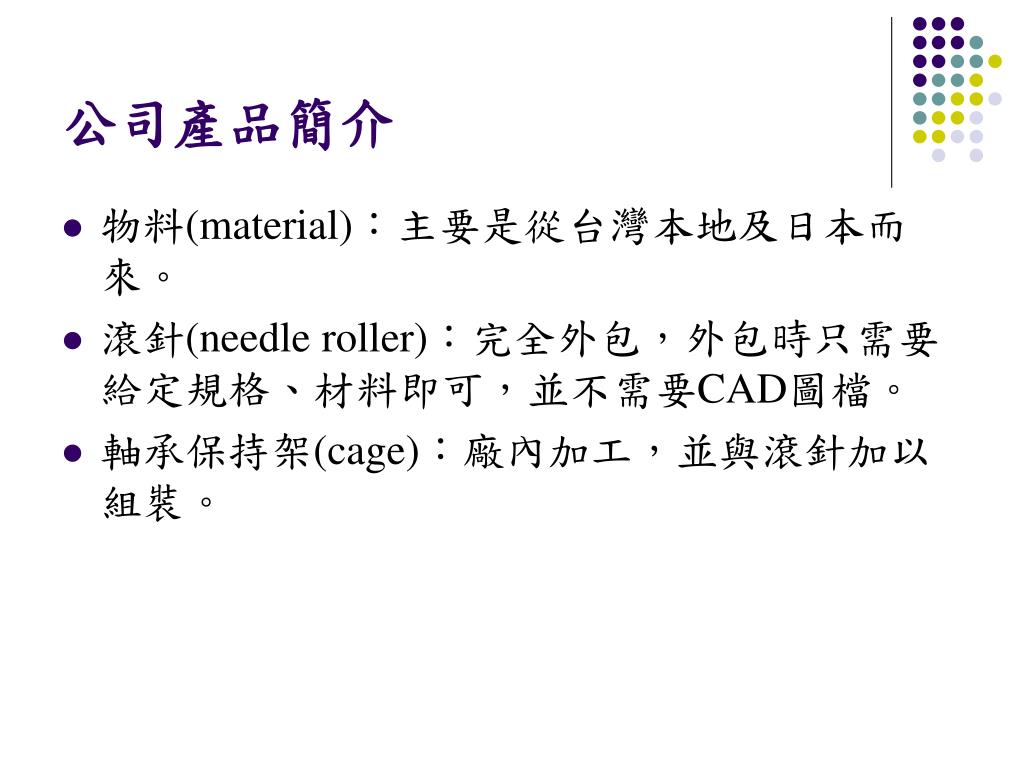

公司產品簡介
  • 物料(material):主要是從台灣本地及日本而來。
  • 滾針(needle roller):完全外包,外包時只需要給定規格、材料即可,並不需要CAD圖檔。
  • 軸承保持架(cage):廠內加工,並與滾針加以組裝。
slide5

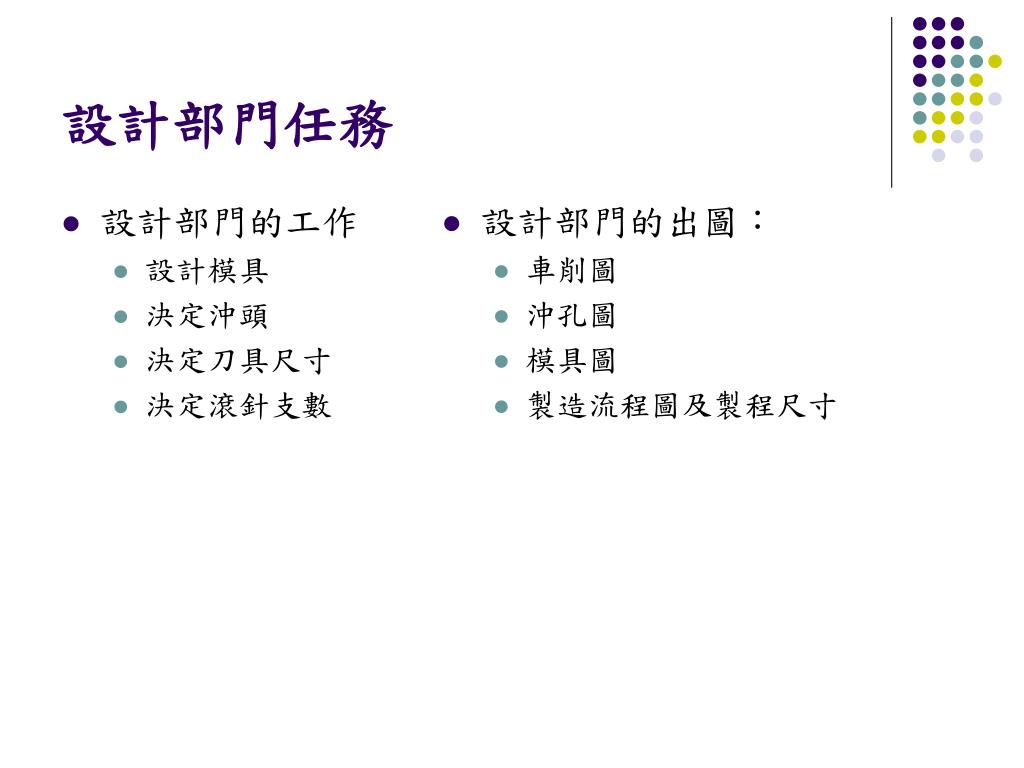

設計部門的工作

設計模具

決定沖頭

決定刀具尺寸

決定滾針支數

設計部門的出圖:

車削圖

沖孔圖

模具圖

製造流程圖及製程尺寸

設計部門任務
slide6
現行ECN管理
  • EC的分類
  • 產生ECN的原因
  • ECN的捜集、整理方式
  • ECN的編號
  • ECN的生命週期
pdm 1 2
PDM功能要求 (1/2)
  • 快速提供產品資料給現場人員使用
    • 同規格產品的EC歷史資料表的控管。
    • 同規格滾針的EC各種punch資料表的控管。
    • 可以將ECN分類
    • 管理產品資料以分擔設計工程師的工作
pdm 2 2

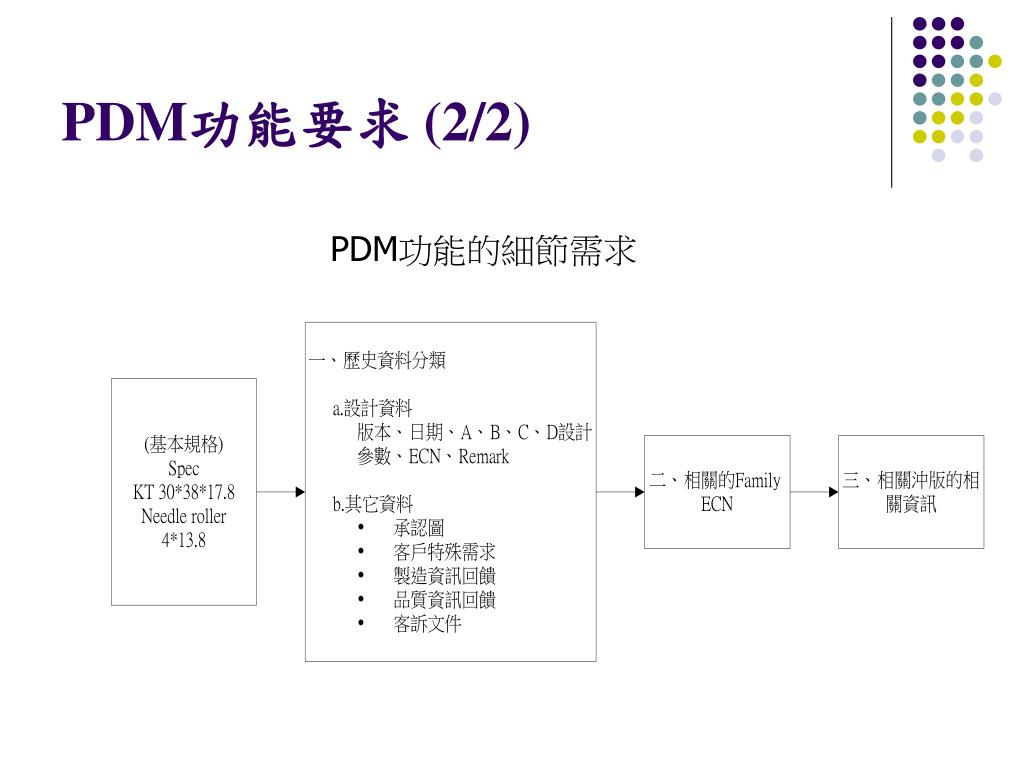

PDM功能要求 (2/2)

PDM功能的細節需求

slide9
設計流程和作業標準書的關係
  • 作業標準書:
    • 其中包含了各個型別的製造參數如何決定,由產品的Spec 可以經由作業標準書中找出所有的設計參數。
    • 作業標準書中提供了計算的Formula和表格,而已知的Spec 利用這些Formula 和表格,可得出所有的參數值。
    • 作業標準書有版次問題,當將Family ECN納入標準作業書中時,改變的參數會改變並且作業標準書的版次也會改變。
slide10
設計流程和作業標準書的關係(續)
  • 作業標準書是以最新的版本為主,所以當不同的ECN改變同一個參數時,是以最新產生的ECN為主。
single ecn family ecn
Single ECN如何成為Family ECN

尋找相似的Single ECN

開會討論將那些參數置入Family ECN當中

將Single ECN置入Family ECN當中並使Single ECN失效

將Family ECN置入作業標準書中更新作業標準書版本

完成作業標準書改版

single ecn family ecn1
Single ECN如何成為Family ECN(續)
  • 步驟:
    • Search 相似的Single ECN。
    • 開會決定這些相似的Single ECN是由那些參數造成的。
    • 找出造成的參數,並把相關連的Single ECN納入Family ECN中且加入造成的參數。而被納入的Single ECN便不再考慮。
    • 並利用這Family ECN針對作業標準書進行改版。
single ecn family ecn2
Single ECN如何成為Family ECN(續)
  • Search Single ECN的主要依據參數
    • 型別(斷面形狀)
      • <ex> KB, KD, KH, KN, KT, KU, KV
    • 滾針型式(滾針直徑)
      • <ex> 1.5, 2.0, 2.5, 3.5, 4.0, 4.5, 5.0,
    • 製程
    • 這些參數是主要的參數,但是系統還是可以針對需要而增加ESOP的相關參數。
single ecn family ecn3
Single ECN如何成為Family ECN(續)

<example>

  • 先以KT為主,找出所有的Single ECN。
  • 在這些ECN之中找出NR2.0的設變。
  • 開會探討這些設變產生的原因,是否要將之納入Family ECN以改變作業標準書。
  • 納入作業標準書之後,Single ECN,下次製造時就不用再考慮。

KT

NR 2.0

NR 3.0

single ecn family ecn4

KT

NR 2.0

NR 3.0

外徑>10

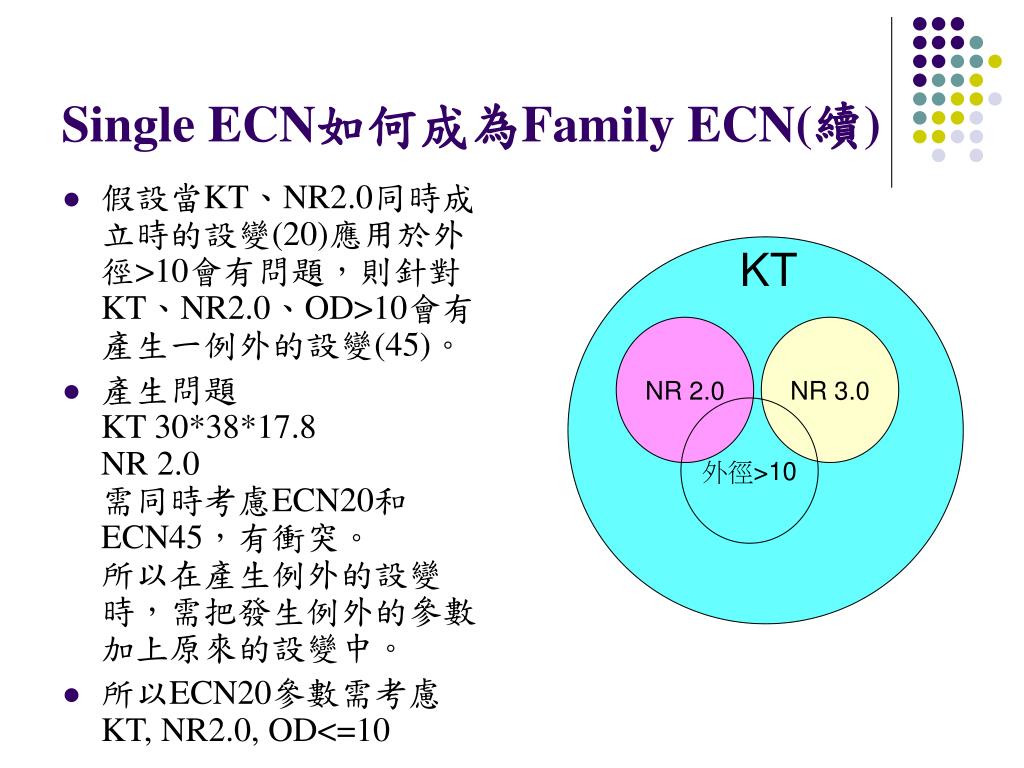

Single ECN如何成為Family ECN(續)
  • 假設當KT、NR2.0同時成立時的設變(20)應用於外徑>10會有問題,則針對KT、NR2.0、OD>10會有產生一例外的設變(45)。
  • 產生問題KT 30*38*17.8NR 2.0需同時考慮ECN20和ECN45,有衝突。所以在產生例外的設變時,需把發生例外的參數加上原來的設變中。
  • 所以ECN20參數需考慮KT, NR2.0, OD<=10
single ecn family ecn5
Single ECN如何成為Family ECN(續)
  • 產生例外設變後的使用範圍變化如右圖所示:

ECN20

KT, NR2.0

產生例外設變

KT, NR2.0, OD<=10

ECN45

KT, NR2.0, OD>10

slide18
產品設計流程
  • 新產品設計流程
  • 舊產品設計流程
    • 上次製造文件之版本與最新作業標準書版本「不同」
    • 上次製造文件之版本與最新作業標準書版本「相同」
slide19
新產品設計流程

規格取得

利用最新的作業標準書產生型別原始文件

找尋Reference之Single ECN並納入Reference ECN中

將Reference納入考慮並產生產品製造文件

產生Single ECN

slide20
舊產品設計流程
  • 舊產品一開始所需要做的就是比較上次的製造文件版本是否與最新的作業標準書版本是否相同
    • 不同:依照新產品開發流程
    • 相同:將上次製造文件加入Single ECN後進行製造
slide22
Function requirements for design flow

找尋上次同一規格產品的製造文件。

找尋最新版本的作業標準書。

找尋特定規格的Single ECN,或是規格相近的Single ECN (提供捜尋的機制,至於要Search 那些Single ECN由廠內人員決定。)。

存入型別的原始文件。

存入產品的製造文件。

存入取得規格的文件。

存入新發現的Single ECN。

Function requirements for changing the version of the SOP book

尋找相似的Single ECN。

存入新發現的Family ECN並使加入Family ECN的Single ECN失效。

存入作業標準書,並了解作業標準書是從那些Family ECN而來。

ECN及產品製造文件的編碼原則。

功能性需求
pdm nrb

PDM導入NRB

Product Realization Lab

國立清華大學

contents1
Contents
  • PDM實作系統
  • 作業標準書改版流程
  • 產品設計流程
    • 新產品設計流程
    • 舊產品設計流程
slide25
PDM實作系統
  • 作業系統:
    • Sever: Microsoft Windows 2000 sever
    • Client: Microsoft Windows XP
    • Vault: Microsoft Windows 2000 sever
  • 使用PDM系統:SmarTeam
  • 資料庫類別:MSSQL
slide26
作業標準書改版流程

尋找相似的Single ECN

開會討論將那些參數置入Family ECN當中

將Single ECN置入Family ECN當中並使Single ECN失效

將Family ECN置入作業標準書中更新作業標準書版本

完成作業標準書改版

slide27
作業標準書改版流程(續)

尋找相似的Single ECN

開會討論將那些參數置入Family ECN當中

針對將要探討的未納入Family ECN的Single ECN屬性進行Search

將Single ECN置入Family ECN當中並使Single ECN失效

將Family ECN置入作業標準書中更新作業標準書版本

完成作業標準書改版

slide28
作業標準書改版流程(續)

尋找相似的Single ECN

開會討論將那些參數置入Family ECN當中

將Single ECN置入Family ECN當中並使Single ECN失效

將Family ECN置入作業標準書中更新作業標準書版本

完成作業標準書改版

slide29
作業標準書改版流程(續)

尋找相似的Single ECN

開會討論將那些參數置入Family ECN當中

置入Family ECN中

將Single ECN置入Family ECN當中並使Single ECN失效

將Family ECN置入作業標準書中更新作業標準書版本

使Single ECN失效

完成作業標準書改版

slide30
作業標準書改版流程(續)

尋找相似的Single ECN

開會討論將那些參數置入Family ECN當中

將Single ECN置入Family ECN當中並使Single ECN失效

將Family ECN置入作業標準書中更新作業標準書版本

將作業標準書Release

完成作業標準書改版

slide31
作業標準書改版流程(續)

尋找相似的Single ECN

開會討論將那些參數置入Family ECN當中

將Single ECN置入Family ECN當中並使Single ECN失效

將Family ECN置入作業標準書中更新作業標準書版本

完成作業標準書改版

slide32
產品設計流程
  • 新產品設計流程
  • 舊產品設計流程
    • 上次製造文件之版本與最新作業標準書版本「不同」
    • 上次製造文件之版本與最新作業標準書版本「相同」
slide33
新產品設計流程

規格取得

利用最新的作業標準書產生型別原始文件

找尋Reference之Single ECN並納入Reference ECN中

將Reference納入考慮並產生產品製造文件

產生Single ECN

slide34
新產品設計流程(續)

規格取得

利用最新的作業標準書產生型別原始文件

找尋Reference之Single ECN並納入Reference ECN中

將Reference納入考慮並產生產品製造文件

產生Single ECN

slide35
新產品設計流程(續)

Step1:找尋型別輸入

規格取得

利用最新的作業標準書產生型別原始文件

找尋Reference之Single ECN並納入Reference ECN中

Step2:捜尋結果

將Reference納入考慮並產生產品製造文件

產生Single ECN

slide36
新產品設計流程(續)

規格取得

Step3:產生型別原始文件

利用最新的作業標準書產生型別原始文件

找尋Reference之Single ECN並納入Reference ECN中

Release之後的最新作業標準書版本

將Reference納入考慮並產生產品製造文件

產生Single ECN

slide37
新產品設計流程(續)

規格取得

Step1: 找尋相似的Sinlge ECN

利用最新的作業標準書產生型別原始文件

找尋Reference之Single ECN並納入Reference ECN中

捜尋結果

將Reference納入考慮並產生產品製造文件

產生Single ECN

slide38
新產品設計流程(續)

Step2: 將捜尋出來的Single ECN納入Reference ECN中

規格取得

利用最新的作業標準書產生型別原始文件

找尋Reference之Single ECN並納入Reference ECN中

將Reference納入考慮並產生產品製造文件

產生Single ECN

slide39
新產品設計流程(續)

規格取得

產生產品製造文件

利用最新的作業標準書產生型別原始文件

Release之後的最新作業標準書版本

找尋Reference之Single ECN並納入Reference ECN中

將Reference納入考慮並產生產品製造文件

產生Single ECN

slide40
新產品設計流程(續)

規格取得

產生Single ECN

利用最新的作業標準書產生型別原始文件

找尋Reference之Single ECN並納入Reference ECN中

將Reference納入考慮並產生產品製造文件

產生Single ECN

slide41
舊產品設計流程
  • 舊產品一開始所需要做的就是比較上次的製造文件版本是否與最新的作業標準書版本是否相同。

Step1:利用Spec找尋製造文件

slide42
舊產品設計流程(續)

找出製造文件

slide43
舊產品設計流程(續)

最新的作業標準書版本

版本相同,將Single ECN納入考慮即可

slide44
舊產品設計流程(續)

版本不同,走新產品製造流程,但不考慮Reference ECN只考慮Single ECN

slide45
結論
  • PDM系統提供:
    • 各產品文件的版本控管
    • 對於各文件的捜尋功能
    • 將產品檔案集中管理
  • 對於案例公司解決了紙本所容易遺漏的缺點
  • 可經由各項條件找尋所需要的製造文件、作業標準書、ECN文件或與某一文件有相互關係的文件
