Les dalles. Bister Simon Boland Ludovic Capart Renaud Materne Thomas. Plan. Les types de dalles Les méthodes de construction Le principe Stross Application particulière du principe Stross Questions / Réponses. Les types de dalles. Les types de dalles. Dalle plate:

Download Presentation

Les dalles

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Les dalles l.jpg

Les dalles

Bister Simon

Boland Ludovic

Capart Renaud

Materne Thomas


Slide2 l.jpg

Plan

  • Les types de dalles

  • Les méthodes de construction

  • Le principe Stross

  • Application particulière du principe Stross

  • Questions / Réponses


Les types de dalles l.jpg

Les types de dalles


Les types de dalles4 l.jpg

Les types de dalles

  • Dalle plate:

    • Coffrage simple et économique

    • Construction rapide

    • Relativement lourd

    • Convient bien aux sections carrées

    • Armatures importantes au niveau des poutres


Les types de dalles5 l.jpg

Les types de dalles

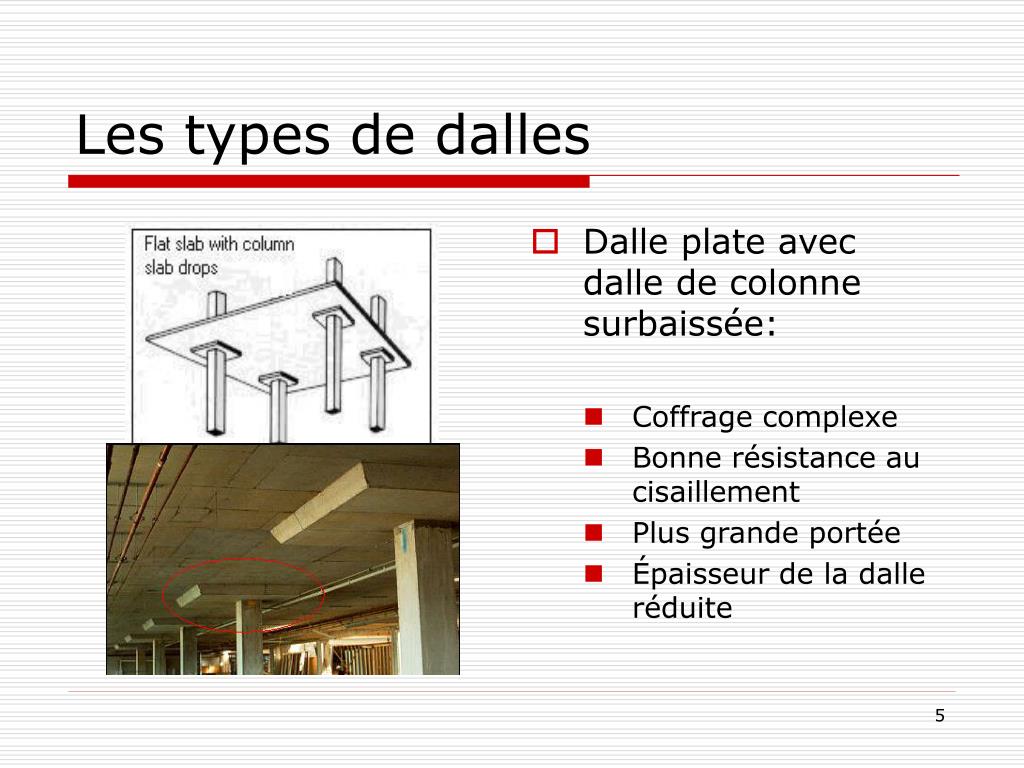

  • Dalle plate avec dalle de colonne surbaissée:

    • Coffrage complexe

    • Bonne résistance au cisaillement

    • Plus grande portée

    • Épaisseur de la dalle réduite


Les types de dalles6 l.jpg

Les types de dalles

  • Dalle plate avec tête de colonne élargie:

    • Résistance au cisaillement

    • Coffrage fort complexe

    • Épaisseur de la dalle réduite

    • Esthétisme


Les types de dalles7 l.jpg

Les types de dalles

  • Poutre et dalle:

    • Coffrage complexe

    • Longue portée

    • Épaisseur réduite


Les types de dalles8 l.jpg

Les types de dalles

  • Dalle à nervures:

    • Coffrage complexe

    • Gain de poids

    • Portée augmentée


Les types de dalles9 l.jpg

Les types de dalles

  • Dalle à alvéoles:

    • Coffrage fort complexe

    • Assez longue portée dans les 2 directions

    • Gain de poids


Les m thodes de construction l.jpg

Les méthodes de construction

  • Dalles coulées sur place (coffrage)

  • Prédalles

  • Hourdis

  • Poutrains et entrevous

  • Dalles mixtes


Les m thodes de construction11 l.jpg

Dalle coulée sur place

Coffrage important

Doit être supporté (étançons)

Simplicité

Bonne résistance à la flexion et au feu

Bonne isolation acoustique

Les méthodes de construction


Les m thodes de construction12 l.jpg

Les méthodes de construction


Les m thodes de construction13 l.jpg

Prédalles

Main d’œuvre et coût réduit

Facilité de mise en œuvre (nécessite une grue)

Comprennent les armatures

Les méthodes de construction


Les m thodes de construction14 l.jpg

Les méthodes de construction


Les m thodes de construction15 l.jpg

Hourdis

Facilité de mise en œuvre

Souvent précontraints

Gain en poids (éléments creux)

Les méthodes de construction


Les m thodes de construction16 l.jpg

Les méthodes de construction


Les m thodes de construction17 l.jpg

Poutrains et entrevous

Semblables aux hourdis

Gain de poids

Système souple

Les méthodes de construction


Les m thodes de construction18 l.jpg

Dalles mixtes

Facilité de mise en œuvre

Légèreté

Les méthodes de construction


Le principe stross l.jpg

Le principe Stross

  • La méthode dite « stross » consiste à réaliser les dalles des niveaux en sous-sol sans effectuer une fouille générale à ciel ouvert.


Le principe stross20 l.jpg

Le principe Stross

  • Mise en œuvre :

    • On réalise les parois portantes de la construction.

    • On réalise les dalles des divers niveaux en sous-sol (du haut vers le bas) en ménageant un espace pour descendre de niveau.

    • On referme les dalles, en partant du bas, par coffrage classique.


Le principe stross21 l.jpg

Le principe Stross

  • Avantages de la technique :

    • Permet de limiter la zone de chantier à une surface pas plus grande que l’ouvrage à réaliser.

    • Permet de démarrer la construction des niveaux « hors-sol », alors que les « sous-sol » ne sont pas terminés.


Application part du principe stross l.jpg

Application part. du principe Stross

Chantier des extensions du Palais de Justice de la Place St-Lambert


Application part du principe stross23 l.jpg

Application part. du principe Stross

On souhaite réaliser l’ouvrage suivant :


Application part du principe stross24 l.jpg

Application part. du principe Stross

  • Réalisation des parois :


Application part du principe stross25 l.jpg

Application part. du principe Stross

  • Trois possibilités de mise en œuvre des parois :

    • Pieux sécants

  • Et, 2 autres techniques fort semblables :

    • Fouilles blindées

    • Parois moulées


Application part du principe stross26 l.jpg

Application part. du principe Stross

  • Pieux sécants.

    • Avec une gigantesque masse, on enfonce des pieux de béton armé dans le sol.


Application part du principe stross27 l.jpg

Application part. du principe Stross

  • Dans les 2 autres cas, on procède à la construction des parois par « tranches » de 3 à 5 m.


Application part du principe stross28 l.jpg

Application part. du principe Stross

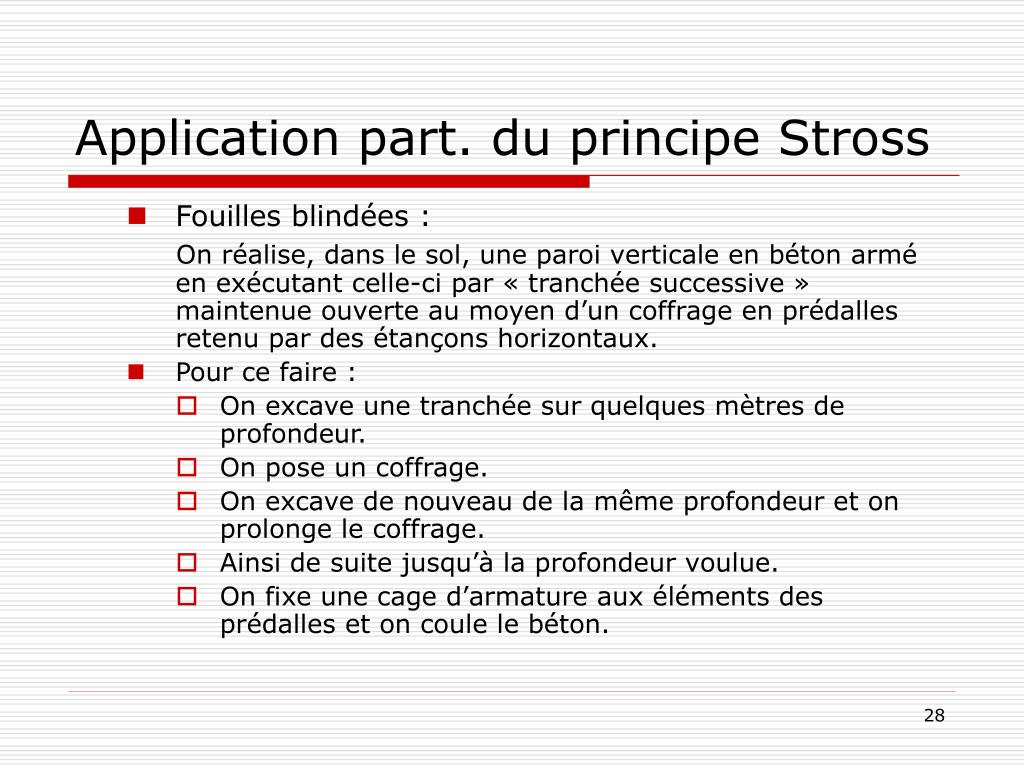

  • Fouilles blindées :

    On réalise, dans le sol, une paroi verticale en béton armé en exécutant celle-ci par « tranchée successive » maintenue ouverte au moyen d’un coffrage en prédalles retenu par des étançons horizontaux.

  • Pour ce faire :

    • On excave une tranchée sur quelques mètres de profondeur.

    • On pose un coffrage.

    • On excave de nouveau de la même profondeur et on prolonge le coffrage.

    • Ainsi de suite jusqu’à la profondeur voulue.

    • On fixe une cage d’armature aux éléments des prédalles et on coule le béton.


Application part du principe stross29 l.jpg

Application part. du principe Stross

  • Le coffrage est fait :

    • De prédalles.

    • D’étançons horizontaux maintenant les prédalles à niveau.


Application part du principe stross30 l.jpg

Application part. du principe Stross

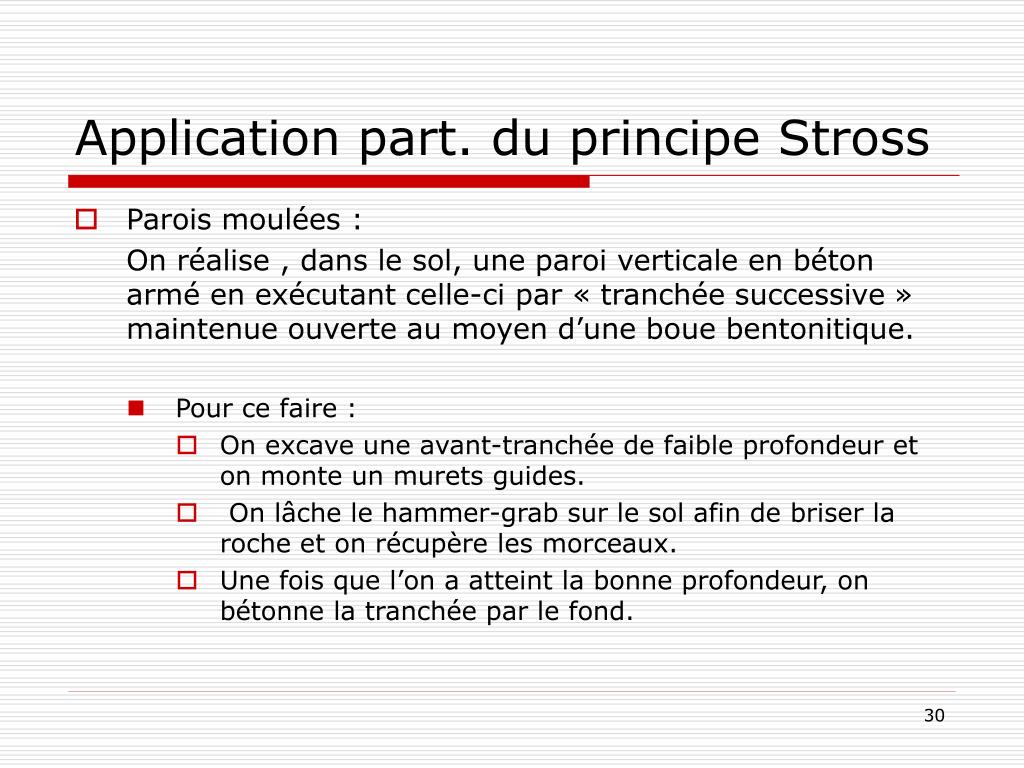

  • Parois moulées :

    On réalise , dans le sol, une paroi verticale en béton armé en exécutant celle-ci par « tranchée successive » maintenue ouverte au moyen d’une boue bentonitique.

    • Pour ce faire :

      • On excave une avant-tranchée de faible profondeur et on monte un murets guides.

      • On lâche le hammer-grab sur le sol afin de briser la roche et on récupère les morceaux.

      • Une fois que l’on a atteint la bonne profondeur, on bétonne la tranchée par le fond.


Application part du principe stross31 l.jpg

Application part. du principe Stross

  • La boue bentonitique :

    • Mélange de bentonite et d’eau permettant d’exercer une action stabilisatrice sur les parois de la future tranchée.

    • Alimente la tranchée en permanence par l’intermédiaire d’une pompe.


Application part du principe stross32 l.jpg

Application part. du principe Stross


Application part du principe stross33 l.jpg

Application part. du principe Stross

  • Le hammer-grab:

    • Engin d’excavation de la tranchée.

    • Est équipé de dents afin de désagréger le terrain.

    • Est guidé dans le plan de la paroi par sa forme rectangulaire.

    • Dimensions : de 0,40 à 1,80 m de large.

    • Poids : de 1 à 23 T.


Application part du principe stross34 l.jpg

Application part. du principe Stross


Application part du principe stross35 l.jpg

Application part. du principe Stross

  • On excave une avant-tranchée de faible profondeur.


Application part du principe stross36 l.jpg

Application part. du principe Stross

  • On réalise un muret guide permettant:

    • De guider le hammer-grab.

    • De placer les tuyaux d’alimentation en bentonite.


Application part du principe stross37 l.jpg

Application part. du principe Stross

  • Mise en place de la bentonite.


Application part du principe stross38 l.jpg

Application part. du principe Stross

  • Mise en place de la bentonite.


Application part du principe stross39 l.jpg

Application part. du principe Stross

  • Descente du hammer-grab.


Application part du principe stross40 l.jpg

Application part. du principe Stross

  • Descente du hammer-grab.


Application part du principe stross41 l.jpg

Application part. du principe Stross

  • Descente du hammer-grab.


Application part du principe stross42 l.jpg

Application part. du principe Stross

  • Mise en place de la cage d’armature.


Application part du principe stross43 l.jpg

Application part. du principe Stross

  • Cage d’armature.


Application part du principe stross44 l.jpg

Application part. du principe Stross

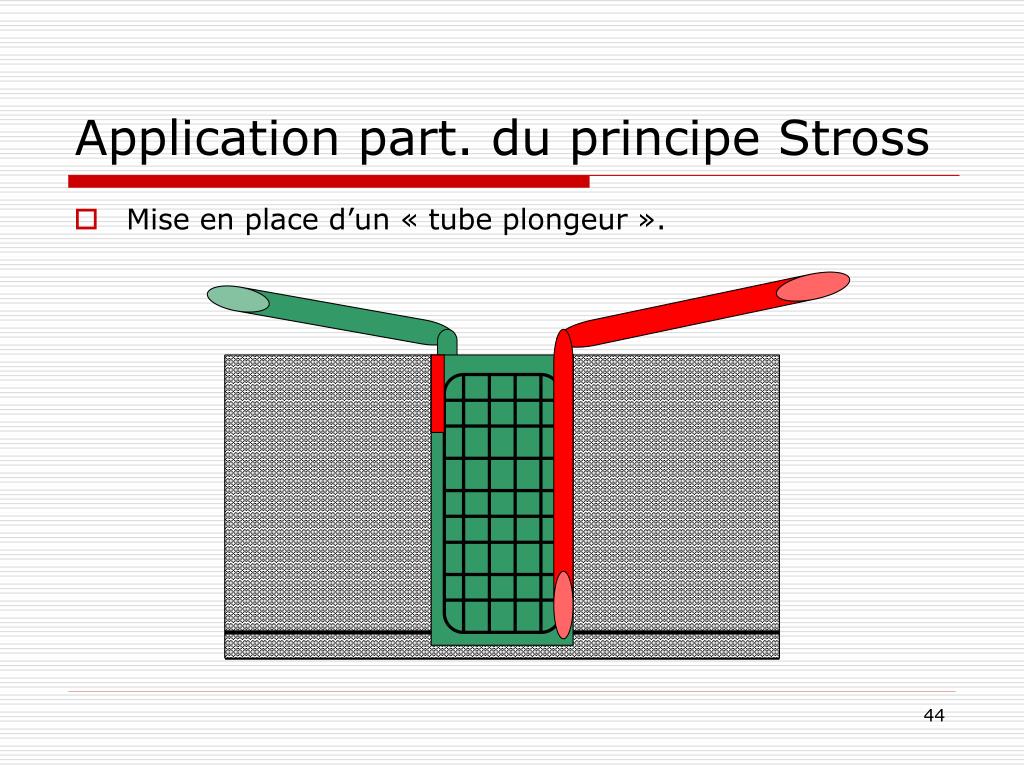

  • Mise en place d’un « tube plongeur ».


Application part du principe stross45 l.jpg

Application part. du principe Stross

  • Coulée du béton en remontant le « tube plongeur » et aspiration de la bentonite.


Application part du principe stross46 l.jpg

Application part. du principe Stross

  • Coulée du béton en remontant le « tube plongeur » et aspiration de la bentonite.


Application part du principe stross47 l.jpg

Application part. du principe Stross

  • Coulée du béton en remontant le « tube plongeur » et aspiration de la bentonite.


Application part du principe stross48 l.jpg

Application part. du principe Stross

  • Coulée du béton en remontant le « tube plongeur » et aspiration de la bentonite.


Application part du principe stross49 l.jpg

Application part. du principe Stross

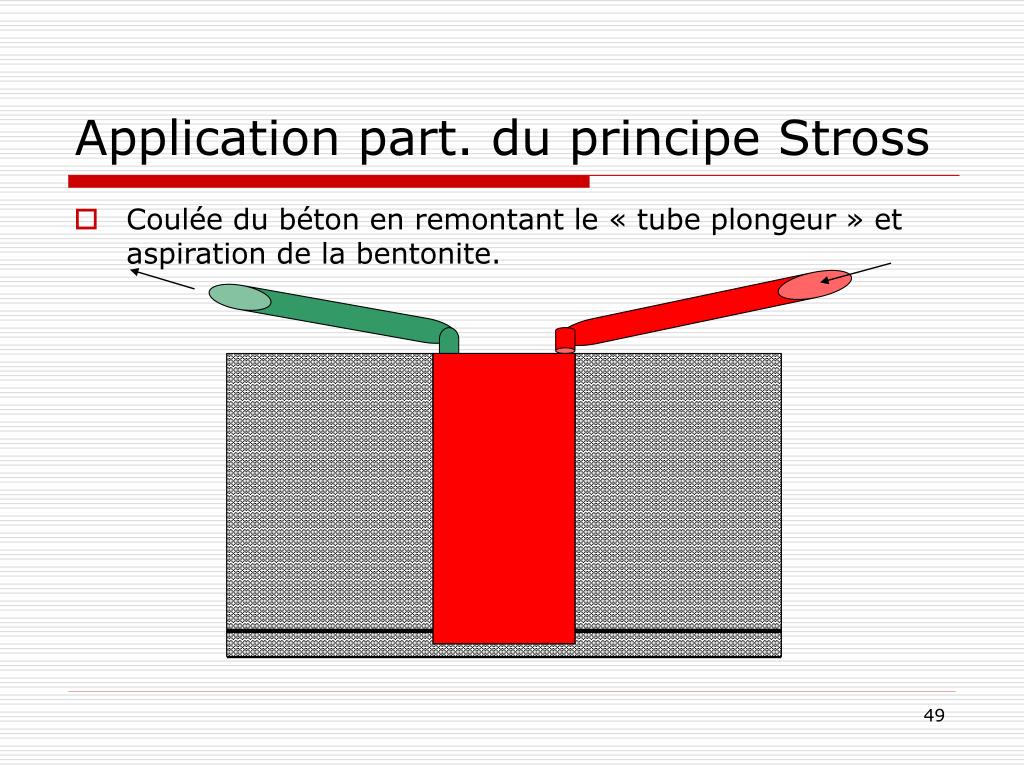

  • Coulée du béton en remontant le « tube plongeur » et aspiration de la bentonite.


Application part du principe stross50 l.jpg

Application part. du principe Stross

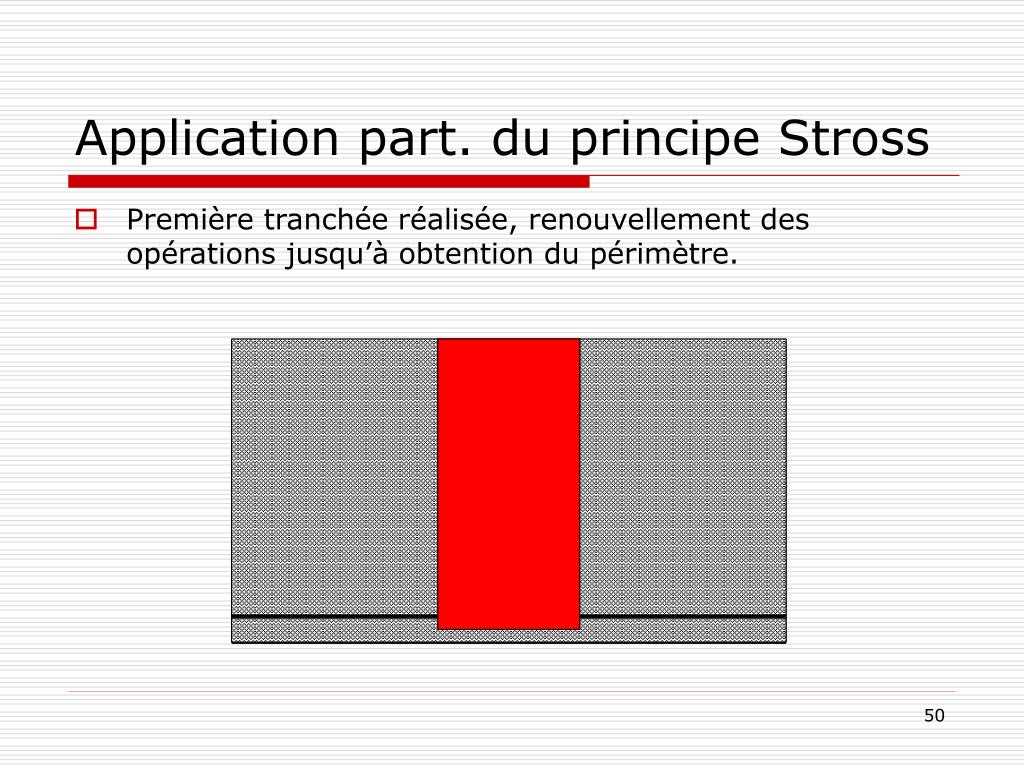

  • Première tranchée réalisée, renouvellement des opérations jusqu’à obtention du périmètre.


Application part du principe stross51 l.jpg

Application part. du principe Stross

Situation après réalisation des parois :


Application part du principe stross52 l.jpg

Application part. du principe Stross

  • Réalisation de la première dalle au niveau du sol :


Application part du principe stross53 l.jpg

Application part. du principe Stross

  • Les dalles devant être coulées sur le sol, elles doivent être coffrées de telle sorte, qu’après réalisation de l’ouvrage, elles puissent constituer un plafond.

  • Pour ce faire :

    • On place le coffrage.

    • On place les armatures.

    • On coule le béton.


Application part du principe stross54 l.jpg

Application part. du principe Stross

  • Réalisation du coffrage :

    • Égalisation du terrain au niveau duquel la dalle doit être implantée.


Application part du principe stross55 l.jpg

Application part. du principe Stross

  • Mise en œuvre d’une chape lisse en mortier de ciment, d’une épaisseur de 5 à 10 cm, afin d’éviter toute irrégularité du sol.


Application part du principe stross56 l.jpg

Application part. du principe Stross

  • Recouvrement de la chape par un film en polyéthylène, de 0,2 mm d’épaisseur, pour empêcher les remontées d’eau dans le coffrage.


Application part du principe stross57 l.jpg

Application part. du principe Stross

  • Mise en place du coffrage, généralement en « panneaux marins », de 15 à 22 mm d’épaisseur.


Application part du principe stross58 l.jpg

Application part. du principe Stross

  • Réalisation du ferraillage de la première dalle avec :

    • Ancrage de la dalle dans les barres d’attente verticales des parois.

    • Mise en place de barres d’attente horizontales pour la dalle de fermeture du niveau.

  • Si nécessaire (grandes portées, charges futures importantes, …) :

    • Réalisation de poutres coffrées sur sol et ancrées dans les parois.


Application part du principe stross59 l.jpg

Application part. du principe Stross


Application part du principe stross60 l.jpg

Application part. du principe Stross

  • Ferraillage de la dalle.


Application part du principe stross61 l.jpg

Application part. du principe Stross

  • Bétonnage de la dalle :


Application part du principe stross62 l.jpg

Application part. du principe Stross

  • Réalisation des fouilles :

    • Descente d’une pelle mécanique du gabarit approprié à la hauteur de l’ouvrage.

    • Excavation sous le niveau des dalles coffrées, la pelle mécanique roulant à même le sol.

    • Enlèvement délicat des éléments du coffrage (chape + film de polyéthylène + « panneaux marin »).

    • Nettoyage des bétons des parois dégagées à l’eau sous pression.


Application part du principe stross63 l.jpg

Application part. du principe Stross

  • Après réalisation de la première dalle :


Application part du principe stross64 l.jpg

Application part. du principe Stross

  • Descente d’une pelle mécanique du gabarit approprié à la hauteur de l’ouvrage.


Application part du principe stross65 l.jpg

Application part. du principe Stross

  • Excavation sous le niveau des dalles coffrées.

  • Enlèvement délicat des éléments du coffrage.

  • Nettoyage des bétons à l’eau sous pression.


Application part du principe stross66 l.jpg

Application part. du principe Stross

  • Excavation sous le niveau des dalles coffrées.


Application part du principe stross67 l.jpg

Application part. du principe Stross

  • Excavation sous le niveau des dalles coffrées.

  • Enlèvement délicat des éléments du coffrage.

  • Nettoyage des bétons à l’eau sous pression.


Application part du principe stross68 l.jpg

Application part. du principe Stross

  • Enlèvement des éléments du coffrage.


Application part du principe stross69 l.jpg

Application part. du principe Stross

  • Niveau excavé et nettoyé :


Application part du principe stross70 l.jpg

Application part. du principe Stross


Application part du principe stross71 l.jpg

Application part. du principe Stross

  • Réalisation du ferraillage de la dalle, avec :

    • Ancrage des barres dans les parois portantes (forages + ancrages chimiques).

    • Mise en place des barres d’attente pour la dalle de fermeture du niveau.


Application part du principe stross72 l.jpg

Application part. du principe Stross

  • Bétonnage de la dalle du niveau suivant :


Application part du principe stross73 l.jpg

Application part. du principe Stross

  • Renouvellement des opérations jusqu’au niveau le plus bas.


Application part du principe stross74 l.jpg

Application part. du principe Stross

  • Excavation sous le niveau des dalles coffrées.


Application part du principe stross75 l.jpg

Application part. du principe Stross

  • Excavation sous le niveau des dalles coffrées et pose du coffrage.


Application part du principe stross76 l.jpg

Application part. du principe Stross

  • Réalisation de la dalle.


Application part du principe stross77 l.jpg

Application part. du principe Stross

  • Descente d’une pelle mécanique du gabarit approprié à la hauteur de l’ouvrage.


Application part du principe stross78 l.jpg

Application part. du principe Stross

  • Excavation sous le niveau des dalles coffrées et pose du coffrage.


Application part du principe stross79 l.jpg

Application part. du principe Stross

  • Réalisation de la dalle.


Application part du principe stross80 l.jpg

Application part. du principe Stross

  • Réalisation des dalles de fermeture à chacun des niveaux :

    • Utilisation de coffrages classiques.

    • Ancrages dans les tranches des dalles déjà coulées et dans les autres parois.

    • Eventuellement appuis sur poutres.


Application part du principe stross81 l.jpg

Application part. du principe Stross

  • Etançons maintenant le coffrage de la dalle.


Application part du principe stross82 l.jpg

Application part. du principe Stross

  • Fermeture du niveau.


Application part du principe stross83 l.jpg

Application part. du principe Stross

  • Fermeture du niveau.


Application part du principe stross84 l.jpg

Application part. du principe Stross

  • Fermeture du dernier niveau.


Application part du principe stross85 l.jpg

Application part. du principe Stross

  • Amélioration de l’état de surface des parois dans le cas de réalisation de parois moulées :

    • Situation après nettoyage à l’eau sous pression:


Application part du principe stross86 l.jpg

Application part. du principe Stross

  • Si les armatures sont apparentes, on réalise un « gunitage » :

    • Epinglage d’un treillis d’armature sur la paroi dégagée.

    • Recouvrement de l’ensemble par la projection d’un coulis de béton liquide, lissé éventuellement.

  • Si les armatures ne sont pas apparentes, on réalise un mur en blocs.


Application part du principe stross87 l.jpg

Application part. du principe Stross

  • Parois gunitée :


Questions r ponses l.jpg

Questions / Réponses

  • Citez deux avantages des hourdis.


Questions r ponses89 l.jpg

Questions / Réponses

  • Citez deux avantages des hourdis.

    • Légèreté, mise en oeuvre aisée.


Questions r ponses90 l.jpg

Questions / Réponses

  • Quelle méthode utiliseriez-vous pour transformer un bâtiment ?


Questions r ponses91 l.jpg

Questions / Réponses

  • Quelle méthode utiliseriez-vous pour transformer un bâtiment ?

    • Poutrains et entrevous, Dalles mixtes.


Questions r ponses92 l.jpg

Questions / Réponses

  • Quelle est le rôle de la bentonite dans la réalisation de parois moulée?


Questions r ponses93 l.jpg

Questions / Réponses

  • Quelle est le rôle de la bentonite dans la réalisation de parois moulée?

    • Maintenir les parois de terre lorsque l'on creuse une tranchée.


Questions r ponses94 l.jpg

Questions / Réponses

  • Citez un avantage et un inconvénient de la technique.


Questions r ponses95 l.jpg

Questions / Réponses

  • Citez un avantage et un inconvénient de cette technique.

    • Pas cher car le « coffrage » est entièrement récupéré.

    • Chantier très sale et état de surface de la parois médiocre.


Questions r ponses96 l.jpg

Questions / Réponses

  • Dans la méthode Stross, en plus des armatures propre à la dalle, quelles armatures ne doit on pas oublier de poser lorsque l'on réalise la dalle d'un niveau?


Questions r ponses97 l.jpg

Questions / Réponses

  • Dans la méthode Stross, en plus des armatures propre à la dalle, quelles armatures ne doit-on pas oublier de poser lorsque l'on réalise la dalle d'un niveau?

    • Les barres d'attentes pour la dalle de fermeture.


  • Login
