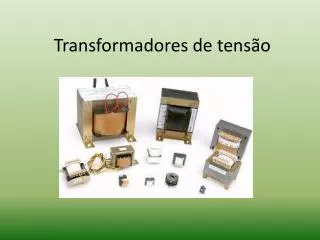

Transformadores de tensão

1. Transformadores de tensão

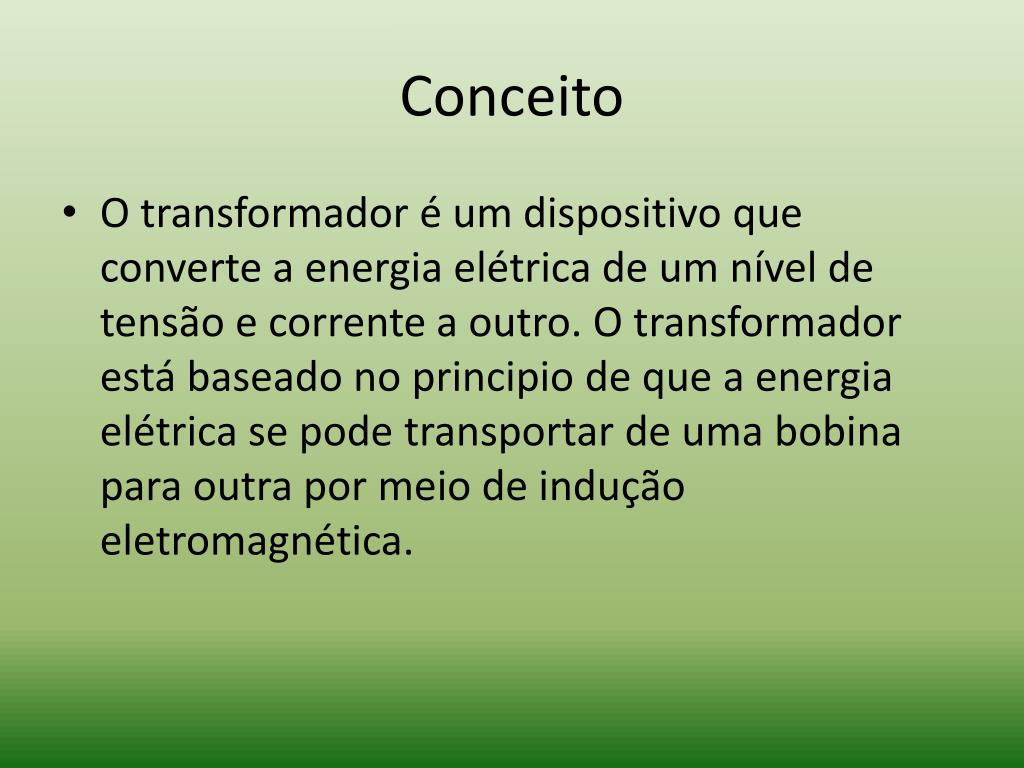

2. Conceito • O transformador é um dispositivo que converte a energia elétrica de um nível de tensão e corrente a outro. O transformador está baseado no principio de que a energia elétrica se pode transportar de uma bobina para outra por meio de indução eletromagnética.

3. Princípio de funcionamento

4. Estrutura e Simbologia

6. A bobina em que aplicamos a tensão alternada que queremos transformar é chamada de enrolamento primário e a bobina onde se obtêm a tensão alternada já transformada é chamada de enrolamento secundário. • Funcões do transformador • Redução de tensão • Amplificação de tensão

7. Elevador de Tensão

8. Transformadores de potência são destinados primariamente à transformação da tensão e das correntes operando com altos valores de potência, de forma a elevar o valor da tensão e consequentemente reduzir o valor da corrente. • O transformador é constituído de um núcleo de material ferromagnético, como aço, a fim de produzir um caminho de baixa relutância para o fluxo gerado.

9. Geralmente o núcleo de aço dos transformadores é laminado para reduzir a indução de correntes parasitas ou de corrente de Foucault, no próprio núcleo, já que essas correntes contribuem para o surgimento de perdas por aquecimento devido ao efeito joule

10. Redutor de Tensão

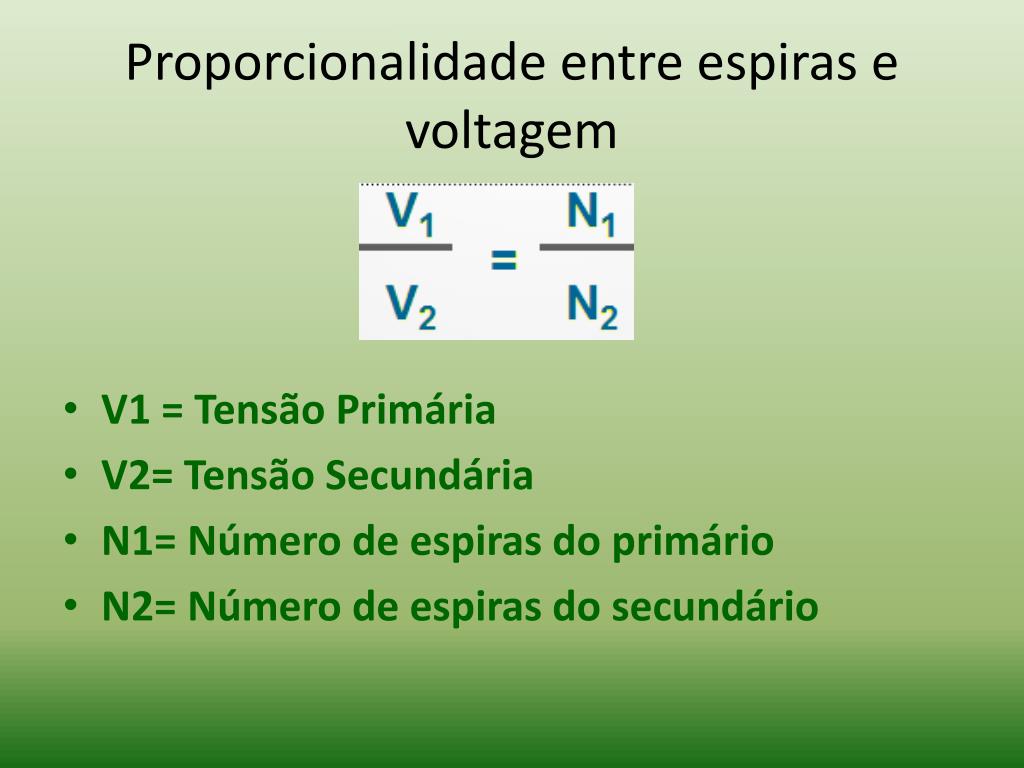

11. Proporcionalidade entre espiras e voltagem • V1 = Tensão Primária • V2= Tensão Secundária • N1= Número de espiras do primário • N2= Número de espiras do secundário

13. Testes e defeitos em transformadores

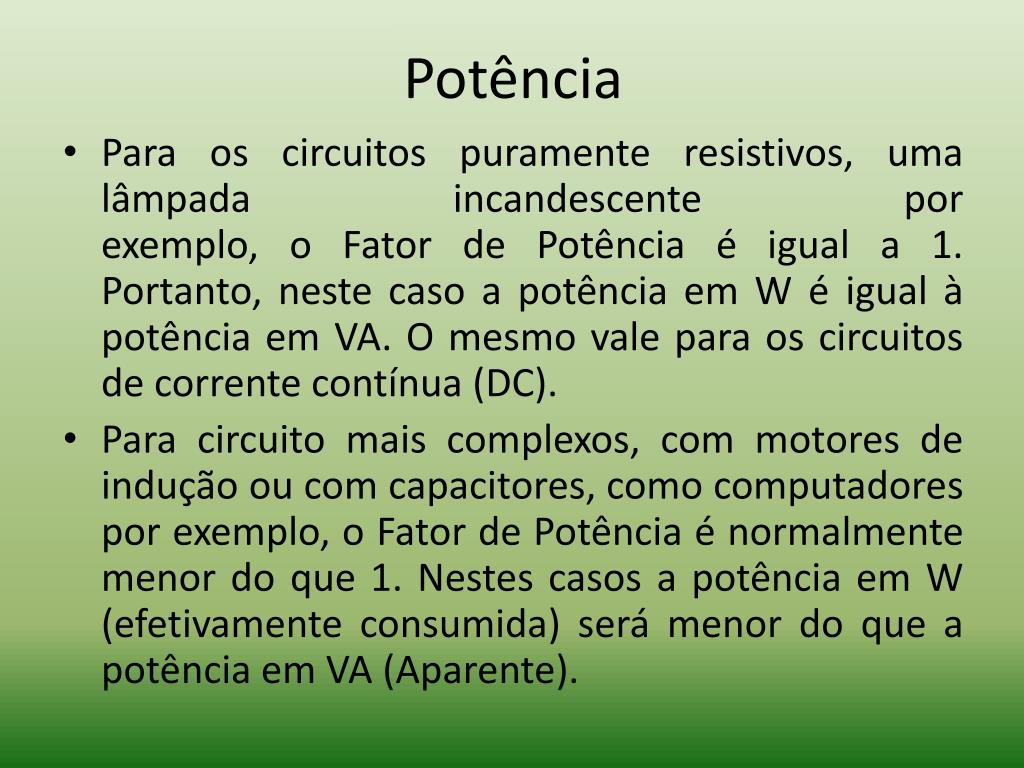

14. Potência • Para os circuitos puramente resistivos, uma lâmpada incandescente porexemplo, o Fator de Potência é igual a 1. Portanto, neste caso a potência em W é igual à potência em VA. O mesmo vale para os circuitos de corrente contínua (DC). • Para circuito mais complexos, com motores de indução ou com capacitores, como computadores por exemplo, o Fator de Potência é normalmente menor do que 1. Nestes casos a potência em W (efetivamente consumida) será menor do que a potência em VA (Aparente).

15. Por exemplo:Potência aparente = 1000 VA = 1 kVAFator de Potência (FP) = 0,7 (ou 70%)Então, Potência real = 1000 x 0,7 = 700 W = 0,7 kW
