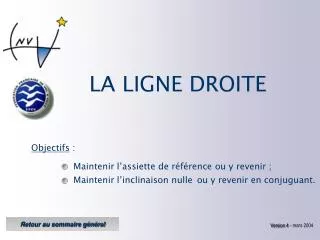

LA LIGNE DROITE. Objectifs :. ou y revenir ;. Maintenir l’assiette de référence. Maintenir l’inclinaison nulle. ou y revenir en conjuguant. Retour au sommaire général. Version 4 - mars 2004. LA LIGNE DROITE. PRÉ-REQUIS. CONNAISSANCES INDISPENSABLES. LEÇONS EN VOL.

fayre
Download Presentation

LA LIGNE DROITE

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. LA LIGNE DROITE Objectifs : ou y revenir ; • Maintenir l’assiette de référence • Maintenir l’inclinaison nulle ou y revenir en conjuguant. Retour au sommaire général Version 4 - mars 2004

  2. LA LIGNE DROITE PRÉ-REQUIS CONNAISSANCES INDISPENSABLES LEÇONS EN VOL Retour au sommaire général Bibliographie et références

  3. PRÉ-REQUIS • les références visuelles, • savoir visualiser les positions et le mouvement du planeur à partir du déplacement du repère capot sur l’horizon.

  4. CONNAISSANCES INDISPENSABLES • DÉFINITION ET VISUALISATION DE L’ASSIETTE • DÉFINITION ET VISUALISATION DE L’INCLINAISON • LE LACET INVERSE ET LA CONJUGAISON

  5. DÉFINITION ET VISUALISATION DE L’ASSIETTE

  6. L’assiette Définition théorique : L’assiette est l’angle formé par l’axe longitudinal du planeur et l’horizon. horizon A axe longitudinal Définition pratique : Visuellement l’assiette est estimée en évaluant la hauteur entre le repère capot et l’horizon. A CORDIER Guillaume – mars 2004

  7. L’assiette de référence A A Aréf. Aréf. Le repère capot est fixe par rapport à la ligne d ’horizon : l’assiette A est constante. Pour les besoins de l’enseignement du pilotage, on appellera cette assiette, proche de l’assiette de finesse max : assiette de référence Aréf.. CORDIER Guillaume – mars 2004

  8. Variation d’assiette à piquer A A A2 A2 Le repère capot se déplace vers le bas ; « le nez du planeur pique vers le sol » : l’assiette A varie à piquer. CORDIER Guillaume – mars 2004

  9. A A Le repère capot est fixe par rapport à la ligne d ’horizon, « il est plus bas sur l’horizon qu’à l’assiette de référence » : l’assiette A est piquée stable. CORDIER Guillaume – mars 2004

  10. Variations d’assiette à cabrer A3 A3 A A Le repère capot se déplace vers le haut ; « le nez du planeur monte vers le ciel » : l’assiette A varie à cabrer. CORDIER Guillaume – mars 2004

  11. A A Le repère capot est fixe par rapport à la ligne d ’horizon, « il est plus haut sur l’horizon qu’à l’assiette de référence » : l’assiette A est cabrée stable. CORDIER Guillaume – mars 2004

  12. DÉFINITION ET VISUALISATION DE L’INCLINAISON

  13. L’inclinaison Définition théorique : L’inclinaison est l’angle formé par le plan moyen des ailes et l’horizon.  horizon Définition pratique : Visuellement l’inclinaison est assimilée à l’angle que fait le repère capot avec l’horizon.  CORDIER Guillaume – mars 2004

  14. Remarque importante :   2° la perception d ’un défilement du repère capot sur l ’horizon s ’avère être un moyen efficace de détection des faibles inclinaisons. horizon  CORDIER Guillaume – mars 2004

  15. RA  horizon P Si une inclinaison apparaît (effets secondaires, turbulences…), la résultante aérodynamique RA n’est plus verticale.  CORDIER Guillaume – mars 2004

  16. RA  horizon P Une force perpendiculaire à la trajectoire est créée… … la trajectoire est déviée : elle n’est plus rectiligne. CORDIER Guillaume – mars 2004

  17. Pour voler en ligne droite, il faut donc : voler à assiette constante 1 A=cste et à inclinaison nulle. 2 horizon CORDIER Guillaume – mars 2004

  18. LE LACET INVERSE ET LA CONJUGAISON

  19. Lors du braquage des ailerons, d D VR VR l’épaisseur du profil de l ’aile est plus grande du côté de l ’aileron qui s ’abaisse ; d’où une traînée plus importante sur cette aile. CORDIER Guillaume – mars 2004

  20. Cette différence de traînée provoque une rotation en lacet du planeur, du côté opposé à l’action sur le manche. rotation en lacet aileron levé aileron baissé On appelle cet effet secondaire des ailerons : lacet inverse. CORDIER Guillaume – mars 2004

  21. Action manche à gauche lacet à droite TG TD l’aileron gauche se lève l’aileron droit se baisse La traînée sur l’aile droite est supérieure à la traînée sur l’aile gauche : TD  TG , une rotation en lacet à droite apparaît. CORDIER Guillaume – mars 2004

  22. Action manche à droite lacet à gauche TD TG l’aileron gauche se baisse l’aileron droit se lève La traînée sur l’aile gauche est supérieure à la traînée sur l’aile droite : TG  TD , une rotation en lacet à gauche apparaît. CORDIER Guillaume – mars 2004

  23. On s’oppose au lacet inverse correction lacet à droite par une action sur le palonnier • du même côté, • en même temps, que l’action latérale sur le manche. Insérer Vidéo On appelle ces actions conjointes manche/palonnier : « manche à gauche  pied à gauche » conjugaison. CORDIER Guillaume – mars 2004

  24. lacet à gauche correction De la même façon : Insérer Vidéo « manche à droite  pied à droite » CORDIER Guillaume – mars 2004

  25. LEÇONS EN VOL • PILOTAGE DE L’ASSIETTE • PILOTAGE DE L’INCLINAISON • LA CONJUGAISON

  26. PILOTAGE DE L’ASSIETTE • variations d’assiette • retour à l’assiette de référence

  27. VARIATIONS D’ASSIETTE Variations d’assiette à piquer Variations d’assiette à cabrer Exercices

  28. Variation d’assiette à piquer Action du manche vers l’avant… A A … le repère capot se déplace vers le bas : l’assiette A varie à piquer. CORDIER Guillaume – mars 2004

  29. Variation d’assiette à cabrer Action du manche vers l’arrière… A A … le repère capot se déplace vers le haut : l’assiette A varie à cabrer. CORDIER Guillaume – mars 2004

  30. Exercices Demander des variations d’assiette • à piquer • à cabrer CORDIER Guillaume – mars 2004

  31. RETOUR À L’ASSIETTE DE RÉFÉRENCE Détection Actions de pilotage Exercices

  32. Détection d’un écart : Aréf. variation d’assiette à piquer A le repère capot se déplace vers le bas : l’assiette A varie à piquer. CORDIER Guillaume – mars 2004

  33. Action correctrice : Action manche arrière… Aréf. variation d’assiette à cabrer A … jusqu’au retour à l’assiette de référence ; à Aréf. : arrêt de la variation d’assiette. CORDIER Guillaume – mars 2004

  34. Exercices Demander des variations d’assiette et des retours à l’assiette de référence Maintien de l’assiette de référence CORDIER Guillaume – mars 2004

  35. PILOTAGE DE L’INCLINAISON Détection Actions de pilotage Exercices

  36. Détection Le repère capot est parallèle à l’horizon ; il n’y a pas de défilement du repère capot sur l’horizon : l’inclinaison est nulle. PAS DE CORRECTION ! CORDIER Guillaume – mars 2004

  37. Détection de l’inclinaison Le repère capot est penché à gauche ; il y a défilement du repère capot sur l’horizon vers la gauche : G le planeur est incliné à gauche. CORDIER Guillaume – mars 2004

  38. Action correctrice Action latérale sur le manche à l’opposé de l’inclinaison… … jusqu’au retour à l’inclinaison nulle, puis annulation de l’action sur le manche. CORDIER Guillaume – mars 2004

  39. De même : Le repère capot est penché à droite ; il y a défilement du repère capot sur l’horizon vers la droite : D le planeur est incliné à droite. CORDIER Guillaume – mars 2004

  40. Action correctrice Action latérale sur le manche à l’opposé de l’inclinaison… … jusqu’au retour à l’inclinaison nulle, puis annulation de l’action sur le manche. CORDIER Guillaume – mars 2004

  41. Détection Le repère capot est parallèle à l’horizon ; il n’y a pas de défilement du repère capot sur l’horizon : l’inclinaison est nulle. CORDIER Guillaume – mars 2004

  42. Exercices Demander un seul retour à inclinaison nulle CORDIER Guillaume – mars 2004

  43. LA CONJUGAISON Détection Actions de pilotage Exercices

  44. Sans conjugaison : Il y a accélération du défilement du repère capot sur l’horizon, en sens inverse de l’action sur le manche. CORDIER Guillaume – mars 2004

  45. Avec conjugaison : le défilement du repère capot diminue en même temps que l’inclinaison. CORDIER Guillaume – mars 2004

  46. Actions de pilotage Le planeur est incliné à droite, on diminue l’inclinaison en conjuguant… manche à gauche pied à gauche … jusqu’au retour à l’inclinaison nulle, puis on neutralise son action aux commandes. CORDIER Guillaume – mars 2004

  47. Actions de pilotage Le planeur est incliné à gauche, on diminue l’inclinaison en conjuguant… manche à droite pied à droite … jusqu’au retour à l’inclinaison nulle, puis on neutralise son action aux commandes. CORDIER Guillaume – mars 2004

  48. Exercices Demander des retours à inclinaison nulle avec contrôle du lacet inverse Maintien de l’inclinaison nulle CORDIER Guillaume – mars 2004

  49. BIBLIOGRAPHIE et RÉFÉRENCES Manuel du pilote vol à voile L’assiette et l’inclinaison p°39 Le lacet inverse et la conjugaison p°40 Guide de l’instructeur vol à voile La ligne droite stabilisée p°26, 27, 28 Mécanique du vol des planeurs p°13 à 16 Vol à assiette constante p°13 Vol à inclinaison nulle p°14 Correction du lacet inverse p°15 Dispositifs « réducteurs » du lacet inverse p°16
