Pgi una nuova frontiera nella programmazione cnc

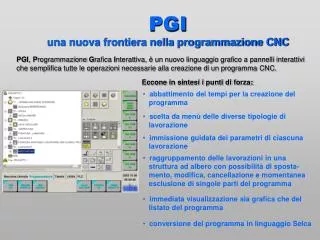

PGIuna nuova frontiera nella programmazione CNC

PGI, Programmazione Grafica Interattiva, è un nuovo linguaggio grafico a pannelli interattivi che semplifica tutte le operazioni necessarie alla creazione di un programma CNC.

Eccone in sintesi i punti di forza:

  • abbattimento dei tempi per la creazione del programma

  • scelta da menù delle diverse tipologie di lavorazione

  • immissione guidata dei parametri di ciascuna lavorazione

  • raggruppamento delle lavorazioni in una struttura ad albero con possibilità di sposta- mento, modifica, cancellazione e momentanea esclusione di singole parti del programma

  • immediata visualizzazione sia grafica che del listato del programma

  • conversione del programma in linguaggio Selca


Pgi una nuova frontiera nella programmazione cnc

PGIProgrammazione Grafica Interattiva

ESEMPIO DI UTILIZZO


Pgi una nuova frontiera nella programmazione cnc

Premere

PGI


Pgi una nuova frontiera nella programmazione cnc

Premere

NUOVO


Pgi una nuova frontiera nella programmazione cnc

Inserire il nome del

progetto desiderato


Pgi una nuova frontiera nella programmazione cnc

Inserire il numero

dell’origine pezzo


Pgi una nuova frontiera nella programmazione cnc

Selezionare la

lavorazione

desiderata,

ad esempio la

SPIANATURA


Pgi una nuova frontiera nella programmazione cnc

Selezionare il

tipo di spianatura

desiderata

(es BIDIREZIONALE)

tra quelle presenti


Pgi una nuova frontiera nella programmazione cnc

Selezionare il punto

di partenza desiderato


Pgi una nuova frontiera nella programmazione cnc

Impostare tutti i campi

obbligatori (colore GIALLO)


Pgi una nuova frontiera nella programmazione cnc

Impostare eventualmente i

campi opzionali (colore VERDE)


Pgi una nuova frontiera nella programmazione cnc

Fino a che tutti i campi

obbligatori non sono compilati,

non viene consentito il

proseguimento con il tasto verde OK


Pgi una nuova frontiera nella programmazione cnc

Compilare quindi il campo relativo

all’utensile (TOOL)


Pgi una nuova frontiera nella programmazione cnc

Cliccare qui per calcolare

automaticamente i parametri

di lavoro

Premere OK per ritornare

al menù precedente


Pgi una nuova frontiera nella programmazione cnc

Premere OK per confermare

il pannello


Pgi una nuova frontiera nella programmazione cnc

Inizia a formarsi l’albero

delle lavorazioni


Pgi una nuova frontiera nella programmazione cnc

Premere per modificare

il nome della lavorazione


Pgi una nuova frontiera nella programmazione cnc

Inserire il nome e

premere CONFERMA


Pgi una nuova frontiera nella programmazione cnc

Per vedere il listato

che verrà generato

come PART-PROGRAM,

premere


Pgi una nuova frontiera nella programmazione cnc

Per vedere la grafica

del percorso utensile

calcolato,

premere


Pgi una nuova frontiera nella programmazione cnc

Premere ESC per

ritornare al menù

della PGI


Pgi una nuova frontiera nella programmazione cnc

Selezionare altre

lavorazioni

successive,

ad esempio le

ASOLE


Pgi una nuova frontiera nella programmazione cnc

Scegliere il tipo di asola

desiderata, ad esempio

ASOLA CIRCOLARE


Pgi una nuova frontiera nella programmazione cnc

Inserire tutti i dati relativi alla

lavorazione desiderata e

procedere come descritto in precedenza


Pgi una nuova frontiera nella programmazione cnc

Viene aggiunta la nuova

lavorazione all’interno

dell’albero

Premere per vedere la grafica


Pgi una nuova frontiera nella programmazione cnc

Premere ESC per

ritornare al menù

della PGI


Pgi una nuova frontiera nella programmazione cnc

Selezionare ad

esempio le

lavorazioni di

CAVE


Pgi una nuova frontiera nella programmazione cnc

Scegliere il tipo di cava

desiderata, ad esempio la

CAVA POLIGONALE REGOLARE

INSCRITTA IN UN CERCHIO


Pgi una nuova frontiera nella programmazione cnc

Inserire tutti i dati relativi alla

lavorazione desiderata e

procedere come descritto in precedenza


Pgi una nuova frontiera nella programmazione cnc

Viene aggiunta la nuova

lavorazione all’interno

dell’albero

Premere per vedere la grafica


Pgi una nuova frontiera nella programmazione cnc

Premere ESC per

ritornare al menù

della PGI


Pgi una nuova frontiera nella programmazione cnc

Selezionare ad

esempio i

CICLI FISSI DI

FORATURA


Pgi una nuova frontiera nella programmazione cnc

Scegliere il tipo di ciclo fisso

desiderato, ad esempio la G82

CICLO FISSO DI FORATURA

PROFONDA MISTA


Pgi una nuova frontiera nella programmazione cnc

Inserire tutti i dati relativi alla

lavorazione desiderata e

procedere come descritto in precedenza


Pgi una nuova frontiera nella programmazione cnc

Viene aggiunta la nuova

lavorazione all’interno

dell’albero

Premere per vedere la grafica


Pgi una nuova frontiera nella programmazione cnc

Premere ESC per

ritornare al menù

della PGI


Pgi una nuova frontiera nella programmazione cnc

Proseguire così a piacere per

realizzare tutto il progetto di

lavorazione, che potrà poi essere

direttamente eseguito in macchina


Pgi una nuova frontiera nella programmazione cnc

Premere per salvare il

progetto


Pgi una nuova frontiera nella programmazione cnc

Premere per esportare il

programma in ISO


Pgi una nuova frontiera nella programmazione cnc

Per effettuare delle modifiche

all’albero delle lavorazioni, premere


Pgi una nuova frontiera nella programmazione cnc

Per modificare il contenuto

di un pannello o, se posizionati

sul nome, rinominarlo


Pgi una nuova frontiera nella programmazione cnc

Per cancellare dall’albero

delle lavorazioni quella

desiderata


Pgi una nuova frontiera nella programmazione cnc

Per annullare l’ultima

operazione eseguita in

precedenza


Pgi una nuova frontiera nella programmazione cnc

Per spostare in sù

una lavorazione

all’interno dell’albero


Pgi una nuova frontiera nella programmazione cnc

Per spostare in giù

una lavorazione

all’interno dell’albero


Pgi una nuova frontiera nella programmazione cnc

Per esplodere una

lavorazione, cioè

vederne in dettaglio il

contenuto


Pgi una nuova frontiera nella programmazione cnc

Per implodere una

lavorazione, cioè

vederne solo il nome


Pgi una nuova frontiera nella programmazione cnc

Per copiare una

lavorazione all’interno

dell’albero


Pgi una nuova frontiera nella programmazione cnc

Per nascondere o

ripristinare una o più

lavorazioni, in modo da

non doverle cancellare

dall’albero per non

eseguirle in macchina
