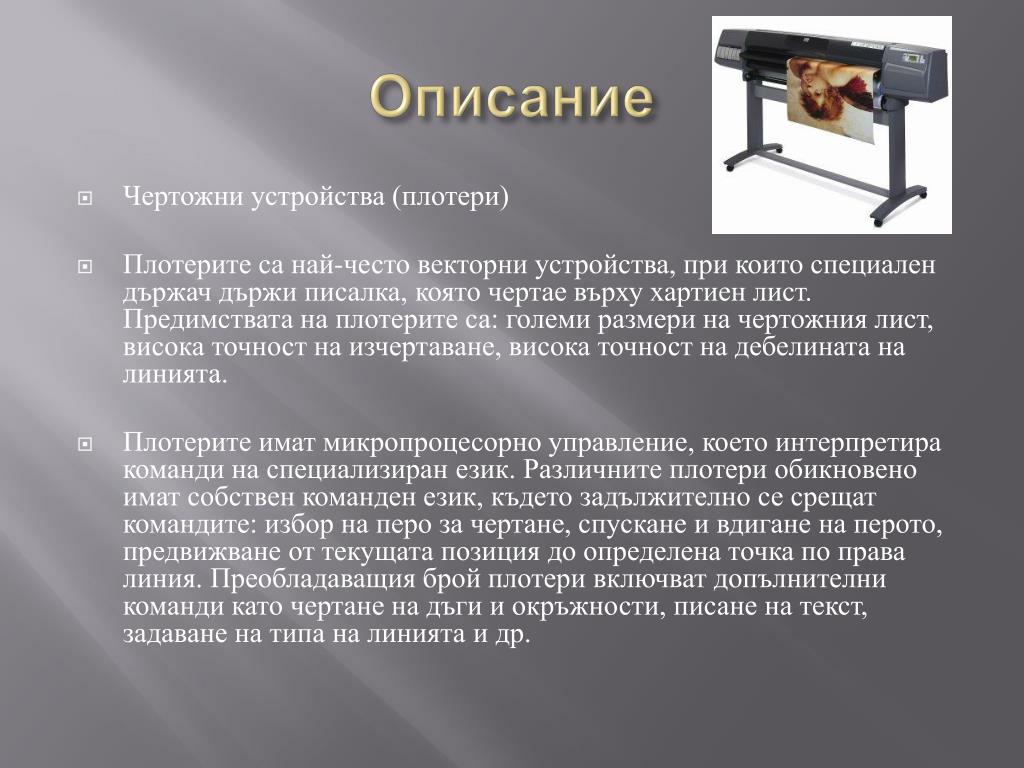

Описание • Чертожни устройства (плотери) • Плотерите са най-често векторни устройства, при които специален държач държи писалка, която чертае върху хартиен лист. Предимствата на плотерите са: големи размери на чертожния лист, висока точност на изчертаване, висока точност на дебелината на линията. • Плотерите имат микропроцесорно управление, което интерпретира команди на специализиран език. Различните плотери обикновено имат собствен команден език, където задължително се срещат командите: избор на перо за чертане, спускане и вдигане на перото, предвижване от текущата позиция до определена точка по права линия. Преобладаващия брой плотери включват допълнителни команди като чертане на дъги и окръжности, писане на текст, задаване на типа на линията и др.
Видове : • Използуват се най-често три вида плотери: • -плоски (планшетни, flatbed plotter), при които листът хартия е неподвижен, едно рамо се движи в едната посока, а по това рамо се движи държачът на писалката; • -барабанни (drum plotter), при които хартията се движи в едната посока посредством въртене върху барабан, а писалката се движи от държача в другата посока. Тези плотери са удобни при големите формати А1-А0. • -абразивно колесни принтери (grit wheel), в момента е най-разпространена при която листа виси свободно от двата края на плотера и се придвижва от две двойки абразивна и гумена ролки които придържат листа отстрани и извършват движението по едната ос, главата се движи само в една посока и това е другата ос;
Като пример за извеждане на графична информация с плотер ще се разгледа накратко командният език на плотерите Хюлет Пакард, модел 7475A. Това са един от най-разпространените видове плотери, които имат и български вариант. Разглежданият вид плотер има точност на позициониране 0.025mm. Началото на координатната система е разположено в долния ляв ъгъл на листа, като координатата x е разположена хоризонтално на дясно, а координатата y - вертикално на горе. Координатите на точките от чертожния лист се отчитат в елементарни стъпки на плотера. Така точка с координати (100,100)mm отговаря на точка в координатната система на плотера с координати (4000,4000) елементарни стъпки. Командите на езика на плотера имат следния синтаксис: команда[параметри]символ за край където: • команда - кода на командата, представляващ двусимволен ASCII низ; • параметри - параметри, видът на които се определя от съответната команда; • символ за край - ASCII символът \";\"

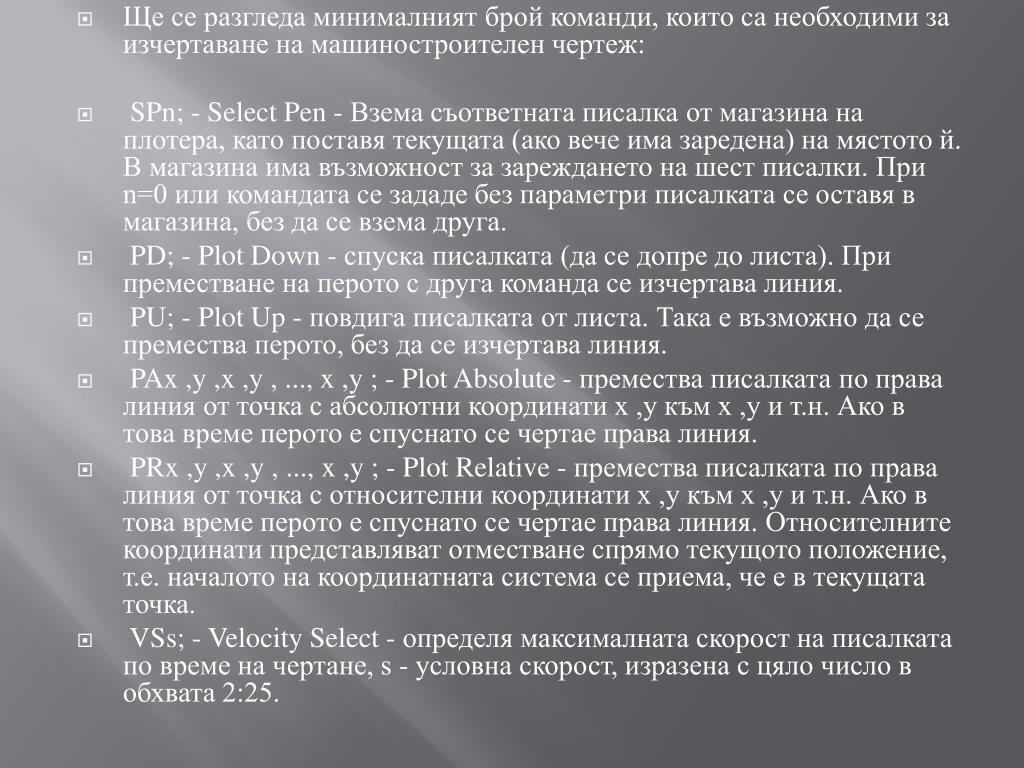

Ще се разгледа минималният брой команди, които са необходими за изчертаване на машиностроителен чертеж: • SPn; - Select Pen - Взема съответната писалка от магазина на плотера, като поставя текущата (ако вече има заредена) на мястото й. В магазина има възможност за зареждането на шест писалки. При n=0 или командата се зададе без параметри писалката се оставя в магазина, без да се взема друга. • PD; - Plot Down - спуска писалката (да се допре до листа). При преместване на перото с друга команда се изчертава линия. • PU; - Plot Up - повдига писалката от листа. Така е възможно да се премества перото, без да се изчертава линия. • PAx ,y ,x ,y , ..., x ,y ; - Plot Absolute - премества писалката по права линия от точка с абсолютни координати x ,y към x ,y и т.н. Ако в това време перото е спуснато се чертае права линия. • PRx ,y ,x ,y , ..., x ,y ; - Plot Relative - премества писалката по права линия от точка с относителни координати x ,y към x ,y и т.н. Ако в това време перото е спуснато се чертае права линия. Относителните координати представляват отместване спрямо текущото положение, т.е. началото на координатната система се приема, че е в текущата точка. • VSs; - Velocity Select - определя максималната скорост на писалката по време на чертане, s - условна скорост, изразена с цяло число в обхвата 2:25.

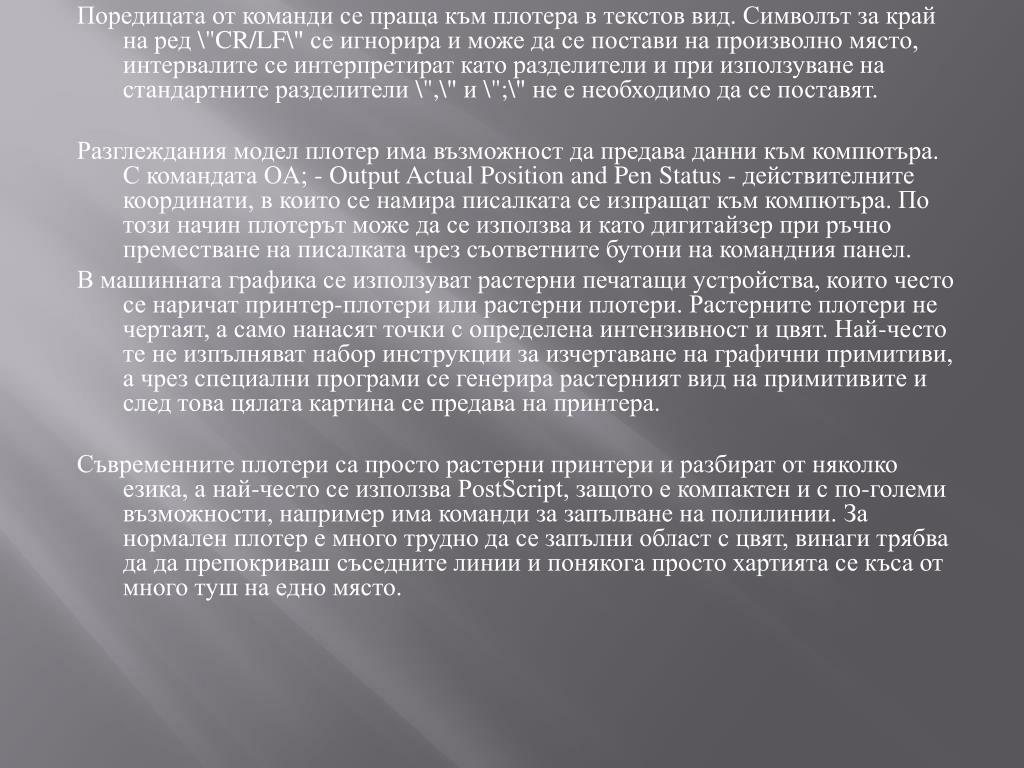

Поредицата от команди се праща към плотера в текстов вид. Символът за край на ред \"CR/LF\" се игнорира и може да се постави на произволно място, интервалите се интерпретират като разделители и при използуване на стандартните разделители \",\" и \";\" не е необходимо да се поставят. Разглеждания модел плотер има възможност да предава данни към компютъра. С командата OA; - Output Actual Position and Pen Status - действителните координати, в които се намира писалката се изпращат към компютъра. По този начин плотерът може да се използва и като дигитайзер при ръчно преместване на писалката чрез съответните бутони на командния панел. В машинната графика се използуват растерни печатащи устройства, които често се наричат принтер-плотери или растерни плотери. Растерните плотери не чертаят, а само нанасят точки с определена интензивност и цвят. Най-често те не изпълняват набор инструкции за изчертаване на графични примитиви, а чрез специални програми се генерира растерният вид на примитивите и след това цялата картина се предава на принтера. Съвременните плотери са просто растерни принтери и разбират от няколко езика, а най-често се използва PostScript, защото е компактен и с по-големи възможности, например има команди за запълване на полилинии. За нормален плотер е много трудно да се запълни област с цвят, винаги трябва да да препокриваш съседните линии и понякога просто хартията се къса от много туш на едно място.

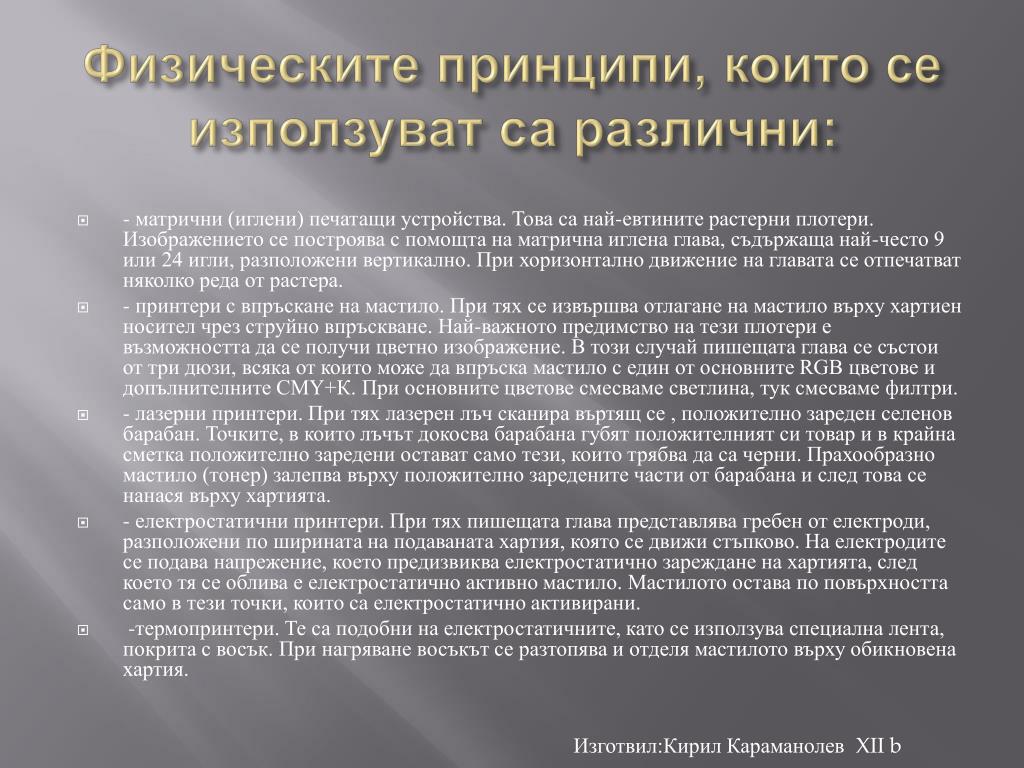

Физическите принципи, които се използуват са различни: • - матрични (иглени) печатащи устройства. Това са най-евтините растерни плотери. Изображението се построява с помощта на матрична иглена глава, съдържаща най-често 9 или 24 игли, разположени вертикално. При хоризонтално движение на главата се отпечатват няколко реда от растера. • - принтери с впръскане на мастило. При тях се извършва отлагане на мастило върху хартиен носител чрез струйно впръскване. Най-важното предимство на тези плотери е възможността да се получи цветно изображение. В този случай пишещата глава се състои от три дюзи, всяка от които може да впръска мастило с един от основните RGB цветове и допълнителните CMY+К. При основните цветове смесваме светлина, тук смесваме филтри. • - лазерни принтери. При тях лазерен лъч сканира въртящ се , положително зареден селенов барабан. Точките, в които лъчът докосва барабана губят положителният си товар и в крайна сметка положително заредени остават само тези, които трябва да са черни. Прахообразно мастило (тонер) залепва върху положително заредените части от барабана и след това се нанася върху хартията. • - електростатични принтери. При тях пишещата глава представлява гребен от електроди, разположени по ширината на подаваната хартия, която се движи стъпково. На електродите се подава напрежение, което предизвиква електростатично зареждане на хартията, след което тя се облива е електростатично активно мастило. Мастилото остава по повърхността само в тези точки, които са електростатично активирани. • -термопринтери. Те са подобни на електростатичните, като се използува специална лента, покрита с восък. При нагряване восъкът се разтопява и отделя мастилото върху обикновена хартия. Изготвил:Кирил Караманолев XII b
