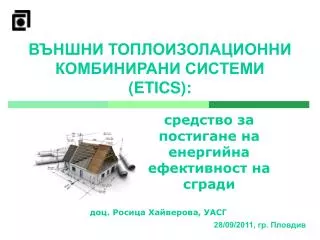

  1. ВЪНШНИ ТОПЛОИЗОЛАЦИОННИ КОМБИНИРАНИ СИСТЕМИ (ETICS): средство за постигане на енергийна ефективност на сгради доц. Росица Хайверова, УАСГ 28/09/2011, гр. Пловдив

  2. І. Енергийната ефективност на сградите - приоритетна област в съвременното строителство Промяна в глобалния климат Висока консумация на енергия Вредни емисии газ Замърсяване на въздуха&Глобално затопляне • Рамкова конвенция на ООН по изменение на климата (РКОНИК), Рио де Жанейро, 1992г.; • Протокол от Киото, приет на Третата конференция на страните по РКОНИК, 1997г. 28/09/2011, гр. Пловдив

  3. Прилагането на енергийната ефективност за сградите допринася за икономия на енергия за отопление и климатизация, както и за редуциране на емисиите на парниковите газове. • На сградния сектор се падат около 40% от крайното потребление на енергия (съответно 40% от емисиите на СО2) в ЕС, което е повече от транспортния сектор (30%). • Ролята на топлоизолациите за икономия на енергия и подобряване на енергийната ефективност на съществуващите и новопостроени сгради е значителна. 28/09/2011, гр. Пловдив

  4. Потенциалът за намаляване на изразходваната енергия в сградите само чрез топлоизолирането им се оценява на над 50%. • С прилагането на програмата 20/20/20 на Европейския съюз, която изисква до 2020 г. страните-членки да постигнат 20% увеличаване на енергийната ефективност и 20% намаляване на емисиите на СО2, нараства необходимостта от по-добро топлоизолиране. 28/09/2011, гр. Пловдив

  5. Топлинни загуби Приблизителните топлинни загуби за еднофамилна къща и жилищeн блок са съответно: • покрив 25-30%; 15-20% • стени 25-35%; 30-40% • прозорци 12-25%; 30-45% • сутерен 10-15%; 2-5%. 28/09/2011, гр. Пловдив

  6. Регулации в областта на енергийната ефективност • Директива 2002/91/ЕС от 16/12/2002г. на Европейскияпарламент и на Съвета относно енергийните характеристики на сградите (EPBD) и преработената й версия - Директива 2010/31/ЕС от 19/05/2010г.; • Директива 93/76/ЕИО на Съвета от 13/09/1993г. относно ограничаване на емисиите на СО2 чрез подобряване на енергийната ефективност (програма SAVE); • Наредба №7,2004г.за енергийна ефективност, топлосъхранение и икономия на енергия в сгради; 28/09/2011, гр. Пловдив

  7. Наредба № 18 от 12/11/2004 г. за енергийните характеристики на обектите; • Закон за енергийната ефективност(ЗЕЕ) от 14/11/2008 г.; “Всеки инвестиционен проект за изграждане на нова сграда, реконструкция, основно обновяване, основен ремонт или преустройство на съществуваща сграда трябва да съответства на изискванията за енергийна ефективност.”; • Директива 89/106/ЕЕС от 21/12/1988 г. на Европейския съвет относно строителните материали (изм. с директива 93/68/ЕЕС); 28/09/2011, гр. Пловдив

  8. НСИСОССП, 2006г. – “За осигуряване на енергийната ефективност - икономия на енергия и топлосъхранение, строежът, както и неговите отоплителни, климатични и вентилационни инсталации трябва да са проектирани и изпълнени по такъв начин, че необходимото при експлоатацията количество енергия да е минимално, като се отчитат местните климатични условия и комфортът на обитателите.” 28/09/2011, гр. Пловдив

  9. ІІ. Топлоизолационните системи - стъпка към енергийната ефективност на сградите Какво е ETICS? ETICSе абревиатура наExternall Thermal Insulation Composite Systems (Външни топлоизолационни комбинирани системи). ETICSе монтирана на място система от произведени в заводски условия продукти, доставяна като комплект от производителя. 28/09/2011, гр. Пловдив

  10. 1. Предназначение Системата е предназначеназаизпълнениенавъншна топлинна изолация на фасадни стени на сгради, изградени от зидария (тухли и блокове) или бетон (монолитен и сглобяем). Приложима е както при ново строителство, така и при реконструкция или ремонт на съществуваща сграда. 28/09/2011, гр. Пловдив

  11. 2. Компоненти на ETICS • Топлоизолационен материал – плочи от пенополистирен; минерална вата; коркови плочи • Лепилен състав • Механични закрепващи средства – набивни пластмасови дюбели • Основно покритие - шпакловъчен състав • Армировка на основното покритие – мрежа от стъклени или метални нишки • Финишно покритие • Аксесоари – цокълен профил, ъглов профил, профил за врати и прозорци, за деформационни фуги 28/09/2011, гр. Пловдив

  12. ЕTICS с EPS 28/09/2011, гр. Пловдив

  13. ЕTICS с MW 28/09/2011, гр. Пловдив

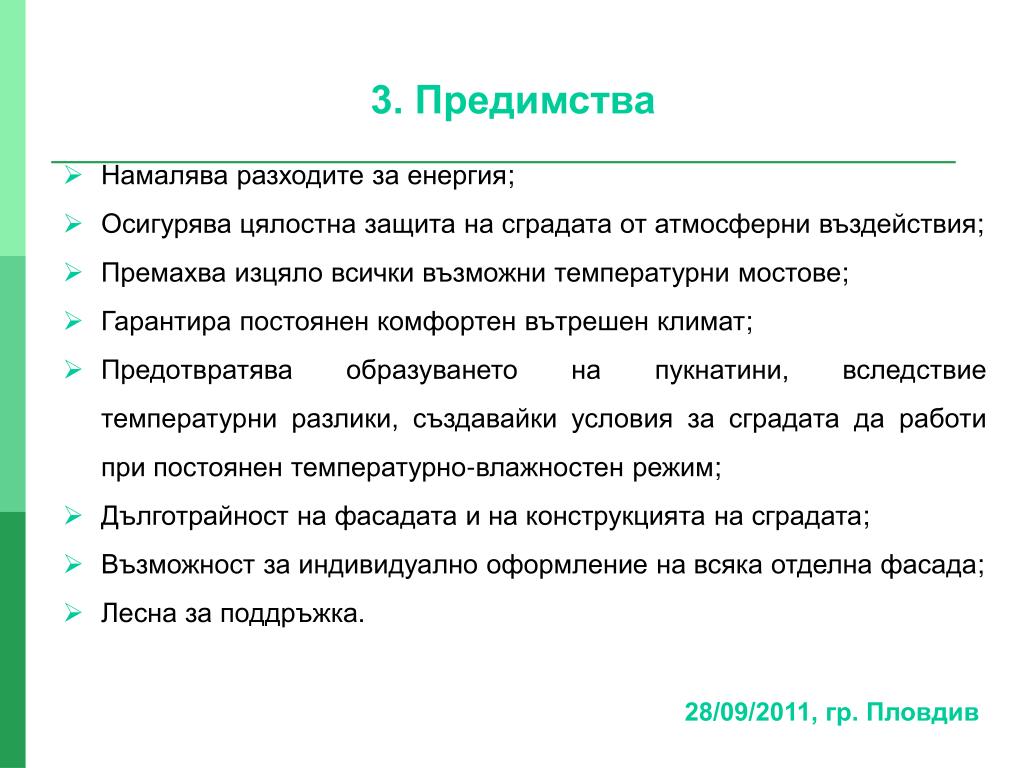

  14. 3. Предимства • Намалява разходите за енергия; • Осигурява цялостна защита на сградата от атмосферни въздействия; • Премахва изцяло всички възможни температурни мостове; • Гарантира постоянен комфортен вътрешен климат; • Предотвратява образуването на пукнатини, вследствие температурни разлики, създавайки условия за сградата да работи при постоянен температурно-влажностен режим; • Дълготрайност на фасадата и на конструкцията на сградата; • Възможност за индивидуално оформление на всяка отделна фасада; • Лесна за поддръжка. 28/09/2011, гр. Пловдив

  15. 4. Нормативни документи • ETAG 004 Ръководство за Европейско техническо одобрение Externall thermal insulation composite systems with rendering, 2000; • ETAG 014 Ръководство за Европейско техническо одобрение Plastic anchors for fixing of exernal thermal insulation composite systems with rendering, 2011; • Мандат M/489 към CEN Externall thermal insulation composite systems with rendering, 2011; • БДС EN 13499:2004 Топлоизолационни продукти за сгради. Външни топлоизолационни комбинирани системи (ETICS)на основата на експандиран полистирен. Изисквания; • БДС EN 13500:2004 Топлоизолационни продукти за сгради. Външни топлоизолационни комбинирани системи (ETICS)на основата на минерална вата. Изисквания. 28/09/2011, гр. Пловдив

  16. 5. Технически изисквания5.1. Система 28/09/2011, гр. Пловдив

  17. Технически изисквания 5.2. Топлоизолационен материал EPS: • Коефициент на топлопроводност - БДС EN 12667 • Декларирано топлинно съпротивление - БДС EN 12939 • Якост на опън перпендикулярно на повърхностите - БДС EN 1607 • Якост на срязване - БДС EN 12090 • Водопоглъщане при продължително частично потопяване - БДС EN 1609 • Паропропускливост - БДС EN 12086 • Плътност - БДС EN 1602; Дебелина - БДС EN 823 • Правоъгълност - БДС EN 824; Равнинност - БДС EN 825 • Стабилност на размерите - БДС EN 1604 28/09/2011, гр. Пловдив

  18. Технически изисквания 5.3. Топлоизолационен материал MW: • Коефициент на топлопроводност - БДС EN 12667 • Декларирано топлинно съпротивление - БДС EN 12939 • Якост на опън перпендикулярно на повърхностите - БДС EN 1607 • Якост на натиск при 10% деформация - БДС EN 826 • Водопоглъщане при продължително частично потопяване - БДС EN 1609 • Паропропускливост - БДС EN 12086 • Дебелина - БДС EN 823; • Плътност - БДС EN 1602 • Правоъгълност - БДС EN 824 • Равнинност - БДС EN 825 28/09/2011, гр. Пловдив

  19. Технически изисквания 5.4. Лепилен състав (основно покритие): • Якост на огъване - БДС EN 1015-11 • Якост на натиск - БДС EN 1015-11 • Коефициент на топлопроводност 10dry - БДС EN 1745 • Число на дифузионно съпротивление на водни пари(паропропускливост), µ - БДС EN 1745 28/09/2011, гр. Пловдив

  20. Технически изисквания 5.5. Армировка: • Якост на опън (сила на разрушаване) на армировка от стъклена мрежа (лента с широчина 5 cm) - БДС EN 13496: - при нормални условия – средна стойност  40 N min единична стойност  36 N - след престояване в алкална среда – 50% от първоначалната. • Отношение между якостта на опън и удължението при разрушаване при нормални условия и след престояване в агр. среда -  1 kN/mm 28/09/2011, гр. Пловдив

  21. Технически изисквания 5.6. Механични закрепващи средства: Пластмасови набивни дюбели Изискванията са заложени в ТО (ЕТА или БТО), разработени на база ETAG 014: • Характеристично съпротивление при опън NRk1 на единичен дюбел за съответната основа за закрепване 28/09/2011, гр. Пловдив

  22. Технически изисквания 5.7. Финишно покритие: Мазилка • Дълготрайност и сцепление на финишното покритие към основното покритие: - степен на изприщване – БДС EN ISO 4628-2 - степен на напукване – БДС EN ISO 4628-4 - степен на олющване – БДС EN ISO 4628-5 • Число на дифузионно съпротивление на водни пари(паропропускливост), µ - БДС EN 1745 28/09/2011, гр. Пловдив

  23. 6. Оценяване на съответствието Системата за оценяване на съответствието на ETICS е 1. (решение 2011/14/EU – OJ L10/5, 14/01/2011) а)Задължения на производителя • Производствен контрол • Изпитване на пробни образци, взети от производството по предписан план за изпитване 28/09/2011, гр. Пловдив

  24. б)Задължения на лицата, получили разрешение за оценяване на съответствието Лицата, получили разрешение за оценяване на съответствиетоизвършват сертификация на строителния продукт въз основа на: • Първоначално изпитване на типа на продукта • Първоначална проверка на производствения контрол • Надзор, оценка и одобряване напроизводствения контрол 28/09/2011, гр. Пловдив

  25. 7. Монтаж на системата • Ръководство (инструкция) за монтаж на производителя на системата; • ETAG 004 , гл.7; • Еuropean Guideline for the application of ETICS, ЕАЕ, 2011; • ЗАКОН за здравословни и безопасни условия на труд от 1997г.(изм.2005г); • НАРЕДБА №2 от 2004г.(изм.2006г.) за минималните изисквания за здравословни и безопасни условия на труд при извършване на строителни и монтажни работи; • НАРЕДБА №І-209 от 2004г. за правилата и нормите за пожарна и аварийна безопасност на обектите в експлоатация; • НАРЕДБА №Із-1971 от 2009г. за строително-технически правила и норми за осигуряване на бeзопасност при пожар. 28/09/2011, гр. Пловдив

  26. 7.1. Общи положения • ETICS се монтира на място, съгласно инструкциите на производителя. • Производителят носи отговорността да гарантира достигане на информацията относно проектирането и монтажа на системата до всички, за които се отнася. • Могат да се използват само описаните в дадената система компоненти. • Монтажът се извършва от обучен персонал под контрола на ръководителя на обекта. 28/09/2011, гр. Пловдив

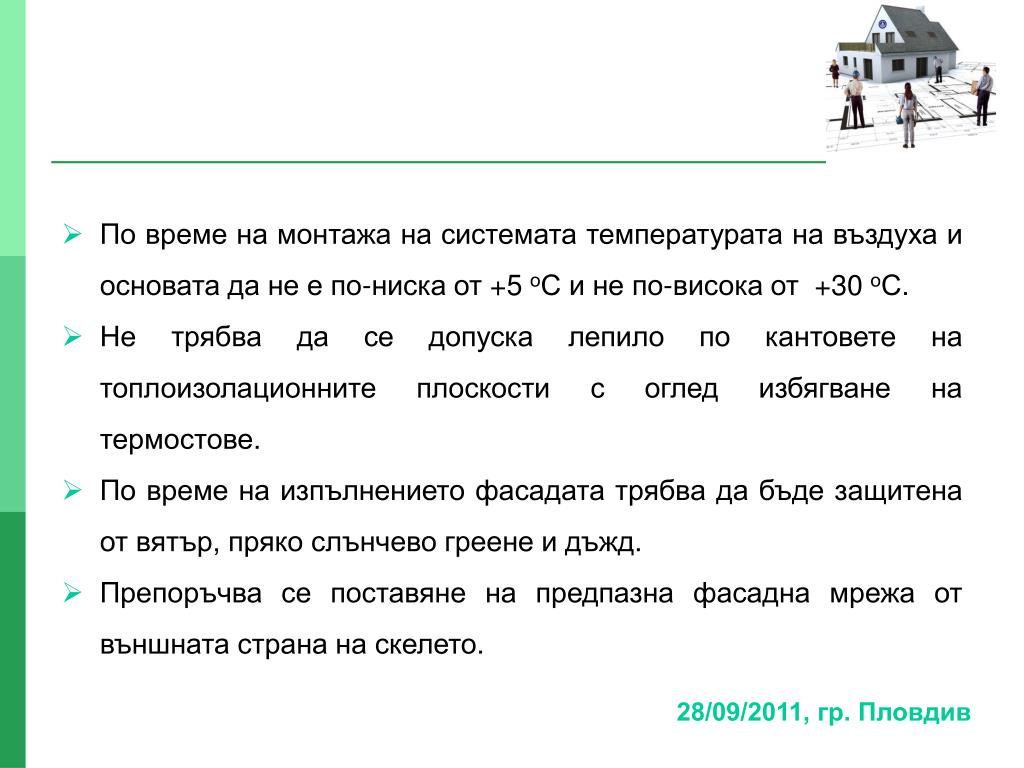

  27. По време на монтажа на системата температурата на въздуха и основата да не е по-ниска от +5 оС и не по-висока от +30 оС. • Не трябва да се допуска лепило по кантовете на топлоизолационните плоскости с оглед избягване на термостове. • По време на изпълнението фасадата трябва да бъде защитена от вятър, пряко слънчево греене и дъжд. • Препоръчва се поставяне на предпазна фасадна мрежа от външната страна на скелето. 28/09/2011, гр. Пловдив

  28. 7.2. Подготовка на основата Изисквания към основата: здрава; суха; чиста; равна Състояние - Мероприятие: • запрашеност – измитане, обезпрашаване • остатъци от р-р – изчукване и отстраняване • неравности – изравняване • влажност – оставя се да изсъхне • недостатъчна носимоспособност – отстранява се и се изгражда нова • замърсеност, вкл. кофр. емулсии – почистване с вода под налягане • олющване на мазилка – отстраняване и обезпрашаване • отлагане на соли – изчеткване и обезпрашаване 28/09/2011, гр. Пловдив

  29. 7.3. Последователност на полагане • Подвеждане на нива Хоризонтиране и захващане на цокълен профил 28/09/2011, гр. Пловдив

  30. Последователност на полагане • Разбъркване и полагане на лепилния разтвор • Вариант 1 - вътре – min 3 точки за залепване - по периферията – ивица с шир.~ 5 cm - min лепилна повърхност 40% • Вариант 2 - при гладка повърхност - по цялата повърхност с гребен 10 mm 28/09/2011, гр. Пловдив

  31. Последователност на полагане • Лепене на топлоизолационните плочи Лепенето на плочите се извършва отдолу нагоре, от ниво горен ръб цокъл, хоризонтално по дължина на фасадата, с разминаване на фугите, плътно една до друга 28/09/2011, гр. Пловдив

  32. Последователност на полагане • Дюбелиране на плочите Топлоизолационните плоскости се закрепват механично съгласно указанията в конструктивния проект. Дюбелирането става задължително през лепилния слой, не по-рано от 48 ч. след залепването на топлоизолационните плочи. 28/09/2011, гр. Пловдив

  33. Последователност на полагане Схеми на дюбелиране 28/09/2011, гр. Пловдив

  34. Последователност на полагане • Оформяне на ъгли, фуги и допълнително армиране • Полагане на основното покритие (шпакловъчна маса), като в него се интегрира армиращата алкалоустойчива мрежа Шпакловката се полага с гребеновидна маламашка 10mm, след което мрежата се притиска така, че сместа да излезе над нея и се заглажда. След заглаждането мрежата не трябва да се вижда. Шпаклованата повърхност се оставя да изсъхне. 28/09/2011, гр. Пловдив

  35. Последователност на полагане • Полагане на финишно покритие (структурна мазилка) Полага се предварителен грунд, като технологичният престой преди нанасяне на финишното покритие е min 24 часа. Мазилката се полага с неръждаема маламашка. 28/09/2011, гр. Пловдив

  36. БЛАГОДАРЯ ЗА ВНИМАНИЕТО ! доц. Росица Хайверова Катедра “Строителни материали и изолации” УАСГ, София 28/09/2011, гр. Пловдив
