MARAn päätelmät (tiivistetyt kalvot) 22.3.2010

1. MARAn päätelmät(tiivistetyt kalvot)22.3.2010 HLJ-TOIMIKUNTA

2. Maankäyttö- ja raideverkkoselvitys (MARA) • Työ ohjelmoitiin esiselvityksessä 2008 • Tarkastellaan maankäytön ja liikennejärjestelmän kokonaisuutta raideverkon näkökulmasta • Määritellään toteuttamispolku, joka edistää liikennejärjestelmän kehittämistavoitteita

3. Lähtökohdat • Pääkaupunkiseudun rakenne on kasvanut jo Helsingin seudun mittaiseksi, ja pendelöintiä tapahtuu vieläkin kauempaa • Seutu saattaa kasvaa nykyisestä 1,4 miljoonasta asukkaasta 1,8 miljoonaan asukkaan metropoliksi • Kestävän kehityksen vaatimukset kasvavat, keinot saattavat olla tulevaisuudessa koviakin (kuten liikkumisen hinnan roima korottaminen) • Yhdyskuntarakenne ja liikkumisympäristön laatu vaikuttaa ratkaisevasti liikkumistarpeisiin • Liikenteen ja maankäytön vuorovaikutuksen kysymykset nousseet siksi keskeiseen asemaan myös liikennejärjestelmäsuunnittelussa

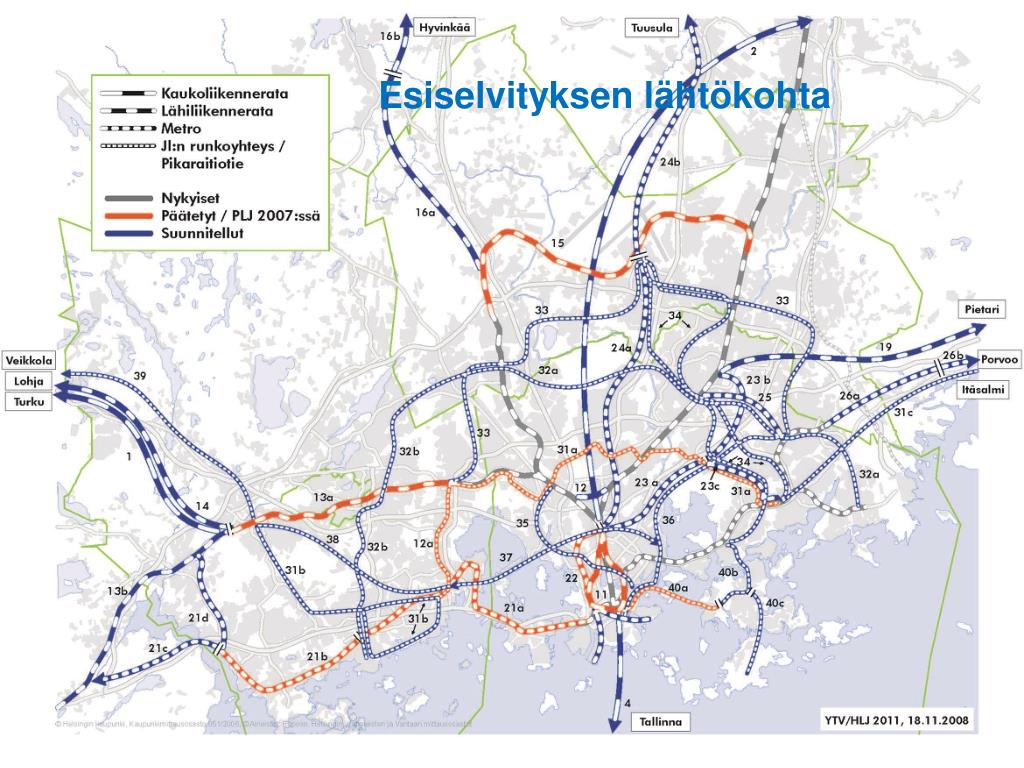

4. Esiselvityksen lähtökohta 26.2.2009

5. Tavoitetila ja -verkko • Perustuu laajaan asiantuntijakäsittelyyn ja innovatiiviseen mallinnusprosessiin • Käyty läpi seudulla esitetyt raideliikenteen kehittämisehdotukset • Tämän hetken käsitys • Keskittyy kokonaiskuvaan, ei yksittäisiin hankkeisiin • Verkko täsmentyy jatkosuunnittelun perusteella edelleen • Työstämistä jatkaa HLJ 2011

9. Tavoiteverkossa 2050 on toteuttamispolun laajentumisvaiheen mukaiset yhteysvälit

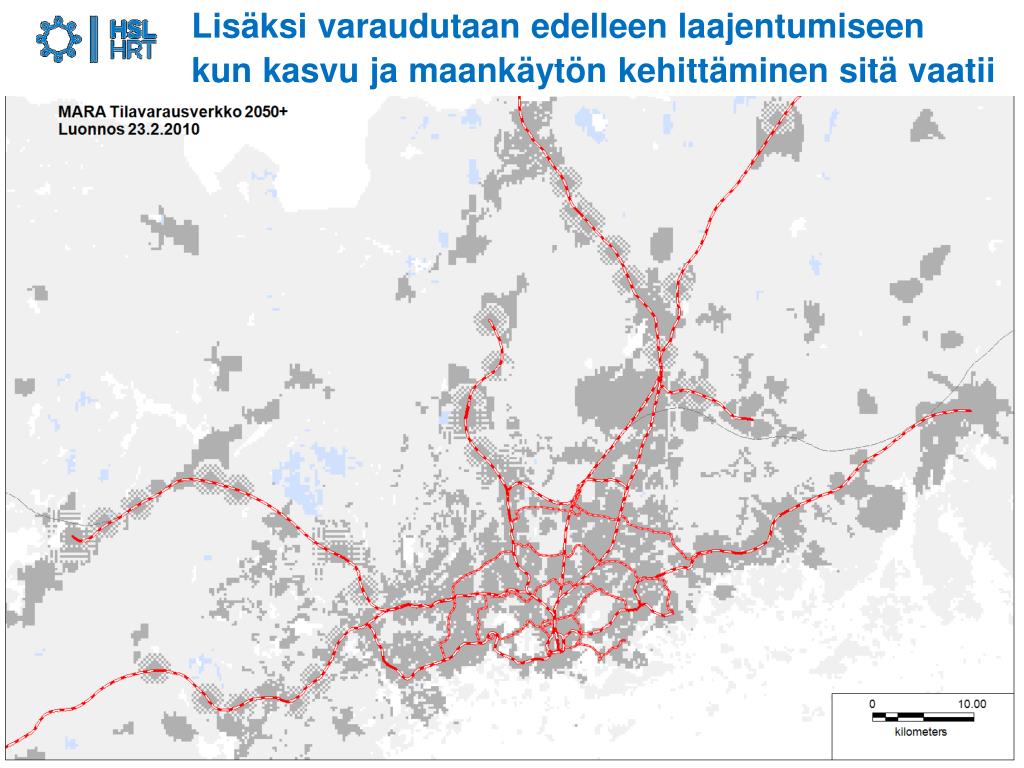

10. LisäksivaraudutaanedelleenlaajentumiseenkunkasvujamaankäytönkehittäminensitävaatiiLisäksivaraudutaanedelleenlaajentumiseenkunkasvujamaankäytönkehittäminensitävaatii

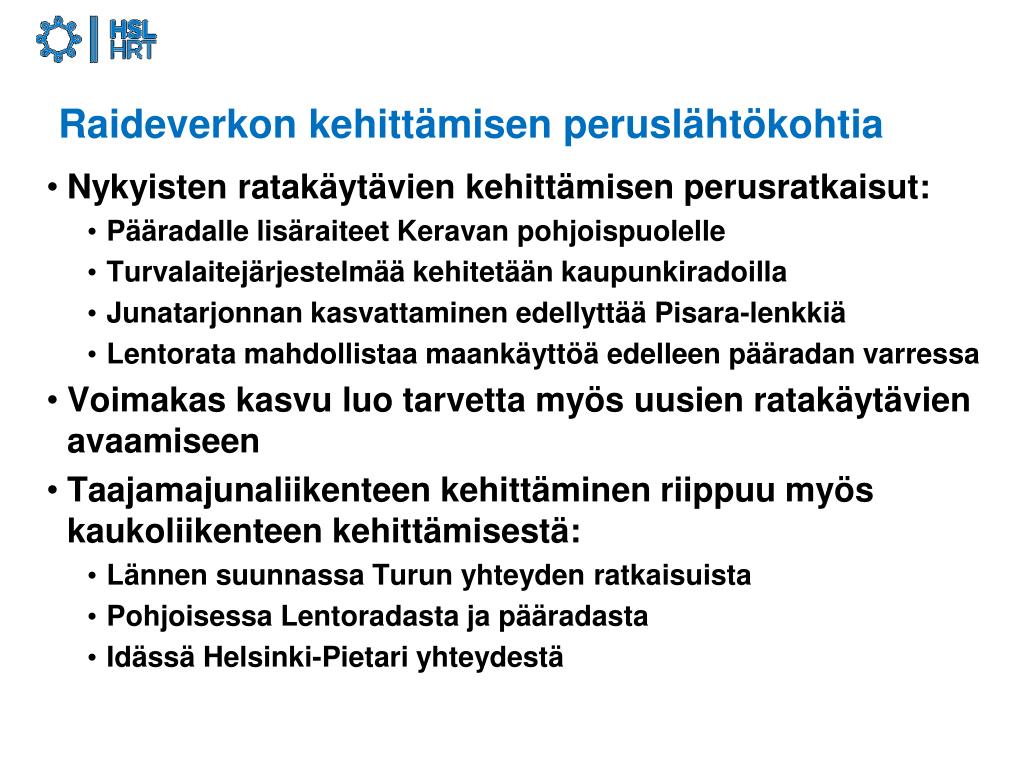

11. Raideverkon kehittämisen peruslähtökohtia • Nykyisten ratakäytävien kehittämisen perusratkaisut: • Pääradalle lisäraiteet Keravan pohjoispuolelle • Turvalaitejärjestelmää kehitetään kaupunkiradoilla • Junatarjonnan kasvattaminen edellyttää Pisara-lenkkiä • Lentorata mahdollistaa maankäyttöä edelleen pääradan varressa • Voimakas kasvu luo tarvetta myös uusien ratakäytävien avaamiseen • Taajamajunaliikenteen kehittäminen riippuu myös kaukoliikenteen kehittämisestä: • Lännen suunnassa Turun yhteyden ratkaisuista • Pohjoisessa Lentoradasta ja pääradasta • Idässä Helsinki-Pietari yhteydestä

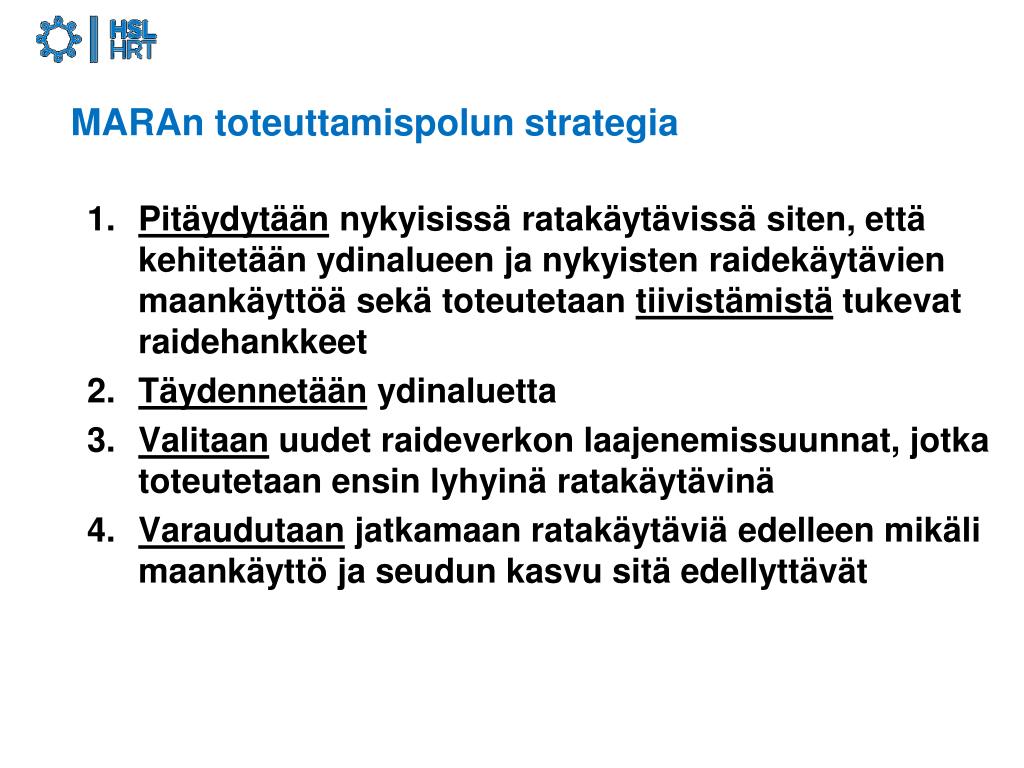

12. MARAn toteuttamispolun strategia • Pitäydytään nykyisissä ratakäytävissä siten, että kehitetään ydinalueen ja nykyisten raidekäytävien maankäyttöä sekä toteutetaan tiivistämistä tukevat raidehankkeet • Täydennetään ydinaluetta • Valitaan uudet raideverkon laajenemissuunnat, jotka toteutetaan ensin lyhyinä ratakäytävinä • Varaudutaan jatkamaan ratakäytäviä edelleen mikäli maankäyttö ja seudun kasvu sitä edellyttävät 29.8.2014

13. Toteuttamispolun ajoituskaavio Pitäytymisvaihe Kehärata Espoon kaupunkirata Metro Matinkylään Lisäraiteet Kerava-Jokela Täydentymisvaihe Pisara Lentorata Raideyhteys Östersundomiin, seudun ydinalueen raidehankkeet Laajentumisvaihe Käytäväselvitysten tarkentaminen Lyhyitä raidekäytäviä ydinalueen lähellä Varautumisvaihe Käytävien mahdollinen jatko 29.8.2014 2010 2020 2030 2040 2050

14. Pitäytymisvaiheen (2010 – 2020) kehittämistoimet • Kehärata (2010 – 2014) • Metro Ruoholahti-Matinkylä (2010 – 2014) • Kaupunkirata Leppävaara-Espoon keskus (2014 – 2018) • Pääradan lisäraiteet Kerava-Jokela (2013 – 2017) • Hankkeet rakenteilla tai hyvä käynnistysvalmius, kustannukset 1,5 – 2,0 mrd. euroa

15. Täydentymisvaiheen (2015 – 2040) kehittämistoimet • Raideyhteys Mellunmäestä Östersundomiin (2016 – 2020) • Metro Matinkylästä Kivenlahteen (2016 – 2020) • Pisara-ratalenkki (2016-2020) • Lentorata (2024 – 2030) • Helsingin seudun ytimen raideliikenneratkaisut (selvitettävänä) • Hankkeiden suunnittelu käynnissä, kustannusten suuruusluokka 3 mrd. euroa

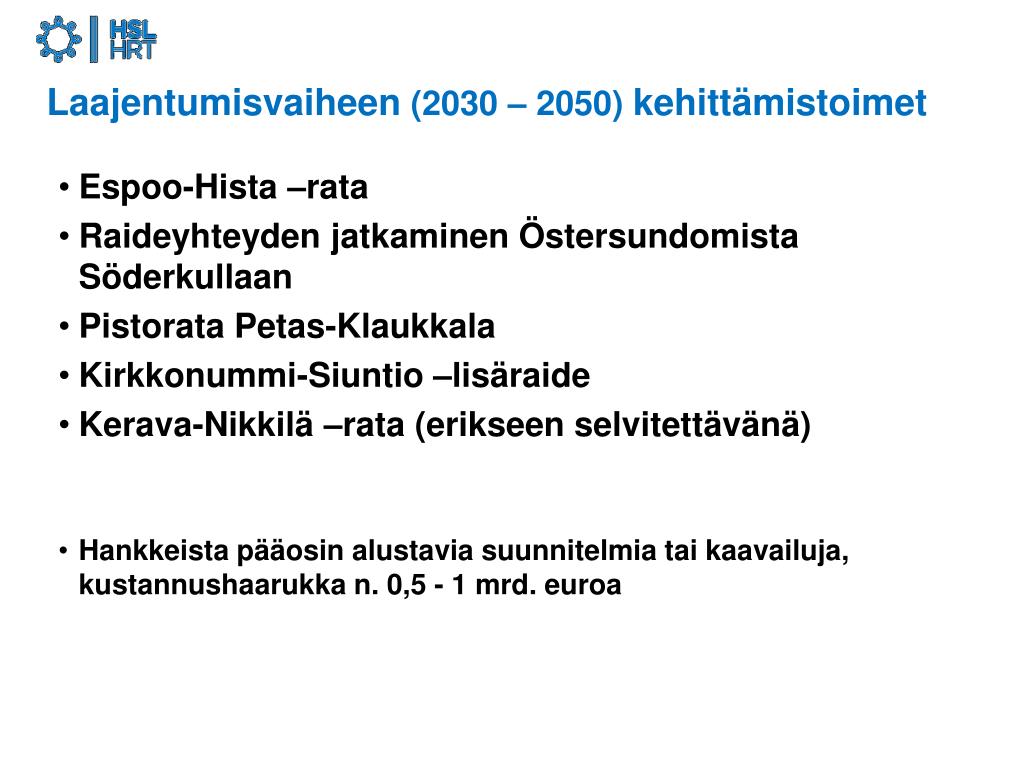

16. Laajentumisvaiheen (2030 – 2050) kehittämistoimet • Espoo-Hista –rata • Raideyhteyden jatkaminen Östersundomista Söderkullaan • Pistorata Petas-Klaukkala • Kirkkonummi-Siuntio –lisäraide • Kerava-Nikkilä –rata (erikseen selvitettävänä) • Hankkeista pääosin alustavia suunnitelmia tai kaavailuja, kustannushaarukka n. 0,5 - 1 mrd. euroa

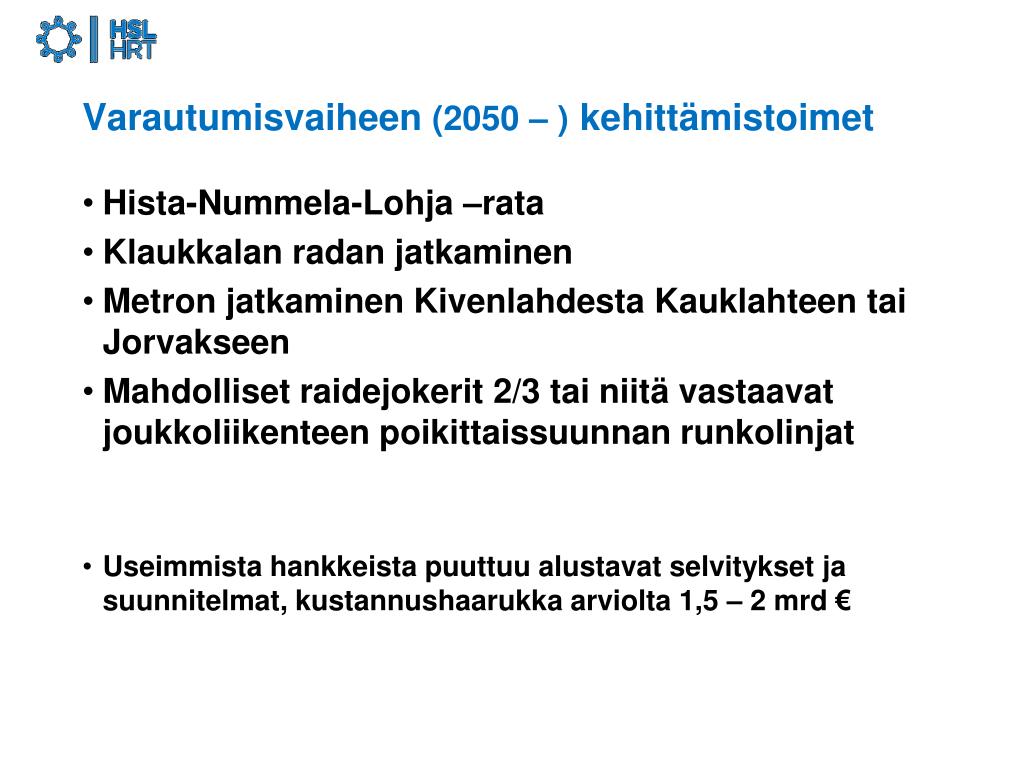

17. Varautumisvaiheen (2050 – )kehittämistoimet • Hista-Nummela-Lohja –rata • Klaukkalan radan jatkaminen • Metron jatkaminen Kivenlahdesta Kauklahteen tai Jorvakseen • Mahdolliset raidejokerit 2/3 tai niitä vastaavat joukkoliikenteen poikittaissuunnan runkolinjat • Useimmista hankkeista puuttuu alustavat selvitykset ja suunnitelmat, kustannushaarukka arviolta 1,5 – 2 mrd €

18. Toteuttamispolun ajoituskaavio Pitäytymisvaihe Kehärata Espoon kaupunkirata Metro Matinkylään Lisäraiteet Kerava-Jokela Täydentämisvaihe Pisara Lentorata Raideyhteys Östersundomiin, seudun ydinalueen raidehankkeet Laajentumisvaihe Käytäväselvitysten tarkentaminen Lyhyitä raidekäytäviä ydinalueen lähellä Varautumisvaihe Käytävien mahdollinen jatko 29.8.2014 2010 2020 2030 2040 2050

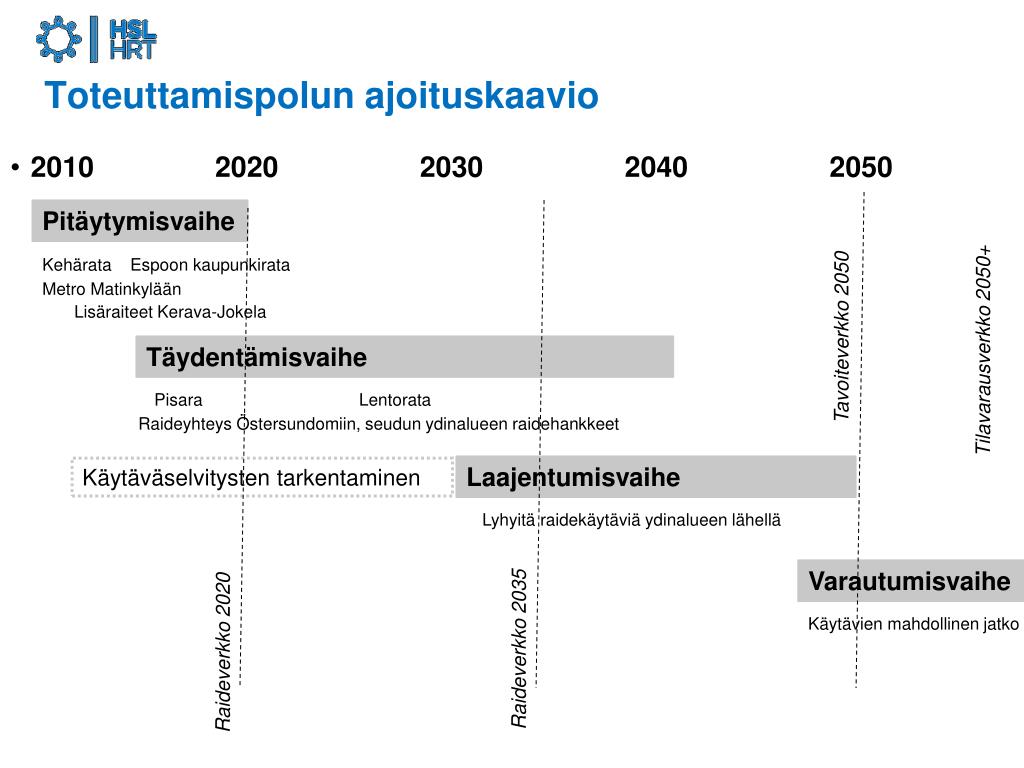

19. Toteuttamispolun ajoituskaavio Pitäytymisvaihe Kehärata Espoon kaupunkirata Metro Matinkylään Lisäraiteet Kerava-Jokela Tavoiteverkko 2050 Tilavarausverkko 2050+ Täydentämisvaihe Pisara Lentorata Raideyhteys Östersundomiin, seudun ydinalueen raidehankkeet Laajentumisvaihe Käytäväselvitysten tarkentaminen Lyhyitä raidekäytäviä ydinalueen lähellä Varautumisvaihe Käytävien mahdollinen jatko Raideverkko 2020 Raideverkko 2035 29.8.2014 2010 2020 2030 2040 2050

20. Meneillään olevia selvityksiä, jotka tulevat vaikuttamaan toteuttamispolkuun • MARA-selvityksen lisätarkastelut MAL-näkökulmasta • Liikennöinnin kehittämismahdollisuudet (esim. kaupunkirataliikenteen kulunvalvonta/vuorovälin tihentäminen) • Seudun ydinalueen raideratkaisut • Metron haaroittaminen Itäkeskuksesta Viikin kautta Pasilaan ja edelleen Kamppiin tai Otaniemeen • Tiederatikan suuntaus ja vaikutukset raideverkkoon • Metron jatkaminen Lentoaseman suuntaan • Metron jatkaminen Lentoaseman suuntaan edellyttää Kamppi-Pasila-linjaa, joka jatkuu edelleen Maunulan kautta pohjoiseen • Raideliikenneyhteys Porvooseen • Jos Pietariin tehdään lentoaseman kautta kulkeva oikorata, Porvoon raideliikenneratkaisu voisi olla noin kaksi Porvoota palvelevaa taajama/kaukoliikennevuoroa tunnissa. • Mikäli Helsinki-Pietari –oikorataa ei tehdä, varaudutaan jatkamaan Söderkullaan päättyvää metroliikennettä taajamajunamaisen nopeana Porvooseen saakka (erikoismetrokalusto) • Kytkentä päärataan, Lentoradan vaikutukset, Pietarin yhteyden linjauksen vaikutukset ja uudentyyppisen nopean metrokaluston mahdollisuudet ovat asioita jotka tulee selvittää • Kerava-Nikkilä –rata • Nykyisen radan kehittäminen henkilöliikenteelle, ratkaisu vaatii tarkempaa suunnittelua

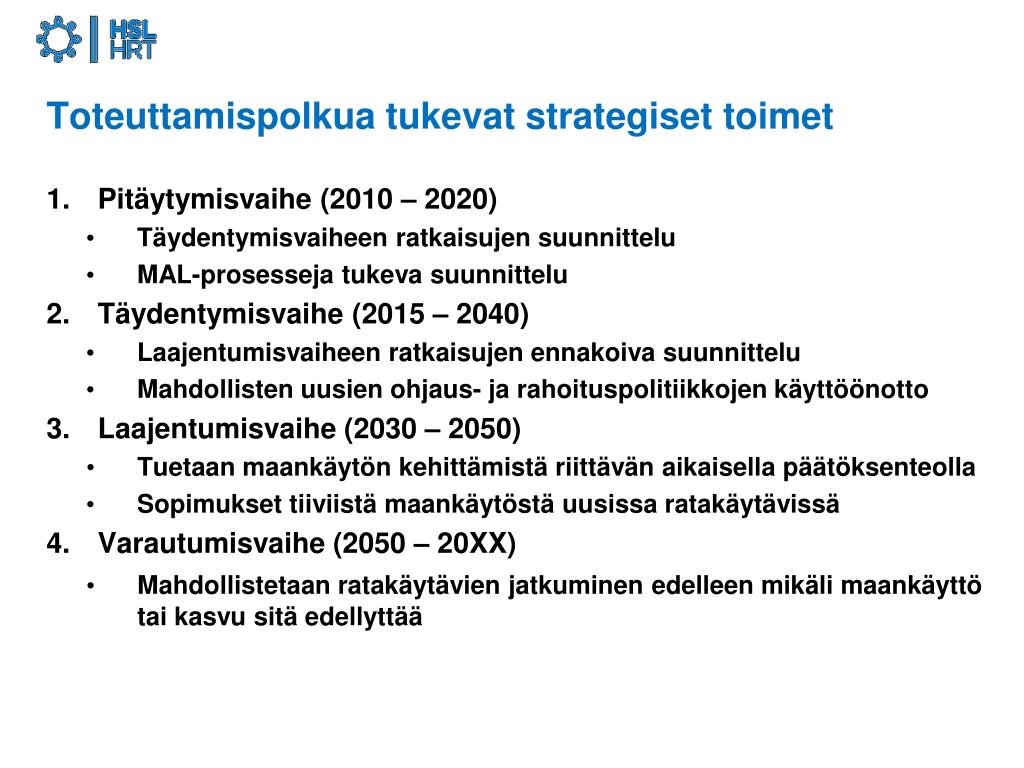

21. Toteuttamispolkua tukevat strategiset toimet • Pitäytymisvaihe (2010 – 2020) • Täydentymisvaiheen ratkaisujen suunnittelu • MAL-prosesseja tukeva suunnittelu • Täydentymisvaihe (2015 – 2040) • Laajentumisvaiheen ratkaisujen ennakoiva suunnittelu • Mahdollisten uusien ohjaus- ja rahoituspolitiikkojen käyttöönotto • Laajentumisvaihe (2030 – 2050) • Tuetaan maankäytön kehittämistä riittävän aikaisella päätöksenteolla • Sopimukset tiiviistä maankäytöstä uusissa ratakäytävissä • Varautumisvaihe (2050 – 20XX) • Mahdollistetaan ratakäytävien jatkuminenedelleen mikäli maankäyttö tai kasvu sitä edellyttää

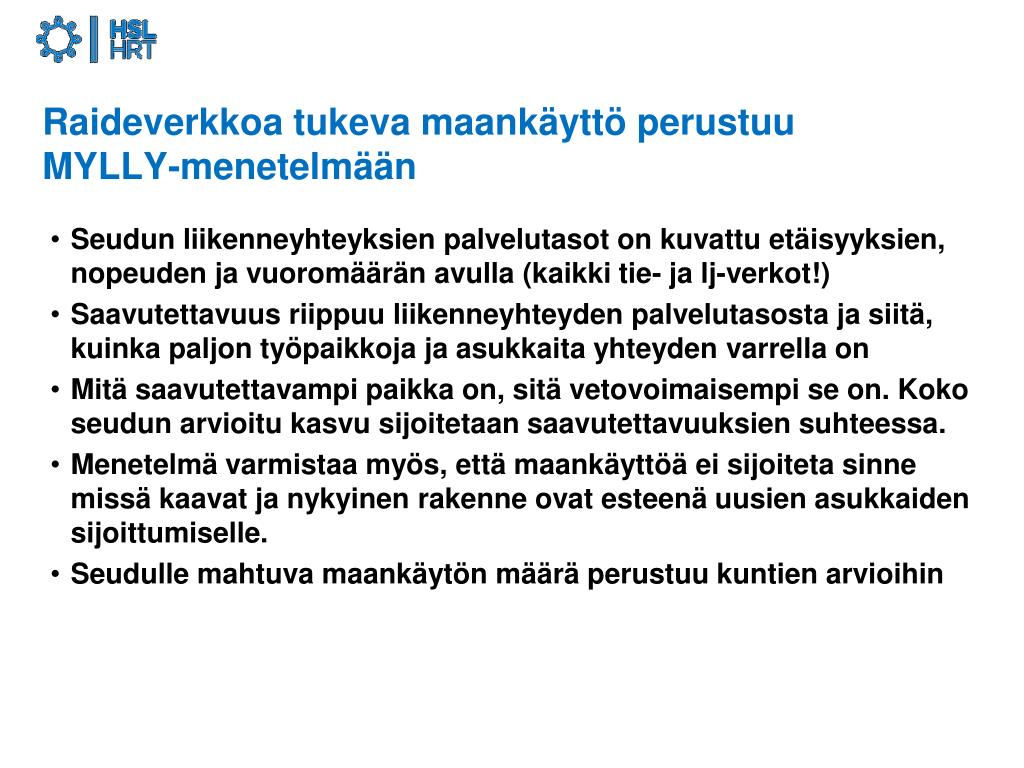

22. Raideverkkoa tukeva maankäyttö perustuu MYLLY-menetelmään • Seudun liikenneyhteyksien palvelutasot on kuvattu etäisyyksien, nopeuden ja vuoromäärän avulla (kaikki tie- ja lj-verkot!) • Saavutettavuus riippuu liikenneyhteyden palvelutasosta ja siitä, kuinka paljon työpaikkoja ja asukkaita yhteyden varrella on • Mitä saavutettavampi paikka on, sitä vetovoimaisempi se on. Koko seudun arvioitu kasvu sijoitetaan saavutettavuuksien suhteessa. • Menetelmä varmistaa myös, että maankäyttöä ei sijoiteta sinne missä kaavat ja nykyinen rakenne ovat esteenä uusien asukkaiden sijoittumiselle. • Seudulle mahtuva maankäytön määrä perustuu kuntien arvioihin

23. Liikenneverkko Saavutettavuus

24. Alkuvaiheen strategioita

25. Tavoiteverkkoa tukevat asemanseudut

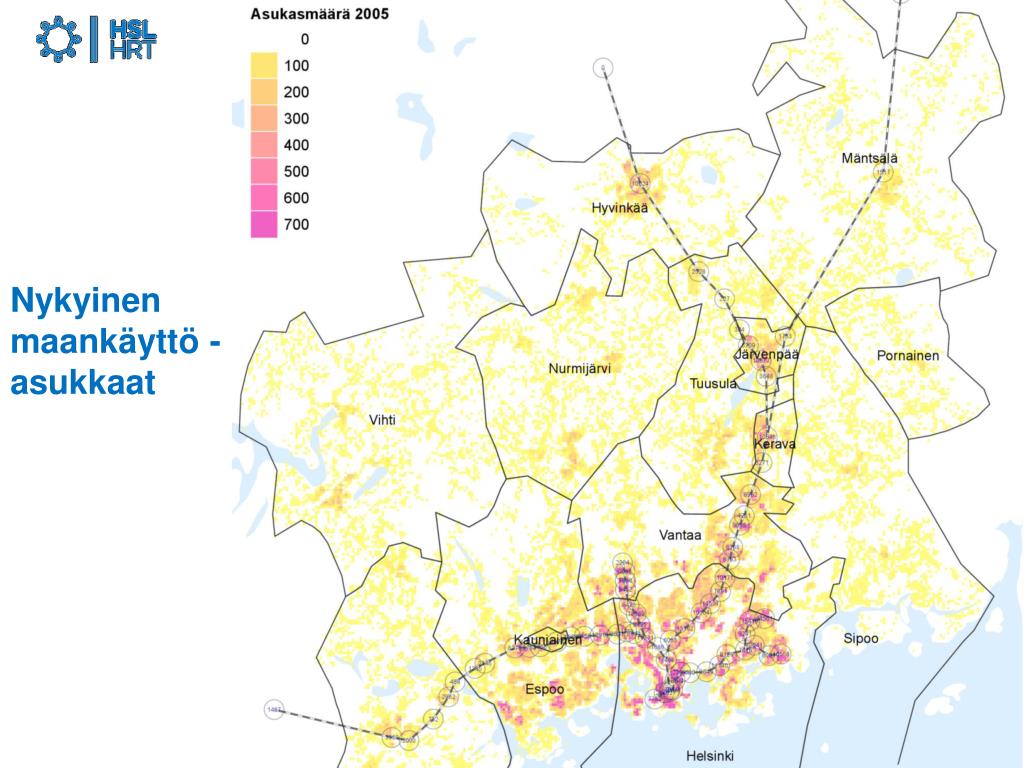

26. Nykyinen maankäyttö - asukkaat

27. Raideverkkoa tukeva tavoitteellinen maankäyttö - asukkaat

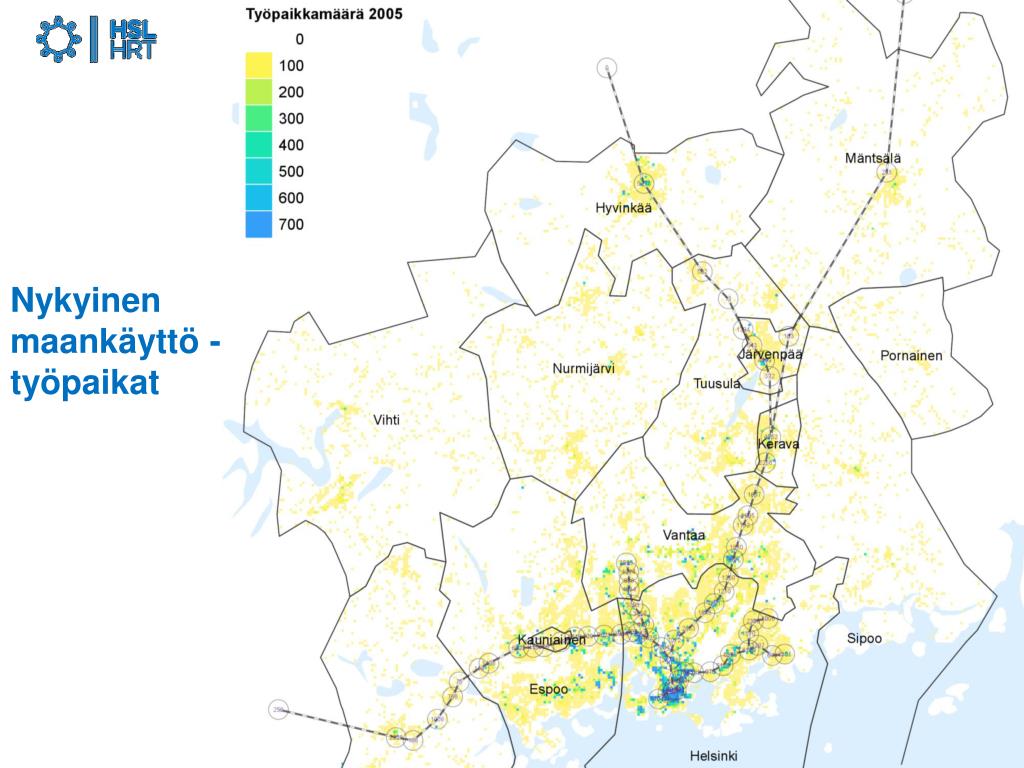

28. Nykyinen maankäyttö - työpaikat

29. Raideverkkoa tukeva tavoitteellinen maankäyttö - työpaikat

30. Kevyen ja joukkoliikenteen liikkumisen edellytykset 1990

31. Kevyen ja joukkoliikenteen liikkumisen edellytykset 2008

32. Kevyen ja joukkoliikenteen liikkumisen edellytykset MARA 2050 tavoitetilanteessa

33. MARAn laajenemisstrategia: lyhyet sormet • Lähtökohtana pitäytyminen nykyisissä ratakäytävissä • Täydennetään ydinaluetta avaamalla lyhyitä ratakäytäviä • Käytäväkohtaiset selvitykset ja kannanotot mm. kehittämistavoitteista ja valmiudesta noudattaa tehokkaan maankäytön periaatteita • Ratakäytävien maankäytön suunnitteluprosessit mahdollistetaan tekemällä riittävän aikaisin päätökset radan toteuttamisesta • Ratakäytävän tehokkaan maankäytön kehittäminen voi perustua aluksi kumipyöräjoukkoliikenteen laatukäytäviin

34. Asemanseutujen tiiveys pienenee luonnostaan kohti seudun reunoja - lyhyiden sormien strategia on tehokas HLJ:n tavoitteiden toteutumisen kannalta Pääradan Käpylä – Hyvinkää asemat

35. JoukkoliikenteenosuusonsuurempijaajosuoritepienempiydinaluettalähempänäolevissaratakäytävissäJoukkoliikenteenosuusonsuurempijaajosuoritepienempiydinaluettalähempänäolevissaratakäytävissä

36. Seudun kehittämissuunnat Pohjoisen strategia Idän strategia Lännen strategia Ytimen strategia

37. Ydinalueen strategia Seudun voimakas kasvu ja MARAn tavoitteellinen strategia aiheuttavat paineita pääkaupunkiseudun yleiskaavojen tarkistamiseen ja tehostamiseen Ydinalue on keskeisessä asemassa seudun laajenemispaineiden hallinnassa ja HLJ:n tavoitteiden toteutumisessa - maankäytön tulisi olla ydinalueella mahdollisimman tehokasta Kantakaupungin, Pasilan ja Aviapoliksen alueen työpaikkamäärien kasvu vaikuttanee merkittävästi liikenteen suuntautumiseen tulevaisuudessa Ydinalueen raideratkaisut esimerkiksi pikaratikoiden ja metron roolien osalta tehdään jatkosuunnittelun yhteydessä. Nyt kuvataan yhtenäisenä verkkona. 29.8.2014

38. Länsisuunnan strategia • Maankäyttöä tiivistetään jo tulossa olevien raidekäytävien (Länsimetron ja Espoon kaupunkiradan) varressa pitäytymisvaiheessa (2010 – 2020) ja täydentymisvaiheessa (2015 – 2040) • Jos Länsimetron, Espoon kaupunkiradan ja Kirkkonummen käytävä kehittyy voimakkaasti ja uusien käytävien saavutettavuus paranee, avataan lyhyt raidekäytävä Histaan asti sekä jatketaan rantaradan kehittämistä Siuntioon laajentumisvaiheessa (2030 – 2050). Varaudutaan tämän jälkeen käytävän jatkamiseen. • Jos Helsinki-Turku-yhteys päätetään rakentaa, valitaan lännen suunnassa laajentumisvaiheessa (2030 – 2050) pitkän raidekäytävän strategia, jolloin Lohjan ja Helsingin välille kehitetään harvempi, mutta tehokas asemanseutujen helminauha asemanseutu kerrallaan

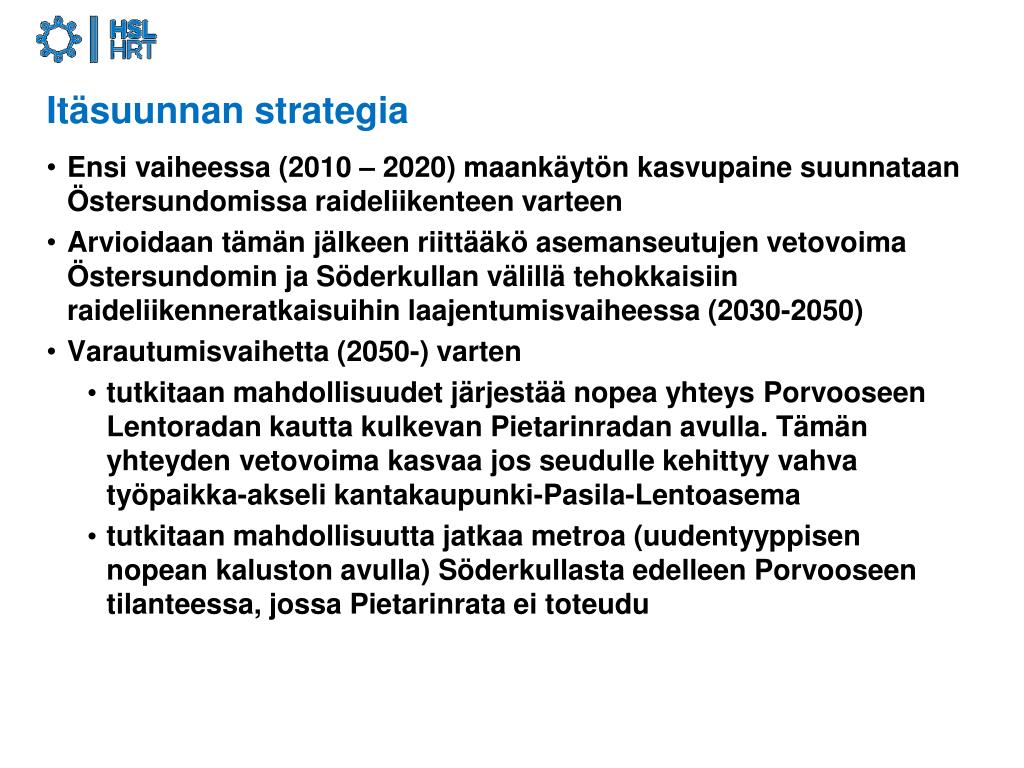

39. Itäsuunnan strategia • Ensi vaiheessa (2010 – 2020) maankäytön kasvupaine suunnataan Östersundomissa raideliikenteen varteen • Arvioidaan tämän jälkeen riittääkö asemanseutujen vetovoima Östersundomin ja Söderkullan välillä tehokkaisiin raideliikenneratkaisuihin laajentumisvaiheessa (2030-2050) • Varautumisvaihetta (2050-) varten • tutkitaan mahdollisuudet järjestää nopea yhteys Porvooseen Lentoradan kautta kulkevan Pietarinradan avulla. Tämän yhteyden vetovoima kasvaa jos seudulle kehittyy vahva työpaikka-akseli kantakaupunki-Pasila-Lentoasema • tutkitaan mahdollisuutta jatkaa metroa (uudentyyppisen nopean kaluston avulla) Söderkullasta edelleen Porvooseen tilanteessa, jossa Pietarinrata ei toteudu

40. Pohjoissuunnan strategia • Kehittämistä priorisoidaan pitäytymis- ja täydentymisvaiheisiin • Pääradan maankäyttöä tiivistetään tehokkaasti Jokelaan asti ulottuvan lisäraiteen myötä. Ristikytöä kehitetään tulevana rataverkon risteyskohtana. • Pääradan kehittymistä tuetaan lisäksi parantamalla pääradan kapasiteettia ja palvelutasoa täydentymisvaiheessa (2015-2040) (Lentokenttärata ja sen edellyttämä Pisara-rata) • Selvitetään Klaukkalan radan linjaus, toteutettavuus sekä maankäytön kehittämispotentiaalit laajentumisvaiheessa (2030 – 2050) raideliikenteen varaan • Kerava-Nikkilä-radan, mahdollisen Hyrylän ratakäytävän ja Oikoradan käytävän osalta selvitetään vielä maankäytön kehittämispotentiaalien ja liikennöinnin tehostamista, jolloin niiden rooli suunnan strategiassa täsmentyy • Mahdollisissa laajentumiskäytävissä varaudutaan pitäytymis- ja täydentymisvaiheissa vahvaan bussilinjastoon ja liityntäliikenteeseen

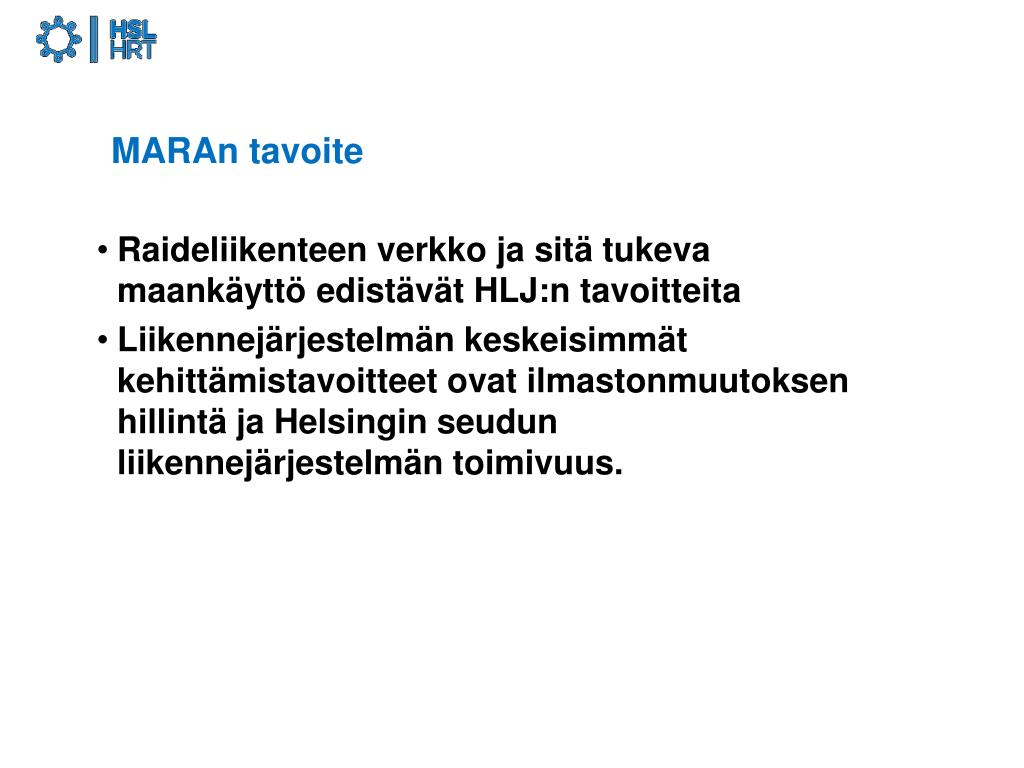

41. MARAn tavoite • Raideliikenteen verkko ja sitä tukeva maankäyttö edistävät HLJ:n tavoitteita • Liikennejärjestelmän keskeisimmät kehittämistavoitteet ovat ilmastonmuutoksen hillintä ja Helsingin seudun liikennejärjestelmän toimivuus.

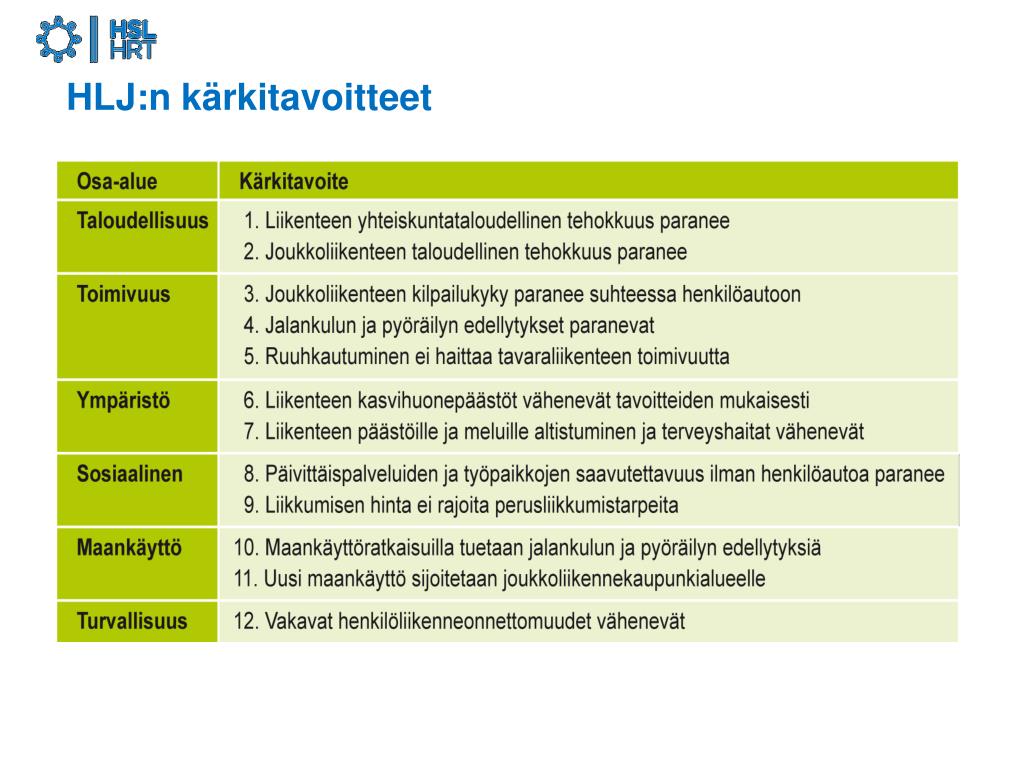

42. HLJ:n kärkitavoitteet

43. Väestö kasvaa voimakkaasti, liikennejärjestelmän kannalta olisi järkevää säilyttää seudun maankäytön rakenne

44. HLJ:n kärkitavoite 11 maankäytön sijoittamisesta joukkoliikennekaupunkialueille on MARA-strategioiden lähtökohta

45. Tavoitteelliset strategiat sijoittavat maankäytön tehokkaasti juna- ja metroasemien vaikutusalueille

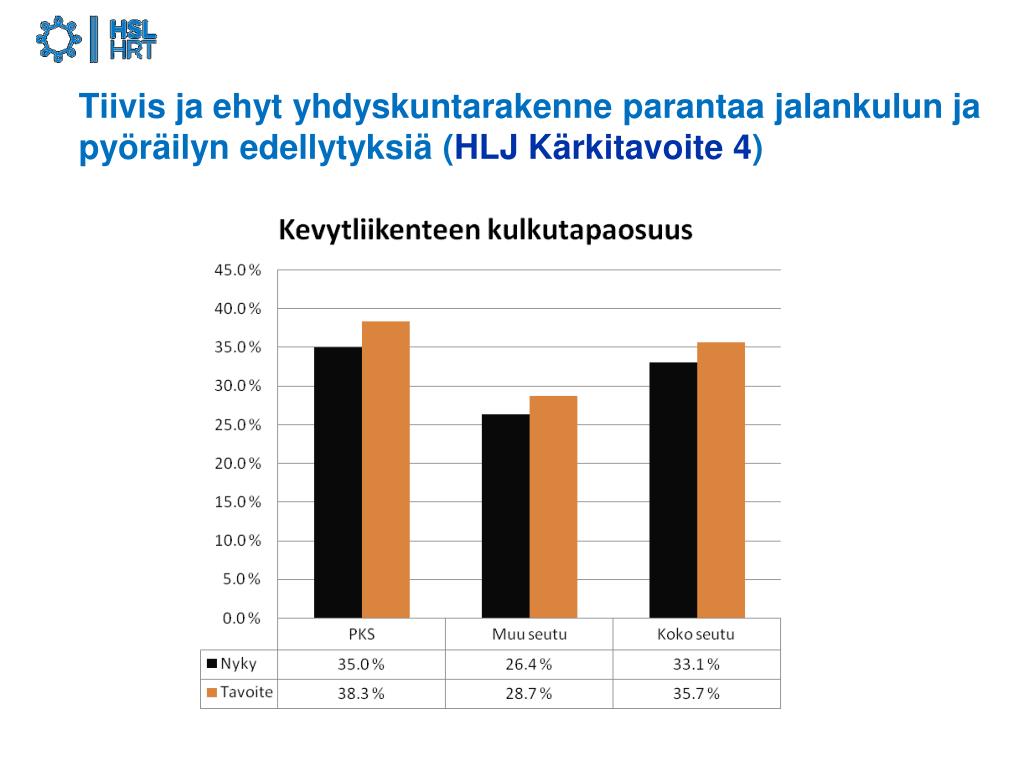

46. Tiivis ja ehyt yhdyskuntarakenne parantaa jalankulun ja pyöräilyn edellytyksiä (HLJ Kärkitavoite 4)

47. Maankäyttö mahdollisimman lähellä keskuksia parantaa joukkoliikenteen kilpailukykyä auton suhteen (HLJ Kärkitavoite 3)

48. Raideliikenneverkon kuormittuminen, nykytila 2008

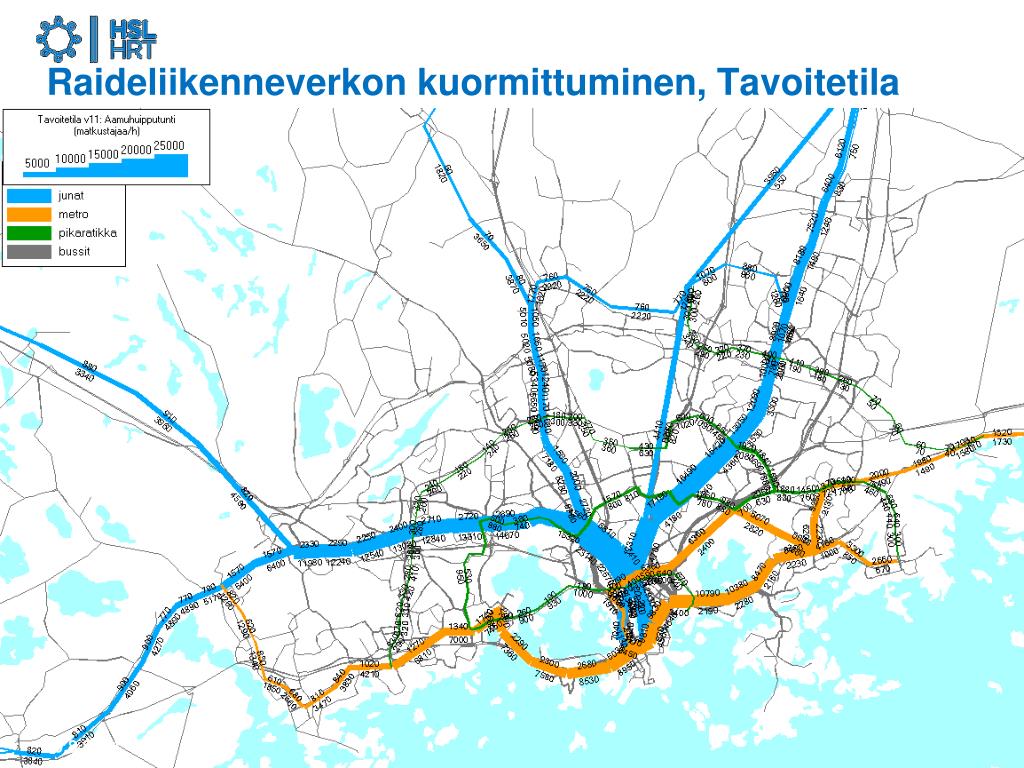

49. Raideliikenneverkon kuormittuminen, Tavoitetila

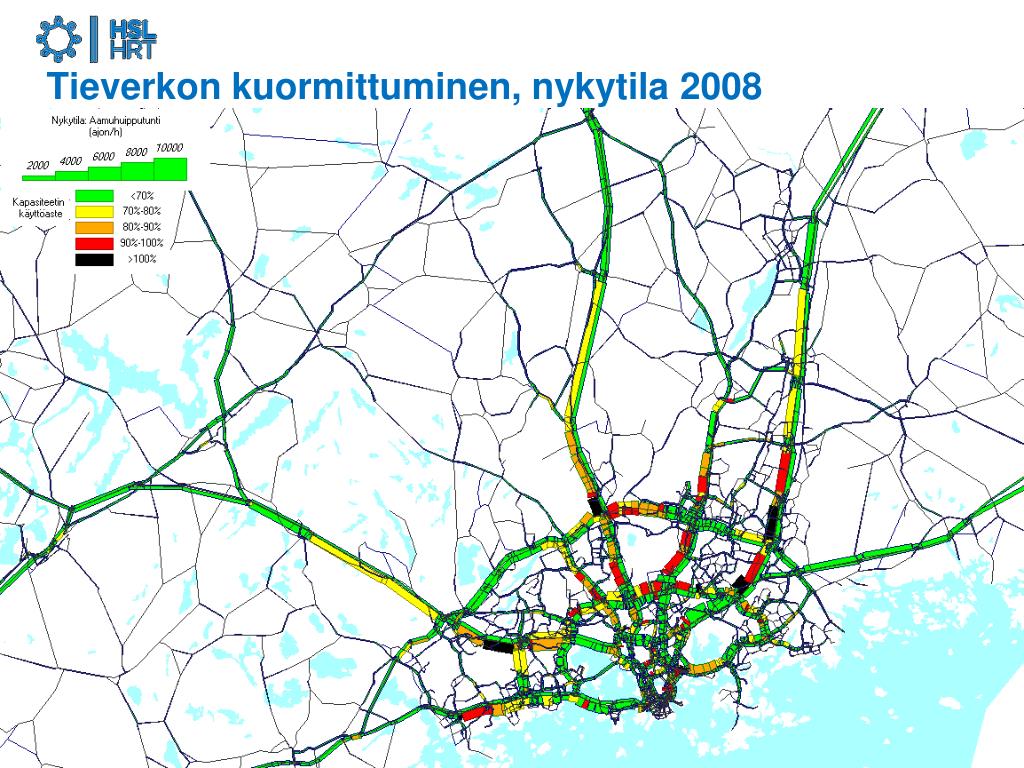

50. Tieverkon kuormittuminen, nykytila 2008
