Presentation Transcript

Electricidad
ELECTRICIDAD

Forma de energía caracterizada por la interacción de cargas eléctricas, la cual busca un camino para circular.


Ley de ohm
LEY DE OHM

  • I = INTENSIDAD DE LA CORRIENTE (Amperios)

  • V= VOLTAJE O TENSIÓN (Voltios)

  • R= RESISTENCIA (Ohmios)

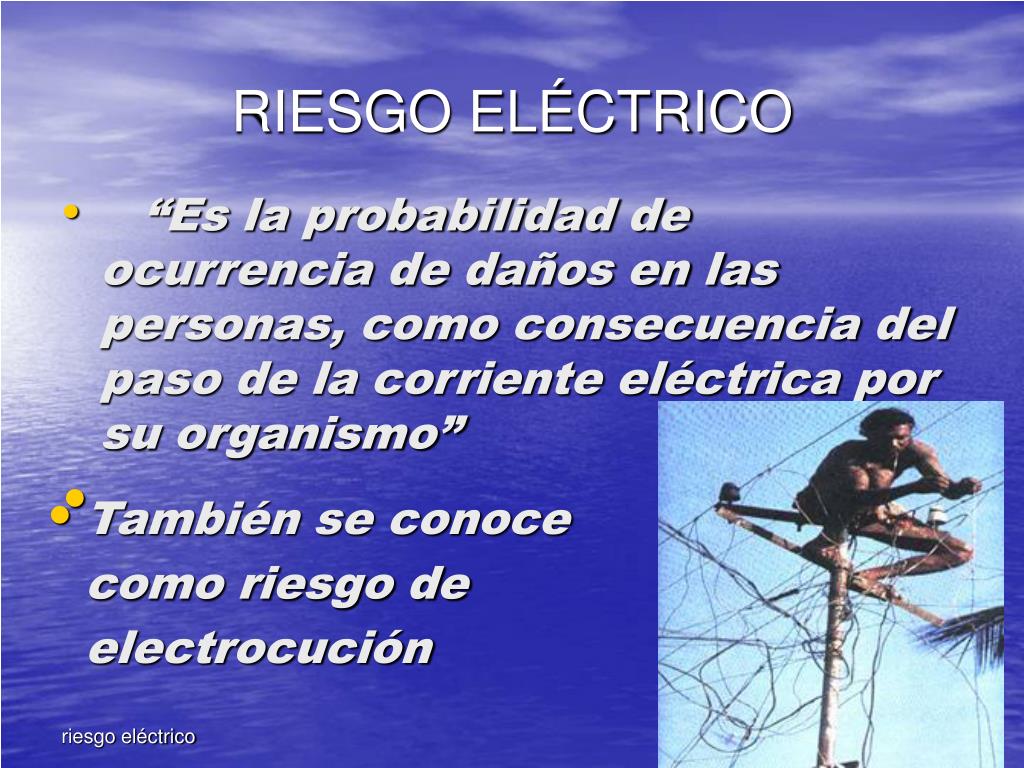

Riesgo el ctrico1

También se conoce como riesgo de electrocución

RIESGO ELÉCTRICO

  • “Es la probabilidad de ocurrencia de daños en las personas, como consecuencia del paso de la corriente eléctrica por su organismo”

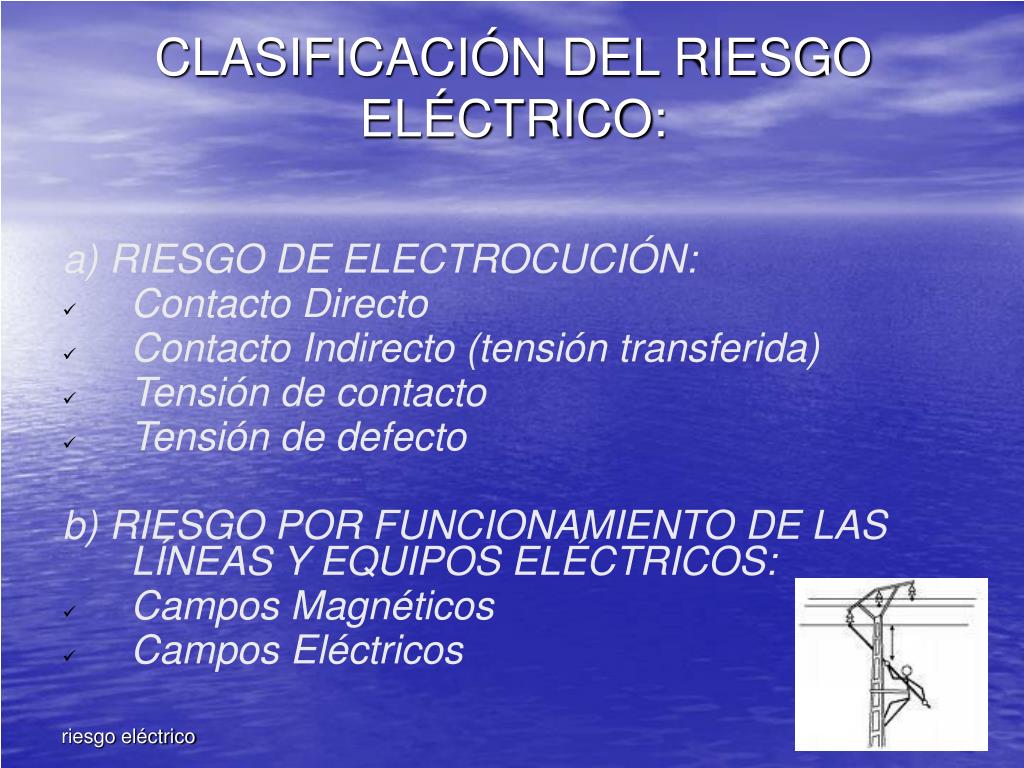

Clasificaci n del riesgo el ctrico
CLASIFICACIÓN DEL RIESGO ELÉCTRICO:

  • a) RIESGO DE ELECTROCUCIÓN:

  • Contacto Directo

  • Contacto Indirecto (tensión transferida)

  • Tensión de contacto

  • Tensión de defecto

    b) RIESGO POR FUNCIONAMIENTO DE LAS LÍNEAS Y EQUIPOS ELÉCTRICOS:

  • Campos Magnéticos

  • Campos Eléctricos


Clasificaci n del riesgo el ctrico1
CLASIFICACIÓN DEL RIESGO ELÉCTRICO:

  • c) RIESGO POR FALLAS DE PROTECCIÓN:

  • Ausencia de protección.

  • Ausencia de Sistemas de puestas a tierras (aterramiento)

  • Fallas o deterioro en los equipos o mal uso de las Herramientas (Flash Eléctrico)

    d) RIESGO POR EFECTOS NATURALES:

  • Descargas atmosféricas.

  • Cargas estáticas.


Factores determinantes de la lesi n el ctrica
FACTORES DETERMINANTESDE LA LESIÓN ELÉCTRICA

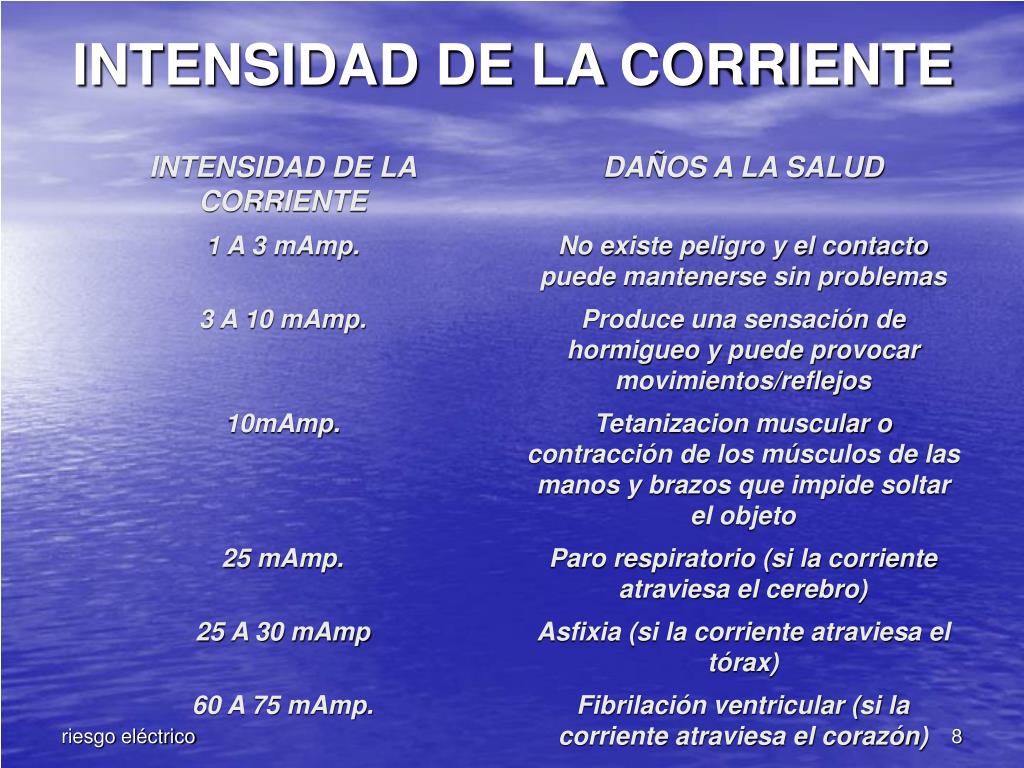

  • Intensidad de la corriente

  • Voltaje

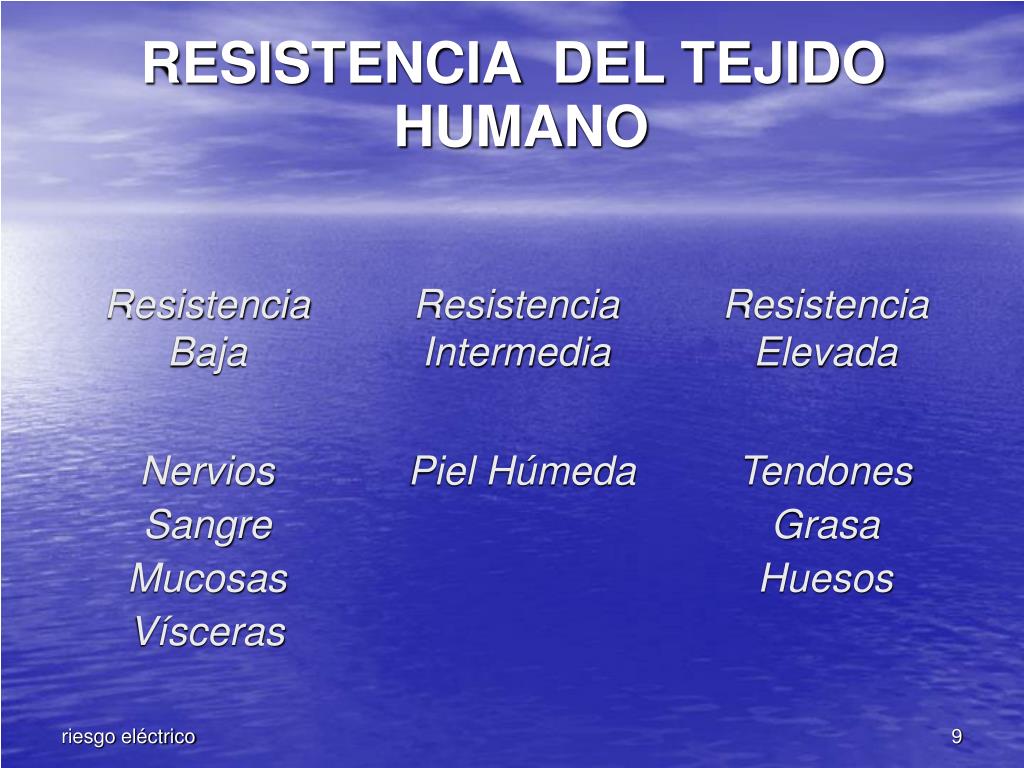

  • Resistencia

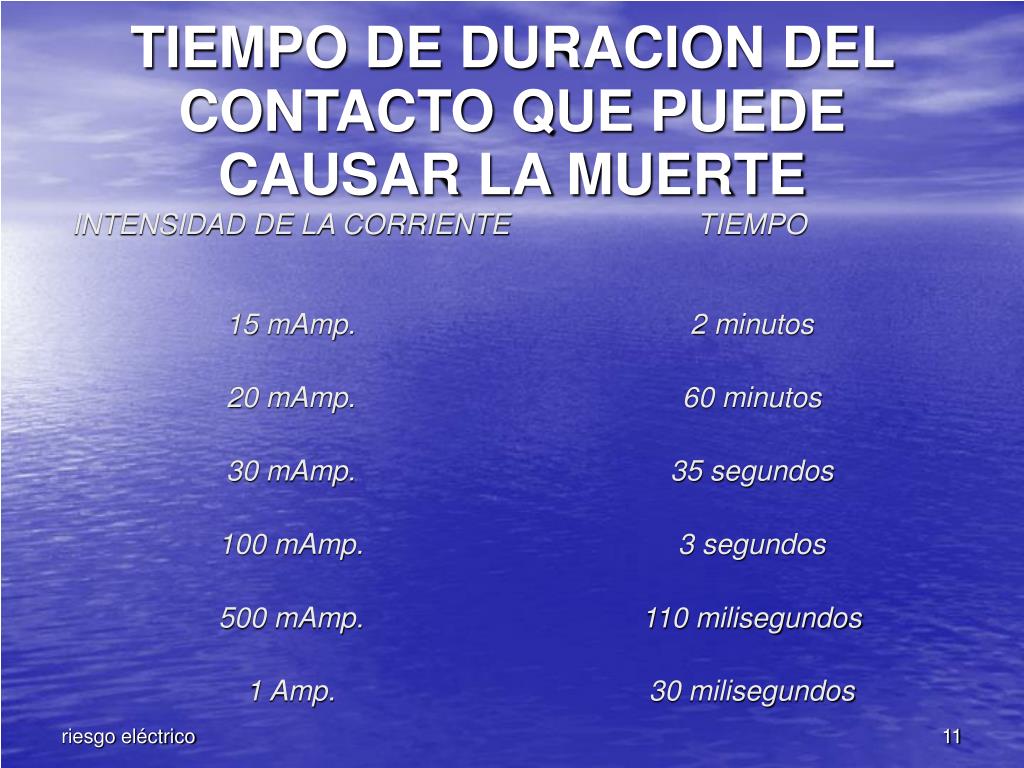

  • Duración de la corriente (Tiempo)

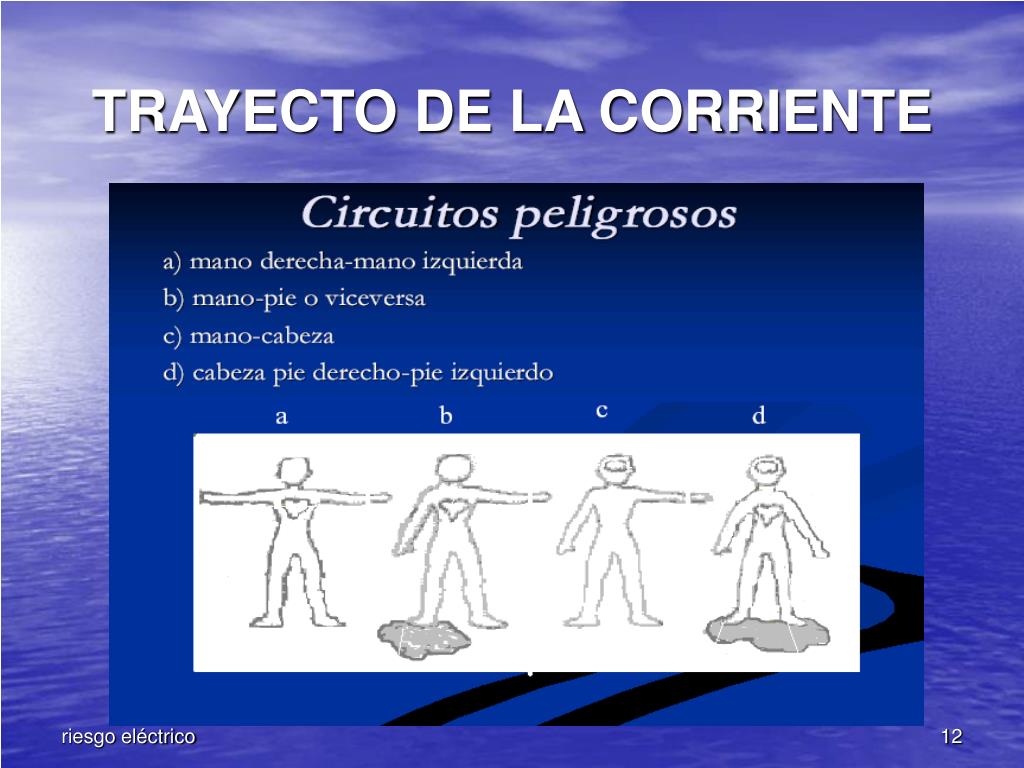

  • Trayecto

  • Mecanismos de contacto

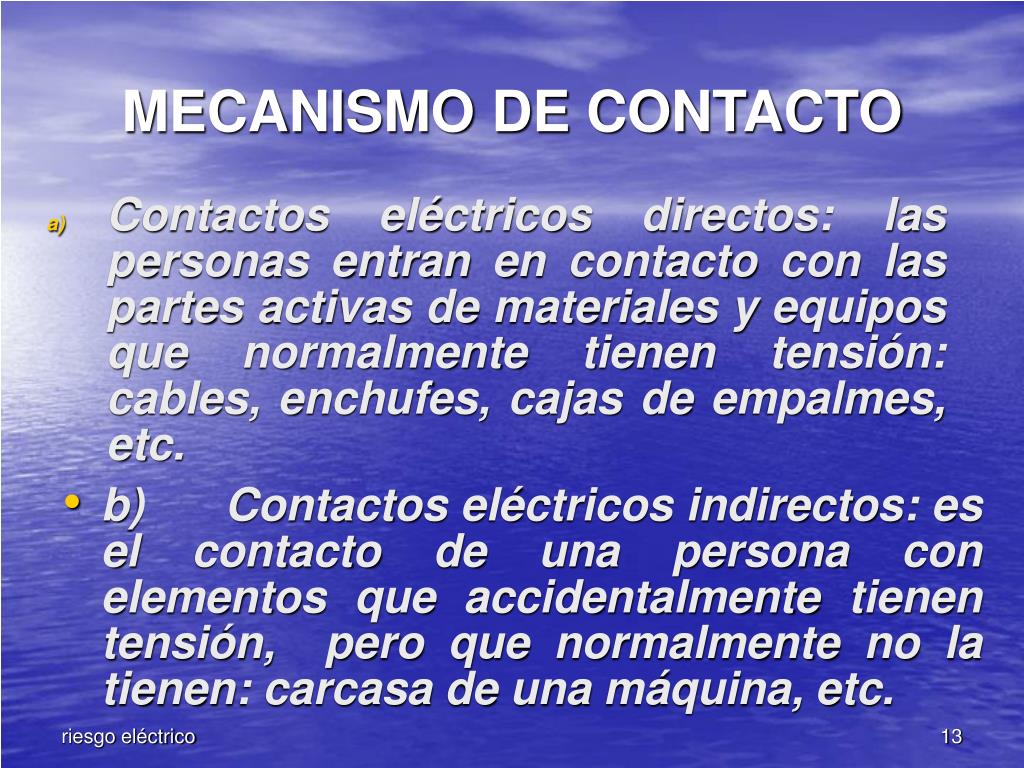

Mecanismo de contacto

b) Contactos eléctricos indirectos: es el contacto de una persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc.

MECANISMO DE CONTACTO

  • Contactos eléctricos directos: las personas entran en contacto con las partes activas de materiales y equipos que normalmente tienen tensión: cables, enchufes, cajas de empalmes, etc.


Contacto directo
Contacto Directo persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc.


Contacto indirecto
Contacto Indirecto persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc.

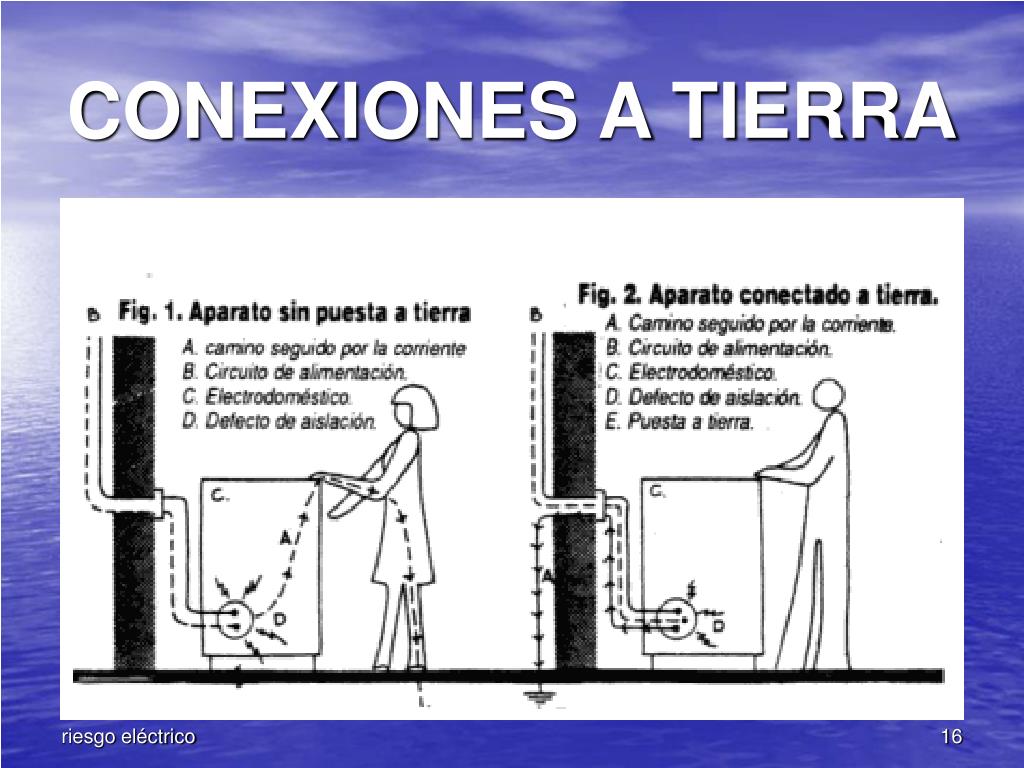

Conexiones a tierra
CONEXIONES A TIERRA persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc.


Factores de protecci n contra contactos el ctricos
FACTORES DE PROTECCIÓN CONTRA CONTACTOS ELÉCTRICOS persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc.

Clase A: aplicar medidas preventivas, destinadas a suprimir el riesgo de contactos eléctricos entre masas y los elementos conductores en los que pueda aparecer tensión peligrosa.

Clase B: consiste en interponer un dispositivo de corte automático que origina la desconexión de la instalación defectuosa.

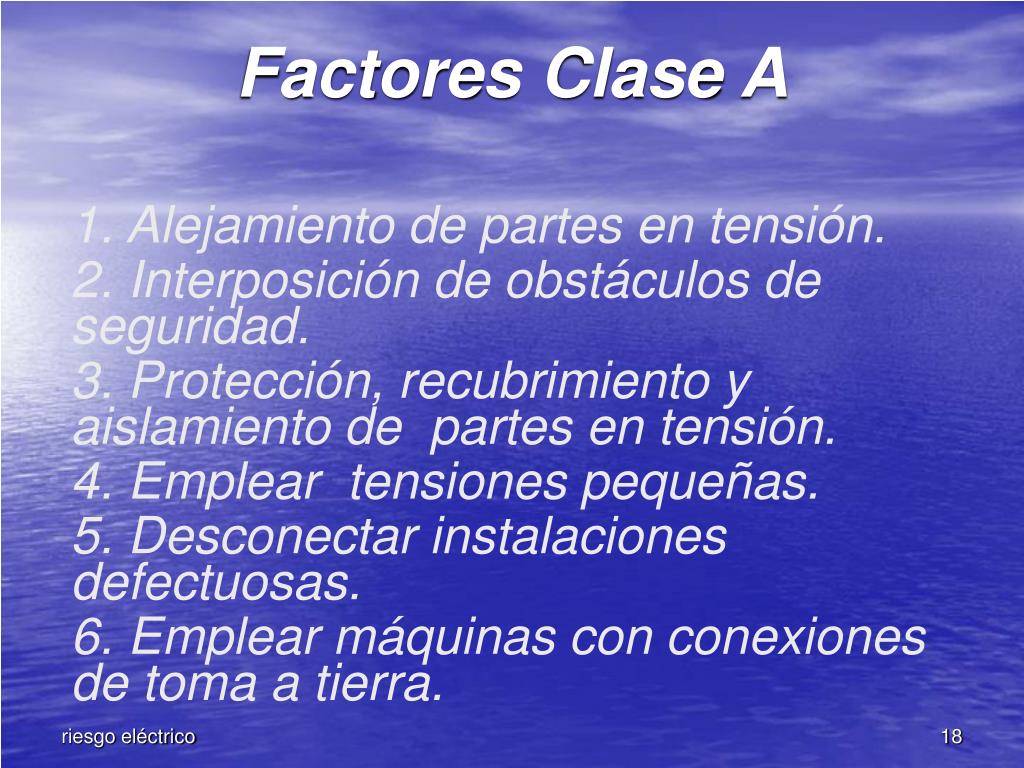

Factores clase a
Factores Clase A persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc.

1. Alejamiento de partes en tensión.

2. Interposición de obstáculos de seguridad.

3. Protección, recubrimiento y aislamiento de partes en tensión.

4. Emplear tensiones pequeñas.

5. Desconectar instalaciones defectuosas.

6. Emplear máquinas con conexiones de toma a tierra.


Factores clase b
Factores Clase B persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc.

  • Emplear interruptores diferenciales de alta sensibilidad.

  • Instalar protectores térmicos según intensidad prevista para el circuito.

  • No reforzar nunca los fusibles.

  • Extremar cuidados en trabajos de baja tensión:

  • Uso elementos protectores (guantes, gafas, etc.)

  • Comprobar que no hay tensión en las líneas

  • No restablecer el servicio hasta comprobarlo

  • Solo personal especializado y autorizado


Lesion por flash el ctrico
LESION POR FLASH persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc. ELÉCTRICO


Quemaduras por electricidad
QUEMADURAS POR ELECTRICIDAD persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc.


Quemaduras por electricidad1
QUEMADURAS POR ELECTRICIDAD persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc.


Lesiones cutaneas por electricidad
LESIONES CUTANEAS POR ELECTRICIDAD persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc.


Flash electrico
FLASH ELECTRICO persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc.


Accidente por arco electrico
ACCIDENTE POR ARCO ELECTRICO persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc.


Gracias por su atencion
GRACIAS POR SU ATENCION persona con elementos que accidentalmente tienen tensión, pero que normalmente no la tienen: carcasa de una máquina, etc.
