  1. CONTROL DE ACTIVOS

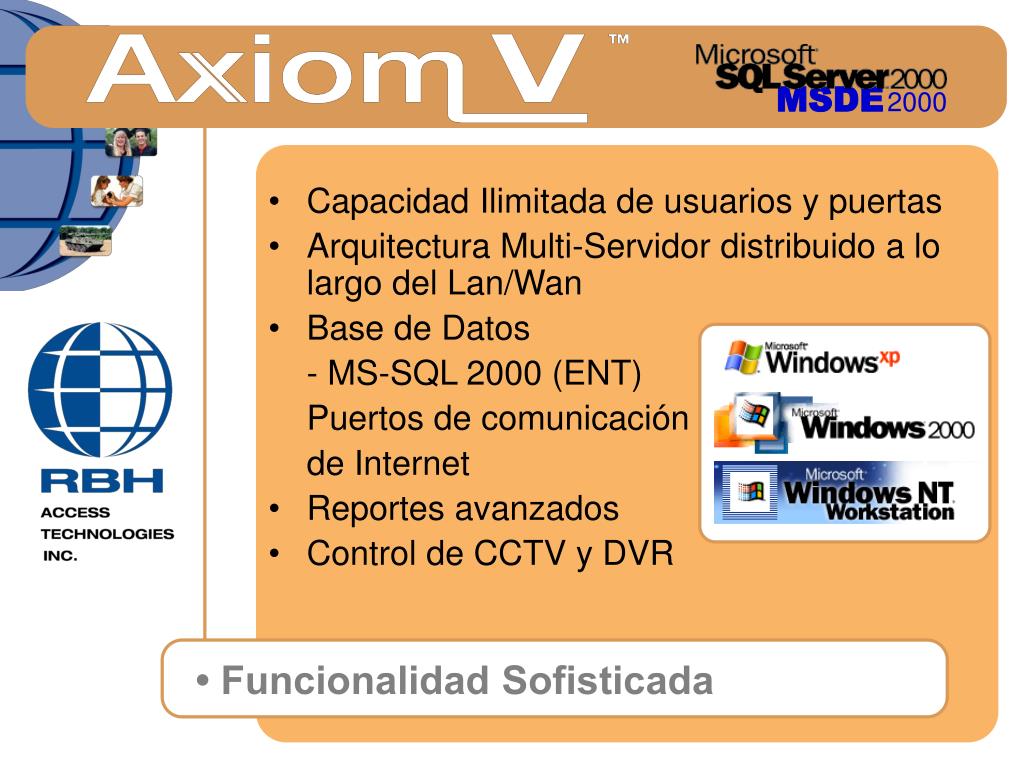

  2. MSDE2000 • Capacidad Ilimitada de usuarios y puertas • Arquitectura Multi-Servidor distribuido a lo largo del Lan/Wan • Base de Datos - MS-SQL 2000 (ENT) Puertos de comunicación de Internet • Reportes avanzados • Control de CCTV y DVR • Funcionalidad Sofisticada

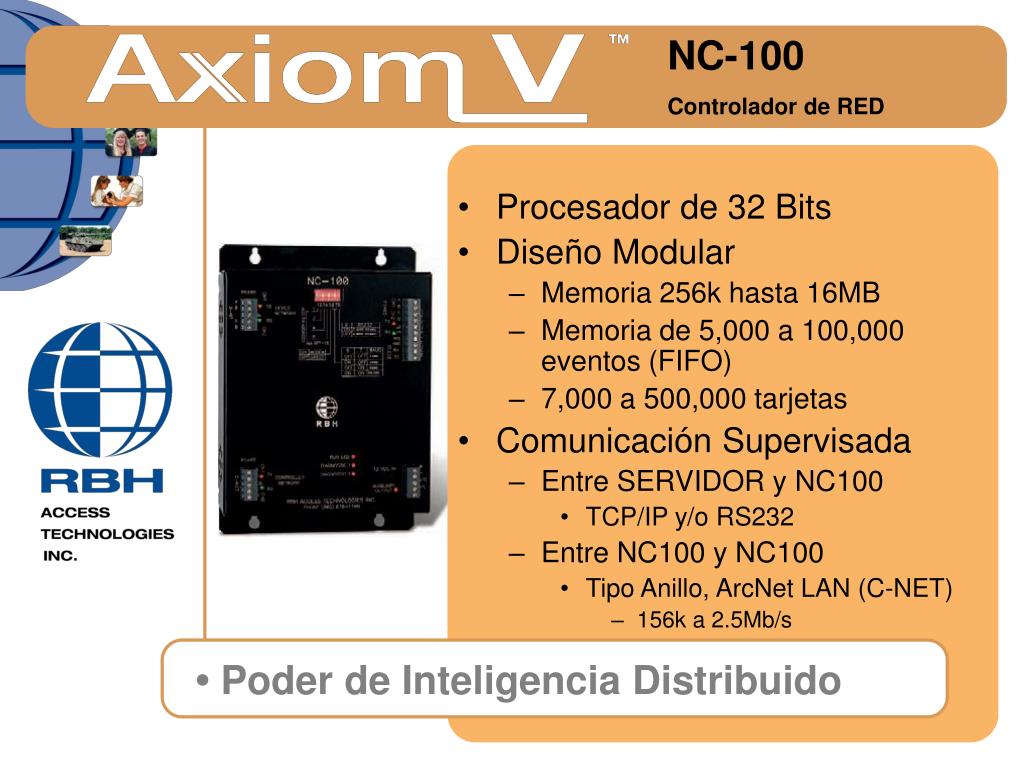

  3. NC-100 Controlador de RED • Procesador de 32 Bits • Diseño Modular • Memoria 256k hasta 16MB • Memoria de 5,000 a 100,000 eventos (FIFO) • 7,000 a 500,000 tarjetas • Comunicación Supervisada • Entre SERVIDOR y NC100 • TCP/IP y/o RS232 • Entre NC100 y NC100 • Tipo Anillo, ArcNet LAN (C-NET) • 156k a 2.5Mb/s • Poder de Inteligencia Distribuido

  4. RC-2 Controlador de Lectora • Comunicación Supervisado • Entre NC100 y RC2 y/o IOC-16 • Tipo Anillo, RS485 (C-NET) 38.4k • LED’s de diagnostico • 5 formatos simultáneos de hasta 10 dígitos (WEIGAND o CLOCK & DATA) • Ilimitado códigos de sitio • 8 entradas/ 8 salidas programables • Robusto, Flexible y Confiable

  5. IOC-16 Controlador de Entrada/Salida • Comunicación Supervisado • Entre NC100 y RC2 y/o IOC-16 • Tipo Anillo, RS485 (C-NET) 38.4k • LED’s de diagnostico • Protección contra Rayos • Hasta 16 entradas programables • Hasta 16 salidas programables • Funcionalidad Configurable en Campo

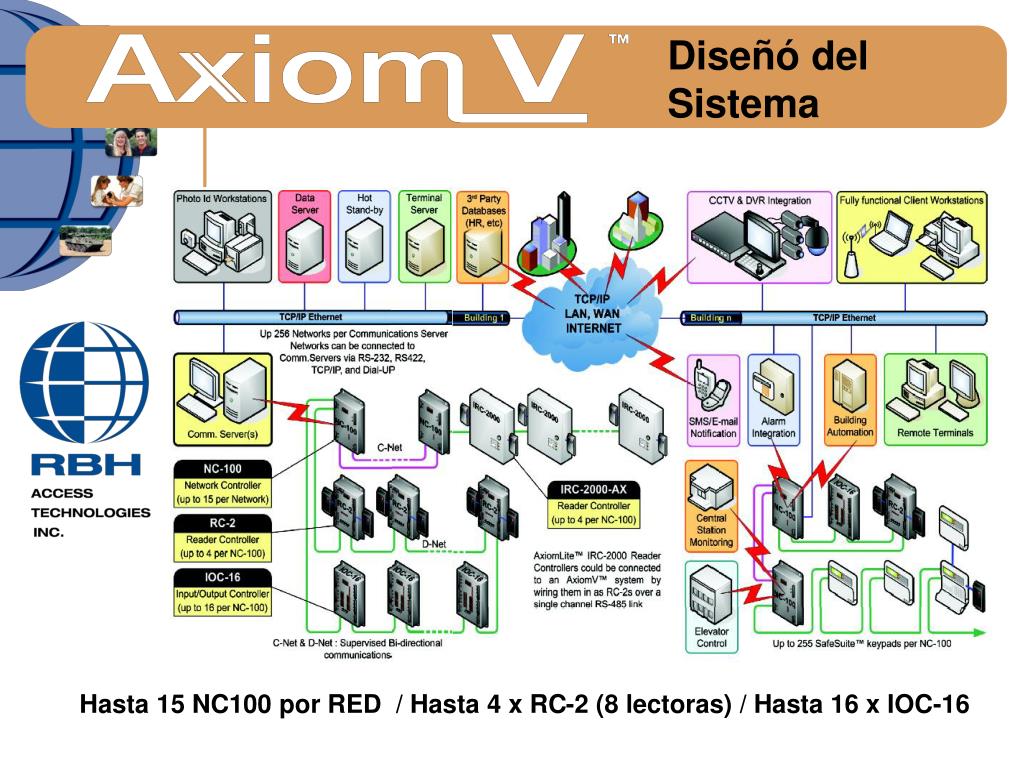

  6. Diseñó del Sistema Hasta 15 NC100 por RED / Hasta 4 x RC-2 (8 lectoras) / Hasta 16 x IOC-16

  7. Control de activos Para prevenir el robo de los activos de su compañía, el sistema integrado de seguimiento de activos (Asset Tracking System) fue diseñado para ayudar a detener las personas que intentan salir con mercancía no asociada a ellos. • Innovation • Quality • Integrity • Value

  8. Control de activos A través del lector de RFID se lee el activo al estar saliendo y la puerta se pone en modo de control de activos. Solo la persona que está relacionada a ese activo podrá abrir esa puerta. Si la puerta está abierta y el sistema lee un activo a través del lector de RFID el sistema entra en alarma. Esto se puede aplicar a vehículos, computadores portátiles, calculadoras, PDAs y en fin a cualquier elemento que no quiera que salga de su empresa sin autorización Control de activos

  9. Control de activos • Asigna múltiples activos por usuario

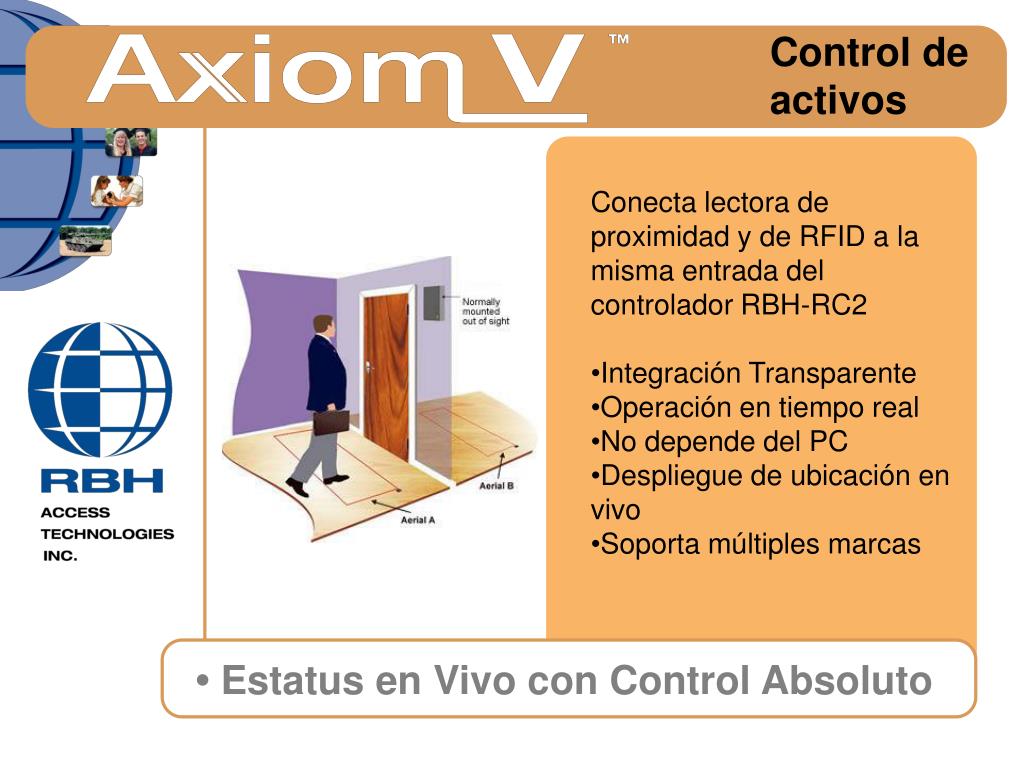

  10. Control de activos • Conecta lectora de proximidad y de RFID a la misma entrada del controlador RBH-RC2 • Integración Transparente • Operación en tiempo real • No depende del PC • Despliegue de ubicación en vivo • Soporta múltiples marcas • Estatus en Vivo con Control Absoluto

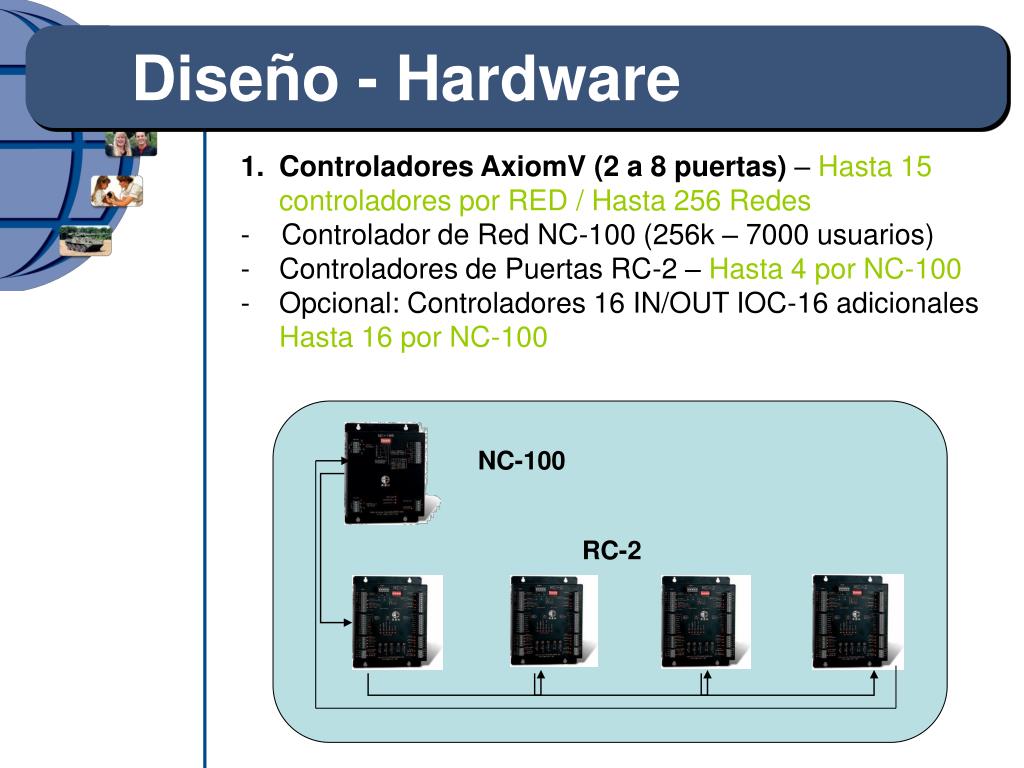

  11. Diseño - Hardware • Controladores AxiomV (2 a 8 puertas) – Hasta 15 controladores por RED / Hasta 256 Redes • - Controlador de Red NC-100 (256k – 7000 usuarios) • Controladores de Puertas RC-2 – Hasta 4por NC-100 • Opcional: Controladores 16 IN/OUT IOC-16 adicionales Hasta 16 por NC-100 NC-100 RC-2

  12. Diseño – Lectores RF 2. Lectores de RF (Proximidad, MIFARE, iClass) - Corto, Mediano o Largo Alcance - Biometría - Banda Magnética - Teclado

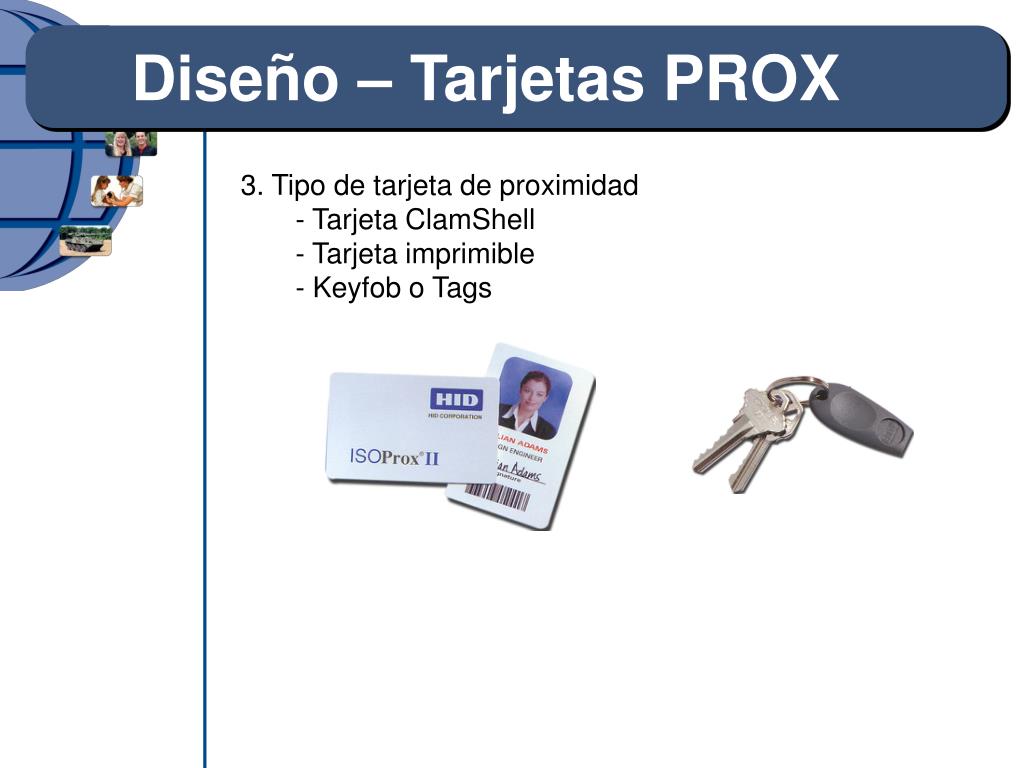

  13. Diseño – Tarjetas PROX 3. Tipo de tarjeta de proximidad - Tarjeta ClamShell - Tarjeta imprimible - Keyfob o Tags

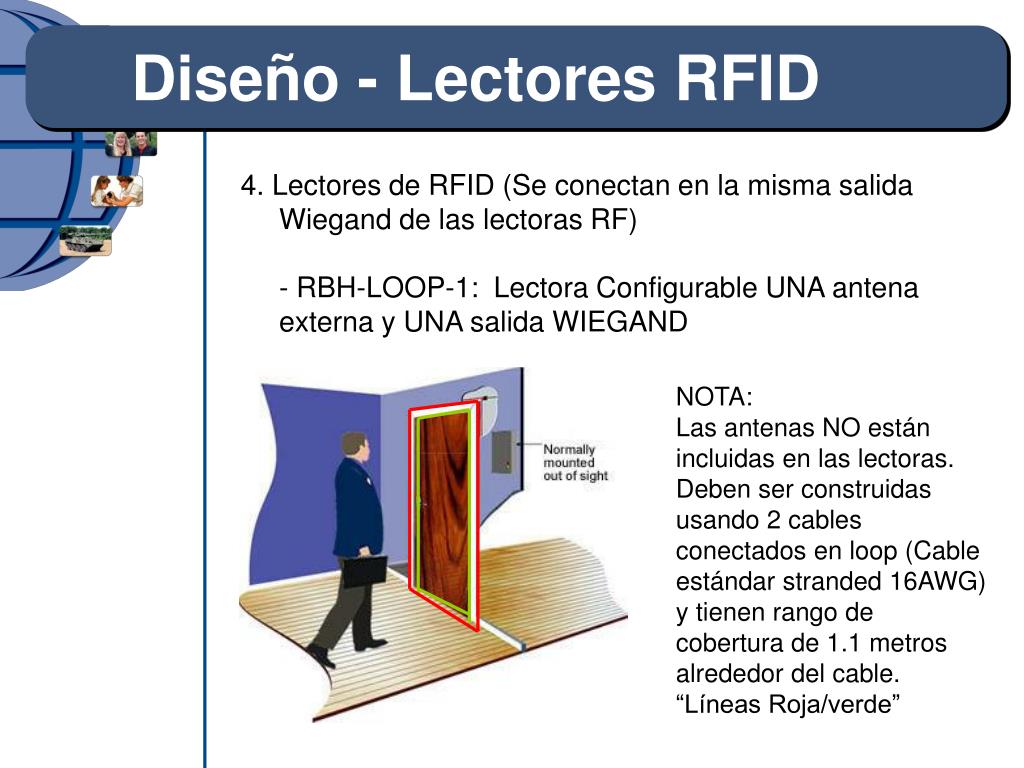

  14. Diseño - Lectores RFID 4. Lectores de RFID (Se conectan en la misma salida Wiegand de las lectoras RF) - RBH-LOOP-1: Lectora Configurable UNA antena externa y UNA salida WIEGAND NOTA: Las antenas NO están incluidas en las lectoras. Deben ser construidas usando 2 cables conectados en loop (Cable estándar stranded 16AWG) y tienen rango de cobertura de 1.1 metros alrededor del cable. “Líneas Roja/verde”

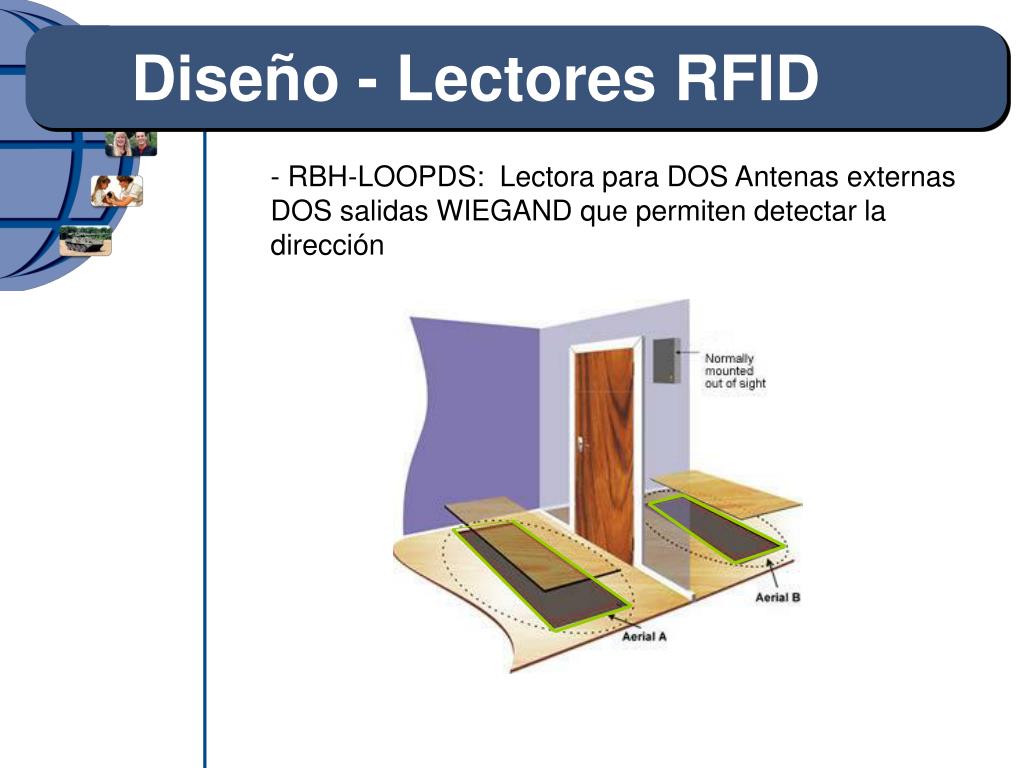

  15. Diseño - Lectores RFID - RBH-LOOPDS: Lectora para DOS Antenas externas DOS salidas WIEGAND que permiten detectar la dirección

  16. Diseño Lectores RFID - RBH-LOOPEX: Lectora permite 2 antenas pero solo UNA salida WIEGAND. Las 2 antenas se pueden usar para aumentar el rango de cobertura

  17. Diseño - Lectores RFID - RBH-LOOPDSEX: Lectora permite CUATRO antenas y DOS salidas WIEGAND para detección de dirección

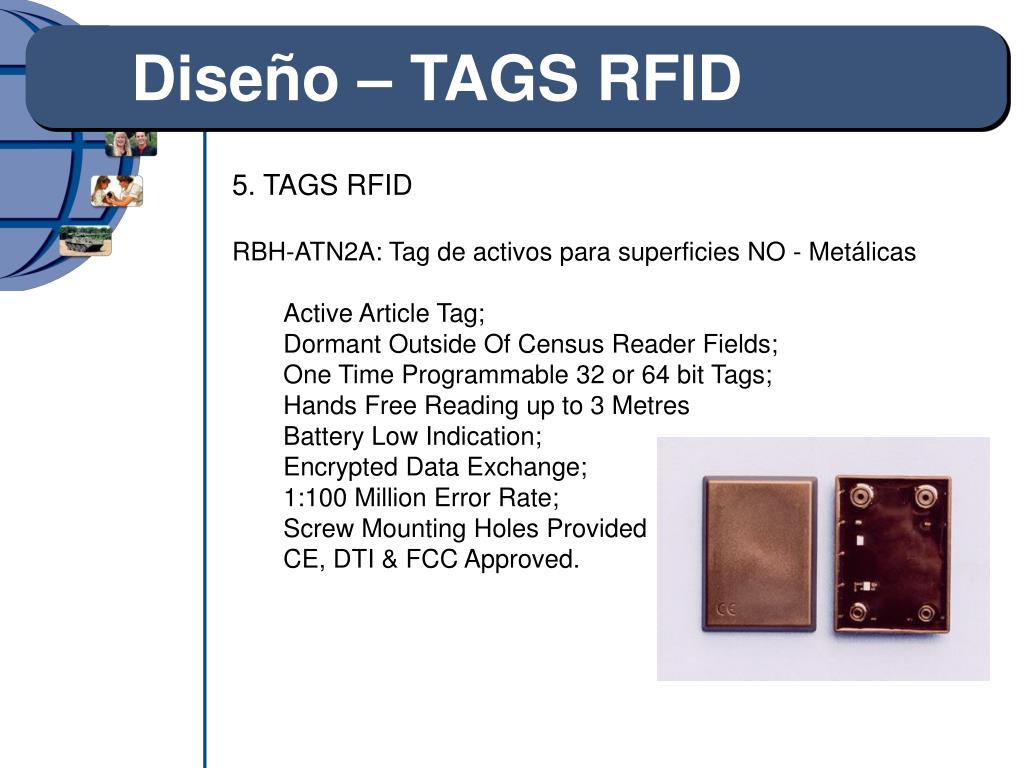

  18. Diseño – TAGS RFID • 5. TAGS RFID • RBH-ATN2A: Tag de activos para superficies NO - Metálicas • Active Article Tag; • Dormant Outside Of Census Reader Fields; • One Time Programmable 32 or 64 bit Tags; • Hands Free Reading up to 3 Metres • Battery Low Indication; • Encrypted Data Exchange; • 1:100 Million Error Rate; • Screw Mounting Holes Provided • CE, DTI & FCC Approved.

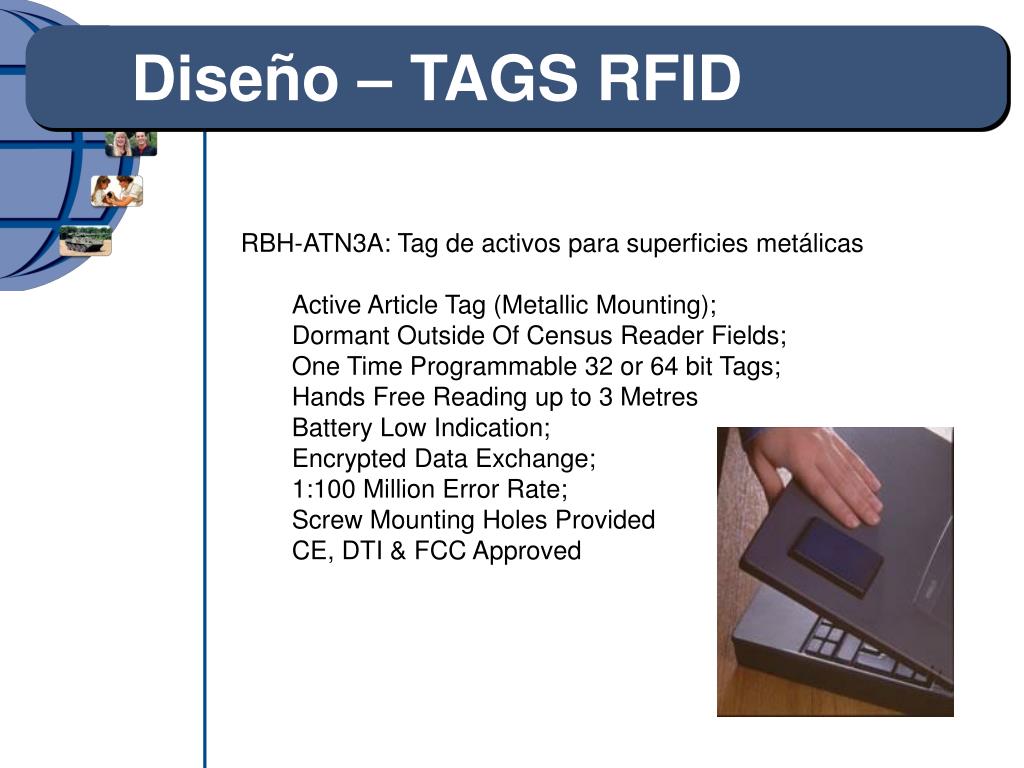

  19. Diseño – TAGS RFID • RBH-ATN3A: Tag de activos para superficies metálicas • Active Article Tag (Metallic Mounting); • Dormant Outside Of Census Reader Fields; • One Time Programmable 32 or 64 bit Tags; • Hands Free Reading up to 3 Metres • Battery Low Indication; • Encrypted Data Exchange; • 1:100 Million Error Rate; • Screw Mounting Holes Provided • CE, DTI & FCC Approved

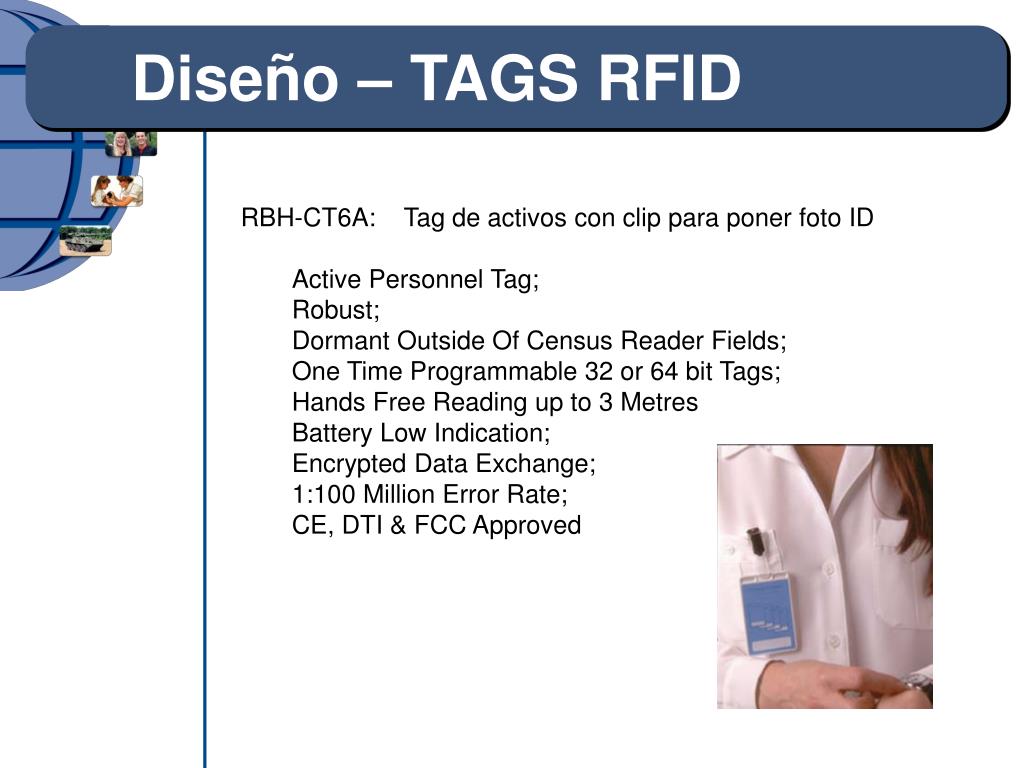

  20. Diseño – TAGS RFID • RBH-CT6A: Tag de activos con clip para poner foto ID • Active Personnel Tag; • Robust; • Dormant Outside Of Census Reader Fields; • One Time Programmable 32 or 64 bit Tags; • Hands Free Reading up to 3 Metres • Battery Low Indication; • Encrypted Data Exchange; • 1:100 Million Error Rate; • CE, DTI & FCC Approved

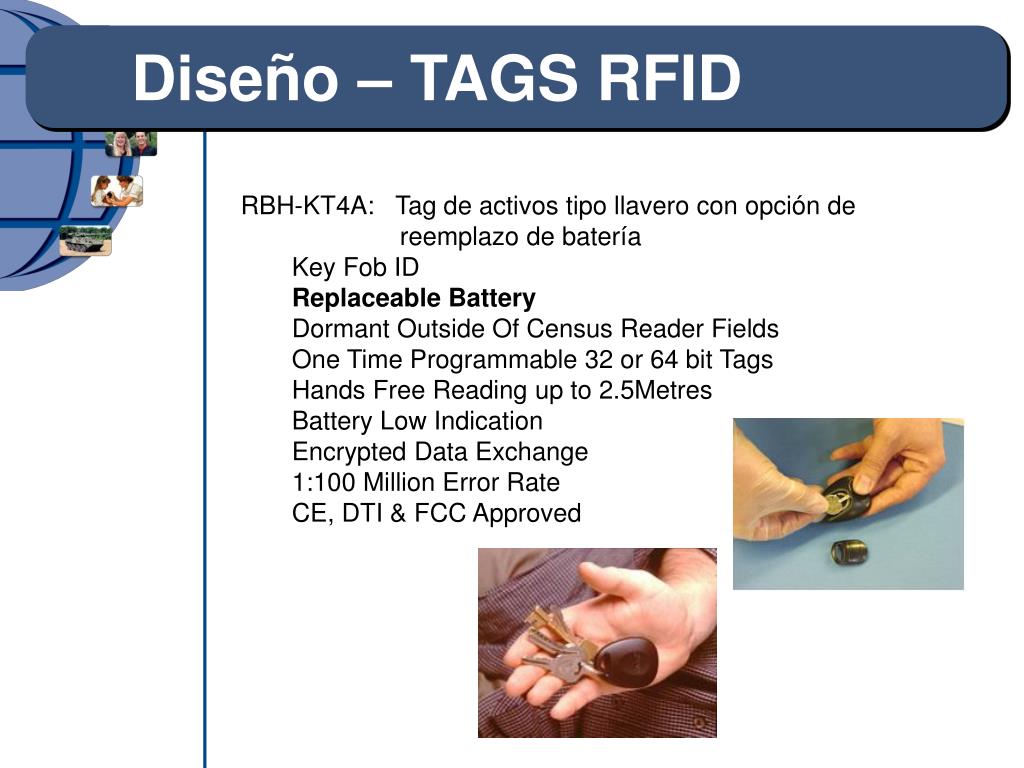

  21. Diseño – TAGS RFID • RBH-KT4A: Tag de activos tipo llavero con opción de reemplazo de batería • Key Fob ID • Replaceable Battery • Dormant Outside Of Census Reader Fields • One Time Programmable 32 or 64 bit Tags • Hands Free Reading up to 2.5Metres • Battery Low Indication • Encrypted Data Exchange • 1:100 Million Error Rate • CE, DTI & FCC Approved

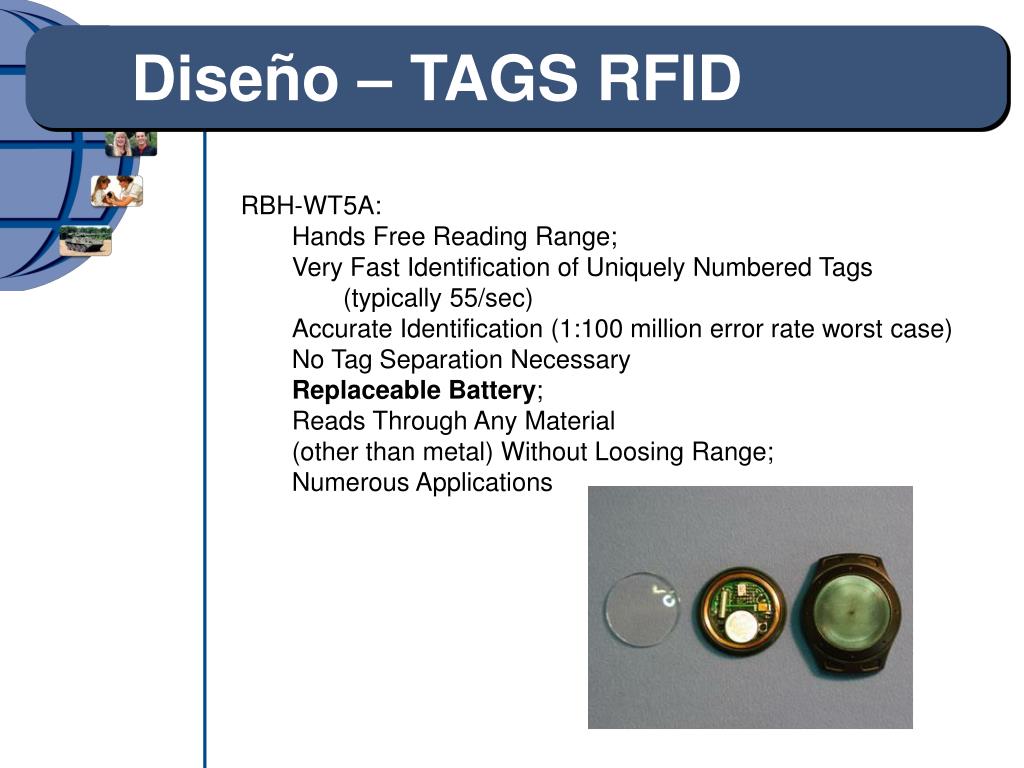

  22. Diseño – TAGS RFID • RBH-WT5A: • Hands Free Reading Range; • Very Fast Identification of Uniquely Numbered Tags (typically 55/sec) • Accurate Identification (1:100 million error rate worst case) • No Tag Separation Necessary • Replaceable Battery; • Reads Through Any Material • (other than metal) Without Loosing Range; • Numerous Applications

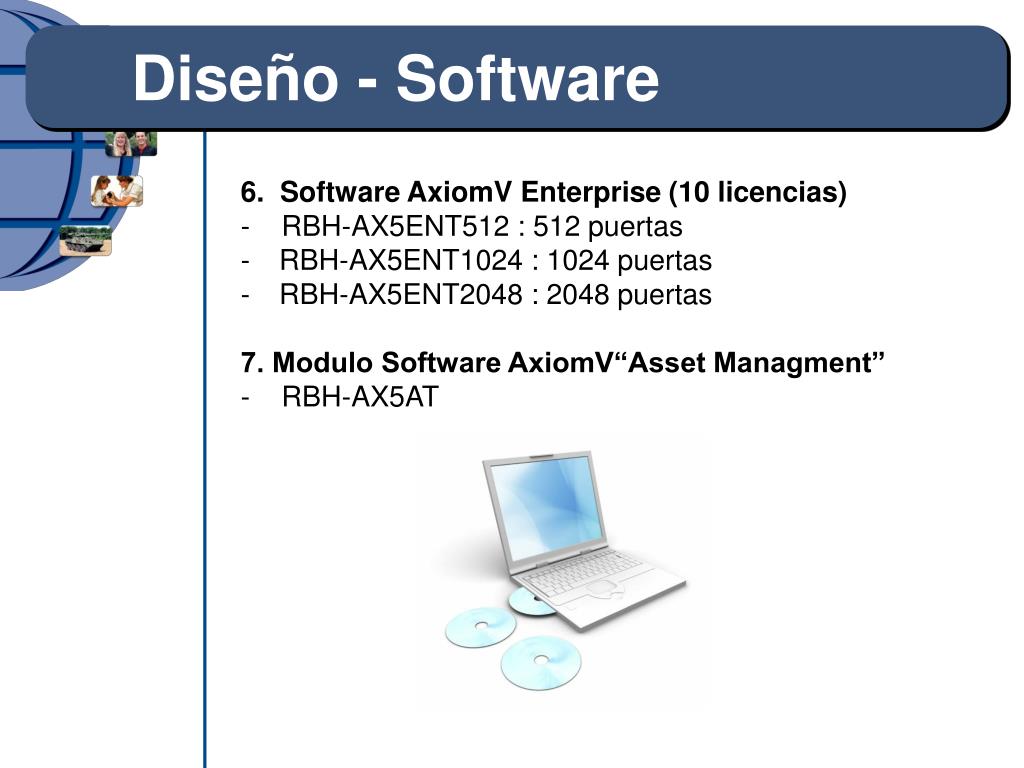

  23. Diseño - Software • 6. Software AxiomV Enterprise (10 licencias) • - RBH-AX5ENT512 : 512 puertas • RBH-AX5ENT1024 : 1024 puertas • RBH-AX5ENT2048 : 2048 puertas • 7. Modulo Software AxiomV“Asset Managment” • - RBH-AX5AT

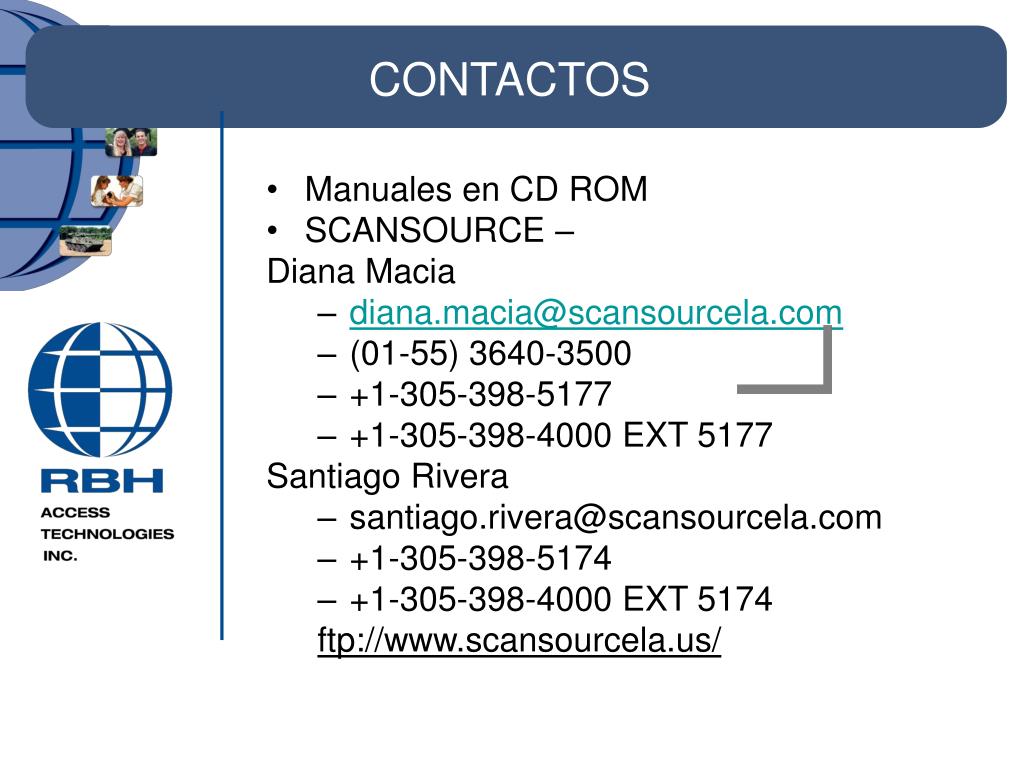

  24. CONTACTOS • Manuales en CD ROM • SCANSOURCE – Diana Macia • diana.macia@scansourcela.com • (01-55) 3640-3500 • +1-305-398-5177 • +1-305-398-4000 EXT 5177 Santiago Rivera • santiago.rivera@scansourcela.com • +1-305-398-5174 • +1-305-398-4000 EXT 5174 ftp://www.scansourcela.us/
