Presentation Transcript

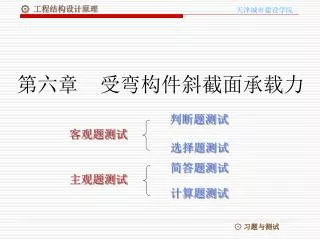

slide1

第六章 受弯构件斜截面承载力

判断题测试

客观题测试

选择题测试

简答题测试

主观题测试

计算题测试

slide2

一、判断题

1、钢筋混凝土梁纵筋弯起后要求弯起点到充分利用点之间距离大于0.5 ,其主要原因是为了保证纵筋弯起后弯起点处斜截面的受剪承载力要求。

您答对了!

您答错了!

返回首页

slide3

2、剪跨比愈大,无腹筋梁的抗剪强度低,但当a/h 0 >3后,梁的极限抗剪强度变化不大。

您答对了!

您答错了!

返回首页

slide10

二、单选题

1、梁内纵向钢筋弯起时,可以通过( )保证斜截面的受弯承载力。

A.从支座边缘到第1排弯起钢筋上弯起点的距离,以及前一排弯起钢筋的下弯点到次一排弯起钢筋的上弯点距离 s≤smax

B.使材料的抵抗弯矩图包在设计弯矩图的外面

C.弯起点的位置在钢筋充分利用点以外大于0.5h0

D.斜截面受弯承载力和正截面受弯承载力相同,必须通过理论计算才能得到保证

您答对了!

您答错了!

返回首页

slide11

2、设计受弯构件时,如果出现的情况,应采取的最有效的措施是( )。

A.加大截面尺寸

B.增加受力纵筋

C.提高混凝土强度等级

D.增设弯起筋

您答对了!

您答错了!

返回首页

slide12

3、受弯构件中配置一定量的箍筋,其箍筋的作用( )是不正确的。

A.提高斜截面抗剪承载力

B.形成稳定的钢筋骨架

C.固定纵筋的位置

D.防止发生斜截面抗弯不足。

您答对了!

您答错了!

返回首页

slide13

4、斜截面破坏有三种形态,其中属于脆性破坏形态的有( )。

A.斜压破坏和斜拉破坏

B.斜压、剪压和斜拉破坏

C.剪压破坏

D.斜拉破坏

您答对了!

您答错了!

返回首页

slide14

5、受弯构件中配箍率过大时,会发生( )。

A.剪压破坏

B.斜拉破坏

C.斜压破坏

D.受弯破坏

您答对了!

您答错了!

返回首页

slide15

6、计算第二排弯起筋用量时,取用的剪力的设计值为( )。

A.前排弯起筋受压区弯起点处对应的剪力值

B.支座边缘处对应的剪力值

C.前排弯起筋受拉区弯起点处对应的剪力值

D.该排弯起筋受拉区弯起点处对应的剪力值

您答对了!

您答错了!

返回首页

slide16

7、受弯构件的剪跨比过大会发生( )。

A.斜压破坏

B.斜拉破坏

C.剪压破坏

D.受扭破坏

您答对了!

您答错了!

返回首页

slide18

9、梁的斜截面抗剪承载力计算时,其计算位置( )是不正确的。

A.支座边缘处

B.受拉区弯起筋的弯起点处

C.箍筋直径或箍筋间距变化处

D.受压区弯起筋的弯起点处

您答对了!

您答错了!

返回首页

slide19

10、确定支座处纵筋的截断位置时,应从理论断点处向处伸长一段距离,其原因是( )。

A.防止支座负纵筋在理论断点处被拉拔出来

B.防止发生斜截面受弯破

C.有足够的安全储备

D.防止脆性破坏

您答对了!

您答错了!

返回首页

slide20

三、简答题

1 、斜裂缝产生的原因是什么?

2 、斜截面破坏形态有几类?分别采用什么方法加以控制?

3 、钢筋混凝土受弯构件斜截面受剪承载力计算公式的适用条件是什么? 是什么系数?如何取值?

4 、为什么弯起筋的设计强度取 ?

5 、影响斜截面受剪承载力的主要因素有哪些?

答 案

答 案

答 案

答 案

答 案

返回首页

slide21

6 、钢筋混凝土梁斜截面承载力应验算哪些截面?

7 、什么叫材料抵抗弯矩图?什么叫荷载效应图?两者之间的关系如何?

8 、如何确定纵向受力钢筋弯起点的位置?梁内设置弯起筋抗剪时应注意哪些问题?

9 、什么叫腰筋?有何作用?如何设置?

10 、纵向受力钢筋可以在哪里截断?延伸长度

有何要求?

11 、对T形、工字形截面梁进行斜截面承载力计算时可按何种截面计算?为什么?

答 案

答 案

答 案

答 案

答 案

答 案

返回首页

slide22

四、计算题

1、一钢筋混凝土矩形截面简支梁,截面尺寸250mm×500mm,混凝土强度等级为C20(ft=1.1N/mm2、fc=9.6 N/ ),箍筋为热轧HPB235级钢筋(fyv=210 N/ ),纵筋为325的HRB335级钢筋(fy=300 N/ ),支座处截面的剪力最大值为180kN。

求:箍筋和弯起钢筋的数量。

答 案

返回首页

slide24
3、一矩形截面钢筋混凝土简支试验梁,计算跨度L=6m,截面尺寸b=250mm,h=500mm,配置了一排纵向受拉筋 ,箍筋 [email protected]双肢箍。若对该梁施加均布载荷q(含梁自重)进行承载力试验,试通过计算确定该梁会出现何种破坏?并简要分析原因。(用料:混凝土C20,纵筋HRB335(II)级钢, 箍筋HPB235(I)级钢(d=6mm钢筋截面面积为28 ,混凝土净保护层厚度为as=30mm)。

答 案

返回首页
