5123960

湖南城市学院 胡庆春

工程制图

ENGENEERING DRAWING


5123960

读图概述

房屋施工图的读图

准备工作:

1. 掌握作投影图的原理和形体的各种表达方法.

2. 熟识施工图中常用的图例、符号、线型、尺寸和比例

的意义。

3. 注意观察和了解周围房屋的组成和构造上的一些基本

情况。

读图工作:

1. 按目录顺序(一般按 "建施"- "结施"- "设施" 的

顺序排列) 通读一遍,对建筑物有一个概括了解.

2. 读图时,应先整体后局部,先文字说明后图样,先图样后

尺寸等原则依次仔细阅读.

3. 读图时,应特别注意各类图纸的表达重点和它们之间的

内在联系.


5123960

住宅立体图

女儿墙

屋面

檐口线

梯间窗

阳台

安全板

外墙

楼梯

勒脚

雨蓬

散水

室外台阶

内墙

排水沟

基础梁

楼面

地面

窗台板

房门

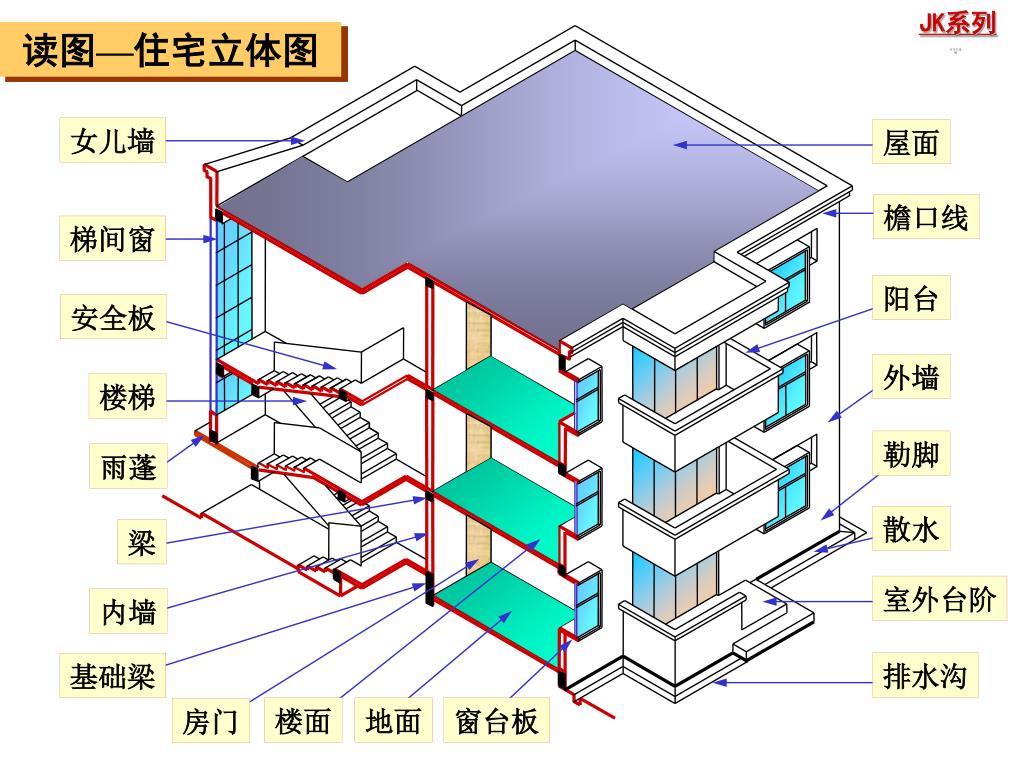

读图—住宅立体图


5123960

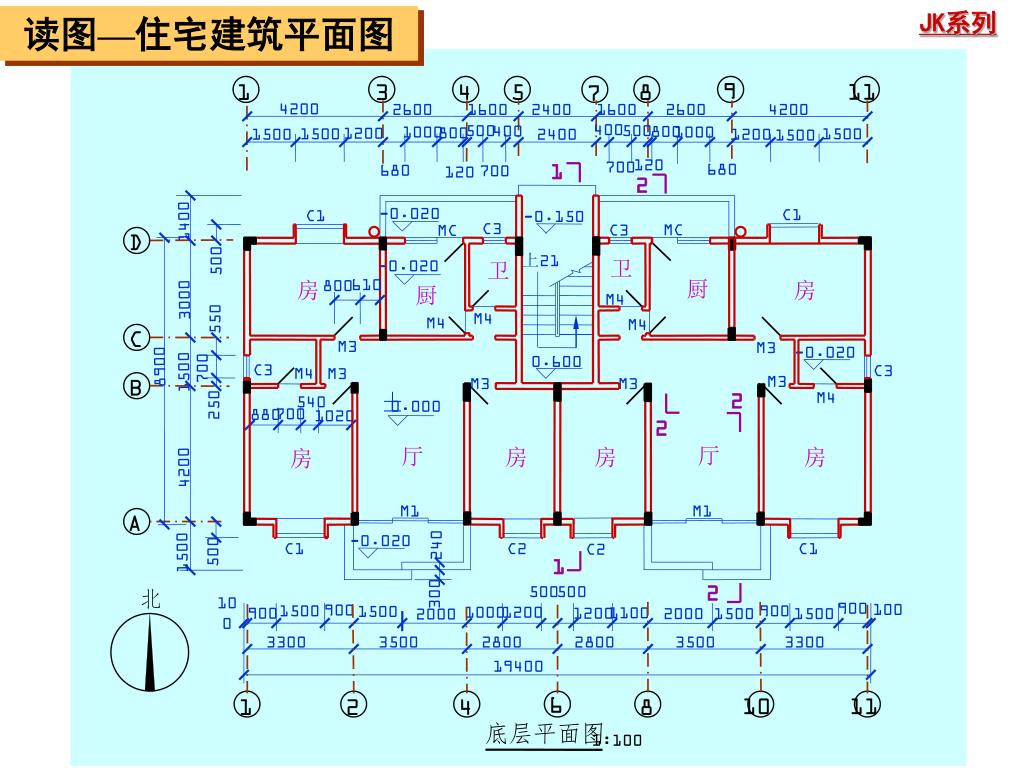

读图—住宅底层平面图

9

1

3

4

5

8

11

7

4200

2600

1600

2400

1600

2600

4200

400

500

500

400

800

1000

1000

800

1200

1500

1500

1500

2400

1200

1500

120

700

680

680

700

120

1

2

-0.020

C1

C1

-0.150

1400

C3

MC

C3

MC

D

500

上21

-0.020

610

800

3000

M4

550

M4

M4

M4

C

M3

M3

-0.020

0.600

8900

700

1500

C3

C3

M4

M3

M3

B

M3

M3

540

2

M4

250

0.000

700

880

1020

2

4200

M1

M1

A

-0.020

240

C1

C2

C1

C2

1500

500

1

500

500

2

300

900

100

900

1500

900

1500

1000

1200

1100

100

900

1200

2000

1500

1500

2000

3300

3500

2800

2800

3500

3300

19400

6

10

11

1

2

4

8

底层平面图

1:100

读图—住宅建筑平面图


5123960

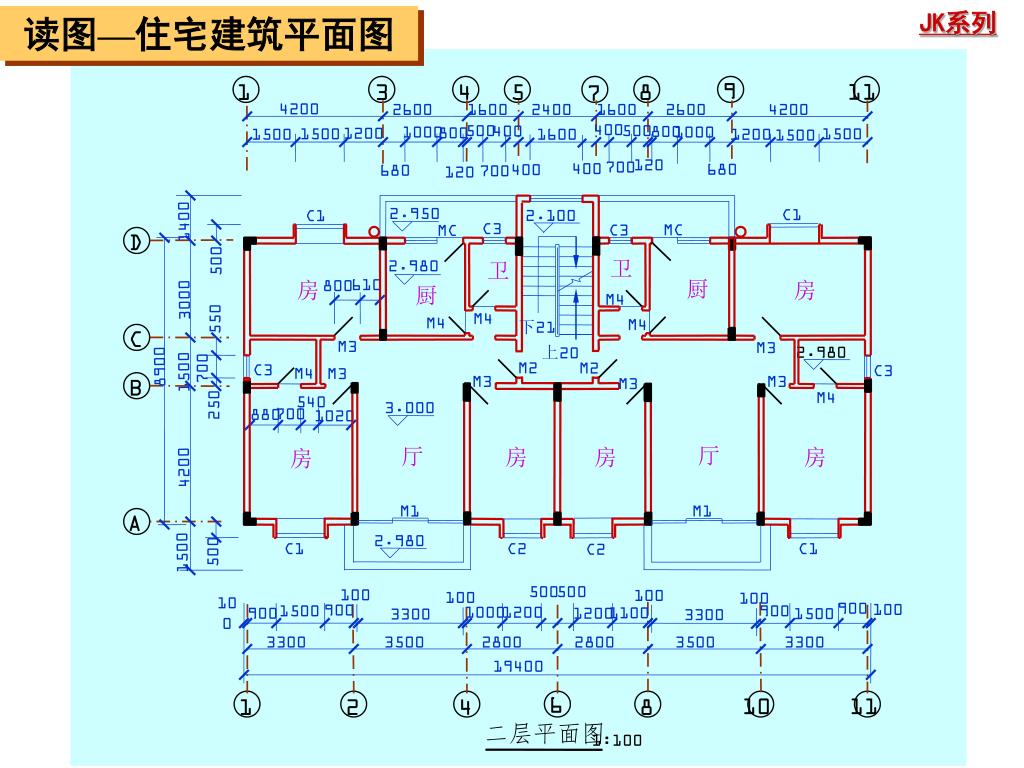

读图—住宅二层平面图

9

1

3

4

5

8

11

7

4200

2600

1600

2400

1600

2600

4200

400

500

500

400

800

1000

1000

800

1200

1500

1500

1500

1600

1200

1500

120

700

400

680

400

680

700

120

2.950

C1

2.100

C1

1400

C3

MC

C3

MC

D

500

2.980

610

800

3000

M4

550

M4

M4

M4

下21

C

M3

M3

2.980

上20

8900

700

M2

M2

1500

C3

C3

M4

M3

M3

M3

B

M3

540

M4

250

3.000

700

880

1020

4200

M1

M1

A

2.980

C1

C2

C1

C2

1500

500

500

500

100

100

100

100

900

100

900

1500

900

1000

1200

1100

100

900

1200

1500

3300

3300

3300

3500

2800

2800

3500

3300

19400

6

10

11

1

2

4

8

二层平面图

1:100

读图—住宅建筑平面图


5123960

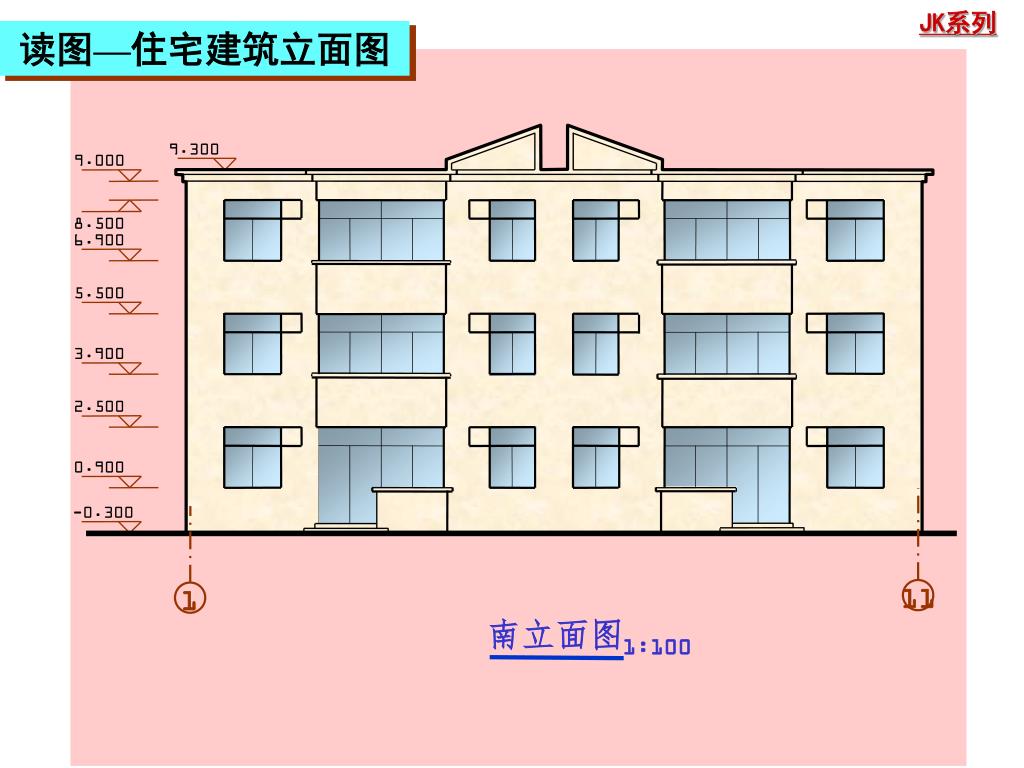

读图—住宅南立面图

9.300

9.000

8.500

6.900

5.500

3.900

2.500

0.900

-0.300

11

1

南立面图

1:100

读图—住宅建筑立面图


5123960

读图—住宅北立面图

9.300

9.000

8.500

6.900

5.500

3.900

2.500

3.000

0.900

-0.030

1

11

北立面图

1:100

读图—住宅建筑立面图


5123960

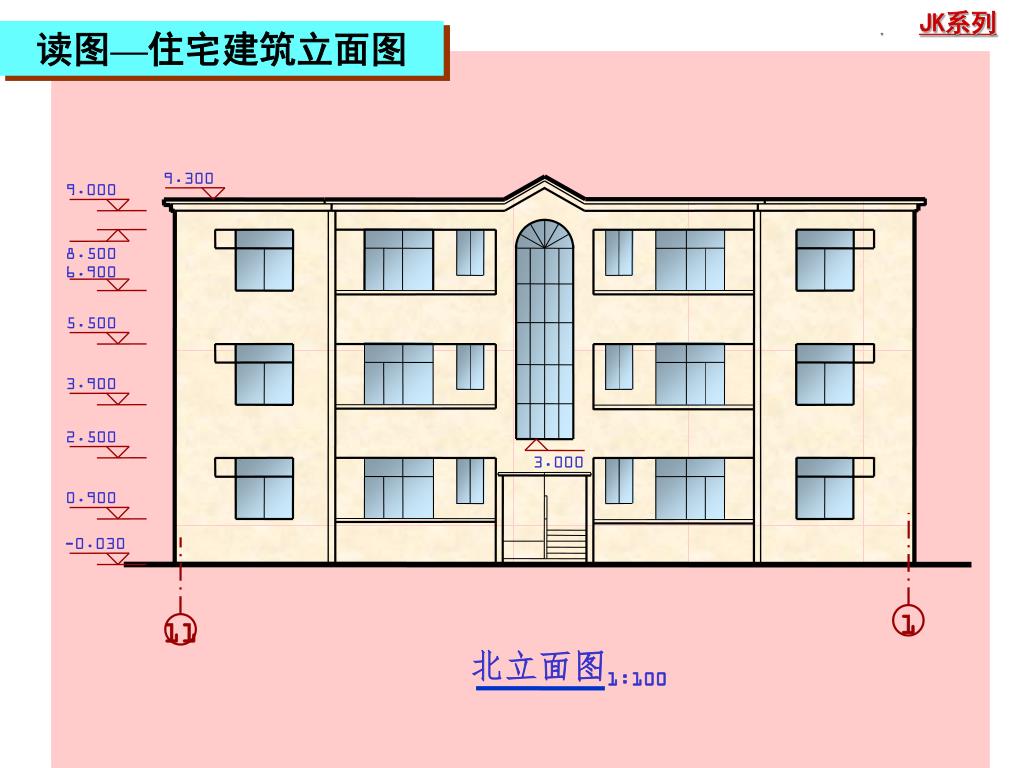

读图—住宅西立面图

9.000

8.500

7.200

6.900

5.500

4.200

3.900

2.500

1.200

0.900

-0.050

-0.300

A

D

西立面图

1:100

读图—住宅建筑立面图


5123960

读图—住宅1-1剖面图

9.000

9.600

600

3%

1000

500

1600

3000

6.000

900

6000

4.500

500

10300

1600

3000

2.100

3.000

900

500

900

0.600

1600

3000

2250

2

1

0.000

20

20

900

-0.150

150

300

500

4200

4500

1400

300

A

B

D

1-1剖面图

1:100

读图—住宅建筑剖面图


5123960

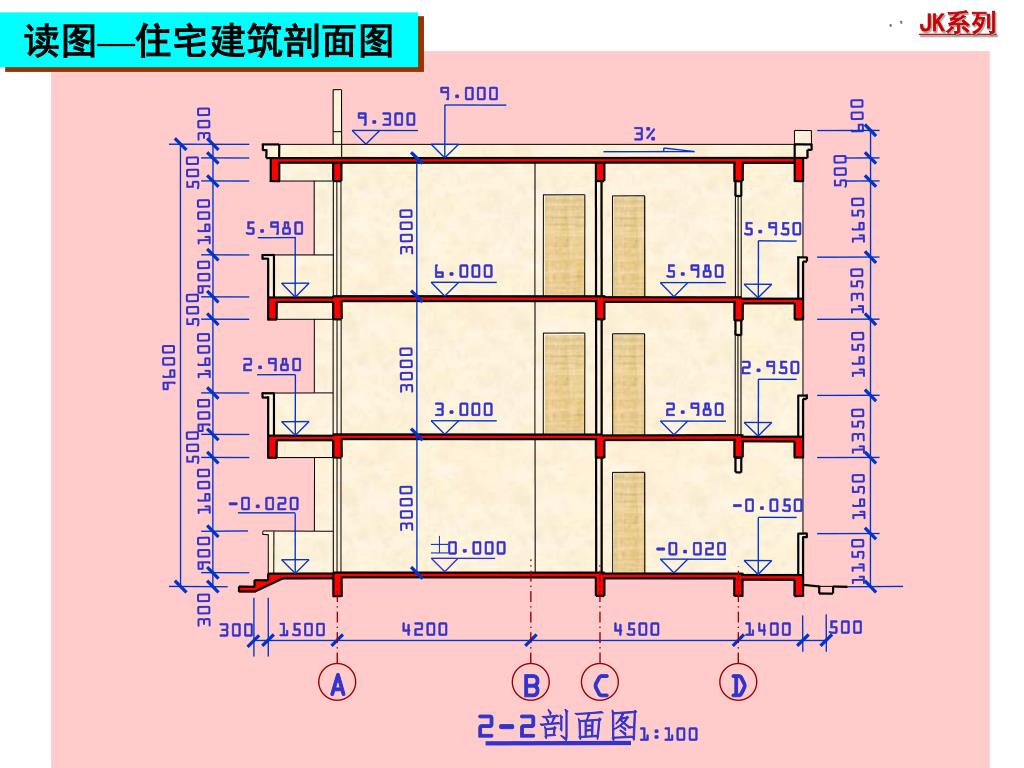

读图—住宅2-2剖面图

9.000

600

9.300

300

3%

500

500

1650

1600

5.980

5.950

3000

6.000

5.980

900

1350

500

1650

1600

2.980

2.950

9600

3000

3.000

2.980

900

1350

500

1600

1650

-0.020

-0.050

3000

0.000

-0.020

900

1150

300

300

500

4200

4500

1400

1500

A

B

C

D

2-2剖面图

1:100

读图—住宅建筑剖面图


5123960

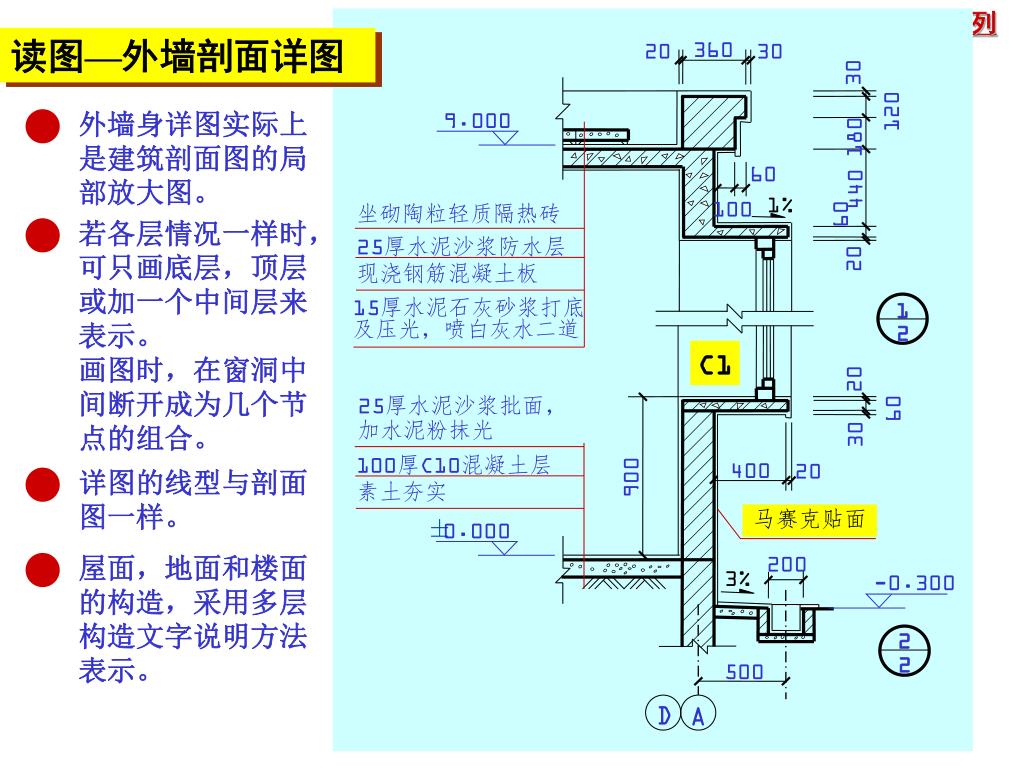

读图—住宅外墙剖面详图

360

20

30

30

120

9.000

180

60

440

1%

100

坐砌陶粒轻质隔热砖

60

25厚水泥沙浆防水层

20

现浇钢筋混凝土板

1

15厚水泥石灰砂浆打底

及压光,喷白灰水二道

2

C1

20

25厚水泥沙浆批面,

加水泥粉抹光

60

30

100厚C10混凝土层

400

20

900

素土夯实

马赛克贴面

0.000

200

3%

-0.300

2

2

500

D

A

读图—外墙剖面详图

外墙身详图实际上

是建筑剖面图的局

部放大图。

若各层情况一样时,

可只画底层,顶层

或加一个中间层来

表示。

画图时,在窗洞中

间断开成为几个节

点的组合。

详图的线型与剖面

图一样。

屋面,地面和楼面

的构造,采用多层

构造文字说明方法

表示。


5123960

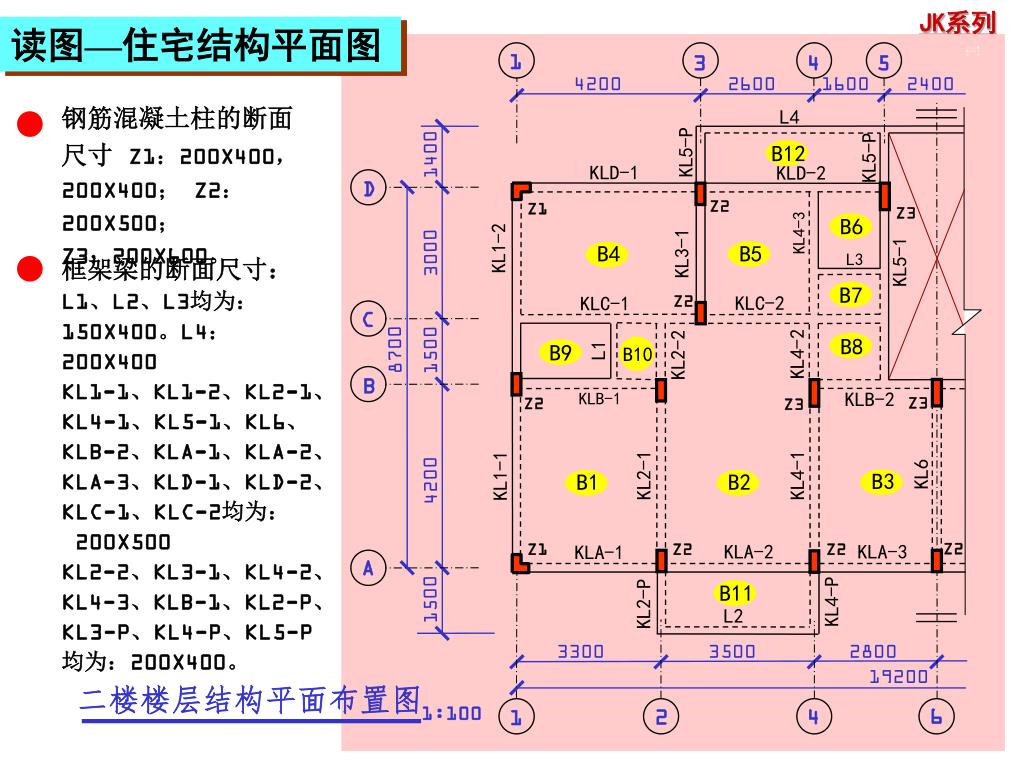

读图—住宅结构平面图

1

3

4

5

4200

2600

1600

2400

钢筋混凝土柱的断面尺寸 Z1:200X400, 200X400; Z2:200X500;

Z3:200X600。

L4

B12

KL5-P

KL5-P

1400

KLD-1

KLD-2

D

Z2

Z1

Z3

B6

KL4-3

KL1-2

B5

B4

KL3-1

3000

L3

KL5-1

框架梁的断面尺寸:

L1、L2、L3均为:150X400。L4:200X400

KL1-1、KL1-2、KL2-1、KL4-1、KL5-1、KL6、KLB-2、KLA-1、KLA-2、KLA-3、KLD-1、KLD-2、KLC-1、KLC-2均为:

200X500

KL2-2、KL3-1、KL4-2、KL4-3、KLB-1、KL2-P、

KL3-P、KL4-P、KL5-P

均为:200X400。

B7

Z2

KLC-2

KLC-1

C

B8

B9

L1

B10

KL4-2

KL2-2

8700

1500

B

KLB-2

KLB-1

Z3

Z2

Z3

KL6

KL2-1

KL4-1

KL1-1

B3

B1

B2

4200

Z2

Z1

Z2

Z2

KLA-2

KLA-3

KLA-1

A

B11

KL4-P

KL2-P

1500

L2

3300

3500

2800

19200

二楼楼层结构平面布置图

1:100

6

4

2

1

读图—住宅结构平面图


5123960

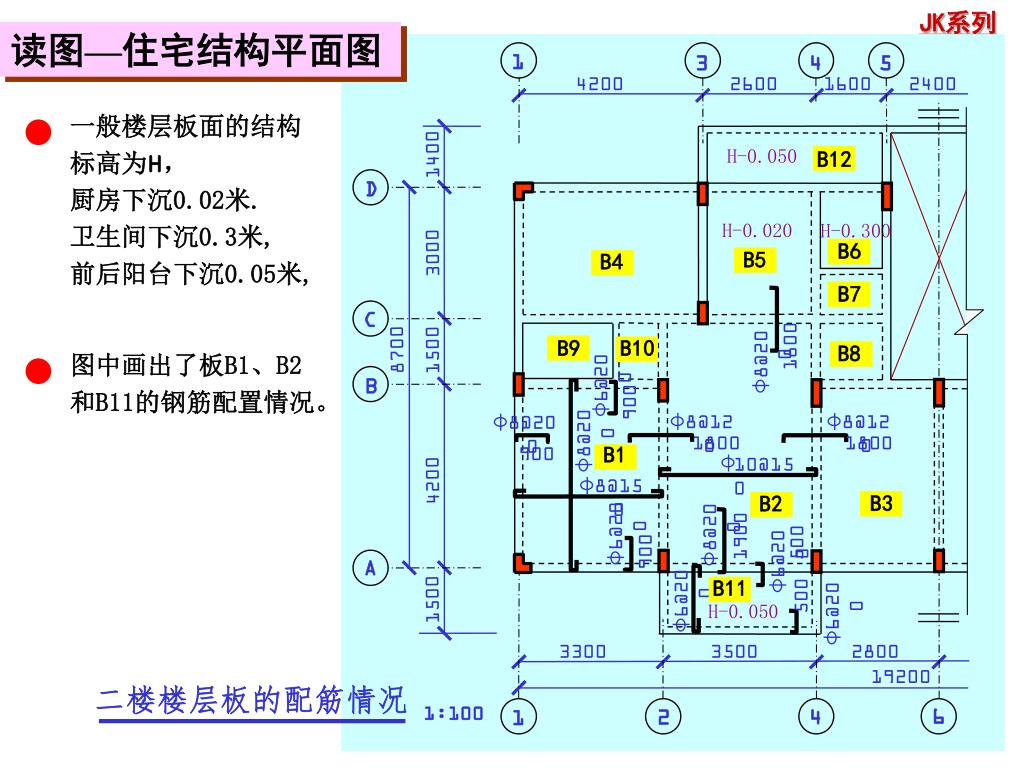

读图—住宅结构平面图

1

3

4

5

4200

2600

1600

2400

一般楼层板面的结构标高为H,

厨房下沉0.02米.

卫生间下沉0.3米,

前后阳台下沉0.05米,

图中画出了板B1、B2和B11的钢筋配置情况。

H-0.050

B12

1400

D

H-0.020

H-0.300

B6

B5

B4

3000

B7

C

B9

B10

1800

B8

[email protected]

[email protected]

[email protected]

[email protected]

[email protected]

[email protected]

[email protected]

[email protected]

[email protected]

[email protected]

[email protected]

[email protected]

8700

1500

B

900

1800

1800

B1

900

[email protected]

4200

B3

B2

1900

500

900

A

B11

500

1500

H-0.050

3300

3500

2800

19200

二楼楼层板的配筋情况

1:100

6

4

2

1

读图—住宅结构平面图


5123960

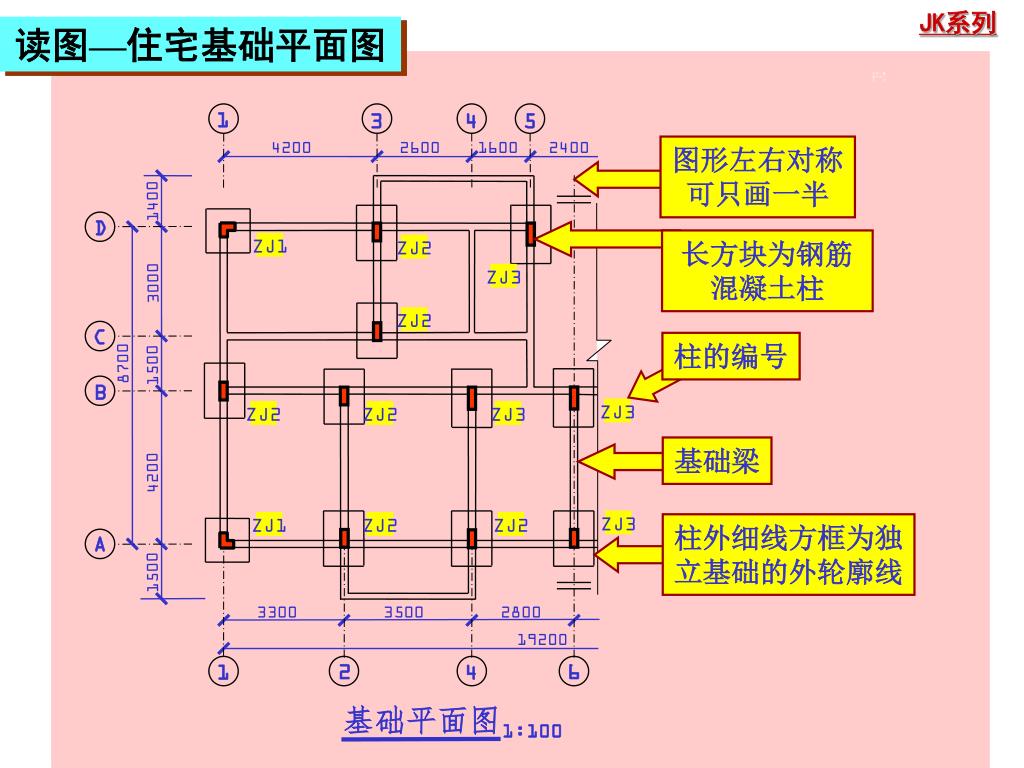

读图—住宅基础平面图

1

3

4

5

4200

2600

1600

2400

图形左右对称

可只画一半

1400

D

长方块为钢筋

混凝土柱

ZJ1

ZJ2

ZJ3

3000

ZJ2

C

柱的编号

8700

1500

B

ZJ3

ZJ2

ZJ2

ZJ3

基础梁

4200

ZJ3

ZJ1

ZJ2

ZJ2

柱外细线方框为独

立基础的外轮廓线

A

1500

3300

3500

2800

19200

2

6

1

4

基础平面图

1:100

读图—住宅基础平面图


5123960

读图—住宅基础平面图(详图)

500

50

50

1

3

4

5

基础梁的编号

及截面尺寸

4200

2600

1600

2400

JL4

(150X400)

D

1400

JKLD-1

JKLD-2

(200X400)

(200X400)

300

JL1

JKL3-1

3000

JKL5-1

(200X400)

(150X400)

300

C

JKLC-1

(200X400)

(200X400)

100

JKLC-2

(200X400)

8700

1500

B

JKLB-2

JKLB-1

3

3

100

JKLB-1

(200X400)

(200X400)

(200X400)

450

[email protected]

[email protected]

(200X400)

(200X400)

4200

600

50

JKL1-1

JKL2-1

JKL4-1

(200X400)

(200X400)

1200

200

50

600

A

JKLA-2

JKLA-1

JKLA-3

450

1500

(200X400)

(200X400)

(200X400)

100

100

JKL4-P

100

50

50

JKL2-P

JL2

(150X400)

500

500

500

(200X400)

(200X400)

3300

3500

2800

800

800

19200

1600

ZJ2

2

6

1

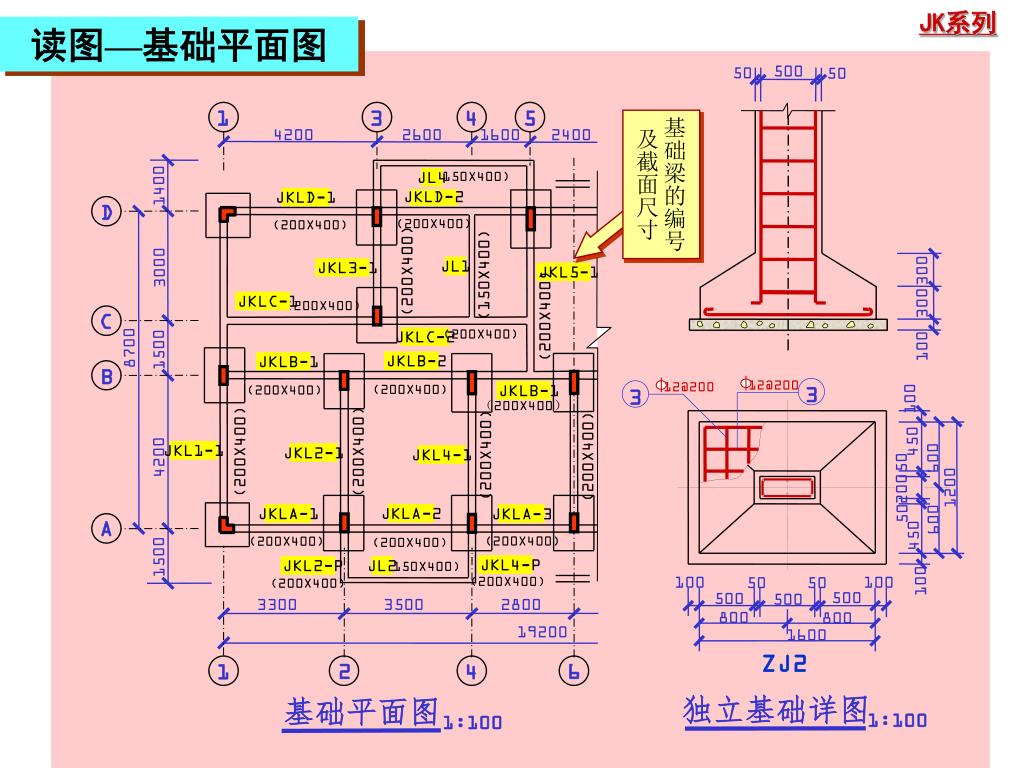

4

基础平面图

独立基础详图

1:100

1:100

读图—基础平面图


5123960
