第四节 平面整体表示法

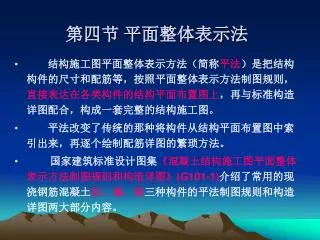

1. 第四节 平面整体表示法 • 结构施工图平面整体表示方法（简称平法）是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，直接表达在各类构件的结构平面布置图上，再与标准构造详图配合，构成一套完整的结构施工图。 • 平法改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。 • 国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》(G101-1)介绍了常用的现浇钢筋混凝土柱、墙、梁三种构件的平法制图规则和构造详图两大部分内容。

2. 一、 柱平法施工图制图规则 柱平法施工图是在柱平面布置图上采用列表注写方式或截面注写方式表达。 （一）、列表注写方式 列表注写方式是在柱平面布置图上分别在同一编号的柱中选择一个截面标注几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式表达柱平法施工图。

3. 柱平法施工图列表注写方式

4. （二） 截面注写方式 • 柱平法施工图截面注写方式是在分标准层绘制的柱平面布置图的柱截面上分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式表达柱平法施工图。 柱截面注写方式

5. 二、 梁平法施工图制图规则 梁平法施工图是在梁平面布置图上采用平面注写方式或截面注写方式表达。 平面注写方式是在梁平面布置图上分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式表达梁平法施工图。 平面注写包括集中标注和原位标注。集中标注表达梁的通用数值，原位标注表达梁的特殊数值。 （一）、 平面注写方式

6. 梁平面注写方式

7. 梁集中标注的内容为四项必注值和一项选注值：梁集中标注的内容为四项必注值和一项选注值： （1）梁编号 梁编号为必注值，编号方法见表。 （2）梁截面尺寸 梁截面尺寸为必注值，用b×h表示。当有悬挑梁，且根部和端部的高度不相同时，用b×h1/h2表示。 （3）梁箍筋 梁箍筋为必注值，包括箍筋级别、直径、加密区与非加密区间距及支数。 （4）梁上部贯通筋和架立筋根数 （5）梁顶面标高高差此项为选注值。梁顶面标高高差是指相对于结构层楼面标高的高差值。

8. 梁平面注写方式

9. 根据上图，集中标注含义如下： • 框架梁KL2共2跨，一端有悬挑；梁截面尺寸为300 mm宽、650 mm高；箍筋用直径8 mm的I级钢筋，加密区箍筋间距100 mm，非加密区箍筋间距200 mm，箍筋为2肢箍；梁上部有2条直径25 mm的II 级钢筋作通长筋；梁两侧共配置4条直径10 mm的I级钢筋作纵向构造钢筋，每侧各配2条；梁顶面标高比结构层楼面标高低0.1m。

10. 原位标注的规则： • 梁支座上部纵筋的标注包含贯通筋在内的所有纵筋。当上部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开。当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相联，注写时将角部纵筋写在前面。当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，当两边的上部纵筋不同时，须在支座两边分别标注配筋值。

11. 以框架梁KL2第一跨的原位标注为例，梁左端支座纵筋共有4条，其中2条是直径25 mm的II级钢筋，分别放在两端角部，另2条是直径22mm的II级钢筋；右端支座纵筋为6条直径25 mm的II级钢筋，分两排布置，上排4条，下排2条；梁底部有6条直径25 mm的II级钢筋，分两排布置，上排2条，下排4条，全部伸入支座。

12. 梁编号表

13. （二）、截面注写方式 • 截面注写方式是在分标准层绘制的梁平面布置图上分别在不同编号的梁中各选择一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式表达梁平法施工图。 • 在截面配筋图上注写截面尺寸b×h、上部筋、下部筋、侧面筋和箍筋的具体数值时，其表达方式与平面注写方式相同。

14. 梁截面注写方式 梁传统表示方法
