Belastningsopgørelse. V indlast. Symboler. Latin upper case letters A area A fr area swept by the wind A ref reference area B 2 background response part F fr resultant friction force F w resultant wind force H height of a topographic feature I v turbulence intensity
E N D
Belastningsopgørelse Vindlast
Symboler Latin upper case letters • A area • Afr area swept by the wind • Aref reference area • B2backgroundresponse part • Ffr resultant friction force • Fw resultant wind force • H height of a topographic feature • Iv turbulenceintensity • K mode shape factor; shape parameter • Kivinterference factor for vortexshedding • Krd reduction factor for parapets • Kwcorrelationlength factor • Ld actual length of a downwind slope • Le effective length of an upwind slope • Lj correlationlength • Lu actual length of an upwind slope • Re Reynolds number • Rh, Rbaerodynamicadmittance • S wind action

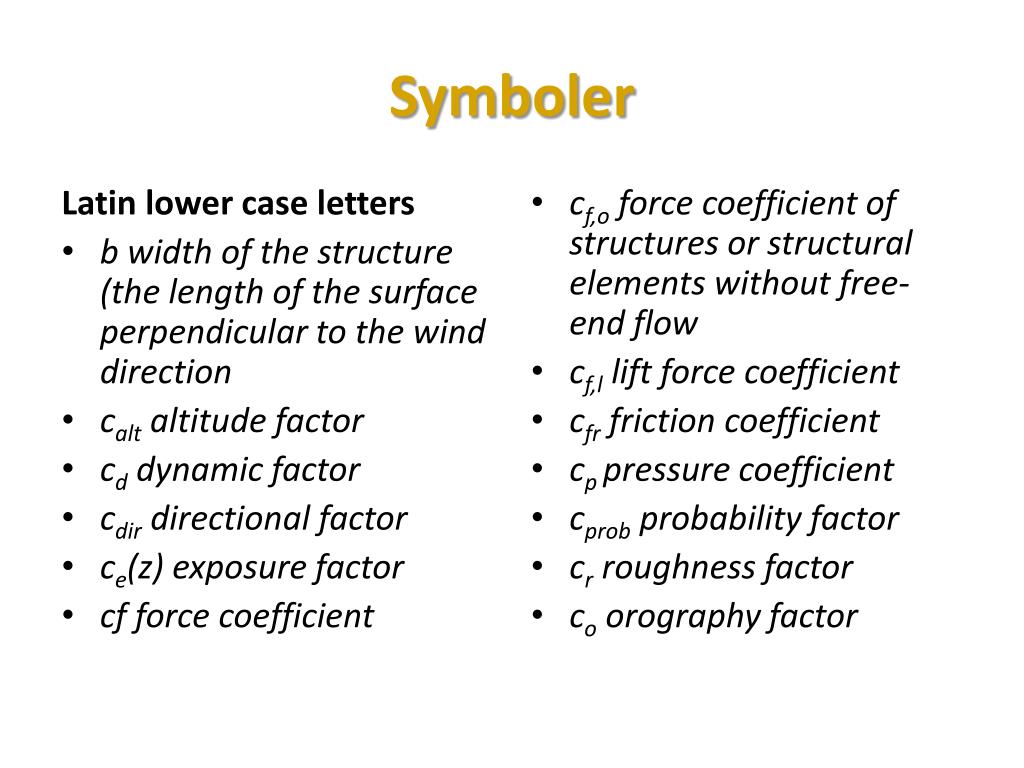

Symboler Latin lower case letters • b width of the structure (the length of the surface perpendicular to the wind direction • caltaltitude factor • cddynamic factor • cdirdirectional factor • ce(z) exposure factor • cf force coefficient • cf,o force coefficient of structures or structural elements without free-end flow • cf,llift force coefficient • cfrfrictioncoefficient • cp pressurecoefficient • cprobprobability factor • crroughness factor • coorography factor
Symboler • cssize factor • cseasonseasonal factor • d depth of the structure (the length of the surface parallel to the wind direction • e eccentricity of a force or edge distance • h height of the structure • have obstruction height • hdisdisplacementheight • k equivalentroughness • kppeakfactor • krterrain factor • l length of a horizontal structure • m mass per unit length • m1 equivalent mass per unit length • ni natural frequency of the structure of the mode i • n0ovallingfrequency • p annual probability of exceedence • qb reference mean (basic) velocity pressure • qppeakvelocitypressure • r radius
Symboler • s factor; coordinate • vdivdivergencewindvelocity • vmmeanwindvelocity • vb,0 fundamental value of the basic wind velocity • vbbasicwindvelocity • w windpressure • x horizontal distance of the site from the top of a crest • x-direction horizontal direction, perpendicular to the span • y-direction horizontal direction along the span • ymax maximum cross-wind amplitude at critical wind speed • z heightaboveground • zaveaverageheight • z-directionverticaldirection • z0roughnesslength • ze, zi reference height for external wind action, internal pressure • zg distance from the ground to the considered component • zmaxmaximumheight • zmin minimum height • zs reference height for determining the structural factor • Greek upper case letters • Φ upwindslope • Φ1,x fundamental alongwind modal shape

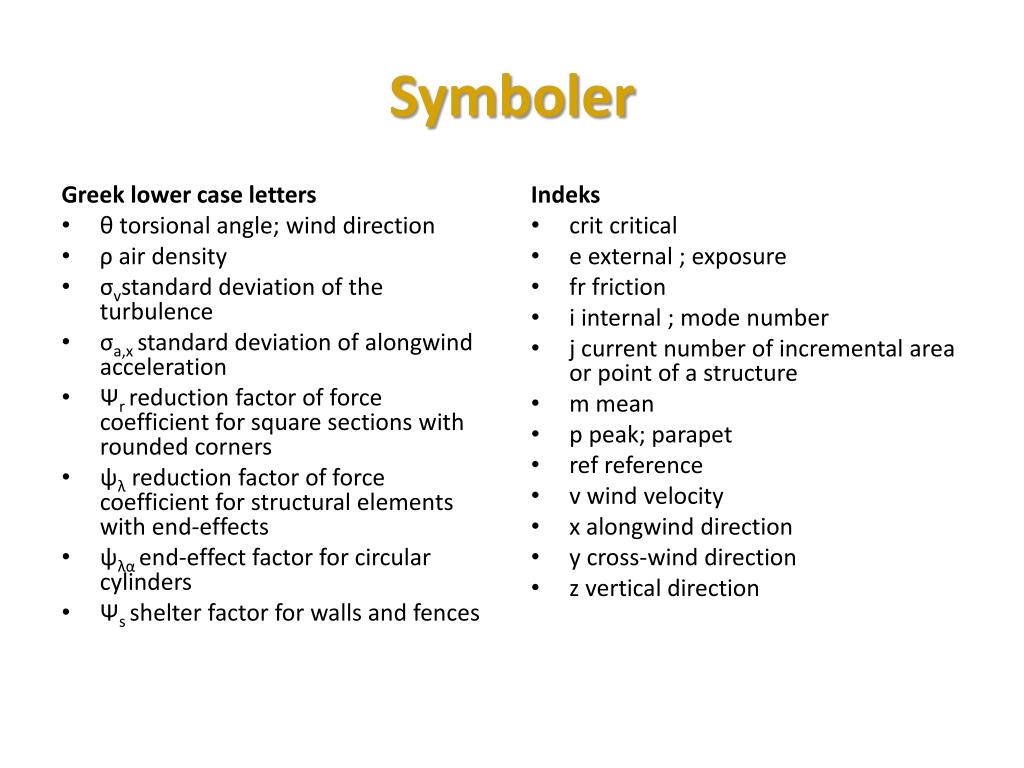

Symboler Greek lower case letters • θ torsional angle; wind direction • ρ air density • σvstandard deviation of the turbulence • σa,x standard deviation of alongwind acceleration • Ψr reduction factor of force coefficient for square sections with rounded corners • ψλ reduction factor of force coefficient for structural elements with end-effects • ψλα end-effect factor for circular cylinders • Ψs shelter factor for walls and fences Indeks • critcritical • e external ; exposure • frfriction • i internal ; mode number • j current number of incremental area or point of a structure • m mean • p peak; parapet • ref reference • v windvelocity • x alongwinddirection • y cross-winddirection • z verticaldirection
Terrænkategori Hav eller kystområde udsat for åbent hav
Terrænkategori Søer eller områder med ringe vegetation og områder uden forhindringer
Terrænkategori Område med lav vegetation som græs og enkeltstående forhindringer (træer, bygninger) adskilt med mindst 20 højdeforhindringer.
Terrænkategori Område dækket af regelmæssig vegetation eller bygninger eller med isolerede forhindringer adskilt af maksimalt 20 højdeforhindringer (såsom landsbyer, forstadsområder eller permanent skov)
Terrænkategori Område, hvor mindst 15% af overfladen er dækket af bygninger og deres gennemsnitlige højde overstiger 15 m
Terrænkategori Et område der er mindre end 2 km fra kategori 0 sættes til kategori 0. Områder i kategorierne II til IV, der befinder sig mindre end 1 km fra den lavere kategori I til III sættes til den lavere kategori. Små områder (mindre end 10% af arealet som vurderes) med afvigende ruhedkan ignoreres.

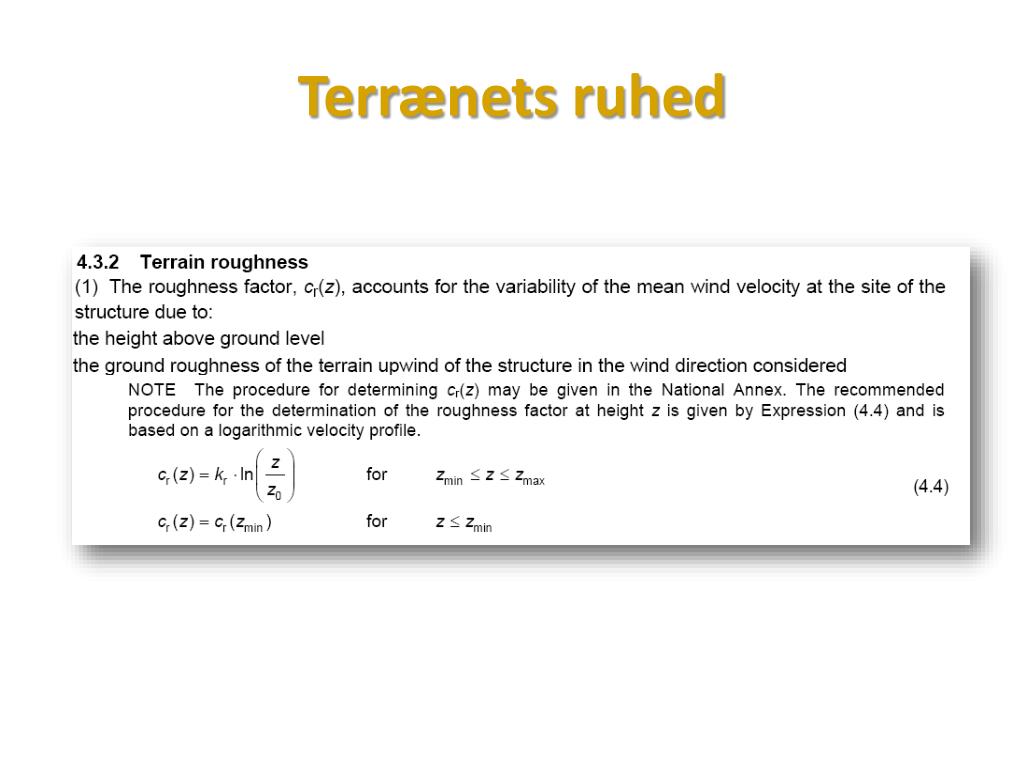

Vindhastighed 4.2 (1)P Note 2 Basisvindhastighedens grundværdi Basisvindhastighedens grundværdi νb,0 regnes til 24 m/s overalt i Danmark bortset fra i en randzone i Jylland med lokaliteter, der ligger mindre end 25 km fra Vesterhavet og Ringkøbing Fjord. I randzonen regnes basisvindhastighedens grundværdi til 27 m/s ved kysten lineært aftagende til 24 m/s ved randzonens ophør. Fastlæggelsen af randzonen skal vurderes under hensyntagen til lokale orografiske forhold, eksempelvis de vestjyske fjorde.
Basisvindhastigheden vb = cdir ⋅ cseason ⋅ vb,0 cdir = 1 og cseason= 1 27 m/s Vb,0 24 m/s Ved havet eller Ringkøbing fjord 25 km fra Vesterhavet og Ringkøbing fjord

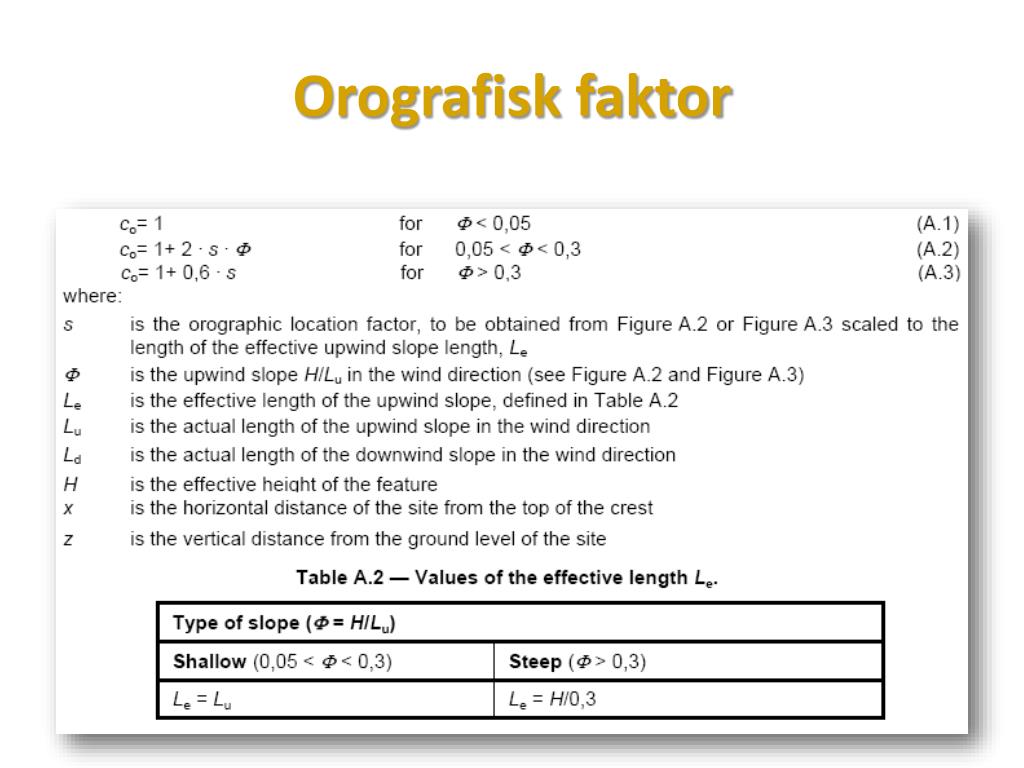

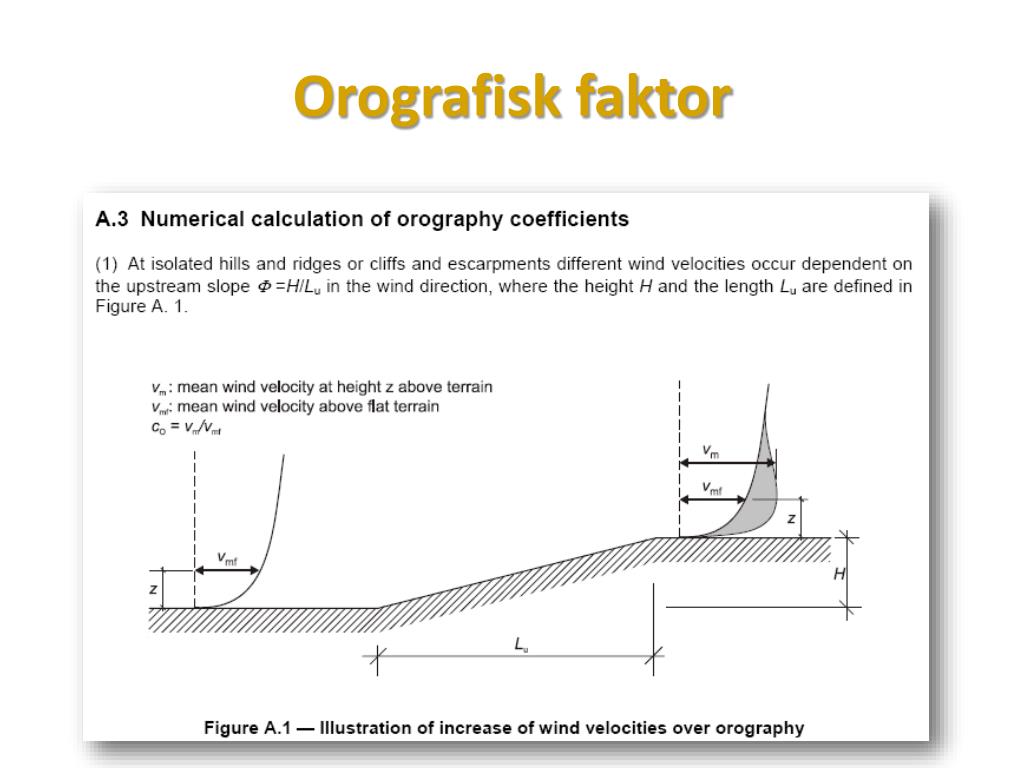

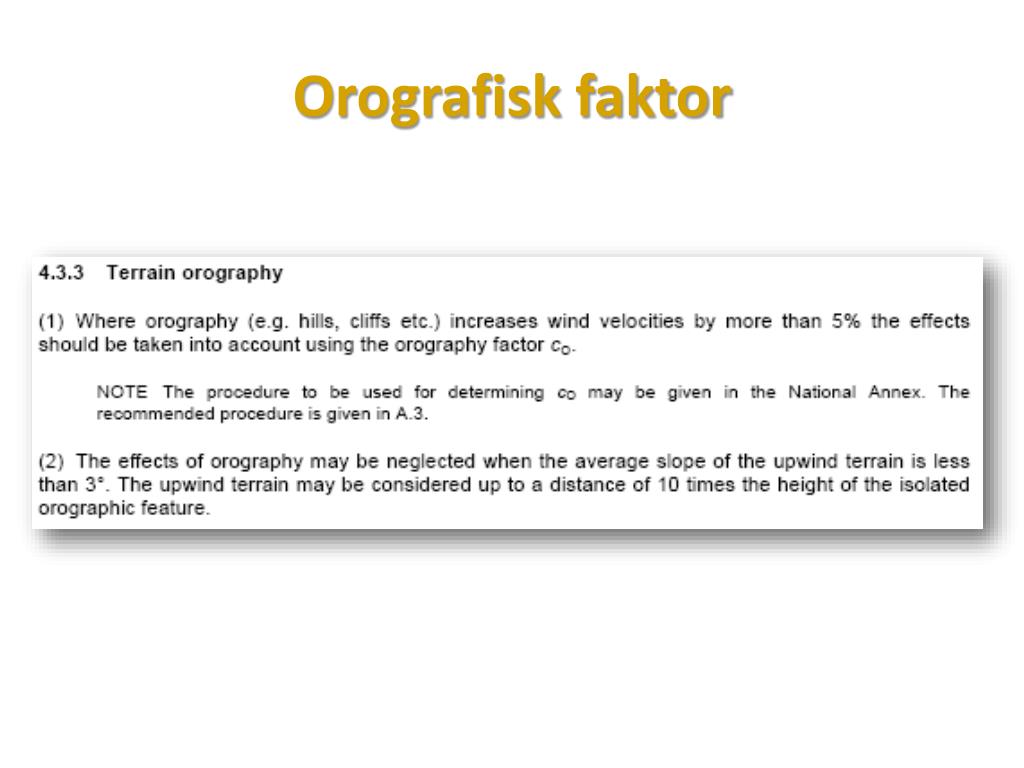

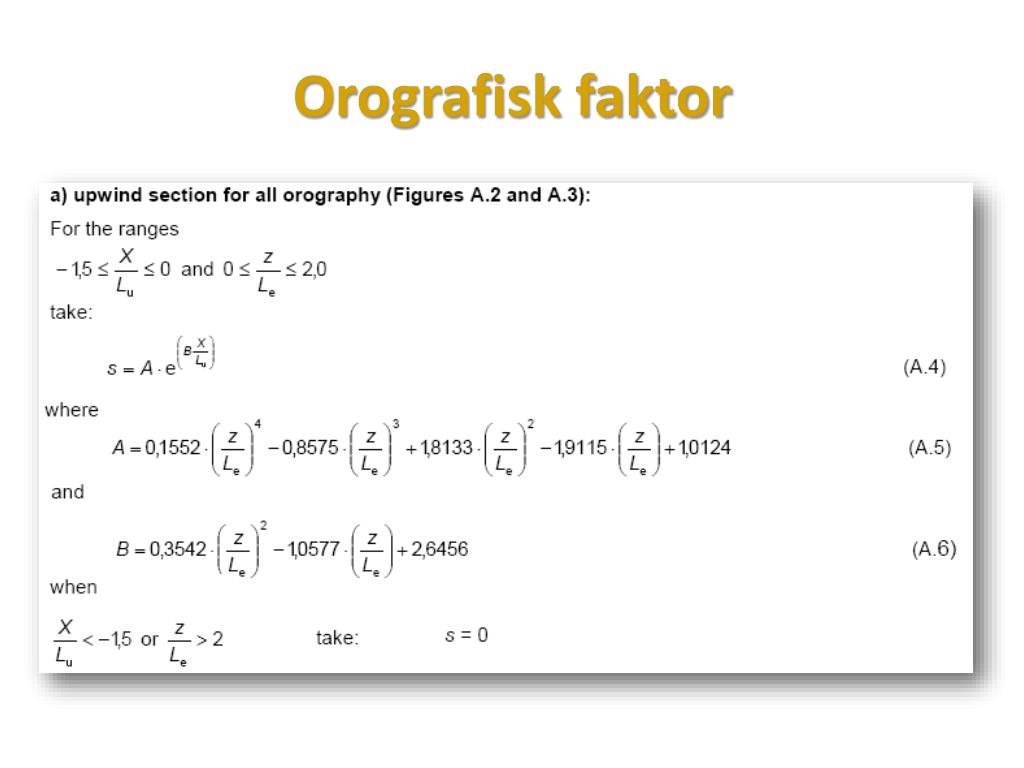

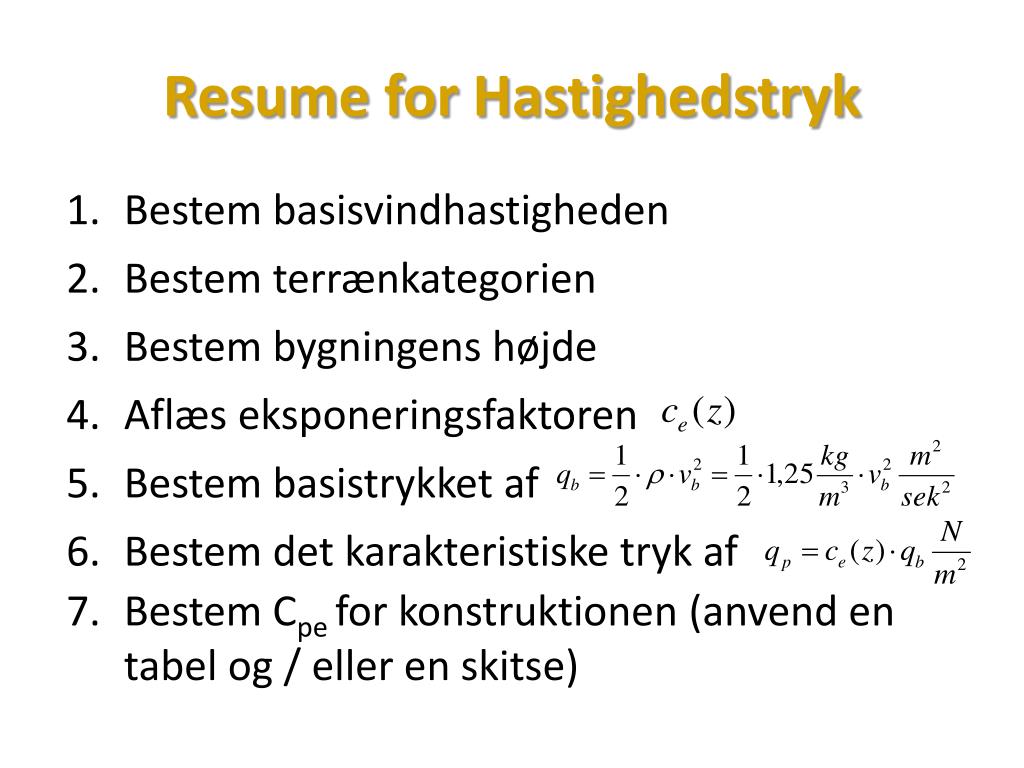

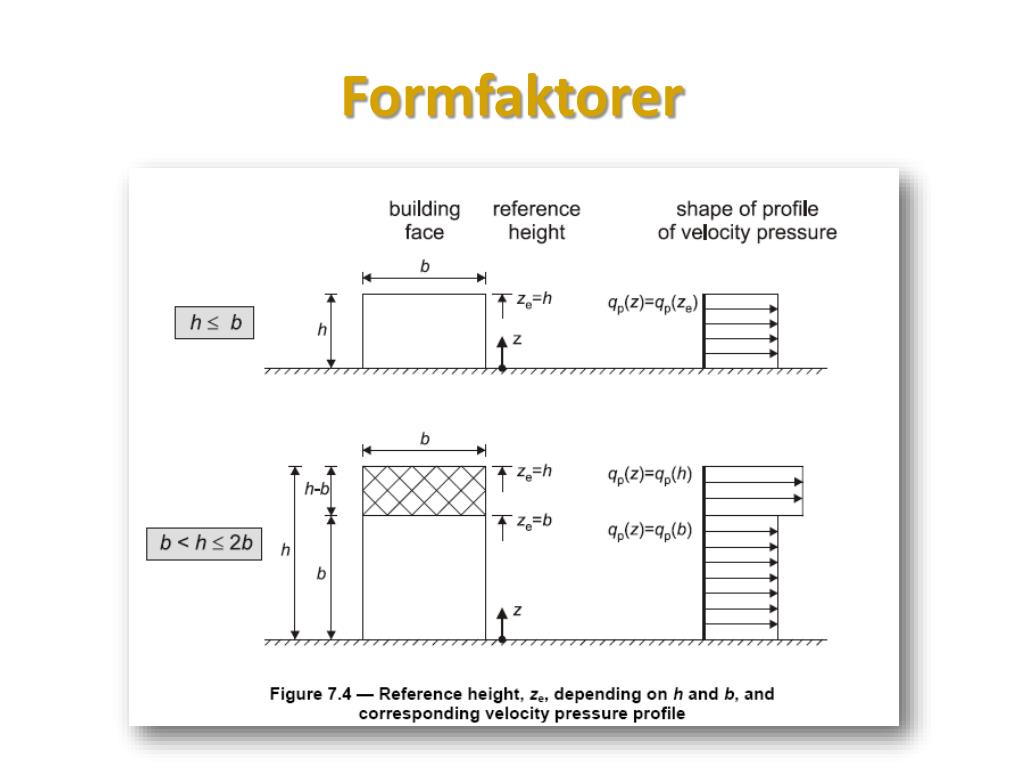

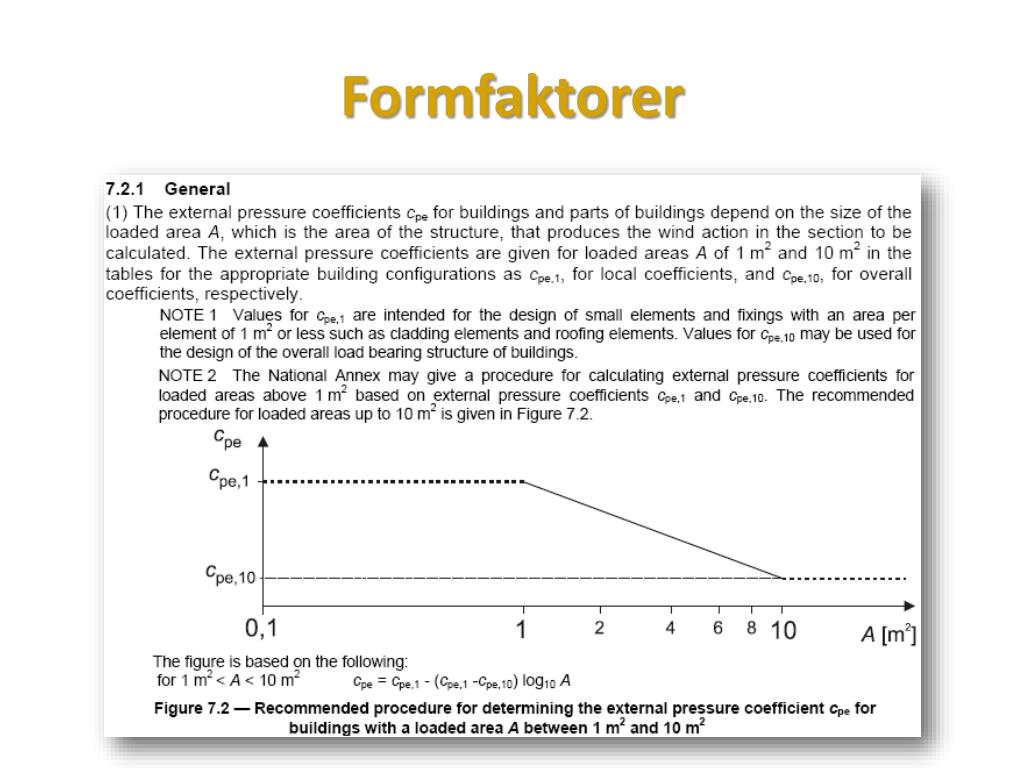

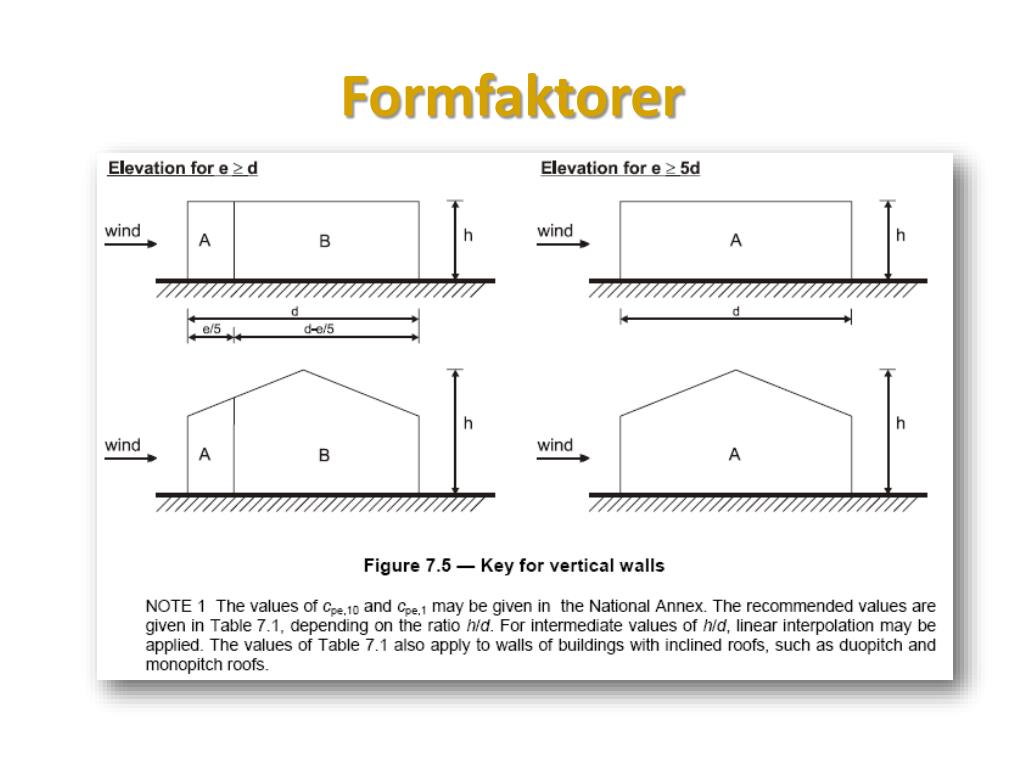

Resume for Hastighedstryk Bestem basisvindhastigheden Bestem terrænkategorien Bestem bygningens højde Aflæs eksponeringsfaktoren Bestem basistrykket af Bestem det karakteristiske tryk af Bestem Cpe for konstruktionen (anvend en tabel og / eller en skitse)
