  1. 2012 Коммерческое предложение • Организация платного паркинга • ТРК, бизнес-центры, спортивные объекты, аэропорты, парки, жилые зоны и т.п.

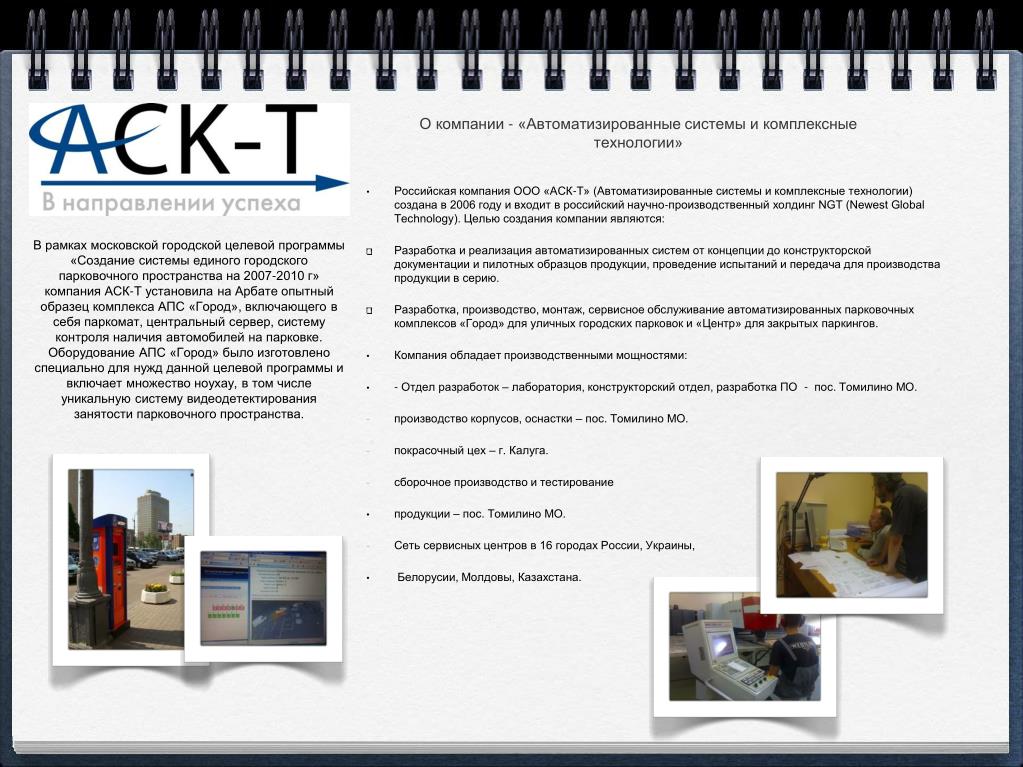

  2. О компании - «Автоматизированные системы и комплексные технологии» В рамках московской городской целевой программы «Создание системы единого городского парковочного пространства на 2007-2010 г» компания АСК-Т установила на Арбате опытный образец комплекса АПС «Город», включающего в себя паркомат, центральный сервер, систему контроля наличия автомобилей на парковке. Оборудование АПС «Город» было изготовлено специально для нужд данной целевой программы и включает множество ноухау, в том числе уникальную систему видеодетектирования занятости парковочного пространства. • Российская компания ООО «АСК-Т» (Автоматизированные системы и комплексные технологии) создана в 2006 году и входит в российский научно-производственный холдинг NGT (Newest Global Technology). Целью создания компании являются: • Разработка и реализация автоматизированных систем от концепции до конструкторской документации и пилотных образцов продукции, проведение испытаний и передача для производства продукции в серию. • Разработка, производство, монтаж, сервисное обслуживание автоматизированных парковочных комплексов «Город» для уличных городских парковок и «Центр» для закрытых паркингов. • Компания обладает производственными мощностями: • - Отдел разработок – лаборатория, конструкторский отдел, разработка ПО - пос. Томилино МО. • производство корпусов, оснастки – пос. Томилино МО. • покрасочный цех – г. Калуга. • сборочное производство и тестирование • продукции – пос. Томилино МО. • Сеть сервисных центров в 16 городах России, Украины, • Белорусии, Молдовы, Казахстана.

  3. Логистика работы системы «Центр» для объекта • Принцип действия системы заключается в следующем: • Автомобиль подъезжает к стоп-линии на въезде и останавливается перед шлагбаумом. Водитель нажимает на кнопку выдачи карт и получает на въездной стойке (или прикладывает ранее приобретенную, выданную) магнитную карту. Конструкция стойки позволяет клиенту произвести все операции (получить карту, предъявить карту и т.д.), не выходя из автомобиля. Сигналы с датчиков индукционных петель обрабатываются контроллером стойки по определенному алгоритму, который исключает возможность злоупотреблений. Стойка выдаст карту только в том случае, если автомобиль находится перед въездным шлагбаумом. Система отметит выданную карту как недействительную и не примет ее к оплате, если после получения карты автомобиль не въедет на парковку. Это защищает от возможной попытки оплатить карту, полученную после фактического времени въезда. Кроме того, датчики обеспечивают безопасность проезда автомобиля под шлагбаумом. • Открывается шлагбаум и автомобиль въезжает на территорию парковки. • Данные системы детектирования поступают на информационные световые табло, стрелки и светофоры, которые показывают направление движения к свободным местам и их количество. Удобная навигация значительно экономит время водителя при парковке. • Перед выездом транспортного средства с парковки водитель транспортного средства должен оплатить парковку. Для оплаты водителю нужно приложить карту, полученную на въездной стойке или приобретенную заранее дебитную, к считывателю на кассовом терминале АПК «ЦЕНТР» и следовать действиям, указанным на экране дисплея. Паркомат сам определяет сумму к оплате каждой отдельной парковки на основе обмена информацией с центральной базой данных ( время стоянки, тип карты, тариф данной карты). После оплаты паркомат выдает чек и при необходимости сдачу. Оплатить парковку можно также в ручной кассе, в центре парковочного пространства.

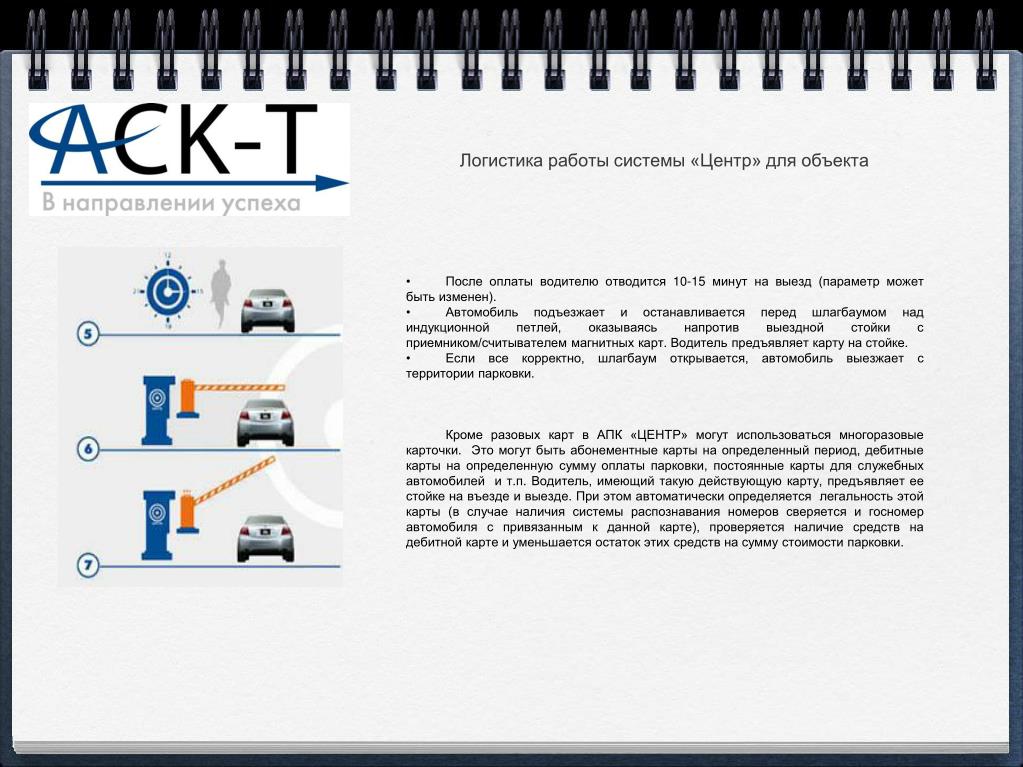

  4. Логистика работы системы «Центр» для объекта • После оплаты водителю отводится 10-15 минут на выезд (параметр может быть изменен). • Автомобиль подъезжает и останавливается перед шлагбаумом над индукционной петлей, оказываясь напротив выездной стойки с приемником/считывателем магнитных карт. Водитель предъявляет карту на стойке. • Если все корректно, шлагбаум открывается, автомобиль выезжает с территории парковки. • Кроме разовых карт в АПК «ЦЕНТР» могут использоваться многоразовые карточки. Это могут быть абонементные карты на определенный период, дебитные карты на определенную сумму оплаты парковки, постоянные карты для служебных автомобилей и т.п. Водитель, имеющий такую действующую карту, предъявляет ее стойке на въезде и выезде. При этом автоматически определяется легальность этой карты (в случае наличия системы распознавания номеров сверяется и госномер автомобиля с привязанным к данной карте), проверяется наличие средств на дебитной карте и уменьшается остаток этих средств на сумму стоимости парковки.

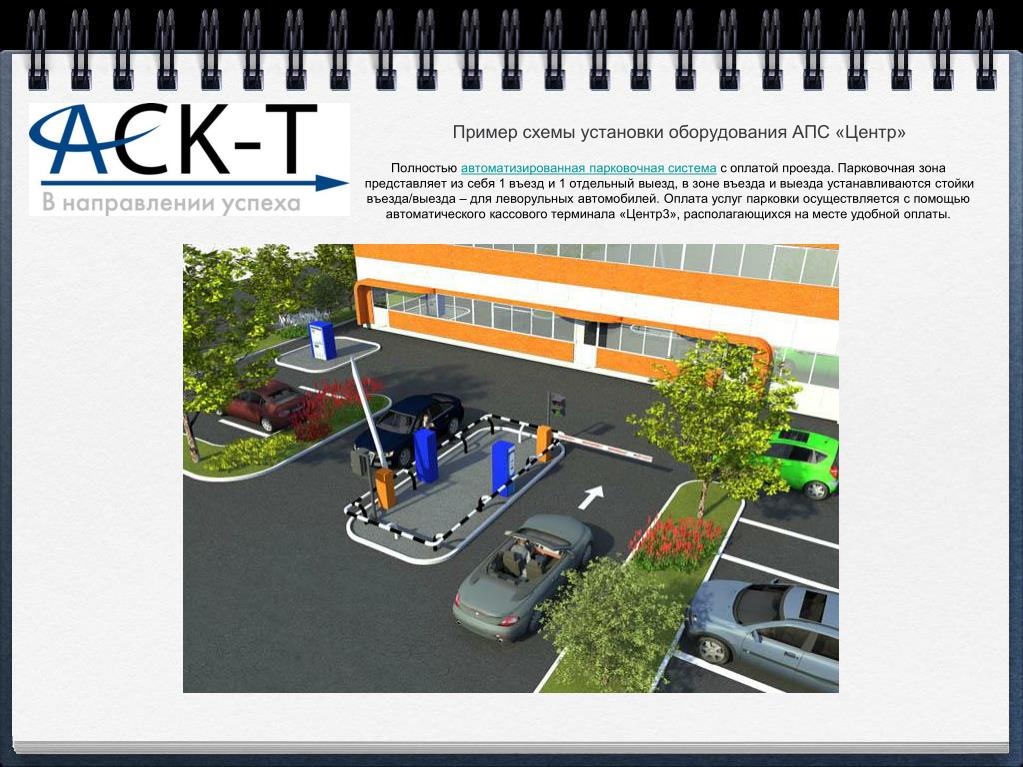

  5. Пример схемы установки оборудования АПС «Центр» Полностью автоматизированная парковочная система с оплатой проезда. Парковочная зона представляет из себя 1 въезд и 1 отдельный выезд, в зоне въезда и выезда устанавливаются стойки въезда/выезда – для леворульных автомобилей. Оплата услуг парковки осуществляется с помощью автоматического кассового терминала «Центр3», располагающихся на месте удобной оплаты.

  6. Пример схемы установки оборудования АПС «Центр» Парковочная зона представляет из себя 1 въезд и 1 отдельный выезд, в зоне въезда и выезда устанавливаются стойки въезда/выезда – для леворульных автомобилей. Оплата услуг парковки осуществляется с помощью ручной кассы для наличной и безналичной оплаты для клиентов.

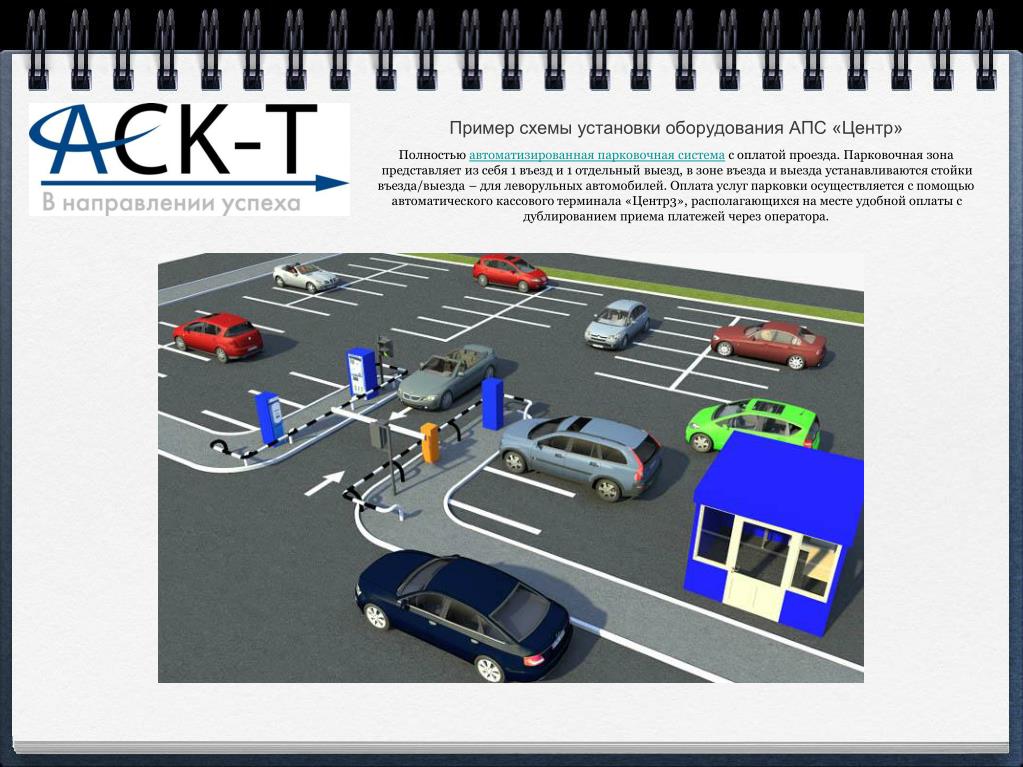

  7. Пример схемы установки оборудования АПС «Центр» Полностью автоматизированная парковочная система с оплатой проезда. Парковочная зона представляет из себя 1 въезд и 1 отдельный выезд, в зоне въезда и выезда устанавливаются стойки въезда/выезда – для леворульных автомобилей. Оплата услуг парковки осуществляется с помощью автоматического кассового терминала «Центр3», располагающихся на месте удобной оплаты с дублированием приема платежей через оператора.

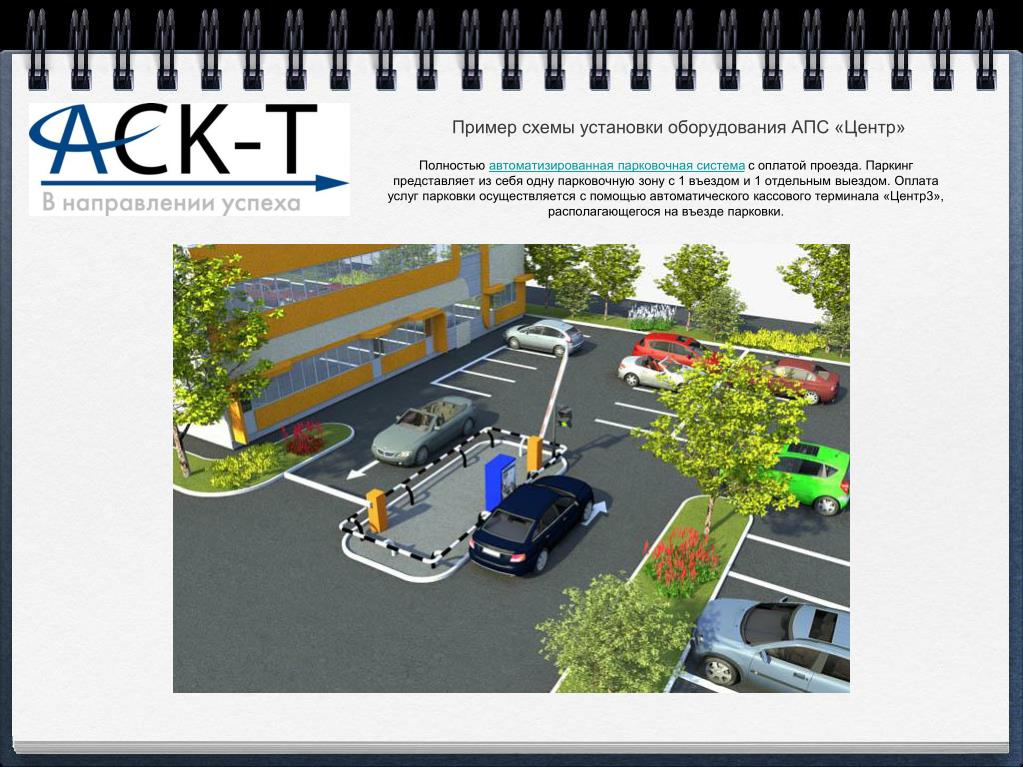

  8. Пример схемы установки оборудования АПС «Центр» Полностью автоматизированная парковочная система с оплатой проезда. Паркинг представляет из себя одну парковочную зону с 1 въездом и 1 отдельным выездом. Оплата услуг парковки осуществляется с помощью автоматического кассового терминала «Центр3», располагающегося на въезде парковки.

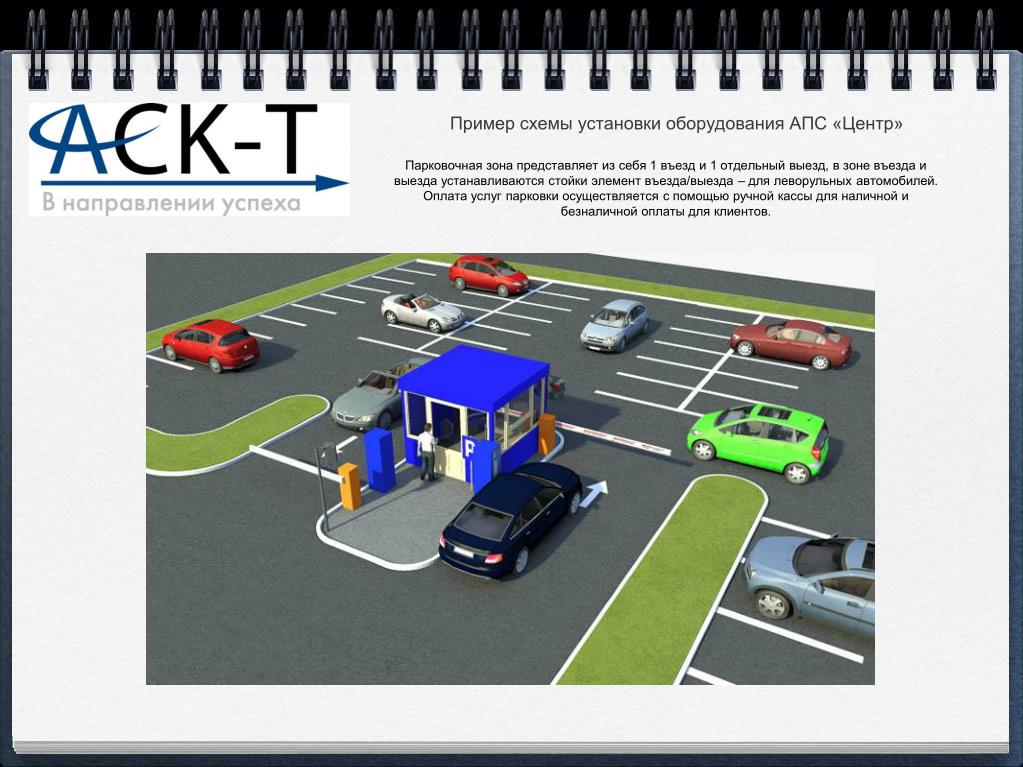

  9. Пример схемы установки оборудования АПС «Центр» Парковочная зона представляет из себя 1 въезд и 1 отдельный выезд, в зоне въезда и выезда устанавливаются стойки элемент въезда/выезда – для леворульных автомобилей. Оплата услуг парковки осуществляется с помощью ручной кассы для наличной и безналичной оплаты для клиентов.

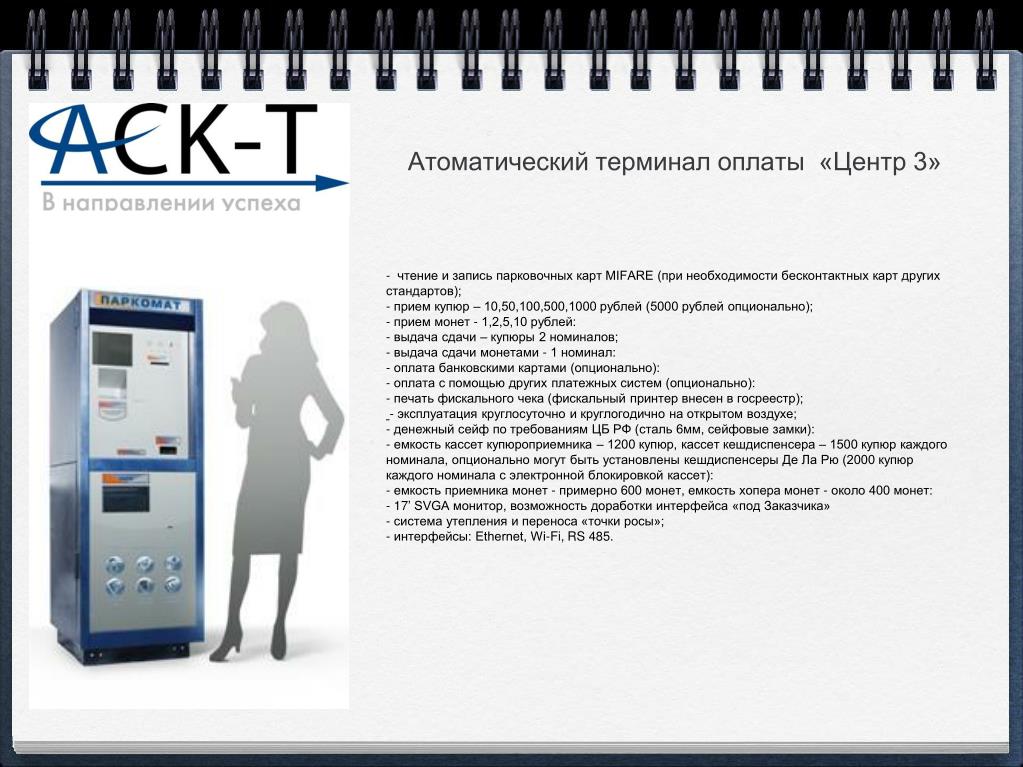

  10. Атоматический терминал оплаты «Центр 3» - чтение и запись парковочных карт MIFARE (при необходимости бесконтактных карт других стандартов); - прием купюр – 10,50,100,500,1000 рублей (5000 рублей опционально); - прием монет - 1,2,5,10 рублей: - выдача сдачи – купюры 2 номиналов; - выдача сдачи монетами - 1 номинал: - оплата банковскими картами (опционально): - оплата с помощью других платежных систем (опционально): - печать фискального чека (фискальный принтер внесен в госреестр); - эксплуатация круглосуточно и круглогодично на открытом воздухе; - денежный сейф по требованиям ЦБ РФ (сталь 6мм, сейфовые замки): - емкость кассет купюроприемника – 1200 купюр, кассет кешдиспенсера – 1500 купюр каждого номинала, опционально могут быть установлены кешдиспенсеры Де Ла Рю (2000 купюр каждого номинала с электронной блокировкой кассет): - емкость приемника монет - примерно 600 монет, емкость хопера монет - около 400 монет: - 17’ SVGA монитор, возможность доработки интерфейса «под Заказчика» - система утепления и переноса «точки росы»; - интерфейсы: Ethernet, Wi-Fi, RS 485.

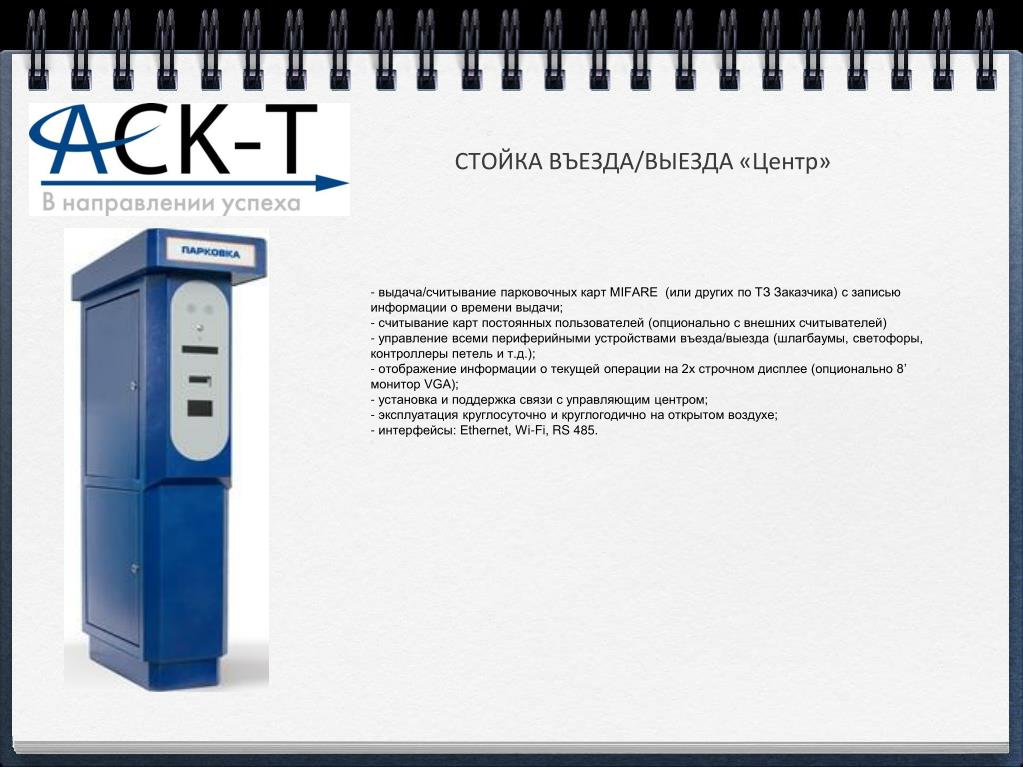

  11. СТОЙКА ВЪЕЗДА/ВЫЕЗДА «Центр» - выдача/считывание парковочных карт MIFARE (или других по ТЗ Заказчика) с записью информации о времени выдачи; - считывание карт постоянных пользователей (опционально с внешних считывателей) - управление всеми периферийными устройствами въезда/выезда (шлагбаумы, светофоры, контроллеры петель и т.д.); - отображение информации о текущей операции на 2х строчном дисплее (опционально 8’ монитор VGA); - установка и поддержка связи с управляющим центром; - эксплуатация круглосуточно и круглогодично на открытом воздухе; - интерфейсы: Ethernet, Wi-Fi, RS 485.

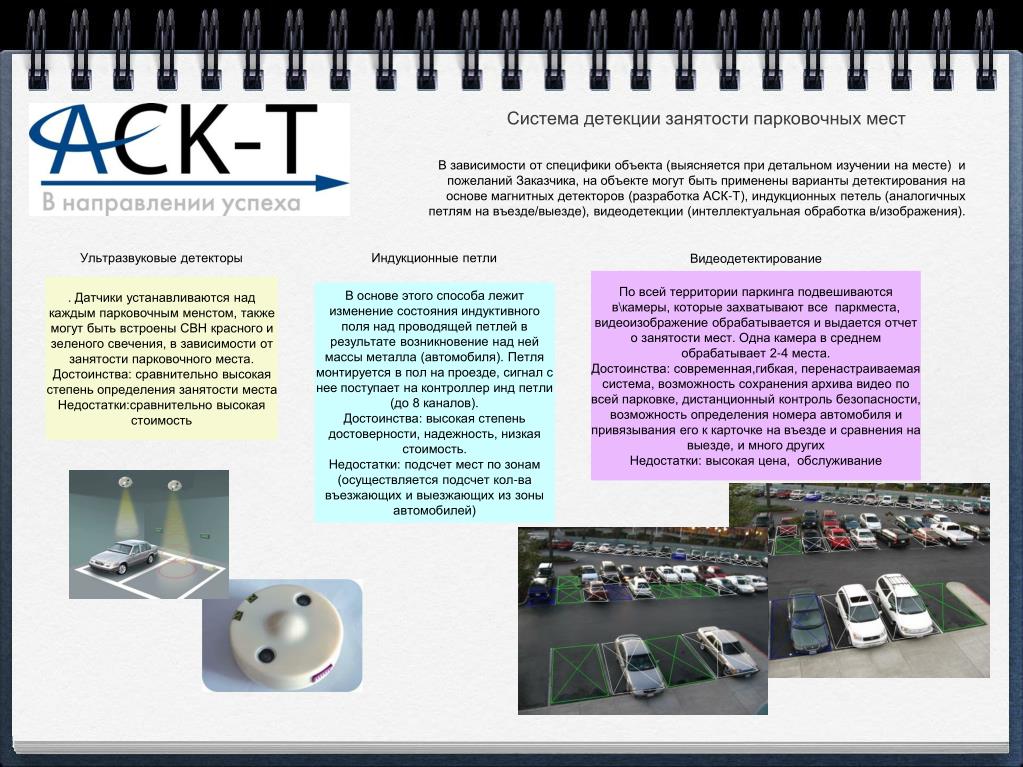

  12. Система детекции занятости парковочных мест В зависимости от специфики объекта (выясняется при детальном изучении на месте) и пожеланий Заказчика, на объекте могут быть применены варианты детектирования на основе магнитных детекторов (разработка АСК-Т), индукционных петель (аналогичных петлям на въезде/выезде), видеодетекции (интеллектуальная обработка в/изображения). Ультразвуковые детекторы Индукционные петли Видеодетектирование По всей территории паркинга подвешиваются в\камеры, которые захватывают все паркместа, видеоизображение обрабатывается и выдается отчет о занятости мест. Одна камера в среднем обрабатывает 2-4 места. Достоинства: современная,гибкая, перенастраиваемая система, возможность сохранения архива видео по всей парковке, дистанционный контроль безопасности, возможность определения номера автомобиля и привязывания его к карточке на въезде и сравнения на выезде, и много других Недостатки: высокая цена, обслуживание . Датчики устанавливаются над каждым парковочным менстом, также могут быть встроены СВН красного и зеленого свечения, в зависимости от занятости парковочного места. Достоинства: сравнительно высокая степень определения занятости места Недостатки:сравнительно высокая стоимость В основе этого способа лежит изменение состояния индуктивного поля над проводящей петлей в результате возникновение над ней массы металла (автомобиля). Петля монтируется в пол на проезде, сигнал с нее поступает на контроллер инд петли (до 8 каналов). Достоинства: высокая степень достоверности, надежность, низкая стоимость. Недостатки: подсчет мест по зонам (осуществляется подсчет кол-ва въезжающих и выезжающих из зоны автомобилей)

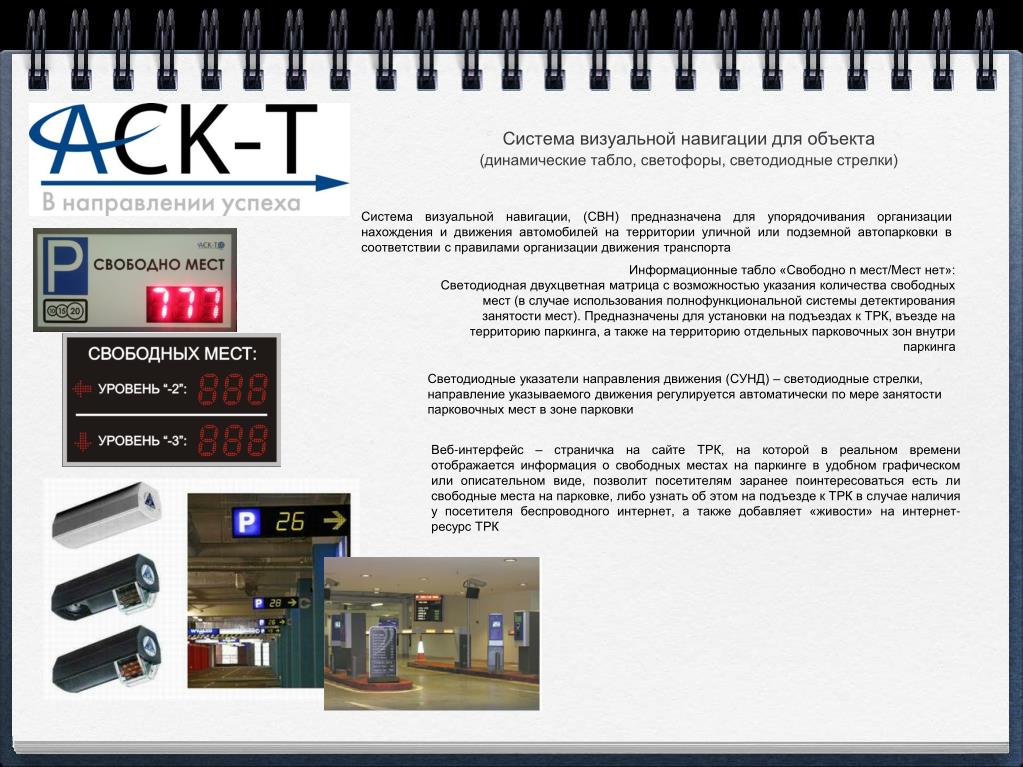

  13. Система визуальной навигации для объекта(динамические табло, светофоры, светодиодные стрелки) Система визуальной навигации, (СВН) предназначена для упорядочивания организации нахождения и движения автомобилей на территории уличной или подземной автопарковки в соответствии с правилами организации движения транспорта Информационные табло «Свободно n мест/Мест нет»: Светодиодная двухцветная матрица с возможностью указания количества свободных мест (в случае использования полнофункциональной системы детектирования занятости мест). Предназначены для установки на подъездах к ТРК, въезде на территорию паркинга, а также на территорию отдельных парковочных зон внутри паркинга Светодиодные указатели направления движения (СУНД) – светодиодные стрелки, направление указываемого движения регулируется автоматически по мере занятости парковочных мест в зоне парковки Веб-интерфейс – страничка на сайте ТРК, на которой в реальном времени отображается информация о свободных местах на паркинге в удобном графическом или описательном виде, позволит посетителям заранее поинтересоваться есть ли свободные места на парковке, либо узнать об этом на подъезде к ТРК в случае наличия у посетителя беспроводного интернет, а также добавляет «живости» на интернет-ресурс ТРК

  14. Система распознавания регистрационных знаков автомобилей Система распознавания госномеров автомобилей является отдельной системой с управлением с отдельно стоящего сервера, она может быть установлена в любой момент, даже при наличии уже имеющейся АПС «Центр». АПС «Центр» согласованно работает с системами распознавания государственного номера автомобиля AutoTrassir, ITV, Vocord. В случае инсталляции подобной системы параллельно с АПС «Центр» оператор парковки получает следующие возможности: - систему видеонаблюдения с отображением видео на мониторе диспетчера (25 кадров\сек) и архивированием видеопотока (6-25 кадров\сек) - распознавание номеров всех въезжающих и выезжающих автомобилей с высоким процентом распознавания (92-99 %). - прикрепление факта въезда\выезда автомобиля (выдачи\чтения\приема парковочной карты) к госномеру автомобиля и сверка данных по парковочной карте и госномера на выезде, а также сверка с зарегистрированным в системе госномером по категориям постоянных пользователей и сотрудников. - формирование списков ВИП-посетителей, имеющих право проезжать по номеру (без парковочной карты) - формирование «черных» списков автомобилей, проезд на парковку которым закрыт (опционально). - получение полной статистики по номерам паркующихся автомобилей. - автоматическое сохранение и быстрый просмотр фотографий с въезда и выезда для визуального определения марки автомобиля и т.п.

  15. Система визуальной навигации для объекта(искусственные неровности, дорожные знаки, указатели и т.п.) Дорожные зеркала – Круглые зеркала. Диаметр 90 см. Предназначены для наблюдения водителей за встречным движением • Дополнительные элементы оборудования парковок • Колесоотбойники • Защита ушлов и стен • Гибкие столбики • прочие резиновые и металические устройства

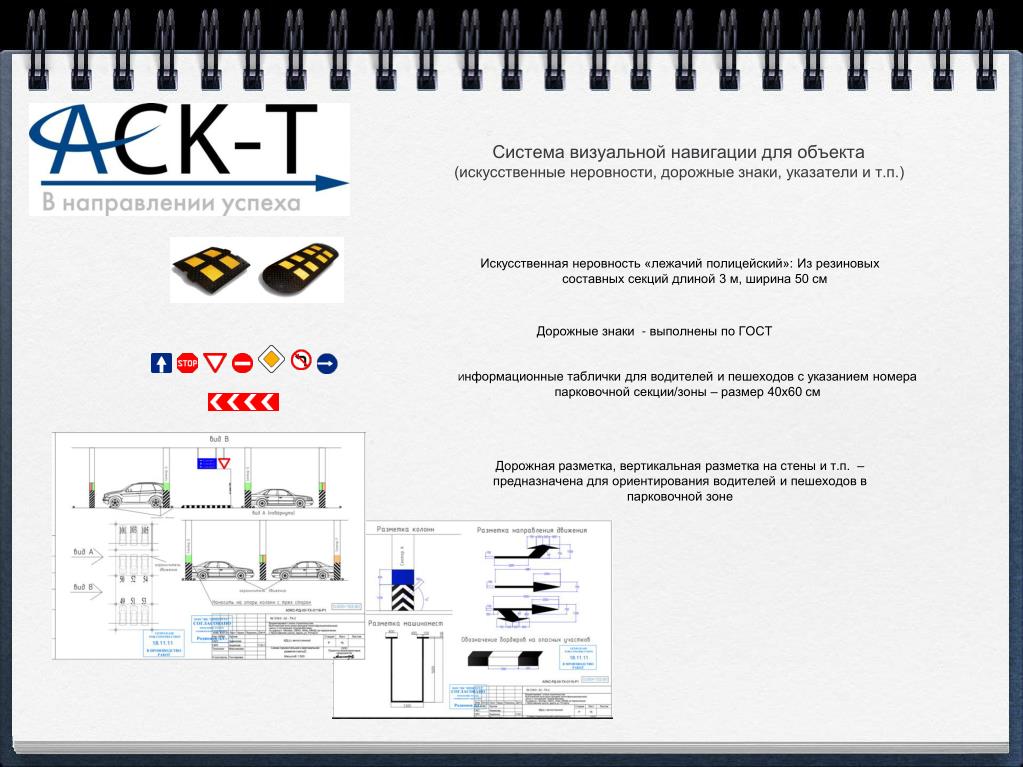

  16. Система визуальной навигации для объекта(искусственные неровности, дорожные знаки, указатели и т.п.) Искусственная неровность «лежачий полицейский»: Из резиновых составных секций длиной 3 м, ширина 50 см Дорожные знаки - выполнены по ГОСТ Информационные таблички для водителей и пешеходов с указанием номера парковочной секции/зоны – размер 40х60 см Дорожная разметка, вертикальная разметка на стены и т.п. – предназначена для ориентирования водителей и пешеходов в парковочной зоне

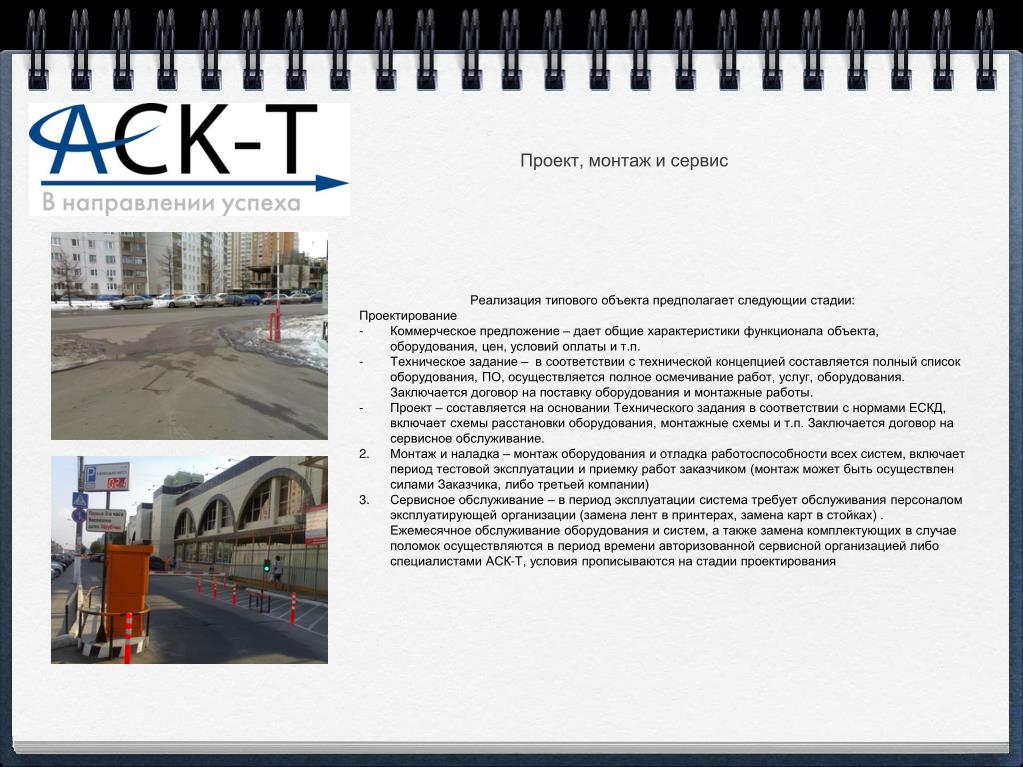

  17. Проект, монтаж и сервис • Реализация типового объекта предполагает следующии стадии: • Проектирование • Коммерческое предложение – дает общие характеристики функционала объекта, оборудования, цен, условий оплаты и т.п. • Техническое задание – в соответствии с технической концепцией составляется полный список оборудования, ПО, осуществляется полное осмечивание работ, услуг, оборудования. Заключается договор на поставку оборудования и монтажные работы. • Проект – составляется на основании Технического задания в соответствии с нормами ЕСКД, включает схемы расстановки оборудования, монтажные схемы и т.п. Заключается договор на сервисное обслуживание. • Монтаж и наладка – монтаж оборудования и отладка работоспособности всех систем, включает период тестовой эксплуатации и приемку работ заказчиком (монтаж может быть осуществлен силами Заказчика, либо третьей компании) • Сервисное обслуживание – в период эксплуатации система требует обслуживания персоналом эксплуатирующей организации (замена лент в принтерах, замена карт в стойках) . Ежемесячное обслуживание оборудования и систем, а также замена комплектующих в случае поломок осуществляются в период времени авторизованной сервисной организацией либо специалистами АСК-Т, условия прописываются на стадии проектирования

  18. Примеры объектов Торгово-развлекательный центр «Планета». Описание объекта: ТРЦ «Планета» г. Красноярск – самый большой торговый центр в Сибири. «Планета» (http://www.planeta-mall.ru) - новый для Красноярска формат многофункционального торгово-развлекательного центра: совмещение шопинга и развлечений. Впервые в городе под одной крышей представлены магазины всемирно известных брендов (многие из которых ранее не были открыты в Красноярске) и крупнейший в Сибирском Федеральном округе развлекательный комплекс. Описание парковки: Тип парковки: наземная и подземная Кол-во паркомест: 4000 Кол-во въездов: 3 Кол-во выездов: 3 Праворульные стойки: да Тип стоек: «Центр» Шлагбаумы: «FAAC» Оплата автоматическая Кол-во паркоматов: 4 Тип паркоматов: «Центр 3» Визуальная навигация: да Система ГГС: да Система речевого оповещения: да

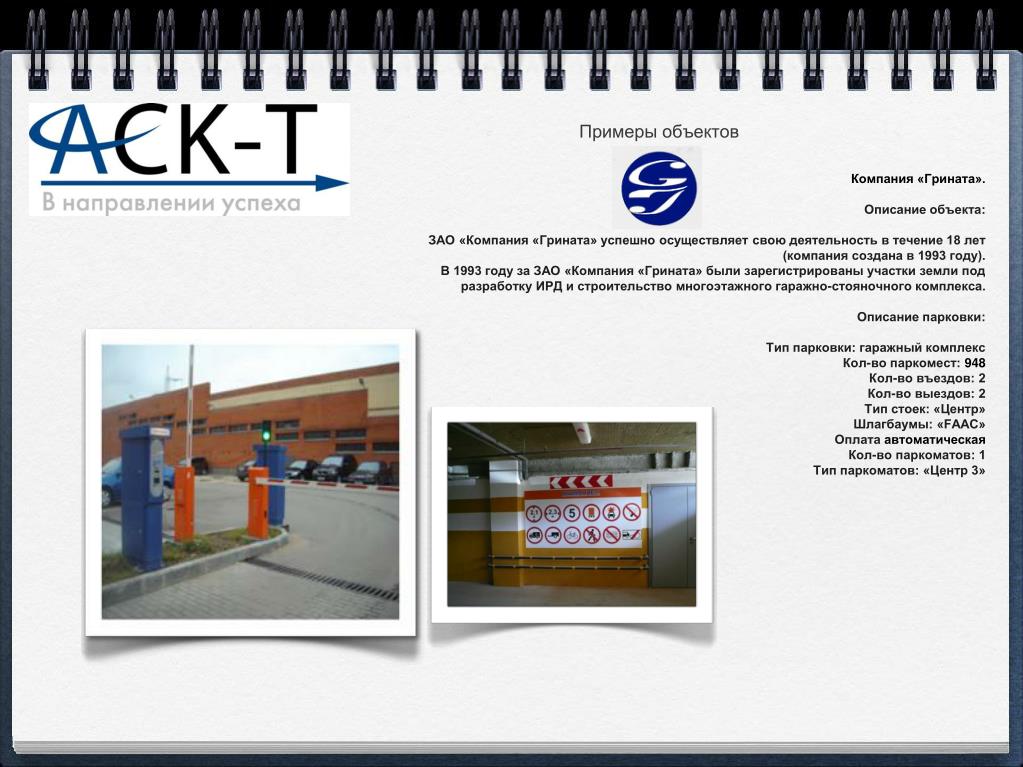

  19. Примеры объектов Компания «Грината». Описание объекта: ЗАО «Компания «Грината» успешно осуществляет свою деятельность в течение 18 лет (компания создана в 1993 году). В 1993 году за ЗАО «Компания «Грината» были зарегистрированы участки земли под разработку ИРД и строительство многоэтажного гаражно-стояночного комплекса. Описание парковки: Тип парковки: гаражный комплекс Кол-во паркомест: 948 Кол-во въездов: 2 Кол-во выездов: 2 Тип стоек: «Центр» Шлагбаумы: «FAAC» Оплата автоматическая Кол-во паркоматов: 1 Тип паркоматов: «Центр 3»

  20. Примеры объектов Центр современного искусства Винзавод. Описание объекта: «Винзавод» (http://www.winzavod.ru) — центр современного искусства в Москве. Открыт в 2007 году. Находится на территории бывшего пивоваренного завода (впоследствии — винного комбината) «Московская Бавария». Основатель выставочного центра «Винзавод» — известный предприниматель Роман Троценко, «Винзавод» представляет собой комплекс из семи промышленных построек конца XIX века. Описание парковки: Тип парковки: открытая плоскостная Кол-во паркомест: 70 Кол-во въездов: 2 Кол-во выездов: 2 Тип стоек: «Центр» Шлагбаумы: «FAAC» Оплата: автоматическая Кол-во паркоматов: 1 Тип паркоматов: «Центр 3»

  21. Примеры объектов Kazakh Development International (KDI). Описание объекта:МФК «Глобус» Алматы, Казахстан. Kazakh Development International (KDI) (http://www.kdi.kz/) осуществляющей управление инвестиционными проектами в недвижимости Казахстана. Описание парковки: Тип парковки: наземная и подземная Кол-во паркомест: 500 Кол-во въездов: 4 Кол-во выездов: 4 Праворульные стойки: нет Тип стоек: «Центр» Шлагбаумы: «FAAC» Оплата: автоматическая Кол-во паркоматов: 3 Тип паркоматов: «Центр 3»

  22. Примеры объектов Московский международный Дом музыки (ММДМ) Описание объекта:Московский международный Дом музыки (ММДМ) (http://www.mmdm.ru) – современный центр исполнительских искусств, не имеющий аналогов в России. Это самостоятельное продюсерское объединение, организующее выступления российских и зарубежных симфонических оркестров, камерных ансамблей, солистов-инструменталистов, артистов оперы и балета, театральных, джазовых, эстрадных, фольклорных коллективов. Описание парковки: Тип парковки: открытая плоскостная Кол-во паркомест: 100 Кол-во въездов: 1 Кол-во выездов: 2 Тип стоек: «Центр» Шлагбаумы: «FAAC» Оплата: ручная и автоматическая Кол-во паркоматов: 2 Тип паркоматов: «Центр 3» Визуальная навигация: да Система распознавания ГРНЗ: да

  23. Примеры объектов ЗАО "Инновационно-консалтинговая компания". Описание объекта:Основным направлением деятельности ЗАО "Инновационно-консалтинговая компания" (http://www.tyk-tyk.ru) являются инвестирование в строительство и последующее управление и эксплуатация объектов недвижимости:торговые центры, торгово-развлекательные центры, фитнес-центры, бизнес-центры.Наша компания существует с 1997 года и уже уверенно чувствует себя на рынке недвижимости, развивая собственную сеть торгово-универсальных комплексов. Описание парковки: Тип парковки: открытая плоскостная Кол-во паркомест: 20 Кол-во въездов: 1 Кол-во выездов: 1 Тип стоек: «Центр» Шлагбаумы: «FAAC» Оплата автоматическая Кол-во паркоматов: 1 Тип паркоматов: «Центр 3» Кол-во ручных касс: Система ГГС: да

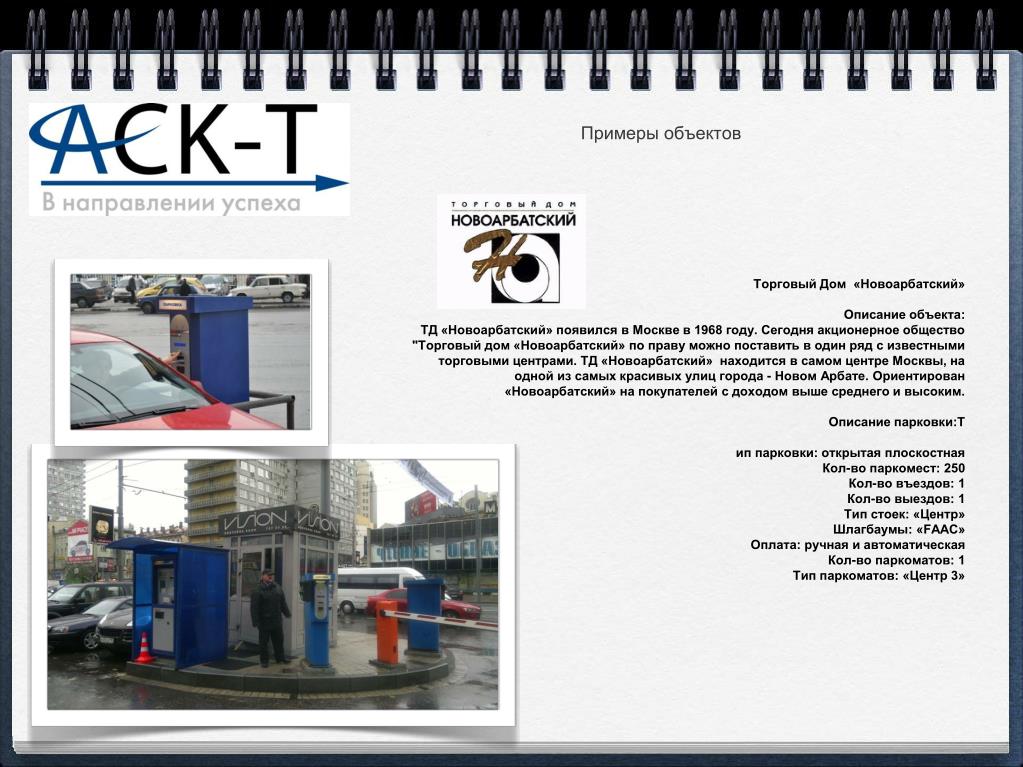

  24. Примеры объектов Торговый Дом «Новоарбатский» Описание объекта: ТД «Новоарбатский» появился в Москве в 1968 году. Сегодня акционерное общество "Торговый дом «Новоарбатский» по праву можно поставить в один ряд с известными торговыми центрами. ТД «Новоарбатский» находится в самом центре Москвы, на одной из самых красивых улиц города - Новом Арбате. Ориентирован «Новоарбатский» на покупателей с доходом выше среднего и высоким. Описание парковки:Т ип парковки: открытая плоскостная Кол-во паркомест: 250 Кол-во въездов: 1 Кол-во выездов: 1 Тип стоек: «Центр» Шлагбаумы: «FAAC» Оплата: ручная и автоматическая Кол-во паркоматов: 1 Тип паркоматов: «Центр 3»

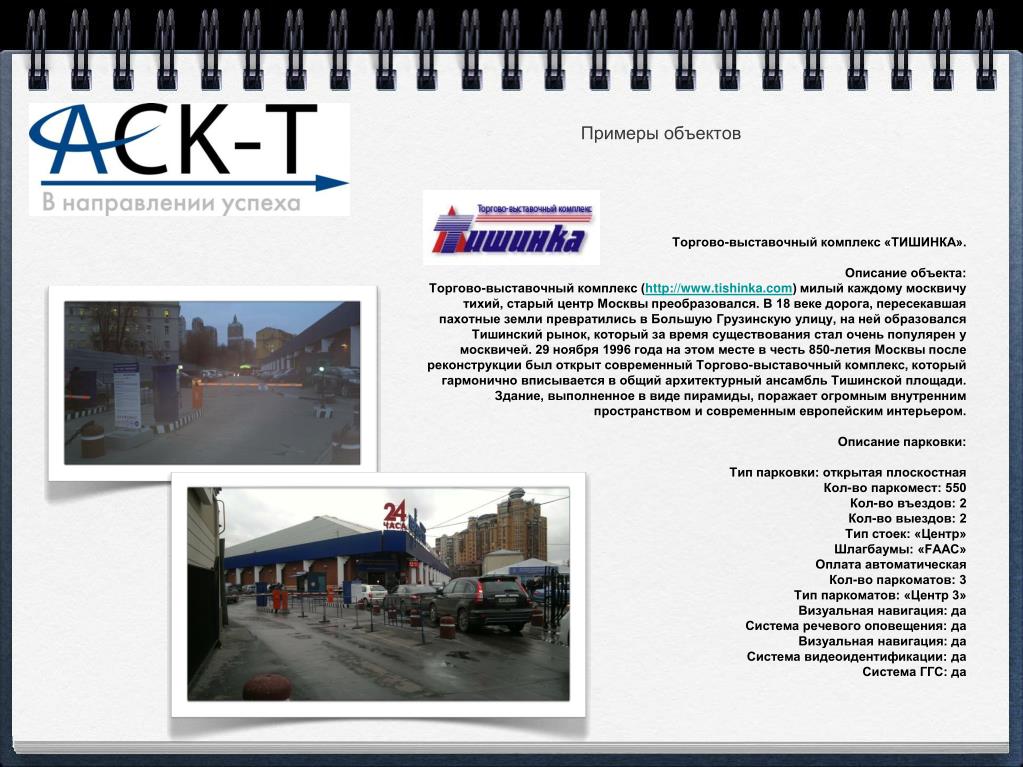

  25. Примеры объектов Торгово-выставочный комплекс «ТИШИНКА». Описание объекта: Торгово-выставочный комплекс (http://www.tishinka.com) милый каждому москвичу тихий, старый центр Москвы преобразовался. В 18 веке дорога, пересекавшая пахотные земли превратились в Большую Грузинскую улицу, на ней образовался Тишинский рынок, который за время существования стал очень популярен у москвичей. 29 ноября 1996 года на этом месте в честь 850-летия Москвы после реконструкции был открыт современный Торгово-выставочный комплекс, который гармонично вписывается в общий архитектурный ансамбль Тишинской площади. Здание, выполненное в виде пирамиды, поражает огромным внутренним пространством и современным европейским интерьером. Описание парковки: Тип парковки: открытая плоскостная Кол-во паркомест: 550 Кол-во въездов: 2 Кол-во выездов: 2 Тип стоек: «Центр» Шлагбаумы: «FAAC» Оплата автоматическая Кол-во паркоматов: 3 Тип паркоматов: «Центр 3» Визуальная навигация: да Система речевого оповещения: да Визуальная навигация: да Система видеоидентификации: да Система ГГС: да

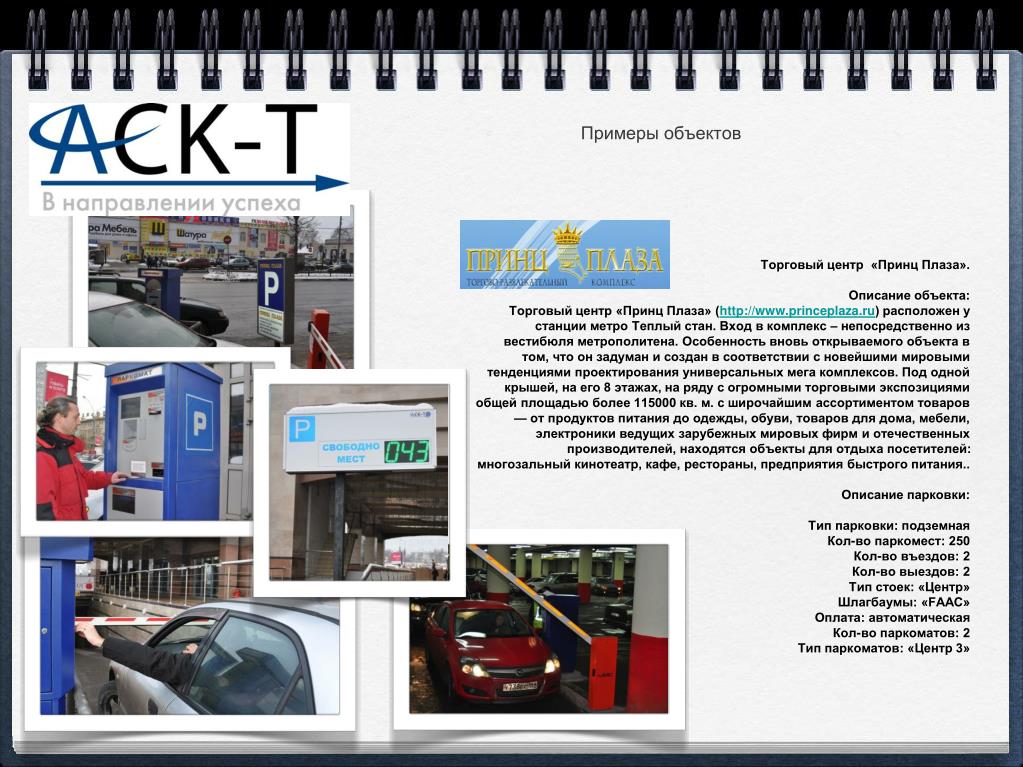

  26. Примеры объектов Торговый центр «Принц Плаза». Описание объекта: Торговый центр «Принц Плаза» (http://www.princeplaza.ru) расположен у станции метро Теплый стан. Вход в комплекс – непосредственно из вестибюля метрополитена. Особенность вновь открываемого объекта в том, что он задуман и создан в соответствии с новейшими мировыми тенденциями проектирования универсальных мега комплексов. Под одной крышей, на его 8 этажах, на ряду с огромными торговыми экспозициями общей площадью более 115000 кв. м. с широчайшим ассортиментом товаров — от продуктов питания до одежды, обуви, товаров для дома, мебели, электроники ведущих зарубежных мировых фирм и отечественных производителей, находятся объекты для отдыха посетителей: многозальный кинотеатр, кафе, рестораны, предприятия быстрого питания.. Описание парковки: Тип парковки: подземная Кол-во паркомест: 250 Кол-во въездов: 2 Кол-во выездов: 2 Тип стоек: «Центр» Шлагбаумы: «FAAC» Оплата: автоматическая Кол-во паркоматов: 2 Тип паркоматов: «Центр 3»

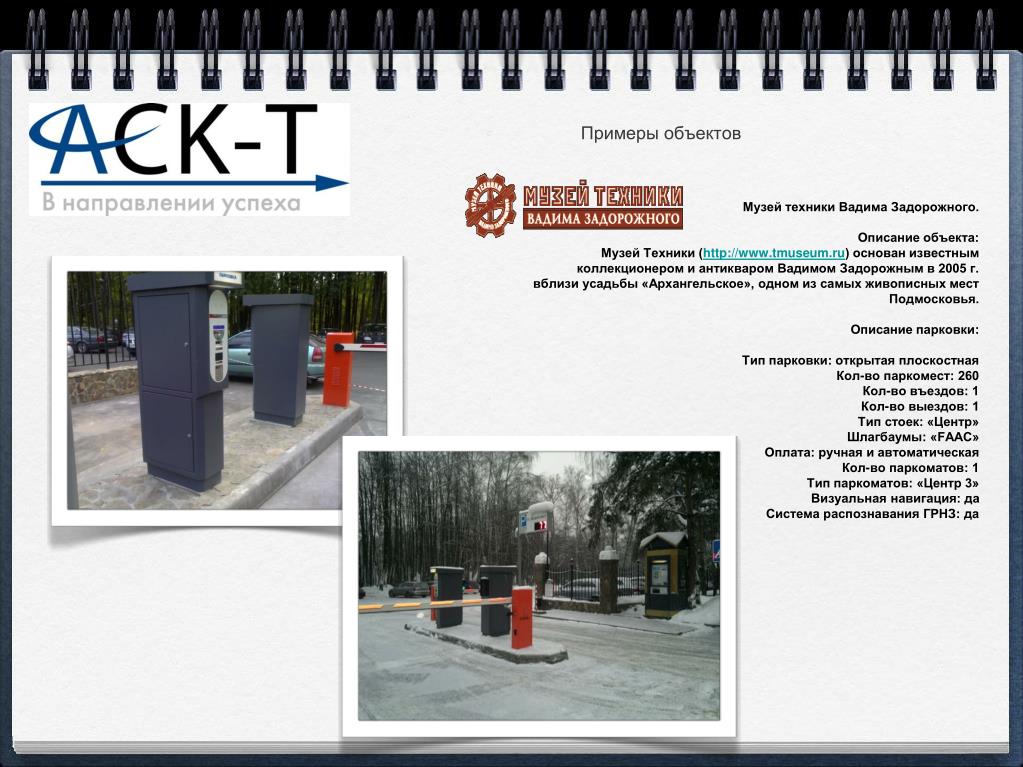

  27. Примеры объектов Музей техники Вадима Задорожного. Описание объекта: Музей Техники (http://www.tmuseum.ru) основан известным коллекционером и антикваром Вадимом Задорожным в 2005 г. вблизи усадьбы «Архангельское», одном из самых живописных мест Подмосковья. Описание парковки: Тип парковки: открытая плоскостная Кол-во паркомест: 260 Кол-во въездов: 1 Кол-во выездов: 1 Тип стоек: «Центр» Шлагбаумы: «FAAC» Оплата: ручная и автоматическая Кол-во паркоматов: 1 Тип паркоматов: «Центр 3» Визуальная навигация: да Система распознавания ГРНЗ: да

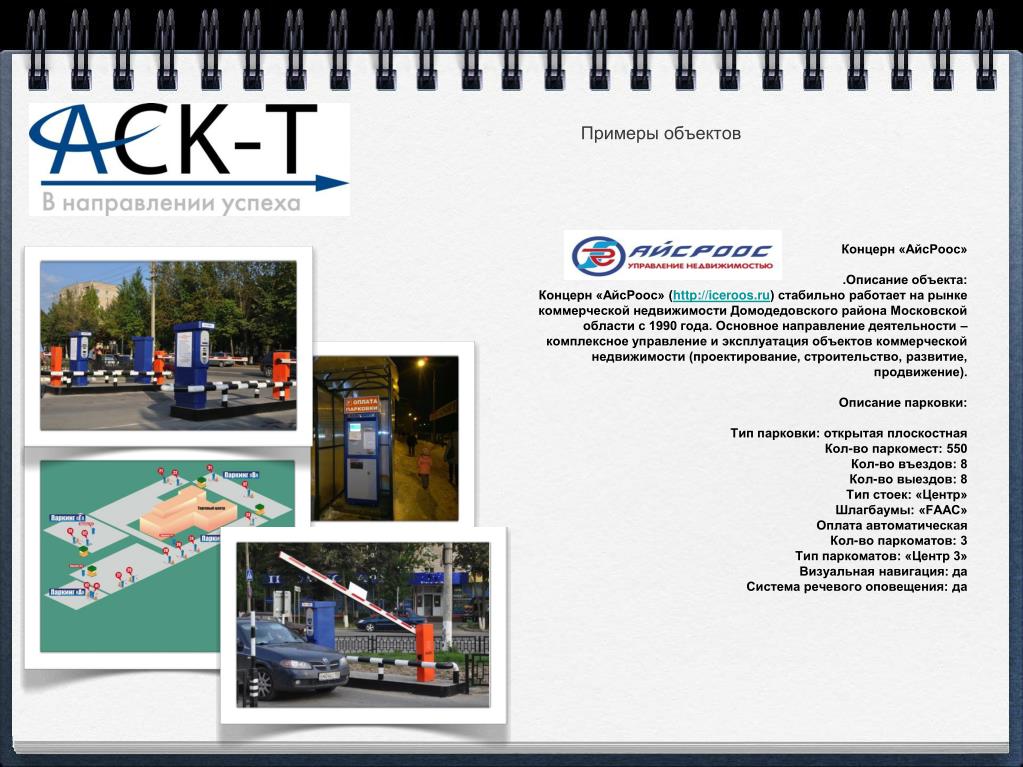

  28. Примеры объектов Концерн «АйсРоос» .Описание объекта: Концерн «АйсРоос» (http://iceroos.ru) стабильно работает на рынке коммерческой недвижимости Домодедовского района Московской области с 1990 года. Основное направление деятельности – комплексное управление и эксплуатация объектов коммерческой недвижимости (проектирование, строительство, развитие, продвижение). Описание парковки: Тип парковки: открытая плоскостная Кол-во паркомест: 550 Кол-во въездов: 8 Кол-во выездов: 8 Тип стоек: «Центр» Шлагбаумы: «FAAC» Оплата автоматическая Кол-во паркоматов: 3 Тип паркоматов: «Центр 3» Визуальная навигация: да Система речевого оповещения: да

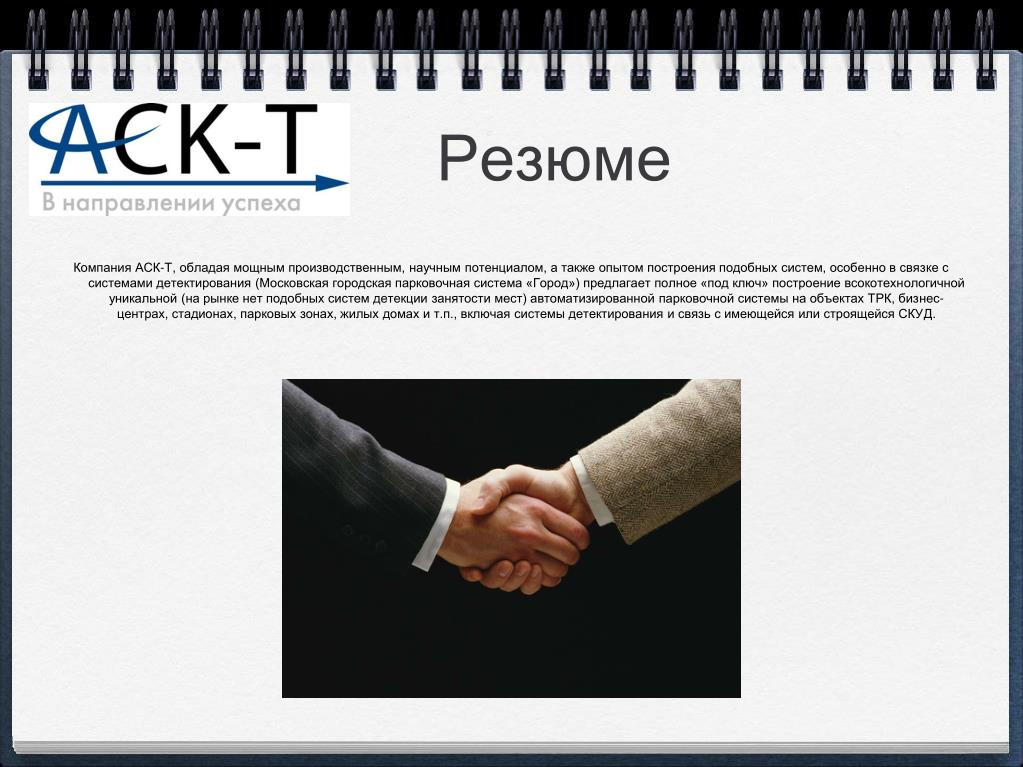

  29. Резюме Компания АСК-Т, обладая мощным производственным, научным потенциалом, а также опытом построения подобных систем, особенно в связке с системами детектирования (Московская городская парковочная система «Город») предлагает полное «под ключ» построение всокотехнологичной уникальной (на рынке нет подобных систем детекции занятости мест) автоматизированной парковочной системы на объектах ТРК, бизнес-центрах, стадионах, парковых зонах, жилых домах и т.п., включая системы детектирования и связь с имеющейся или строящейся СКУД.

  30. ООО «АСК-Т»
