  1. NX7 和 NX70 PLC 介绍 Thomas Sugimoto 产品市场经理

  2. 议题 • PLC 市场趋势 • OE Max品牌紧跟市场趋势 • NX-7 and NX-70产品介绍和比较 • 两种NX-7 系列产品家族 • NX7 控制器特性和I/O扩展性 • NX7 PLC成功应用案例 • 高性能的模块化NX70 PLC • NX70 PLC成功应用案例 • Q&A

  3. PLC 市场趋势

  4. 全球 PLC 市场趋势 • 全球最终用户将设计工作交给 OEMs和SIs • PLC 购买权转移给OEMs and SIs • OEMs 希望使用一些小型 PLCs系统取代一个大型 PLC • 全球的OEMs正在进行中国制造 • 以前设备进口较多 • 在中国有更低的成本资源(包括PLC等组件) • 全球 OEMs 购买 PLCs 做为组件 • 最好的性价比产品 • 必要的产品性能 • 没有规定产品组件的品牌统一 • 在中国没有哪个厂商的市场占有率在26%以上 OE MAX Controls OE Max Controls Bridge Drives Inverter Servo NX PLC NXIO DIO SW

  5. 中国 PLC 市场趋势 • 中国小型PLC市场占有率超过75% • 工控网统计 2003 - 75%中国(64% 仅大陆) • 小型PLC <256 I/O 点 • 小型PLC增涨强势 • 每年估计增涨10-20%

  6. OE Max 跟随市场潮流， 满足 OEM 的需求

  7. OE Max 跟随市场潮流 • OE Max PLCs 集中在: • 微型到小型PLCs • OEMs, 独立的小型系统集成商 涡轮空气压缩机 OEM DVD, TV 制造设备OEM • OE Max PLCs 不关注： • 大型 PLCs – 大型 PLCs系统倾向于 DCS, 过程控制市场 • 大型最终用户

  8. TM OE Max 跟随市场潮流 • 在小型和微型PLC市场中,最大的价值化往往比性能更重要. • 最大的价值化是什么? • 满足性能\有竞争力价格的产品 • 迅速快捷的服务 • 高可靠性和全球品牌质量 Maximum Value for OEMs SM

  9. NX7 和NX70 PLC的比较 - 2 个系列的 OE Max PLCs - 根据你对处理器和I/O的性能需求选择不同的系列

  10. NX7(S) 和 NX70 的比较 NX7(S)微型 PLC • 一体机 • 小型,经济型 • 104点 数字量, 模拟量(in 2006) • 嵌入式功能 • 计数器 • 脉冲输出 • 脉冲捕捉 NX70小型 PLC • 模块化 – 基板 • 高性能 • 384点 数字量, 最大96通道模拟量 • 丰富的功能模块 • RTD,热电偶 • 定位模块 – 脉冲输出, 高速计数器 • 网络模块 - “WireLink”, SCU串行通信模块

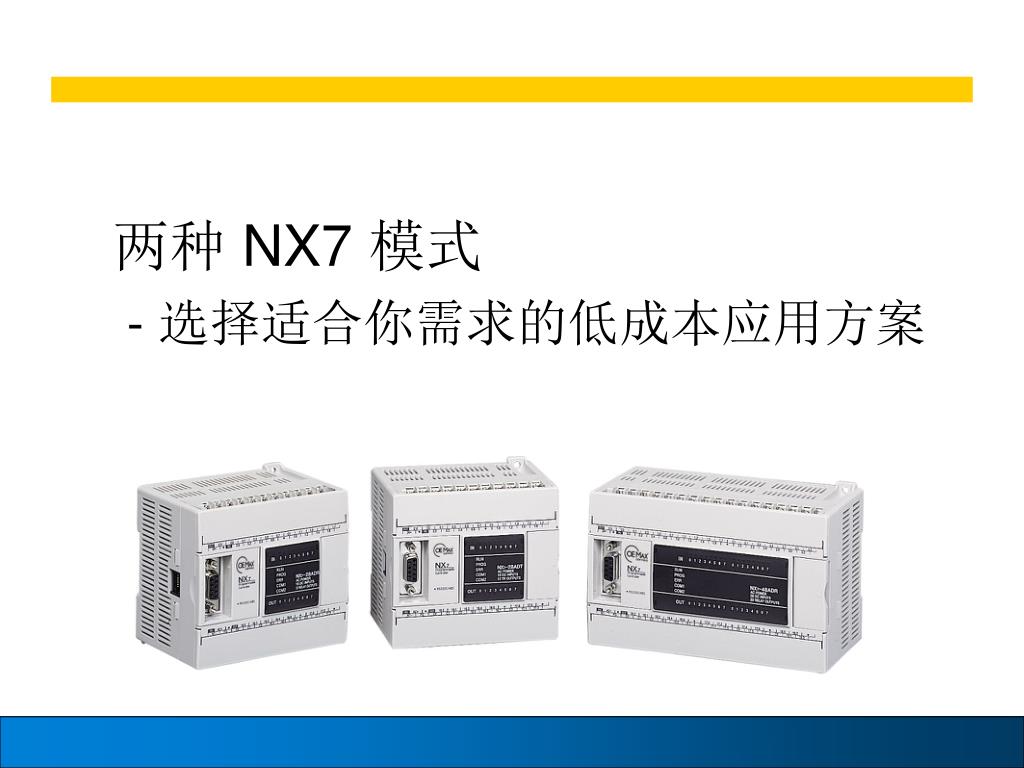

  11. 两种NX7 模式 - 选择适合你需求的低成本应用方案

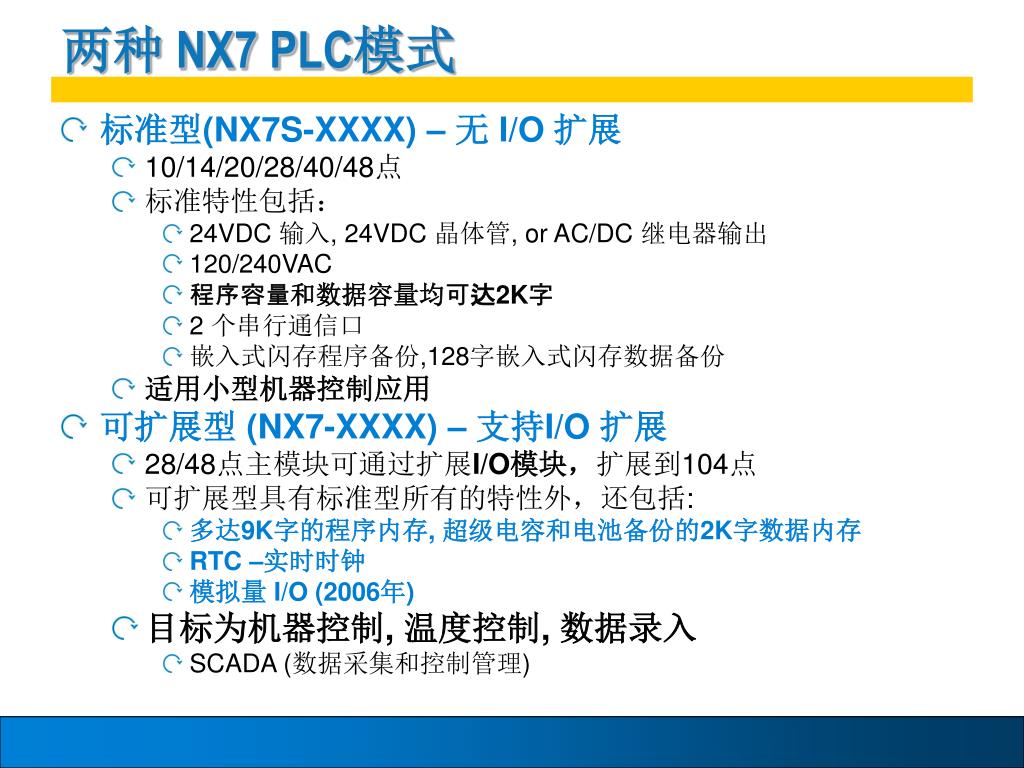

  12. 两种NX7 PLC模式 • 标准型(NX7S-XXXX) – 无 I/O 扩展 • 10/14/20/28/40/48点 • 标准特性包括： • 24VDC 输入, 24VDC 晶体管, or AC/DC 继电器输出 • 120/240VAC • 程序容量和数据容量均可达2K字 • 2 个串行通信口 • 嵌入式闪存程序备份,128字嵌入式闪存数据备份 • 适用小型机器控制应用 • 可扩展型 (NX7-XXXX) – 支持I/O 扩展 • 28/48点主模块可通过扩展I/O模块，扩展到104点 • 可扩展型具有标准型所有的特性外，还包括: • 多达9K字的程序内存, 超级电容和电池备份的2K字数据内存 • RTC –实时时钟 • 模拟量 I/O (2006年) • 目标为机器控制, 温度控制, 数据录入 • SCADA (数据采集和控制管理)

  13. NX7 控制器特征和扩展I/O

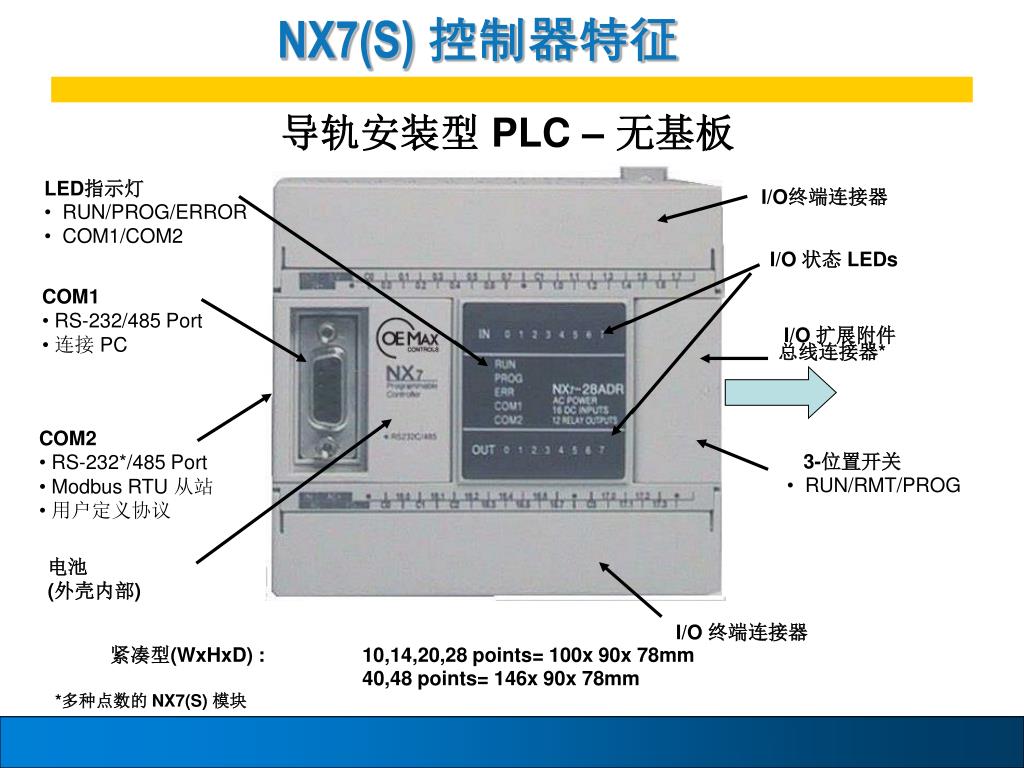

  14. NX7(S) 控制器特征 导轨安装型PLC – 无基板 • LED指示灯 • RUN/PROG/ERROR • COM1/COM2 I/O终端连接器 I/O 状态LEDs • COM1 • RS-232/485 Port • 连接PC I/O 扩展附件 总线连接器* • COM2 • RS-232*/485 Port • Modbus RTU 从站 • 用户定义协议 • 3-位置开关 • RUN/RMT/PROG 电池 (外壳内部) I/O 终端连接器 紧凑型(WxHxD) : 10,14,20,28 points= 100x 90x 78mm 40,48 points= 146x 90x 78mm *多种点数的NX7(S) 模块

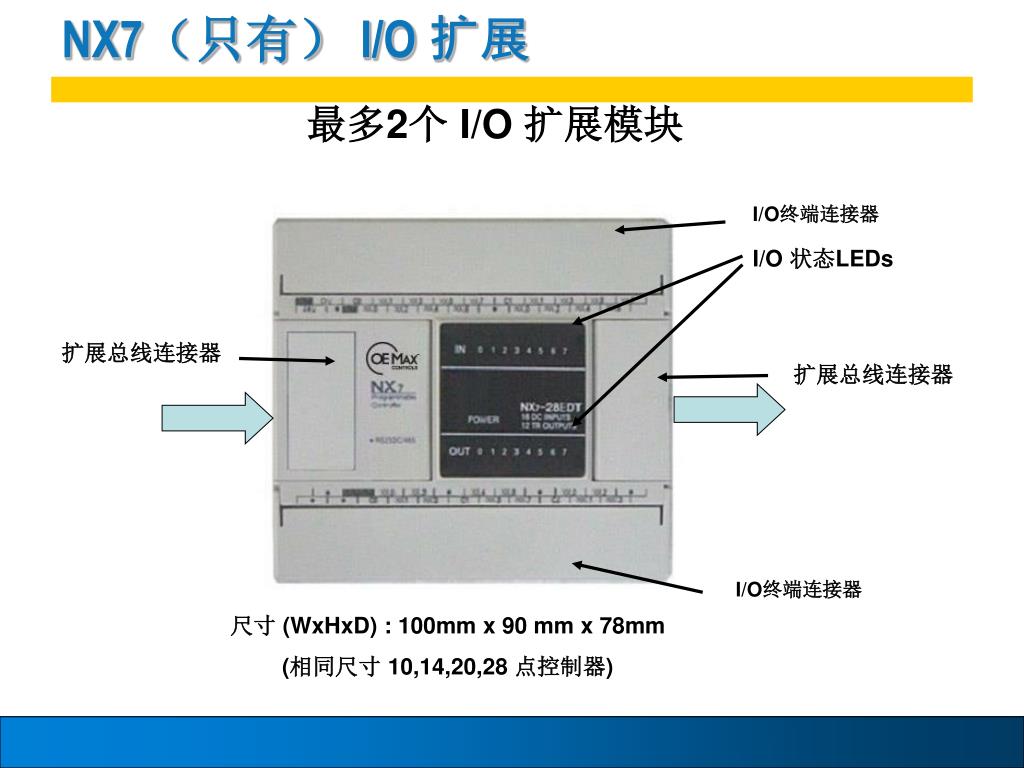

  15. NX7（只有）I/O 扩展 最多2个I/O 扩展模块 I/O终端连接器 I/O 状态LEDs 扩展总线连接器 扩展总线连接器 I/O终端连接器 尺寸(WxHxD) : 100mm x 90 mm x 78mm (相同尺寸10,14,20,28 点控制器)

  16. NX7 的成功应用实例 (包括NX7S)

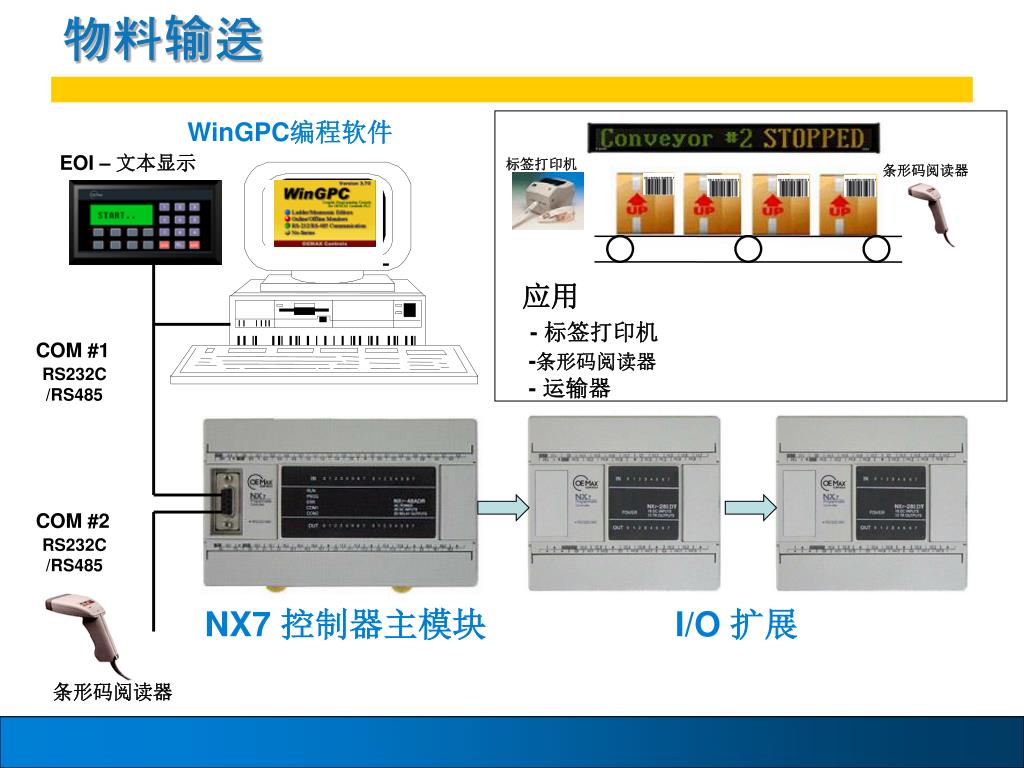

  17. 物料输送 WinGPC编程软件 EOI – 文本显示 标签打印机 条形码阅读器 应用 - 标签打印机 -条形码阅读器 - 运输器 COM #1 RS232C /RS485 COM #2 RS232C /RS485 NX7 控制器主模块 I/O 扩展 条形码阅读器

  18. MODEM MODEM MODEM SCADA SCADA 软件安装在 PC • 应用 • 喷出控制 & • 废水 (no • battery) • 建筑物 HVAC & • 照明设备控制 PC 为Modbus 主站 NX7 Modbus 从站数据监控 (无线通信)

  19. 卷取应用 • 应用: • 缠绕 (电线卷轴) • 粗铁丝做成细的轮胎用绳索丝 NX7 – 机器控制 RUN/STOP 命令 粗线到 细丝 变频器(AC Drive) – 缠绕机

  20. 电梯应用 NX7 – 轮椅电梯 • 应用: • 小型电梯 • 注: 大型电梯需使用NX70 控制面板 马达控制 Songsan Special Elevators Co

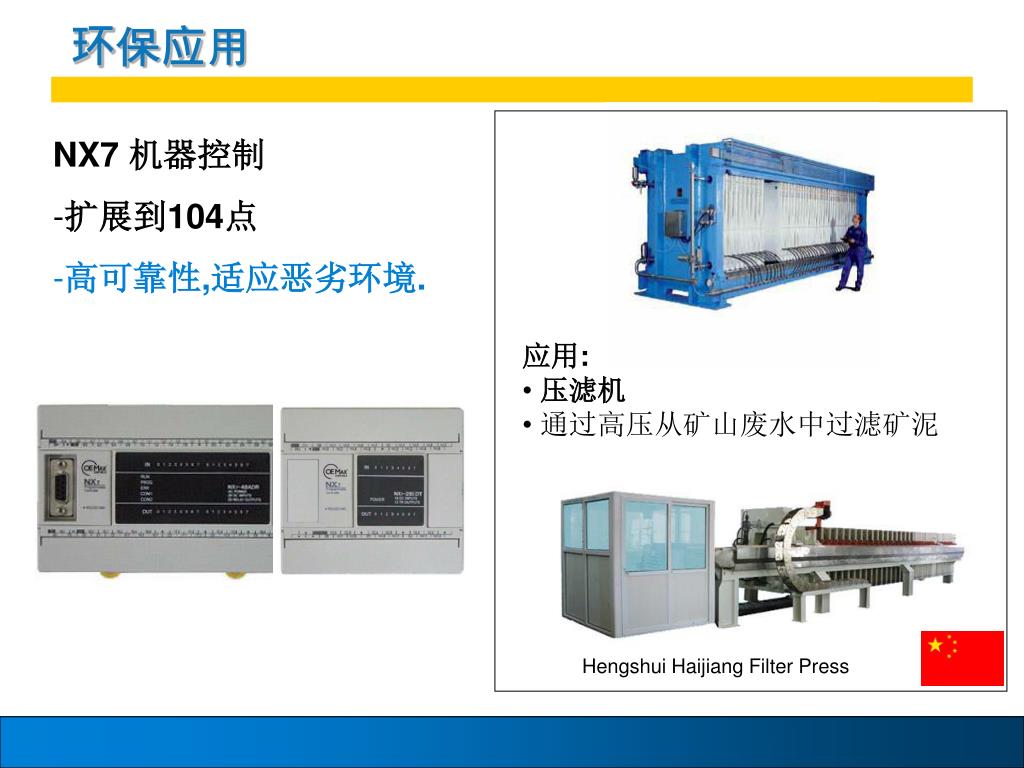

  21. 环保应用 • NX7 机器控制 • 扩展到104点 • 高可靠性,适应恶劣环境. • 应用: • 压滤机 • 通过高压从矿山废水中过滤矿泥 Hengshui Haijiang Filter Press

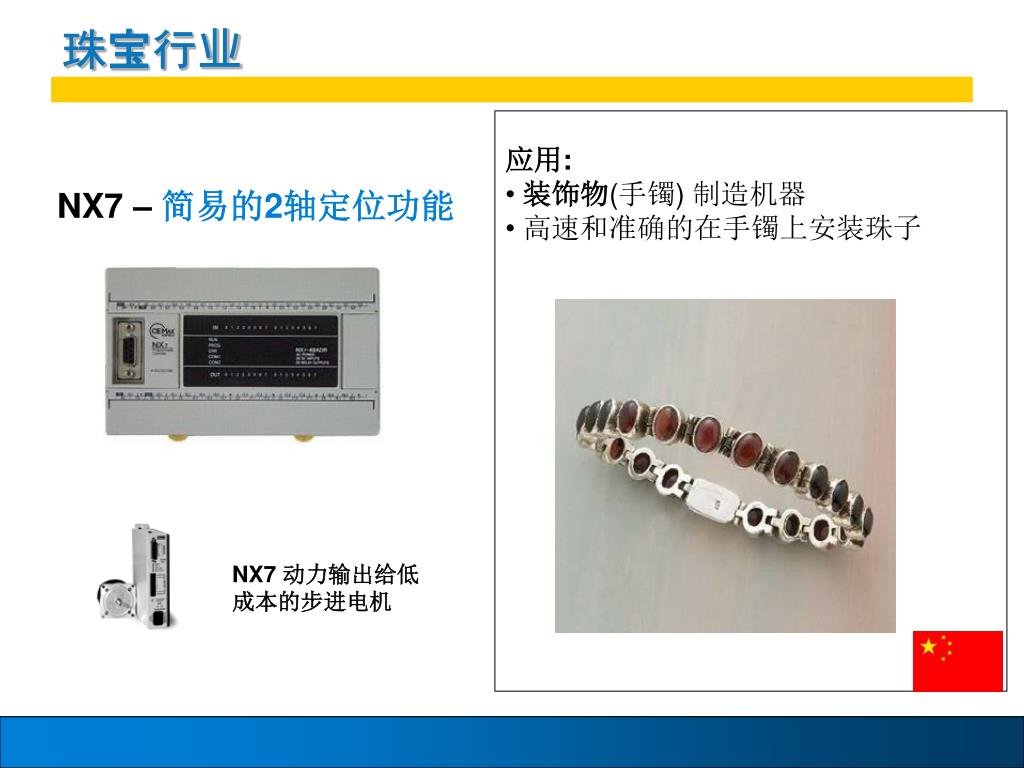

  22. 珠宝行业 • 应用: • 装饰物(手镯) 制造机器 • 高速和准确的在手镯上安装珠子 NX7 –简易的2轴定位功能 NX7 动力输出给低成本的步进电机

  23. 塑造 NX7S – NX7S 40-48点数字I/O符合注塑要求较少的应用功能。 所以NX7S 非常适合 • 应用: • 橡胶, 硅树脂成型机 Xiamen Xin Ren Bao

  24. 高性能的NX70 和模块化 I/O

  25. NX70 特性 • NX70 具有中型PLC的性能 • 20K字程序容量，基本指令处理速度为 0.2微秒/步 但是体积和价格相当于小型PLC • NX70 目标应用需求: • 较大的程序容量 • 较高的执行速度 • 大量I/O – 最大到384数字I/O 和96 模拟I/O • 32-点数字量模块 • 8-通道模拟量模块 • 网络- WireLink • 特殊功能模块，比如： RTD, 热电偶, 高速计数, 脉冲和PWM 输出 • 大量的串行通信口– 最大为24个附加串行口

  26. NX70 的设计 高性能系统的传统基板式设计

  27. NX70 产品家族 - 处理器, 数字和模拟量 I/O, 高速计数, 脉冲/PWM 输出, 串行通信, Wirelink 网络

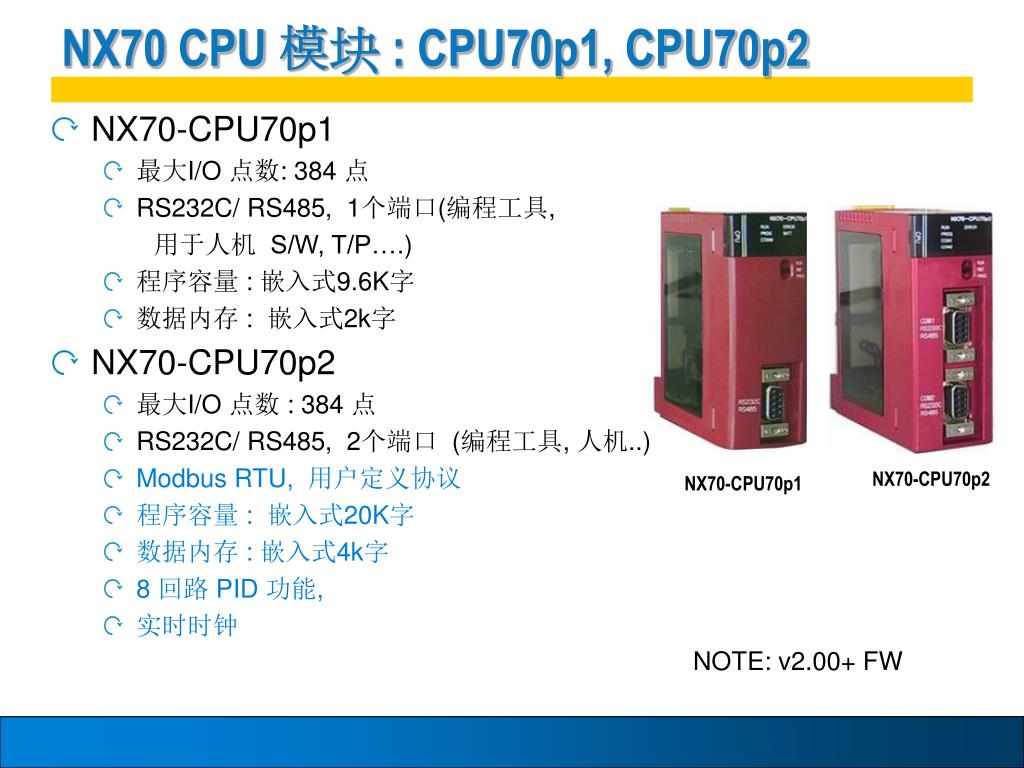

  28. NX70 CPU 模块: CPU70p1, CPU70p2 • NX70-CPU70p1 • 最大I/O 点数: 384 点 • RS232C/ RS485, 1个端口(编程工具, 用于人机S/W, T/P….) • 程序容量: 嵌入式9.6K字 • 数据内存: 嵌入式2k字 • NX70-CPU70p2 • 最大I/O 点数: 384 点 • RS232C/ RS485, 2个端口(编程工具,人机..) • Modbus RTU, 用户定义协议 • 程序容量: 嵌入式20K字 • 数据内存: 嵌入式4k字 • 8 回路PID 功能, • 实时时钟 NX70-CPU70p2 NX70-CPU70p1 NOTE: v2.00+ FW

  29. NX70 PLC成功应用实例

  30. 半导体机械 OEM 应用 • OE Max PLCs在韩国半导体和电子行业有广泛的应用。 • 多种模拟量和通信模块 应用: DVD, TV 机器制造 OEM • NX70-AI8V : 8CH, 电压输入 • NX70-AI8C : 8CH, 电流输入 许多其它类型机器

  31. 植绒机应用 • 纺织工业 • 植绒机 • NX70合理的I/O结构保证了低成本 • 32位 高密度数字 I/O • 2/4-CH 电压输出模块控制6个 OEMax 伺服系统 • 从变频系统改为伺服系统以增强系统性能 应用: 植绒机 BD Flocking Machine

  32. 涡轮空气压缩机应用 • 较大型机器控制应用 • 涡轮空气压缩机 • 水压泵 • NX70大容量点数的需要 • 模拟量I/O (8-ch 模块) • 数字量 I/O (384点) 应用: 涡轮空气压缩机 OEM Samsung Techwin Turbo Air Compressor

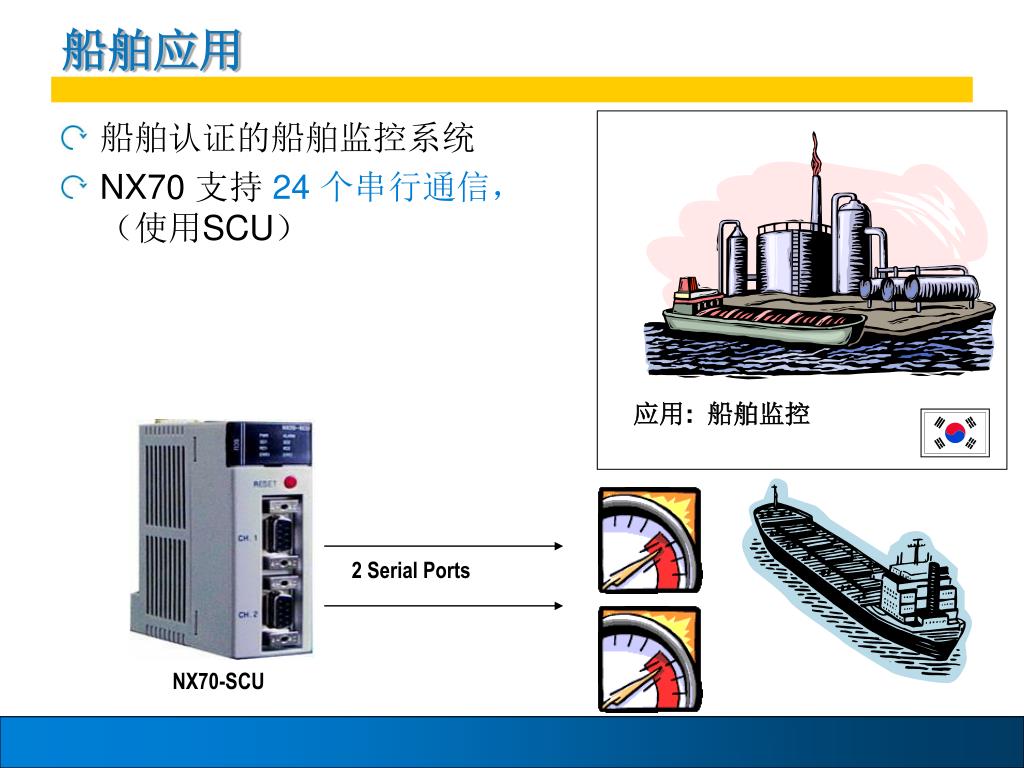

  33. 船舶应用 • 船舶认证的船舶监控系统 • NX70 支持 24 个串行通信， （使用SCU） 应用: 船舶监控 2 Serial Ports NX70-SCU

  34. Building Automation • NX70 CPU with Optical Link Module (CPL9710) for BUILDING-BUILDING communications • Optical Link provides Protection from High Voltage, Lightning • CPL9710 same operation as MW-Link Module • Program download • I/O Data Transfer using Shared Memory technique Optical Link Application: Outdoor Data Monitoring NX70 CPU1 NX70 CPU2 PS CPU O/L DI DO PS CPU O/L DI DO NX70_POWER1 NX70_POWER1 NX70_CPU70p2 CPL9710 I/O I/O NX70_CPU70p2 CPL9710 I/O I/O Optical-Link

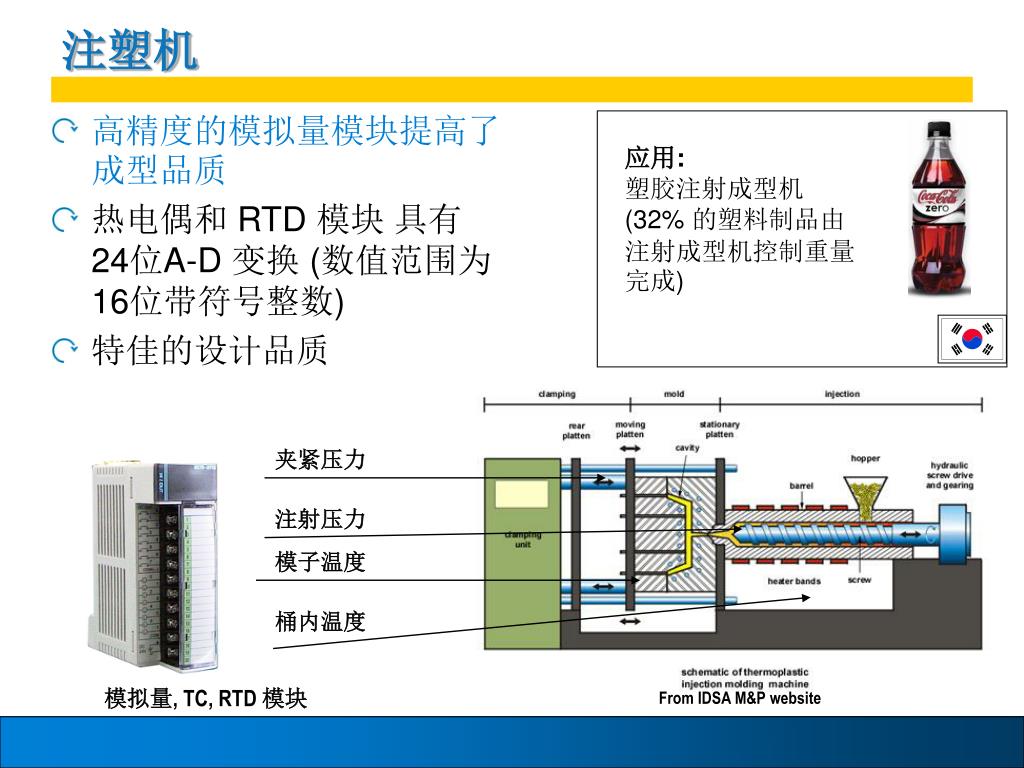

  35. 注塑机 • 高精度的模拟量模块提高了成型品质 • 热电偶和 RTD 模块 具有 24位A-D 变换 (数值范围为 16位带符号整数) • 特佳的设计品质 应用: 塑胶注射成型机 (32% 的塑料制品由注射成型机控制重量完成) 夹紧压力 注射压力 模子温度 桶内温度 模拟量, TC, RTD 模块 From IDSA M&P website

  36. 洗衣机 • OE Max PLCs 有更广泛的工业和商业应用 • 监控涂油的温度来防止马达过热 应用: 商用洗衣机 热电偶， RTD

  37. 发电和锅炉控制 • OE Max PLCs 也被用于发电和锅炉设备控制 • 监控温度，热/气流量， 站点网络。

  38. TM SM Maximum Value for OEMs
