现代供配电技术

任务三:走进低压配电室


1

2

3

低压配电柜的认识与维护

低压电器设备的认识与维护

低压配电线路认识与选择

任务三:走进低压配电室


情景一:低压配电柜的认识与维护

一、知识目标

1、掌握低压配电柜的接线形式

2、掌握低压开关柜的结构、工作原理、型号

3、掌握低压开关柜的选用

4、掌握低压开关柜的技术参数

二、能力目标

1、会根据要求正确选择低压开关柜

2、能分析与处理常见电气事故

3、了解低压开关柜运行与维护的要求


低压配电屏(柜)有固定式和抽屉式两大类型。低压配电屏(柜)有固定式和抽屉式两大类型。

固定式中的所有电器元件是固定安装的;而抽屉式的某些电器元件按一定线路方案组成若干功能单元,然后灵活组装成配电屏(柜),各功能单元类似抽屉,可按需要抽出或推入,因此又称为抽出式。由于固定式比较简单经济,因此,在一般建筑供配电系统中,广泛采用的仍是固定式低压配电屏,离墙安装,双面维护。

情景一:低压配电柜的认识与维护

1.低压配电屏(柜)

1)固定式低压配电屏

主要为PGL1和PGL2型。

新的PGL1型采用的低压断路器为DW16型或DZ20型,而PGL2型采用的低压断路器为DW15型或DZX20型,断流能力较强,其它电器元件基本相同。


另外,低压配电屏(柜)有固定式和抽屉式两大类型。GGD、GGL等型低压配电屏,设计也较先进,技术性能指标符合IEC标准。由于采用了ME型低压断路器等新型元件,因此它比PGL型配电屏的断流能力更高,短路稳定度更好,运行也更安全可靠。

情景一:低压配电柜的认识与维护

PGL12型低压配电屏的外形结构图

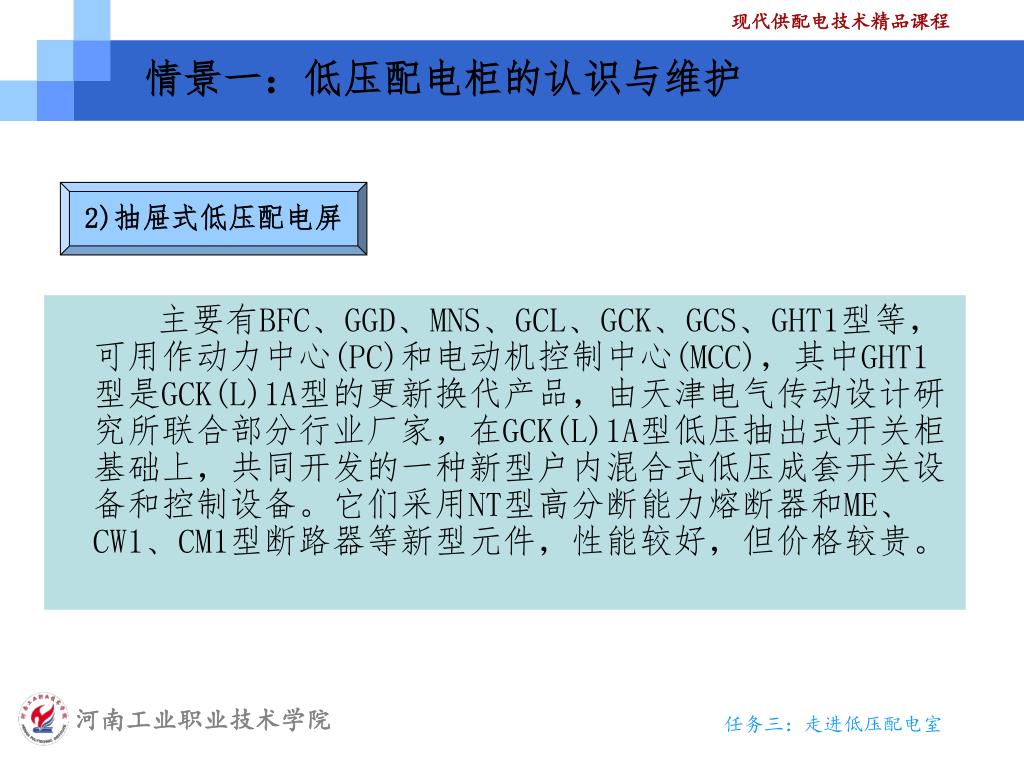

主要有低压配电屏(柜)有固定式和抽屉式两大类型。BFC、GGD、MNS、GCL、GCK、GCS、GHT1型等,可用作动力中心(PC)和电动机控制中心(MCC),其中GHT1型是GCK(L)1A型的更新换代产品,由天津电气传动设计研究所联合部分行业厂家,在GCK(L)1A型低压抽出式开关柜基础上,共同开发的一种新型户内混合式低压成套开关设备和控制设备。它们采用NT型高分断能力熔断器和ME、CW1、CM1型断路器等新型元件,性能较好,但价格较贵。

情景一:低压配电柜的认识与维护

2)抽屉式低压配电屏


另外,国外生产的低压柜中,有一种“插入式”结构。所谓“插入式”,其外型与抽屉式相近,每个单元也是独立分隔的空间,但只有面板而无抽屉。打开面板,各单元的元件布置清清楚楚,其主要元件(例如低压断路器)则采用插入式,更换时非常方便。由于不用抽屉,可大大降低造价。且元件插座比抽屉插头较少出现故障,因而可靠性更高。另外,国外生产的低压柜中,有一种“插入式”结构。所谓“插入式”,其外型与抽屉式相近,每个单元也是独立分隔的空间,但只有面板而无抽屉。打开面板,各单元的元件布置清清楚楚,其主要元件(例如低压断路器)则采用插入式,更换时非常方便。由于不用抽屉,可大大降低造价。且元件插座比抽屉插头较少出现故障,因而可靠性更高。

情景一:低压配电柜的认识与维护

GCS型低压抽屉式开关柜外形图。


低压配电屏装设在变电所的低压配电室 ,以向各个建筑物配电。而在各个建筑物内,通常还要装设动力和照明配电箱,以向各个用电设备配电。动力配电箱可用于向动力和照明设备配电;而照明配电箱主要用于照明配电,但也可配电给一些小容量的实验设备和家用电器。

情景一:低压配电柜的认识与维护

2.动力和照明配电箱

1)作用


按安装方式分,有靠墙式、挂墙式和嵌入式等。按安装方式分,有靠墙式、挂墙式和嵌入式等。

靠墙式是靠墙安装。挂墙式是挂墙明装(例如XL-3)。嵌入式是嵌墙暗装。

动力配电箱的型号一般标为XL(例如XL-15、XL-21、XL-25等),照明配电箱的型号一般标为XM(例如XM-7);如为嵌入式,有的在型号后面加“R”来表示,如XMR-7。

情景一:低压配电柜的认识与维护

2)动力和照明配电箱的类型:


终端组合电器是一种安装终端电器按安装方式分,有靠墙式、挂墙式和嵌入式等。(低压断路器、插座、开关等)的装置,一般用于额定电压为220V或380V、负载电流不大于100A的末端电路中,作为对用电电器和设备进行配电、控制,对线路过载、短路和漏电起保护作用的一种成套装置。

情景一:低压配电柜的认识与维护

3.终端组合电器

1)作用


结构特点: 按安装方式分,有靠墙式、挂墙式和嵌入式等。

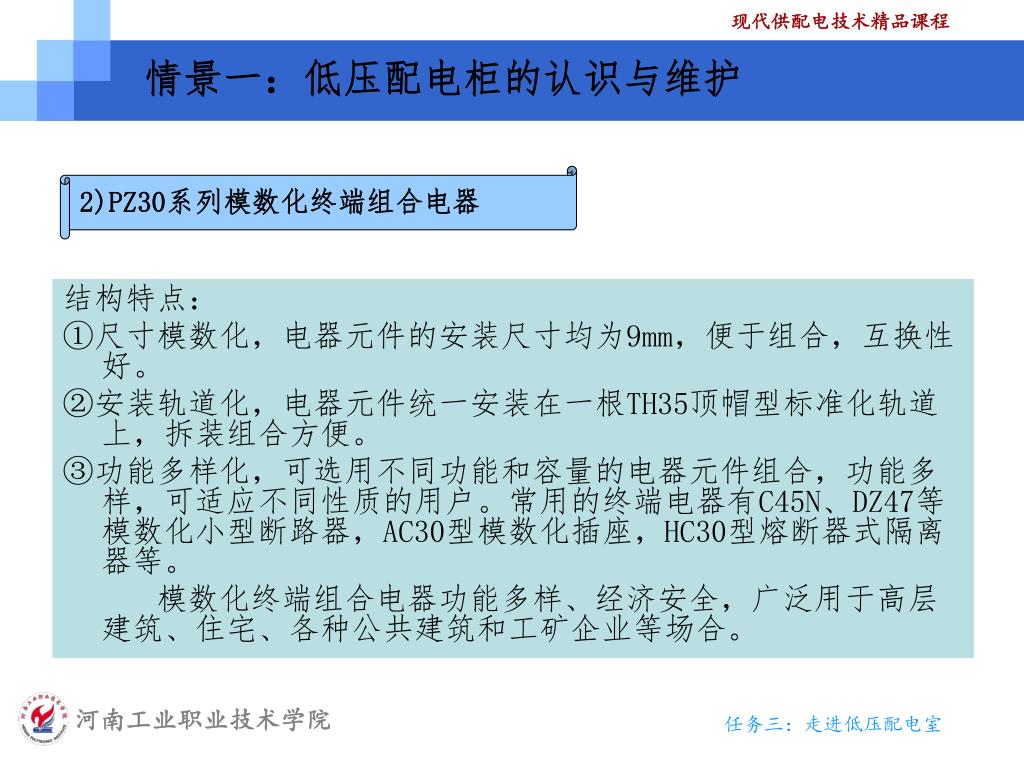

①尺寸模数化,电器元件的安装尺寸均为9mm,便于组合,互换性好。

②安装轨道化,电器元件统一安装在一根TH35顶帽型标准化轨道上,拆装组合方便。

③功能多样化,可选用不同功能和容量的电器元件组合,功能多样,可适应不同性质的用户。常用的终端电器有C45N、DZ47等模数化小型断路器,AC30型模数化插座,HC30型熔断器式隔离器等。

模数化终端组合电器功能多样、经济安全,广泛用于高层建筑、住宅、各种公共建筑和工矿企业等场合。

情景一:低压配电柜的认识与维护

2)PZ30系列模数化终端组合电器


情景二:低压电气设备的认识与维护按安装方式分,有靠墙式、挂墙式和嵌入式等。

一、知识目标

1、掌握各种低压电气设备的结构、工作原理、型号

2、掌握各种低压电气设备的选用

3、掌握各种低压电气设备的技术参数

二、能力目标

1、会根据要求正确选择低压电气设备

2、能分析与处理常见电气事故

3、了解低压电气设备运行与维护的要求


情景二:低压电气设备的认识与维护按安装方式分,有靠墙式、挂墙式和嵌入式等。

(一)低压熔断器

低压熔断器的类型:

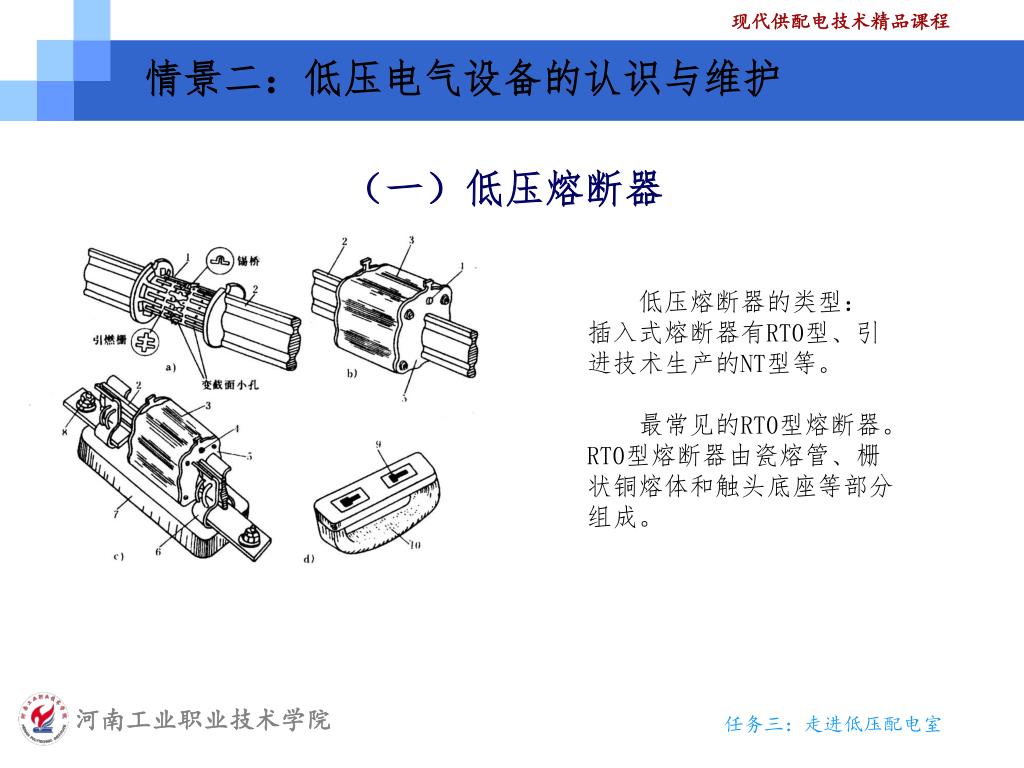

插入式熔断器有RT0型、引进技术生产的NT型等。

最常见的RT0型熔断器。

RT0型熔断器由瓷熔管、栅状铜熔体和触头底座等部分组成。


情景二:低压电气设备的认识与维护按安装方式分,有靠墙式、挂墙式和嵌入式等。

(二)低压开关设备

(1)低压刀开关

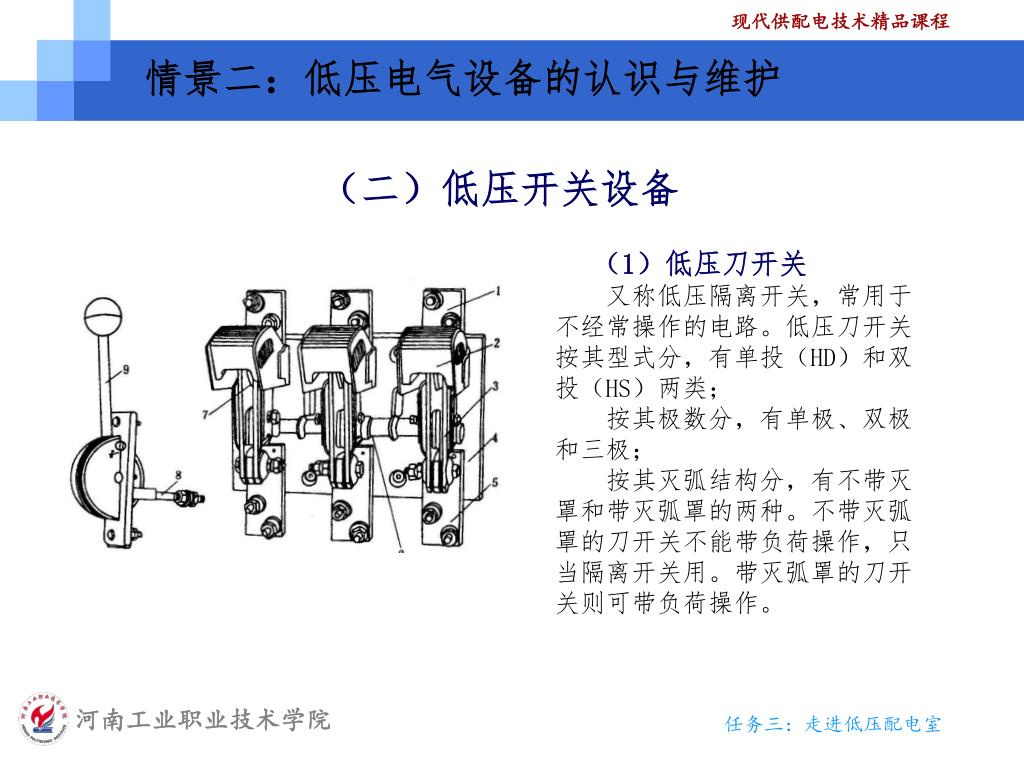

又称低压隔离开关,常用于不经常操作的电路。低压刀开关

按其型式分,有单投(HD)和双投(HS)两类;

按其极数分,有单极、双极和三极;

按其灭弧结构分,有不带灭罩和带灭弧罩的两种。不带灭弧罩的刀开关不能带负荷操作,只当隔离开关用。带灭弧罩的刀开关则可带负荷操作。


情景二:低压电气设备的认识与维护按安装方式分,有靠墙式、挂墙式和嵌入式等。

(2)刀熔开关

将刀开关的闸刀换为RT0型熔断器的熔管,就构成熔断器式刀开关(HR型),简称刀熔开关。

它兼有刀开关和熔断器的双重功能,有利于简化配电装置的结构。

(3)低压负荷开关

将刀开关与熔断器串联,装在金属盒内,就构成低压负荷开关(HH型),亦称铁壳开关。它兼有刀开关和熔断器的双重功能,也可以带负荷操作。


情景二:低压电气设备的认识与维护按安装方式分,有靠墙式、挂墙式和嵌入式等。

(三)低压断路器(QF)

低压断路器又称低压空气开关或自动空气断路器。

它既能带负荷通断电路,又可在失压、短路和过负荷时自动跳闸,其功能类似于高压断路器。

低压断路器按用途分类:配电用、电动机保护用、照明用和漏电保护用断路器。

配电用低压断路器按结构型式分:塑料外壳式(MCCB)和万能式(ACB)两大类。


情景三:低压配电线路认识与选择按安装方式分,有靠墙式、挂墙式和嵌入式等。

一、知识目标

1、掌握低压配电线路的类型及截面选择条件

2、掌握低压配电线路敷设方式及要求

二、能力目标

1、低压线路设计、敷设、检修能力

2、低压线路安装图制图、读图能力


情景三:低压配电线路认识与选择按安装方式分,有靠墙式、挂墙式和嵌入式等。

(一)低压电力线路的结线方式

低压电力线路基本的结线方式有放射式,树干式及链式等三种,其结线图如下:

放射式

树干式

链式

2

1

3


情景三:低压配电线路认识与选择按安装方式分,有靠墙式、挂墙式和嵌入式等。

低压电力线路常用的结线方式


有些机械加工车间,为了适应生产工艺的经常改变和设备位置的频繁调整,可采用变压器 —干线式结线。

情景三:低压配电线路认识与选择

它是一种特殊的树干式结线。在变压器低压侧不设低压配电屏,只在车间墙上装设低压断路器。


总干线采用载流量很大的母线,贯穿整个车间,再从总干线经低压断路器或熔断器引至各分干线。这样,大容量设备可直接接在总干线上,而小容量设备则接在分干线上,因此可非常灵活地适应设备位置的调整。总干线采用载流量很大的母线,贯穿整个车间,再从总干线经低压断路器或熔断器引至各分干线。这样,大容量设备可直接接在总干线上,而小容量设备则接在分干线上,因此可非常灵活地适应设备位置的调整。

但是干线检修或故障时停电范围大,供电可靠性不很高。

情景三:低压配电线路认识与选择


(二)室内线路的结构和敷设总干线采用载流量很大的母线,贯穿整个车间,再从总干线经低压断路器或熔断器引至各分干线。这样,大容量设备可直接接在总干线上,而小容量设备则接在分干线上,因此可非常灵活地适应设备位置的调整。

1、室内电力线路敷设的安全要求

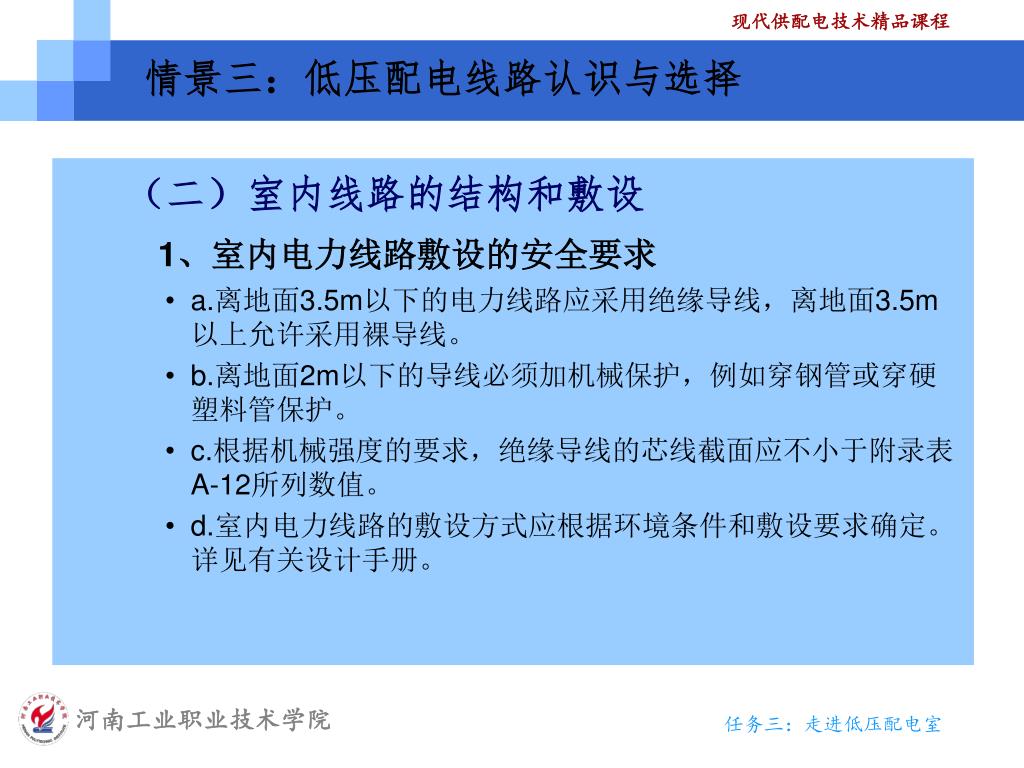

a.离地面3.5m以下的电力线路应采用绝缘导线,离地面3.5m以上允许采用裸导线。

b.离地面2m以下的导线必须加机械保护,例如穿钢管或穿硬塑料管保护。

c.根据机械强度的要求,绝缘导线的芯线截面应不小于附录表A-12所列数值。

d.室内电力线路的敷设方式应根据环境条件和敷设要求确定。详见有关设计手册。

情景三:低压配电线路认识与选择


2总干线采用载流量很大的母线,贯穿整个车间,再从总干线经低压断路器或熔断器引至各分干线。这样,大容量设备可直接接在总干线上,而小容量设备则接在分干线上,因此可非常灵活地适应设备位置的调整。、绝缘导线

绝缘导线按线芯材料分,有铜芯和铝芯两种。

与铝导体相比,铜导体在机械强度和载流量等方面都具有显著的优势。

绝缘导线按其外皮的绝缘材料分橡皮绝缘和塑料绝缘两种。塑料绝缘导线绝缘性能良好,且价格较低,在户内明敷或穿管敷设时可取代橡皮绝缘导线。但塑料绝缘在高温时易软化,在低温时又变硬变脆,故不宜在户外使用。

情景三:低压配电线路认识与选择


3总干线采用载流量很大的母线,贯穿整个车间,再从总干线经低压断路器或熔断器引至各分干线。这样,大容量设备可直接接在总干线上,而小容量设备则接在分干线上,因此可非常灵活地适应设备位置的调整。、裸母线和母线槽

室内常用的裸母线为TMY型硬铜母线和LMY型硬铝母线。

在干燥、无腐蚀性气体的高大厂房内,当工作电流较大时,可采用TMY型硬铜母线和LMY型硬铝母线作载流干线。按规定,裸导线A、B、C三相涂漆的颜色分别对应为黄,绿、红三色。

情景三:低压配电线路认识与选择


4总干线采用载流量很大的母线,贯穿整个车间,再从总干线经低压断路器或熔断器引至各分干线。这样,大容量设备可直接接在总干线上,而小容量设备则接在分干线上,因此可非常灵活地适应设备位置的调整。、室内电力线路常用的敷设方式

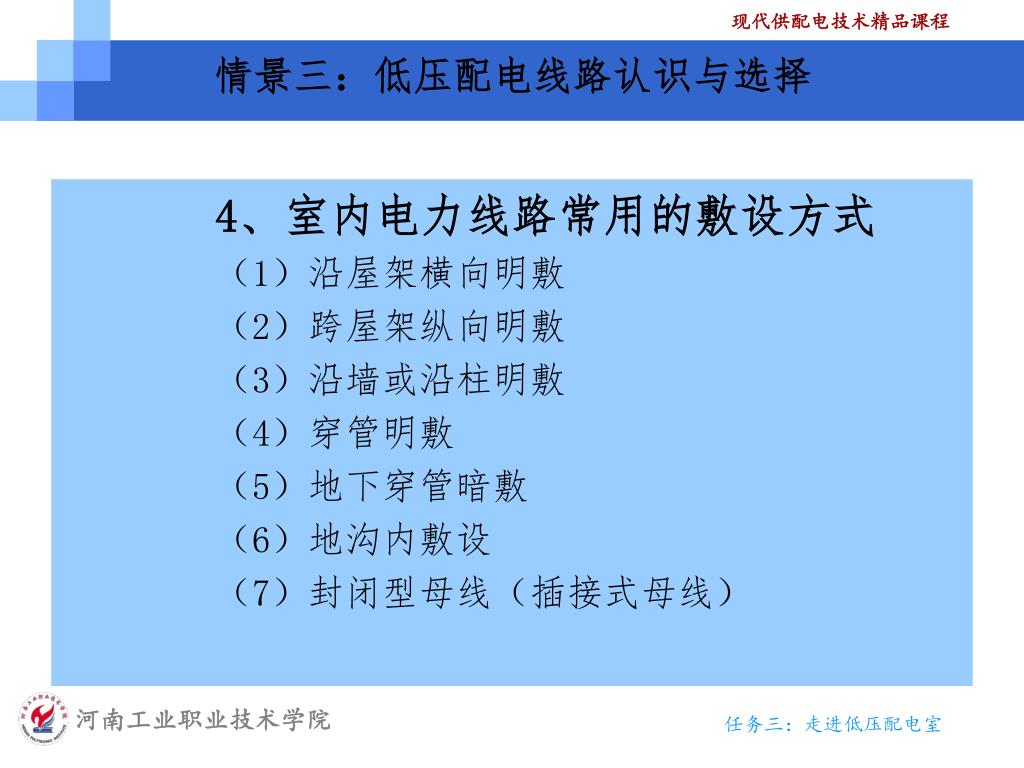

(1)沿屋架横向明敷

(2)跨屋架纵向明敷

(3)沿墙或沿柱明敷

(4)穿管明敷

(5)地下穿管暗敷

(6)地沟内敷设

(7)封闭型母线(插接式母线)

情景三:低压配电线路认识与选择


情景三:低压配电线路认识与选择总干线采用载流量很大的母线,贯穿整个车间,再从总干线经低压断路器或熔断器引至各分干线。这样,大容量设备可直接接在总干线上,而小容量设备则接在分干线上,因此可非常灵活地适应设备位置的调整。

(三)电气动力平面布线图

电气动力平面布线图是表示供电系统对动力设备配电的电气平面布线图。

所谓电气平面布线图,就是在建筑平面图上,应用国家标准规定的有关图形符号和文字符号,按照电气设备的安装位置及电气线路的敷设方式、部位和路径绘出的电气布置图。
