Энергосберегающее отопление + система вентиляции эффективно утепленных объектов

1. Энергосберегающее отопление + система вентиляции эффективно утепленных объектов

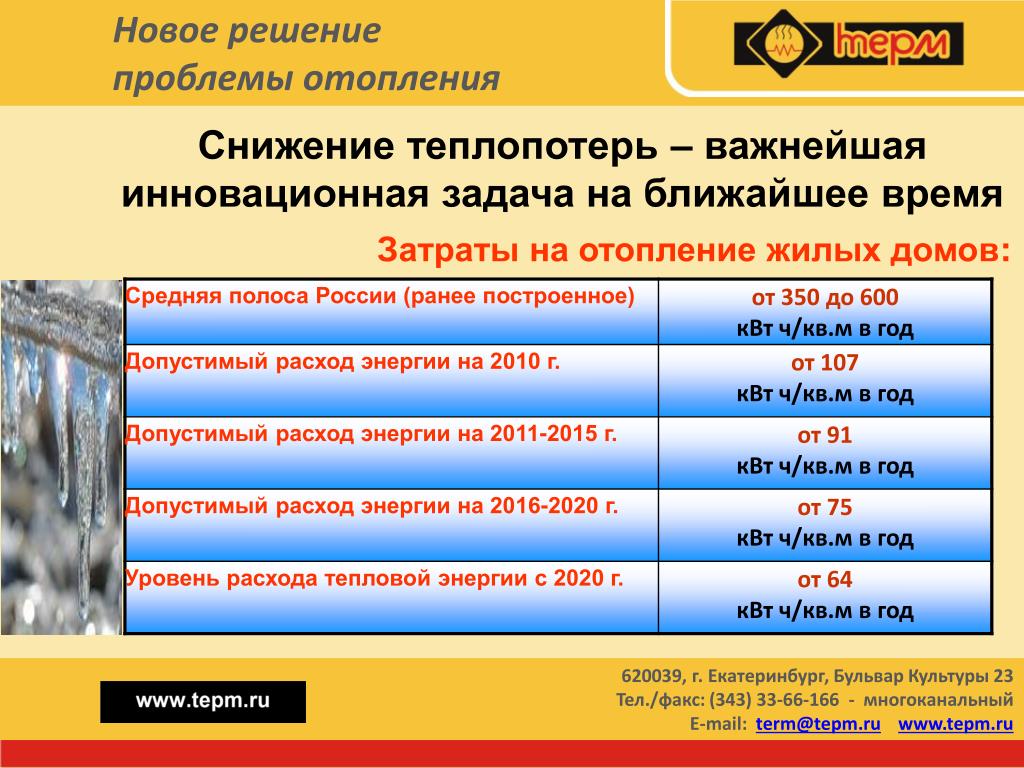

2. Снижение теплопотерь – важнейшая инновационная задача на ближайшее время Затраты на отопление жилых домов:

3. Подойдем к проблеме по-новому

4. Современный подход к снижению расходов на отопление • Замена центрального отопления и ГВС – электоотоплением и электроподогревом воды • Применение экологичных плинтусных электроконвекторов «Терм» • Использование системы отключения нагрузок по приоритетам с помощью специальных контроллеров • Эффективное утепление зданий (стены, окна), в соответствие со СНиП по теплозащите • Применение локальных воздушных рекуператоров (обеспечивает снижение теплопотерь на (30 – 50)% • Использование аккумуляционных свойства перекрытий здания и стен при подогреве пола с использованием льготного «ночного» тарифа оплаты электроэнергии.

5. Современные технологии строительства и утепления фасадов – позволяют сделать неожиданные выводы

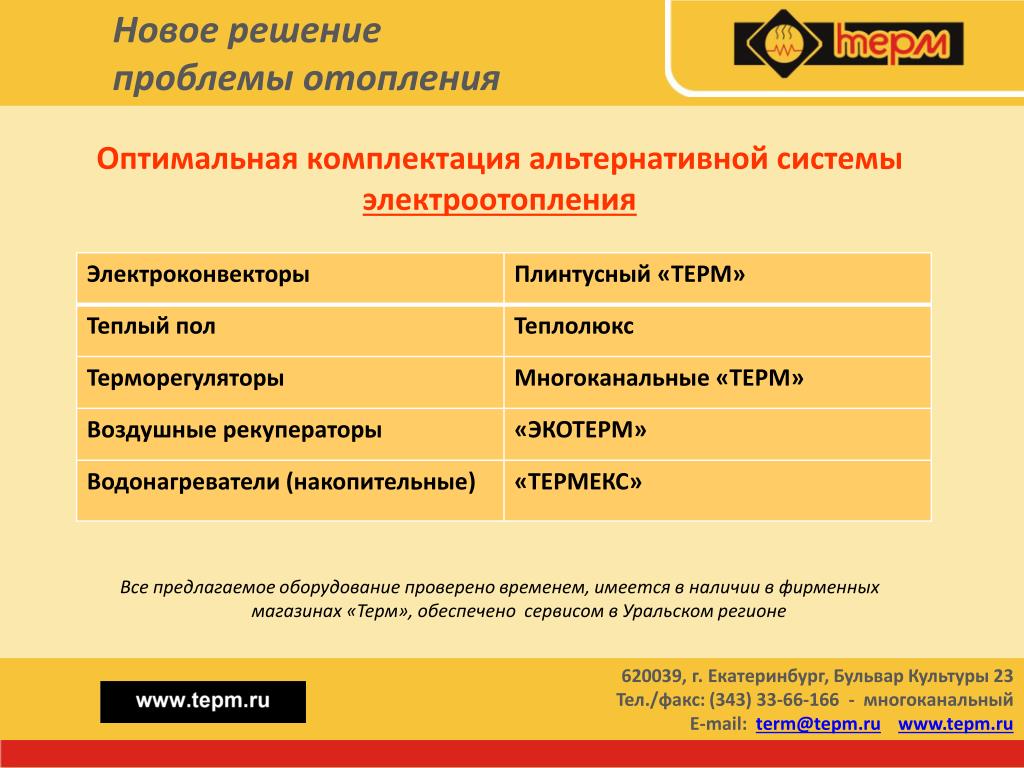

6. Оптимальная комплектация альтернативной системы электроотопления Все предлагаемое оборудование проверено временем, имеется в наличии в фирменных магазинах «Терм», обеспечено сервисом в Уральском регионе

7. В современных зданиях резко возрастает доля теплопотерь через вентиляцию 60% Допустимый расход энергии кВт*час\м2 в год Главный источник теплопотерь в современном доме - это вентиляция!

8. Телопотери

9. Энергосбережение и качество микроклимата помещений В современных утепленных зданиях теплопотери на естественную вентиляцию составляют: 65…80%

10. Качество воздуха в помещениях современного города Причины неудовлетворительного качества воздуха По данным Всемирной Организации Здравоохранения

11. Проблема герметичности современных энергосберегающих конструкций окон Полностью утеплив дом мы лишились свежего воздуха! Вместе с герметичностью пришли проблемы! • Частые «опрокидывания» общедомовой системы вентиляции • Запахи соседей с мощной кухонной вытяжкой • Неоткуда браться свежему воздуху отсюда чрезмерно сухой или влажный воздух. • Нет притока то и нет вытяжки появляются плесень на потолке в ванной и плачущие окна (конденсат) • Холодный воздух при проветривании(сквозняки, простуды)

12. Последствия недостатков системы вентиляции – постепенное повышение влажности, получившее на Западе наименование Sick building syndrome (Синдром закрытых помещений) Относительная влажность [%] Влажность воздуха [g/m3] По данным Всемирной Организации Здравоохранения

13. Комфорт в помещении - сочетание оптимальной влажности и температуры % 100 90 80 70 60 50 40 30 20 10 Относительная влажность воздуха 12 14 16 18 20 22 24 26 28°C Температура высокая влажность Sick building syndrome Комфортные условия переносимые условия невыносимо сухо

14. Примеры различных стадий проявлений плесневого грибка Последствия постепенного переувлажнения внутреннего микроклимата Sick building syndrome (Синдром закрытых помещений)

15. Современные окна: благо или проблема? Нормы воздухопроницаемости окон жилых зданий (согласно СНиП 23-02-2003) Т.е. через каждое окно поступает не более 6-7кг/м2 ч свежего воздуха Воздухообмен квартиры должен быть не менее 3м3/ч/1м2 жилой площади (согласно СНиП 2.08.01-89 «Жилые здания») Для комнаты площадью 20м2 воздухообмен должен быть 60м3/ч • Необходимые вынужденные меры: • ручное проветривание каждый час • щелевые клапаны в окнах • приточные клапаны в наружных стенах

16. Наиболее распространенные варианты обеспечения притока наружного воздуха Регулярное ручное проветривание Щелевые оконные клапаны Приточный клапан в наружной стене Приточная система вентиляции

17. Разберем плюсы и минусы предложенных вариантов: • Открытые окна • Холодный свежий воздух (Затраты на подогрев приточного воздуха) • Неочищенный свежий воздух • Невозможность автоматического проветривания • Пыль • Шум • Приточные оконные клапаны • - Это те щели в окнах которые были предусмотрены СНиПом и от которых вы решили избавиться установив пластиковые окна. • Пыль • Шум • Холодный свежий воздух (Затраты энергии на подогрев приточного воздуха) • Приточные клапаны • Холодный свежий воздух (Затраты энергии на подогрев приточноговоздуха) • Нет реальной регулировки объемов приточного воздуха. • На 1 комнату рекомендуют устанавливать 1 клапан. • Классическая система приточной вентиляции • Обязательный нагрев воздуха (Дополнительные затраты на электричество) • Система разветвленных воздуховодов • Шум • Первоначальная стоимость

18. Актуальные задачи энергосбережения ВЫВОД: Все применяемые варианты требуют существенных затрат на подогрев поступающего вентиляционноговоздуха

19. Различные решения проблем вентиляции современных квартир

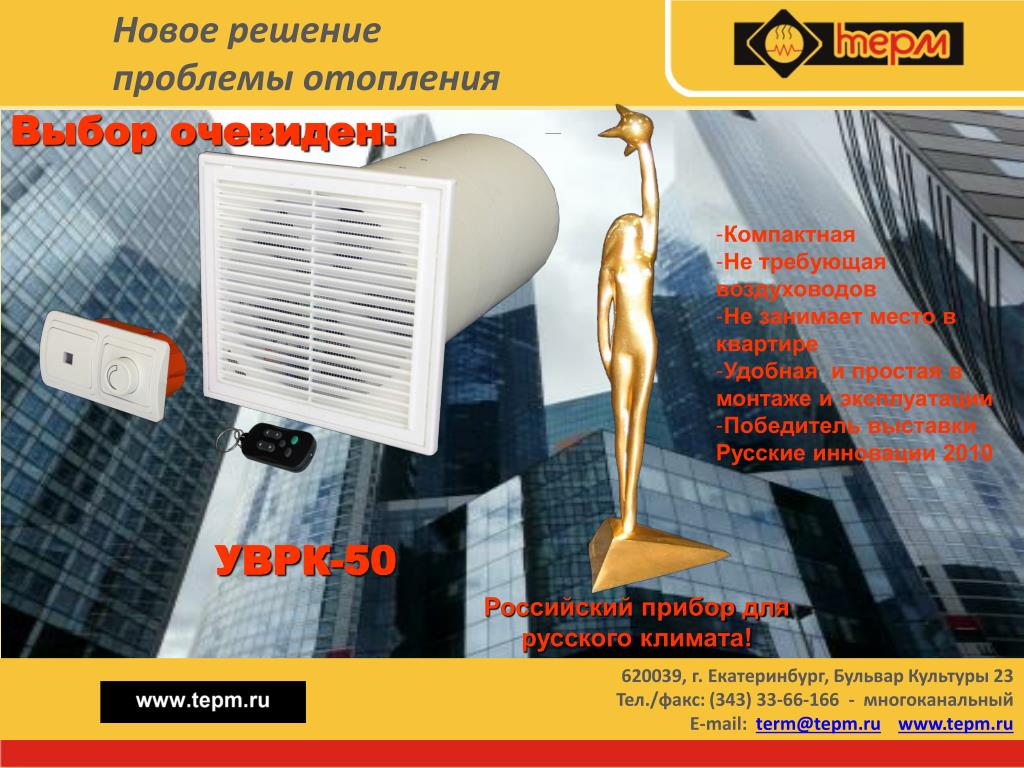

20. Выбор очевиден: УВРК-50 • Компактная • Не требующая воздуховодов • Не занимает место в квартире • Удобная и простая в монтаже и эксплуатации • Победитель выставки Русские инновации 2010 Российский прибор для русского климата!

21. Приточно-вытяжное устройство с регенератором УВРК-50 Новый подход к вентиляции

22. Технология: естественно, как само дыхание • Теплообмен между удаляемым и свежим воздухом в неподвижном регенераторе - морозоустойчивость, эффективность, простота На сильном морозе: тепло выдыхаемого воздуха частично отдается шарфику. При вдохе тепло и влага возвращаются вдыхаемому воздуху.

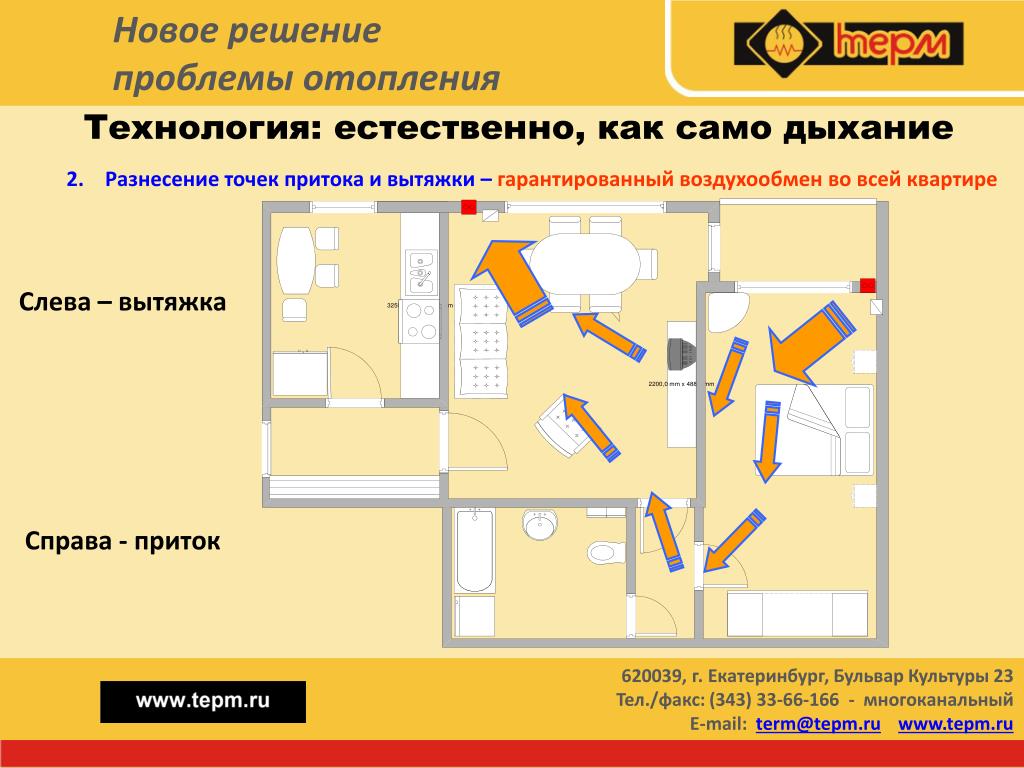

23. Технология: естественно, как само дыхание • Разнесение точек притока и вытяжки – гарантированный воздухообмен во всей квартире Слева – вытяжка Справа - приток

24. Именно так и работает прибор Только вместо шарфика – высокоэффективный теплообменник регенератор А вместо легких – реверсивный вентилятор

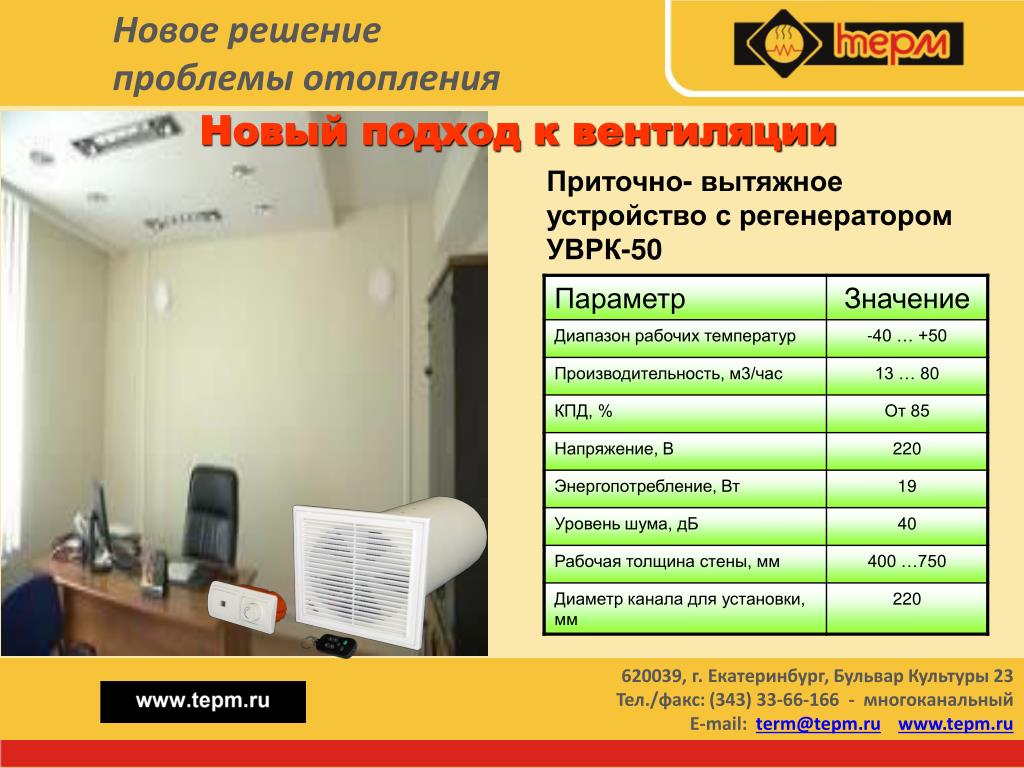

25. Новый подход к вентиляции Приточно- вытяжное устройство с регенератором УВРК-50

26. ТЕХЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ ЭЛЕКТРООТПЛЕНИЯ ДОМА 5.4.5. ДЛЯ «ТЕРМ» И «ЭКОТЕРМ» Вентиляционные приборы с регенератором уже активно внедряют в строительство энергоэффективных зданий 1. Система прямого электрического отопления с покомнатным автоматическим поддержанием температуры. 2. Используемое электрооборудование: -Теплые полы российского производства. - Электроконвекторы российского производства. 3. Для мест общего пользования использовать антивандальные электрообогреватели (теплый пол «Теплолюкс») 4. Вентиляция кухонь, ванных, туалетов вытяжная естественная через вентиляционные каналы на крышу дома с установкой отсекающих электроклапанов. Приток через воздушные регенераторы УВРК-50 5. Ограждающие конструкции – класс В, теплопотери – 62 кВт.час\м2в год. Со стоимостью создания системы электрического отопления «под ключ 1500 руб.за 1 м2» 6. Выделяемая мощность – 15 кВт на квартиру. (800 кВт на дом).

27. Если вы беспокоитесь о качестве воздуха которым вы дышите звоните по телефону (343) 33-66-166 или приходите к нам в офис по ул.Бульвар культуры 23., г. Екатеринбург
