Sensor temperatur

Sensor Temperatur

Kelompok 3

--Miki tri susanto1102480

--RakmanendroHutabarat1102507

--Robby cahyadinata1102498

--Bobicandra1106961

--Lilissuryahartono1102445


Thermistor thermal resistor

Thermistor—thermal resistor

  • Thermistor atau thermal resistor adalah suatu jenis resistor yang sensitive terhadap perubahan suhu. Prinsipnya adalah memberikan perubahan resistansiyang berbandingterbalikdengan perubahan suhu. Perubahan resistansi yang besar terhadap perubahan suhu yang relatif kecil menjadikan termistor banyak dipakai sebagai sensor suhu yang memiliki ketelitian dan ketepatan yang tinggi.


Sambungan

Sambungan…..

  • Fungsi : mengubahstimulasisuhumenjadiresistansi/hambatanlistrik yang berbandingterbalikdenganperubahansuhu.

  • Thermistors dapat diklasifikasikan menjadi dua jenis, resistansi meningkat dengan meningkatnya suhu, dan perangkat yang disebut koefisien temperatur positif ( PTC ) thermistor, atau posistor . Jika negatif, resistensi menurun dengan meningkatnya suhu, dan perangkat yang disebut koefisien suhu negatif ( NTC ) termistor.


Karakteristik thermistor

KarakteristikThermistor

  • Sifatdankarakteristikresistandalamprosespembagianarusdantegangandigunakandalamcarakerja sensor.

  • Semakintinggitemperaturmakaresistansiakansemakinmengecil. Hal inilah yang digunakan sensor untukmembagiarusdantegangan.


Sambungan1

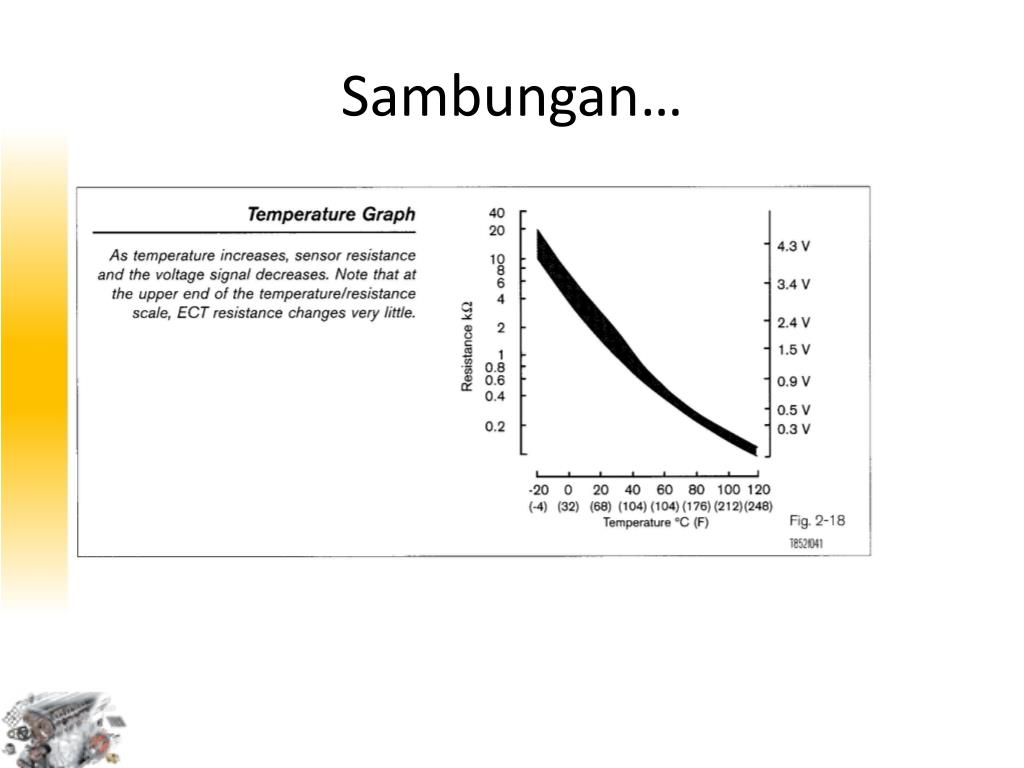

Sambungan…


Thermistor pada efi

Thermistorpada EFI


Engine coolant temperature ect sensor

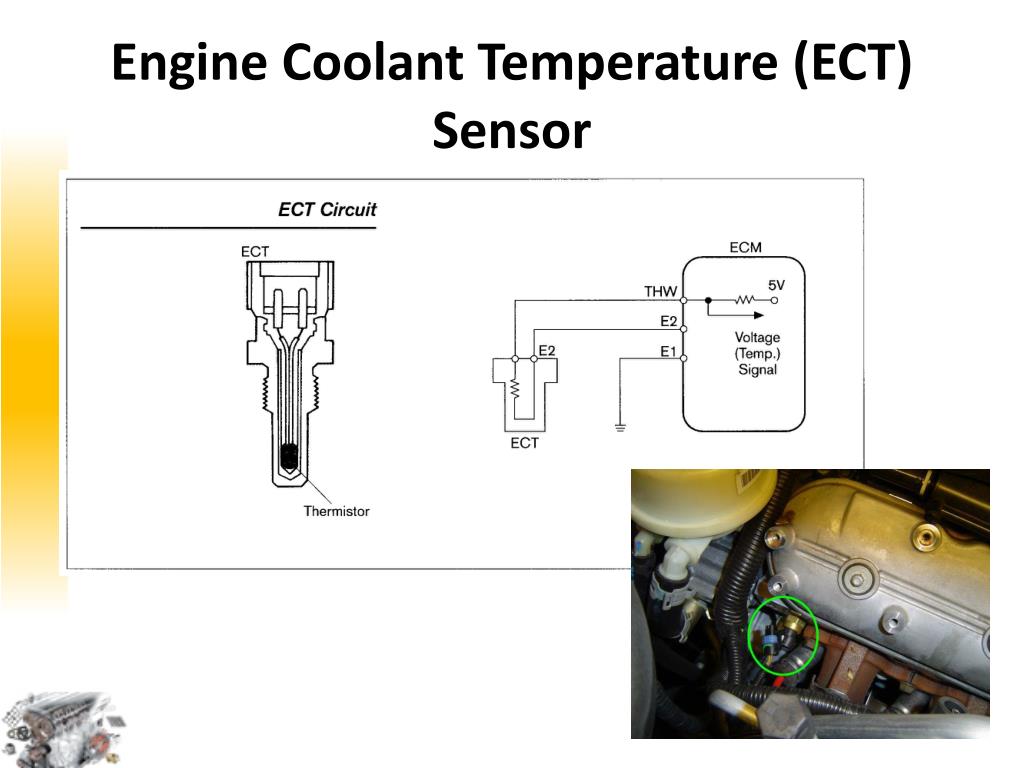

Engine Coolant Temperature (ECT) Sensor


Sambungan2

Sambungan…

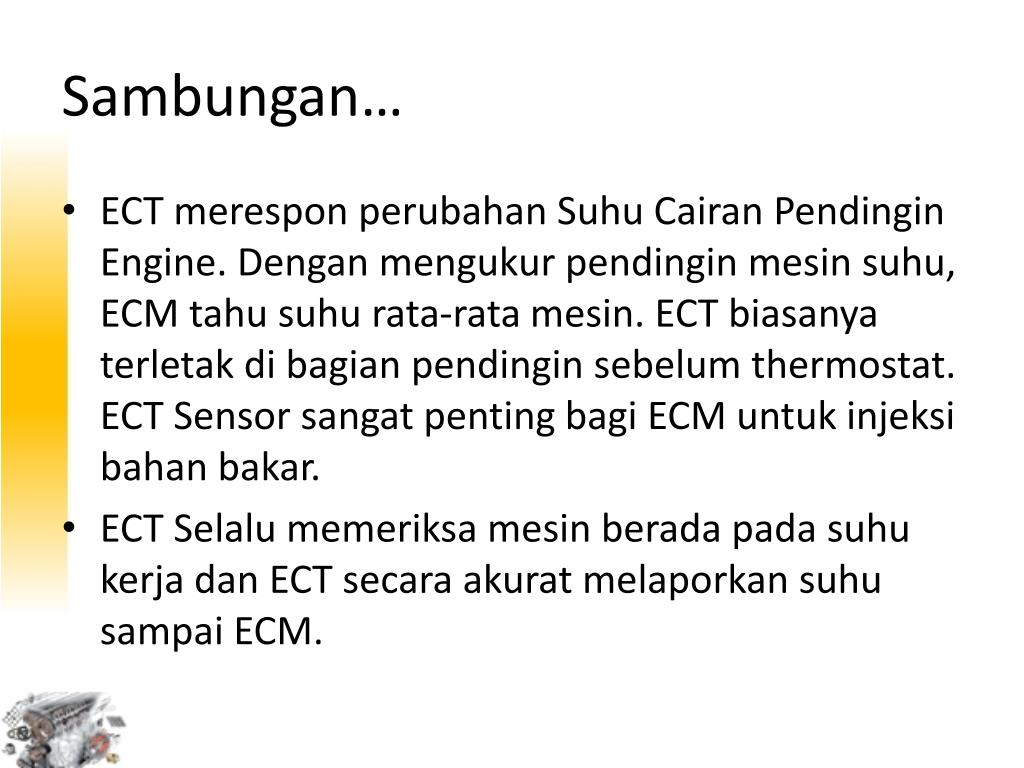

  • ECT merespon perubahan Suhu Cairan Pendingin Engine. Dengan mengukur pendingin mesin suhu, ECM tahu suhu rata-rata mesin. ECT biasanya terletak di bagian pendingin sebelum thermostat. ECT Sensor sangat penting bagiECM untuk injeksi bahan bakar.

  • ECT Selalu memeriksa mesin berada pada suhukerja dan ECT secara akurat melaporkan suhu sampai ECM.


In take air temperature iat sensor

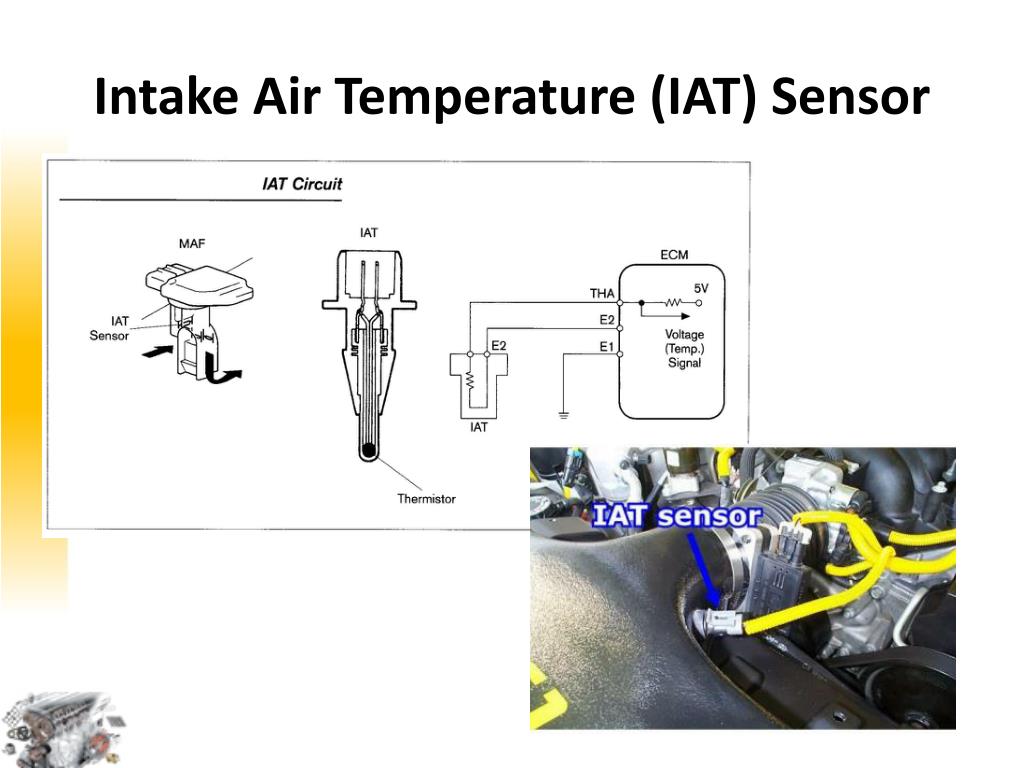

Intake Air Temperature (IAT) Sensor


Sambungan3

Sambungan…

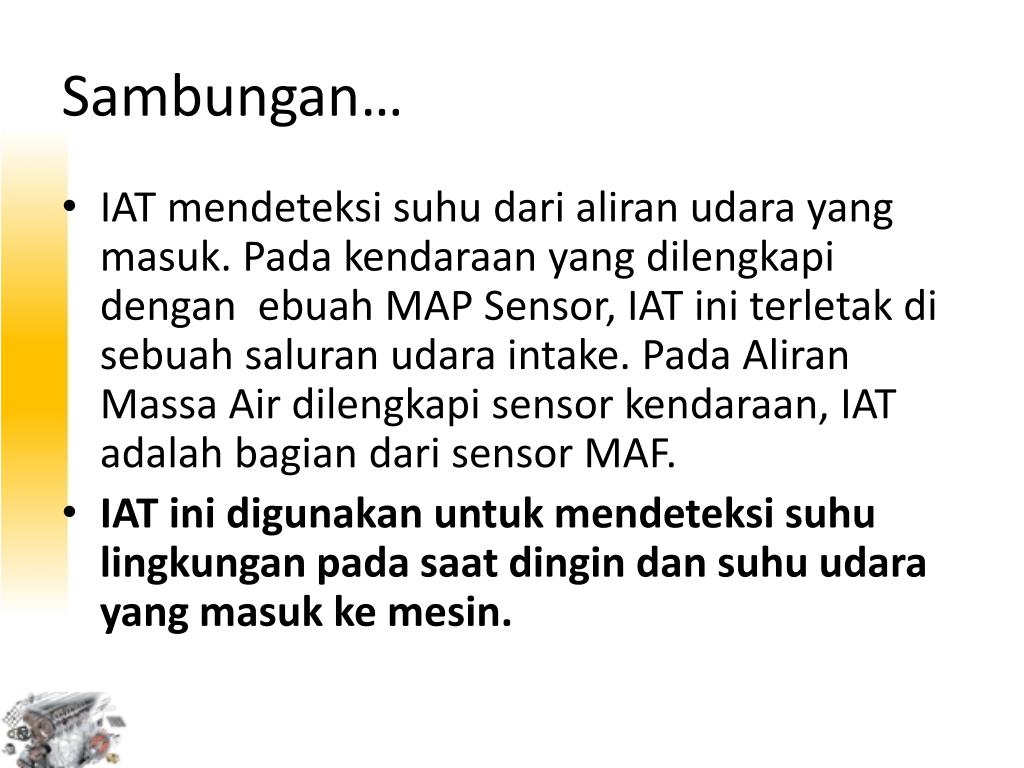

  • IAT mendeteksi suhu dari aliran udara yang masuk. Pada kendaraan yang dilengkapi dengan ebuah MAP Sensor, IAT ini terletak di sebuah saluran udara intake. Pada Aliran Massa Air dilengkapi sensor kendaraan, IAT adalah bagian dari sensor MAF.

  • IAT ini digunakan untuk mendeteksi suhu lingkungan pada saat dingin dan suhu udara yang masukke mesin.


Exhaust gas recirculation egr sensor suh u

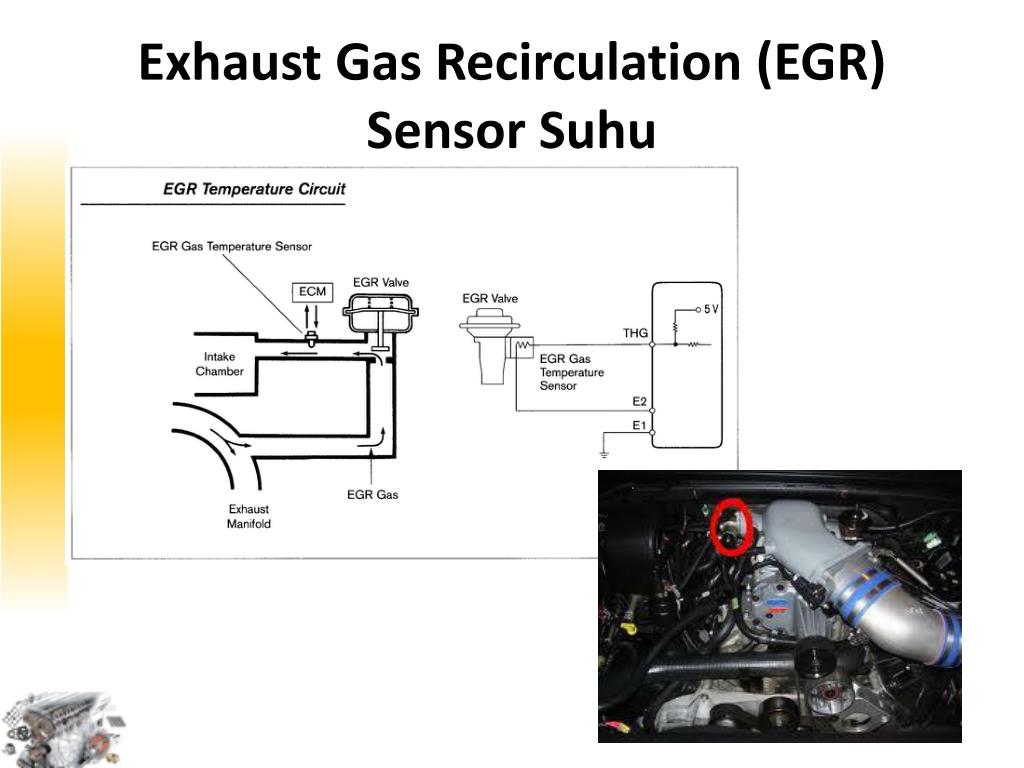

Exhaust Gas Recirculation (EGR) Sensor Suhu


Sambungan4

Sambungan…

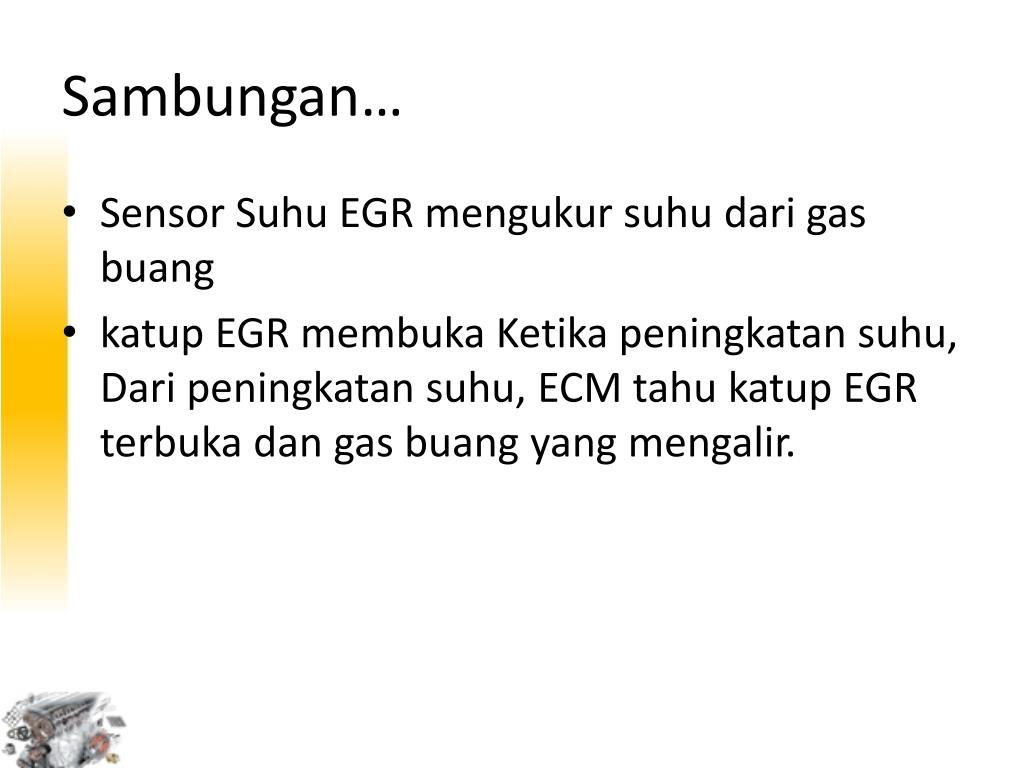

  • Sensor Suhu EGR mengukur suhu dari gas buang

  • katup EGR membukaKetika peningkatan suhu, Dari peningkatan suhu, ECM tahu katup EGR terbuka dan gas buang yang mengalir.


Operation temperatur sensor

Operation Temperatur Sensor

  • Ketika sensor dingin, perlawanan dari sensor adalah tinggi, dan sinyal tegangan tinggi. Ketikasensor menghangat, tetes resistensi dan penurunan sinyal tegangan. Dari tegangan sinyal, ECM dapat menentukan suhu pendingin, udara masuk, atau gas buang suhu. Kawat ground dari sensor suhu selalu di ECU biasanya terminal E2

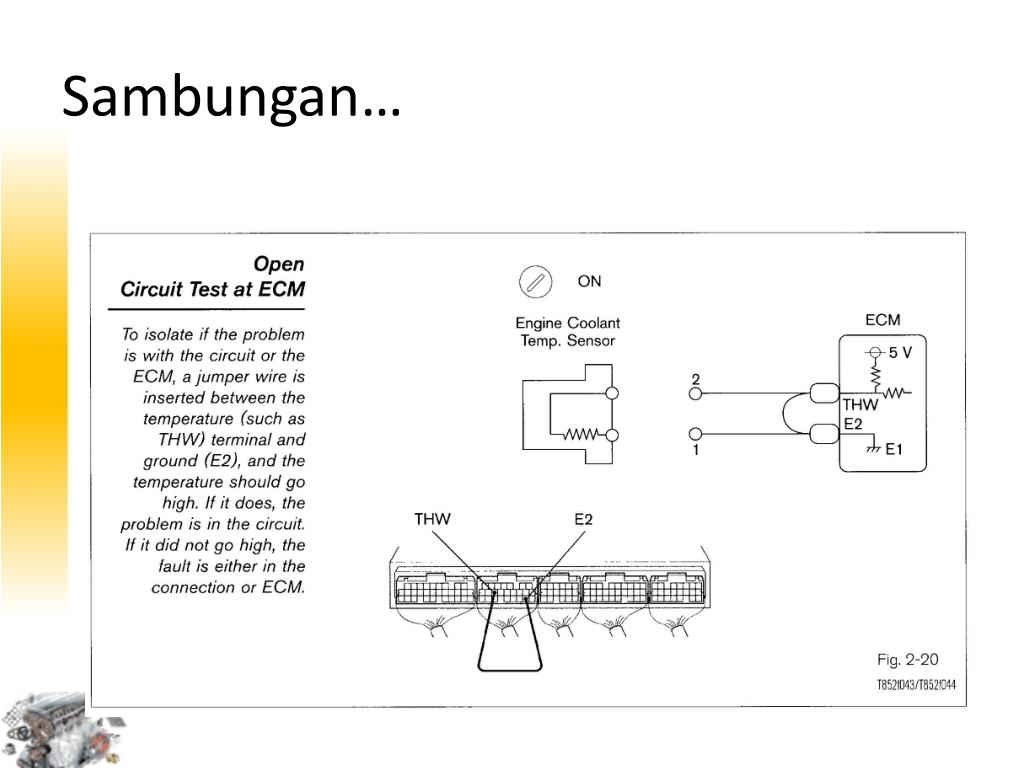

Sambungan5

Sambungan…


Sambungan lagi

Sambunganlagi …

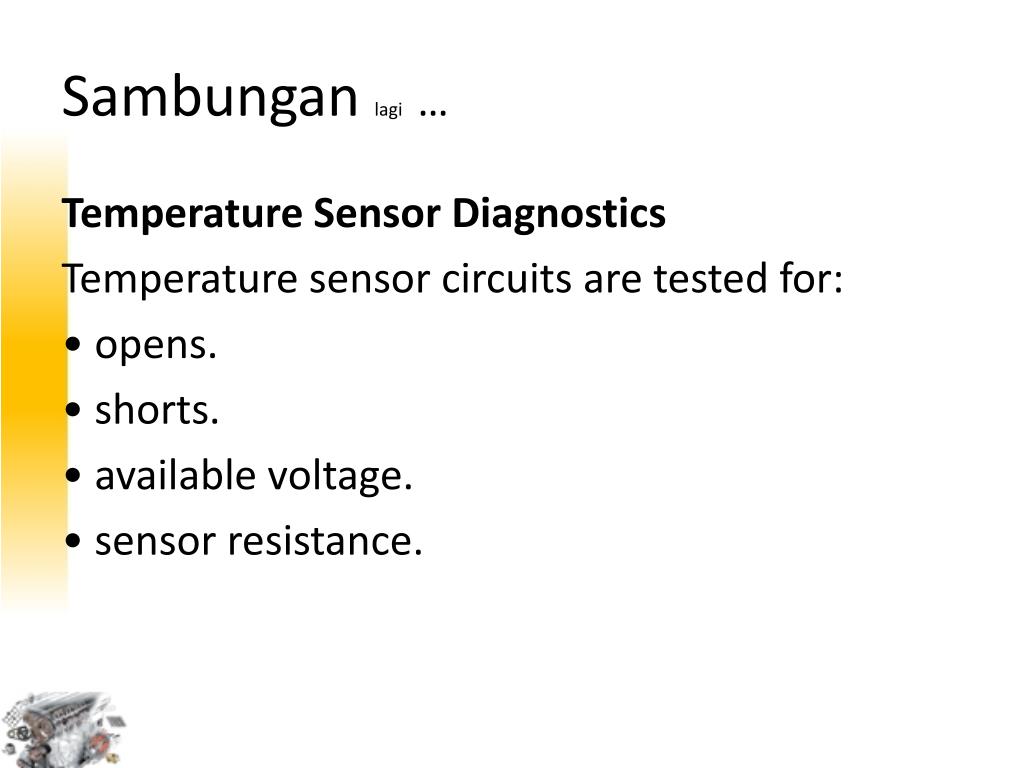

Temperature Sensor Diagnostics

Temperature sensor circuits are tested for:

• opens.

• shorts.

• available voltage.

• sensor resistance.


Masih sambungan

MasihSambungan…

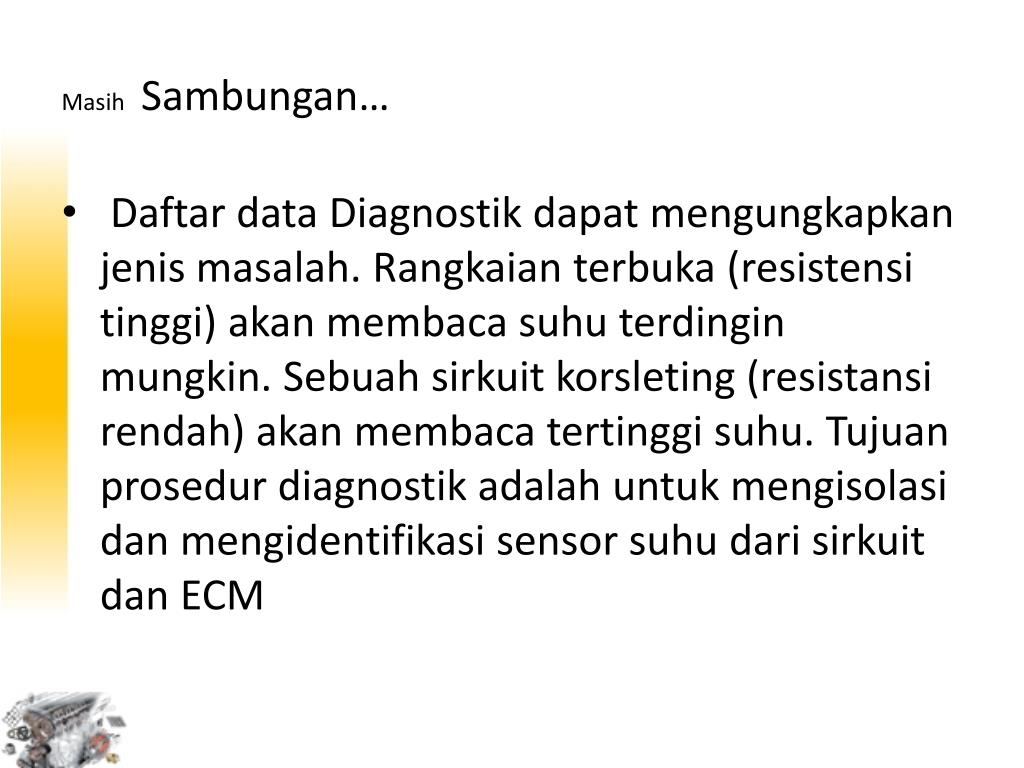

  • Daftar data Diagnostik dapat mengungkapkan jenis masalah. Rangkaian terbuka (resistensi tinggi) akan membaca suhu terdingin mungkin. Sebuah sirkuit korsleting (resistansi rendah) akan membaca tertinggi suhu. Tujuan prosedur diagnostik adalah untuk mengisolasi dan mengidentifikasi sensor suhu dari sirkuit dan ECM


Sambungan juga

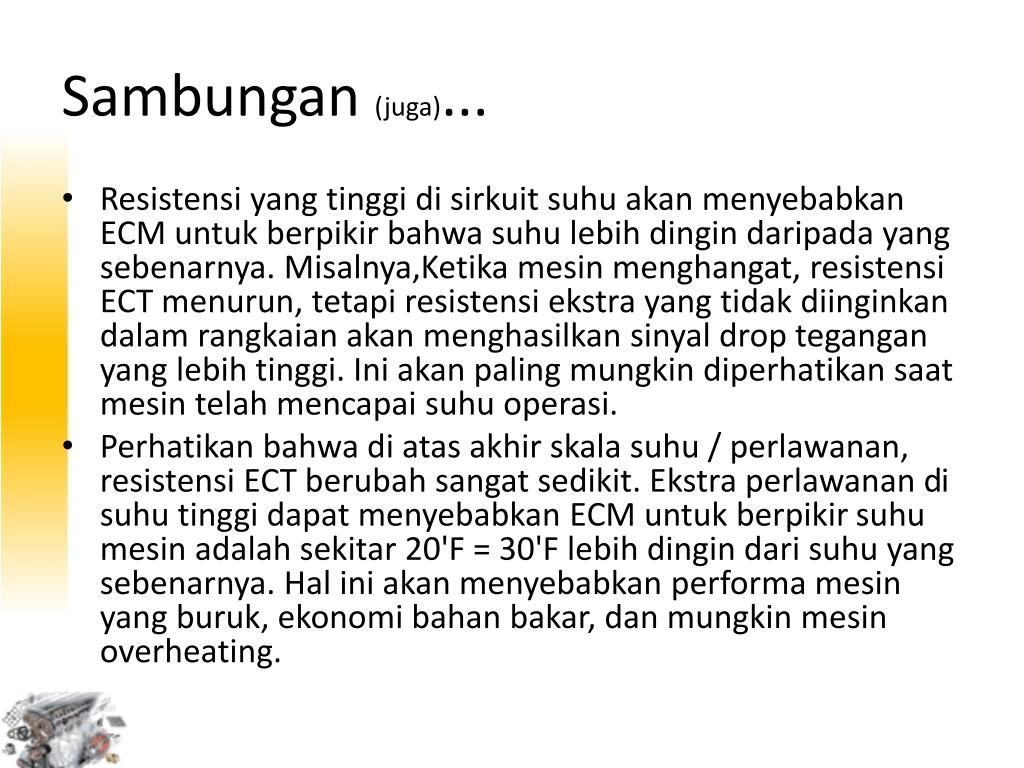

Sambungan(juga)...

  • Resistensi yang tinggi di sirkuit suhu akan menyebabkan ECM untuk berpikir bahwa suhu lebih dingin daripada yang sebenarnya. Misalnya,Ketikamesin menghangat, resistensi ECT menurun, tetapi resistensi ekstra yang tidak diinginkan dalam rangkaian akan menghasilkan sinyal drop tegangan yang lebih tinggi. Ini akan paling mungkin diperhatikan saat mesin telah mencapai suhu operasi.

  • Perhatikan bahwa di atas akhir skala suhu / perlawanan, resistensi ECT berubah sangat sedikit. Ekstra perlawanan disuhu tinggi dapat menyebabkan ECM untuk berpikirsuhu mesin adalah sekitar 20'F = 30'F lebih dingin dari suhu yang sebenarnya. Hal ini akan menyebabkan performa mesin yang buruk, ekonomi bahan bakar, dan mungkin mesin overheating.


Sensor temperatur

Jadi…..

  • Temperatur sensor pada Engine yang menggunakan EFI bertujuanuntukmencegahperforma mesin yang buruk, pemborosan bahan bakar, dan mencegah mesin overheating.


Akhirnya

Akhirnya ….

Thank you

Merci

Tarimokasih

Horas-Mauliate

Matursuwun
