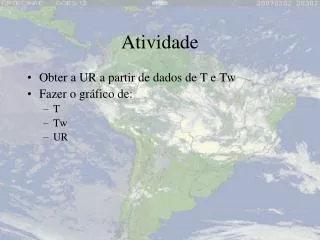

  1. Atividade • Obter a UR a partir de dados de T e Tw • Fazer o gráfico de: • T • Tw • UR

  2. UR (%) Temperatura, Tw (oC) Hora (GMT)

  3. Calcular a umidade relativa • A pressão de vapor de saturação do ar em São Paulo à temperatura de 25oC é de 31,7hPa. • Qual é a umidade relativa se a pressão de vapor num determinado momento é de 25,2hPa?

  4. Variação temporal da umidade do ar - escala diária Na escala diária praticamente não há variação de “Td” ao longo do dia. Entretanto, a UR varia continuamente ao longo do dia, chegando ao valor mínimo no horário de Tmax e a um valor máximo a partir do momento em que a temperatura se aproxima do ponto de orvalho (Td). Desse modo, a UR tem uma variação inversa à da temperatura do ar (T), como pode-se observar na figura acima.

  5. Variação temporal da umidade do ar - escala anual Na escala anual, a UR média mensal acompanha basicamente o regime de chuvas, pois havendo água na superfície haverá vapor d´água no ar. Observa-se na figura que a UR média mensal é maior na estação chuvosa e menor na estação seca.

  6. Variação espacial da umidade do ar Também segue o regime de chuvas das regiões. No estado de São Paulo a UR média anual é maior na faixa litorânea e menor no norte e noroeste do estado.

  7. Umidade Relativa do ar Temperatura do ar Higrógrafos mecânicos Os higrógrafos mecânicos, normalmente associados ao termógrafo bimetálico, usam como elemento sensor, para umidade do ar, o cabelo humano, o qual tem a propriedade de se dilatar e contrair em função da umidade do ar. Esses equipamentos são empregados para a obtenção de medidas contínuas nas estações meteorológicas convencionais e registram os valores de UR no higrograma. Esse equipamento requer calibrações freqüentes, pois o cabelo vai perdendo elasticidade com o tempo.

  8. Referências • PEREIRA, A.R.; ANGELOCCI, L.R.; SENTELHAS, P.C. Agrometeorologia: Fundamentos e Aplicações Práticas. Guaíba: Agropecuárias, 2002. 465p. • INMet: http://www.inmet.gov.br/ • Ahrens: Meteorology Today

  9. MÉTODOS DE MEDIÇÃO PSICRÔMETRO: São 2 termômetros juntos, um deles mergulhado em uma gaze molhada e o outro seco. São chamados de termômetros de bulbo úmido e seco. O bulbo úmido é posto a se esfriar por evaporação. E a diferença dos 2 termômetros é tabelada como mostra a figura.

  10. HIGRÔMETRO Este é o aparelho mais utilizado para se medir UR. È feito normal/e de cabelo humano, que se expande cerca de 2.5% quando úmido. Há também Higrômetro do ponto de orvalho.

  11. ORVALHO, GEADA E NEVOEIROS ORVALHO & GEADA Em noites calmas e claras, objetos próximos à superfícies perdem calor rapidamente por irradiância IV. A superf. se esfria + rapidamente que o ar adjacente e ao entrar em contato. Eventualmente, se esfria até a saturação, e o vapor dentro deste se condensa sobre a mesma superf. Este é o pto. de orvalho. Se for até próximo a zero grau, há a formação da geada, que pode tanto ser por congelamento do orvalho como por sublimação. Alguma superfícies perdem calor mais facilmente, tais como gramados, carros, etc. No abrigo o termômetro pode estar até 2-3oC mais quente.

  12. Quando há nuvens, estas bloqueiam a perda de IV e a formação de ambos é retardada ou cancelada. Orvalho e geadas estão associados com as Altas Pressões: anticiclones. Geada branca vs geada negra. Núcleos de Condensação (CCN) Os aerossóis podem servir de núcleos de condensação onde ocorre a mudança de fase do vapor para o líquido. Na atmosfera, esta mudança pode se dar ao nível do solo, na formação de nevoeiros, por ex., ou no nível de condensação por levantamento (NCL).

  13. Nevoeiro/Neblina/Nevoa Qdo a visibilidade fica abaixo de 1 km pode-se considerar a formação de nevoeiro. Se ficar abaixo de 30 m é considerado extra/e perigoso para o tráfego de carros. Há diferenças (como nas nuvens) de nevoeiros próximos a oceanos e continentais/urbanos. Maiores núcleos, gotículas maiores e em menor quantidade, no primeiro caso. Extremos de nevoeiro: Famoso caso de 1953 em Londres.

  14. Névoa seca: a névoa seca é definida qdo a UR está abaixo de 100%, podendo atingir valores de 70%. CCN como sal marinho (NaCl), sulfatos (SO4=) e nitratos (NO3-) são muito higroscópicos, absorvem vapor até se tornarem “visíveis” . Névoa úmida: formação sobre superfícies úmidas com UR igual a 100%. Nevoeiro ou neblina: pode ser uma nevoa úmida mais profunda e larga. Um gde no. de CCN próximos à superfície na presença de UR =100% pode formar nevoeiros.

  15. Tamanho das gotículas Núcleos : até 30 mm Gotícula de nuvem: 20-70 mm (nevoeiro até 30 mm) Gota de chuva : 300 a 6000 mm Granizo: até 15 cm

  16. FORMAÇÃO DE GOTAS DE NUVEM E CHUVA

  17. Cb e os raios

  18. CUMULO-NIMBUS -Cb

  19. CIRRUS halos

  20. CRISTAIS DE GELO E NEVE

  21. geada

  22. Ice storm

  23. Geada e neve

  24. Geada na sombracelha

  25. Geada falso fungo/ HÅRIS

  26. escarcha

  27. Escarcha na janela

  28. BLIZZARD
