3875791

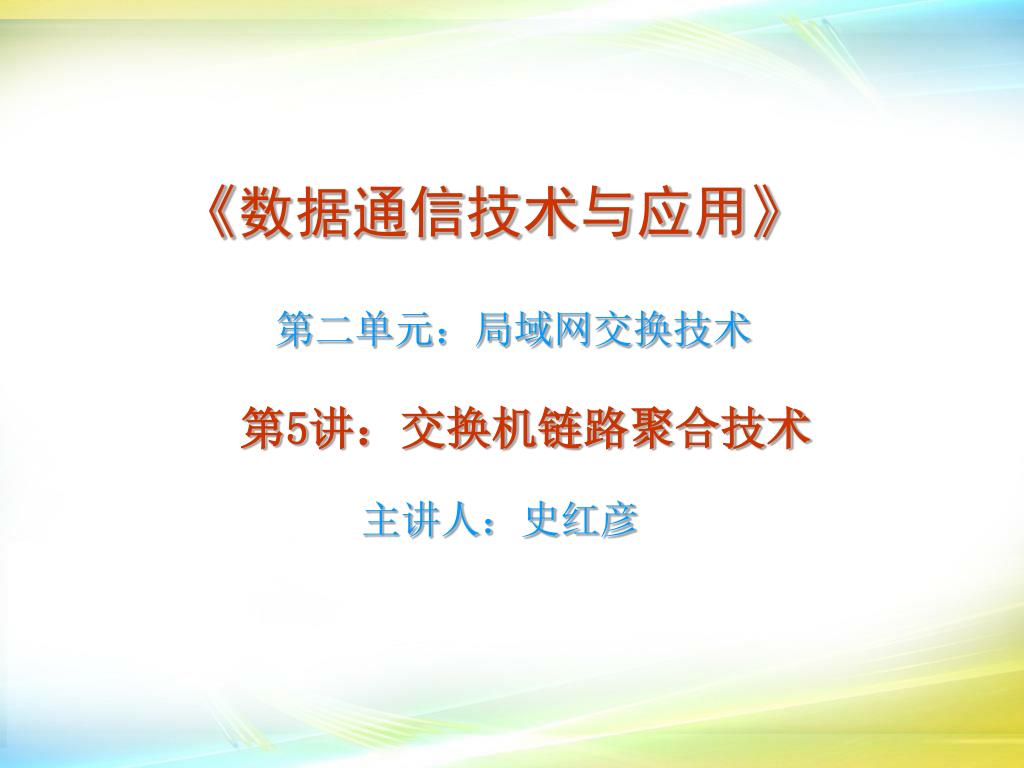

《数据通信技术与应用》

第二单元:局域网交换技术

第5讲:交换机链路聚合技术

主讲人:史红彦


3875791

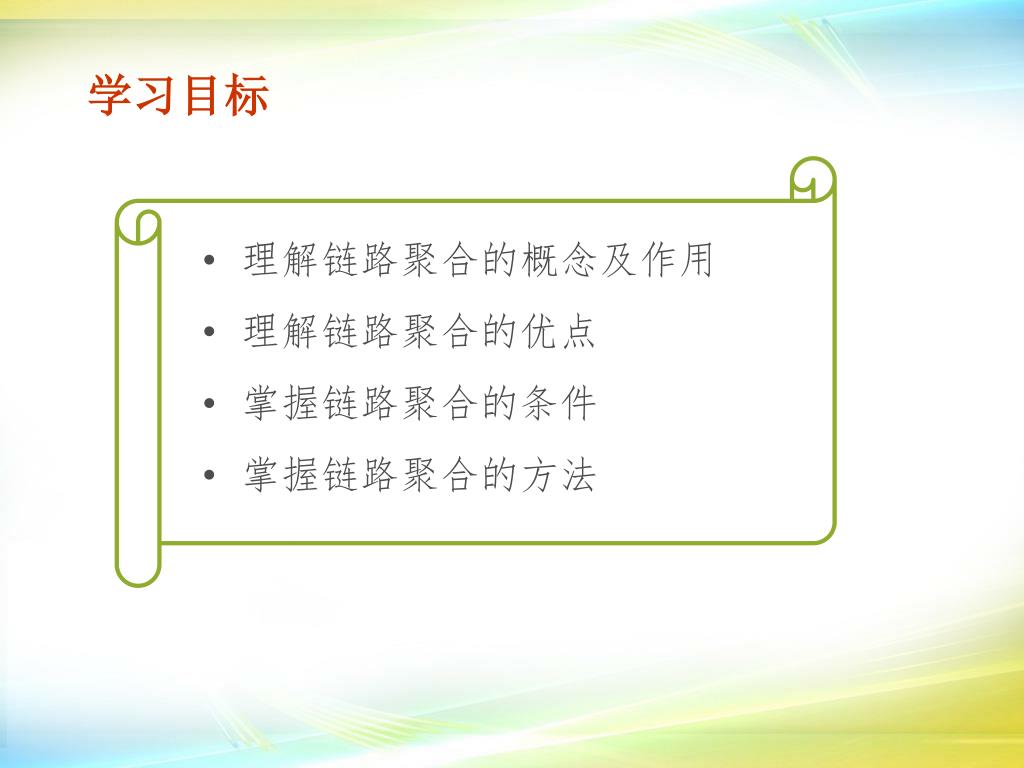

学习目标

  • 理解链路聚合的概念及作用

  • 理解链路聚合的优点

  • 掌握链路聚合的条件

  • 掌握链路聚合的方法


3875791

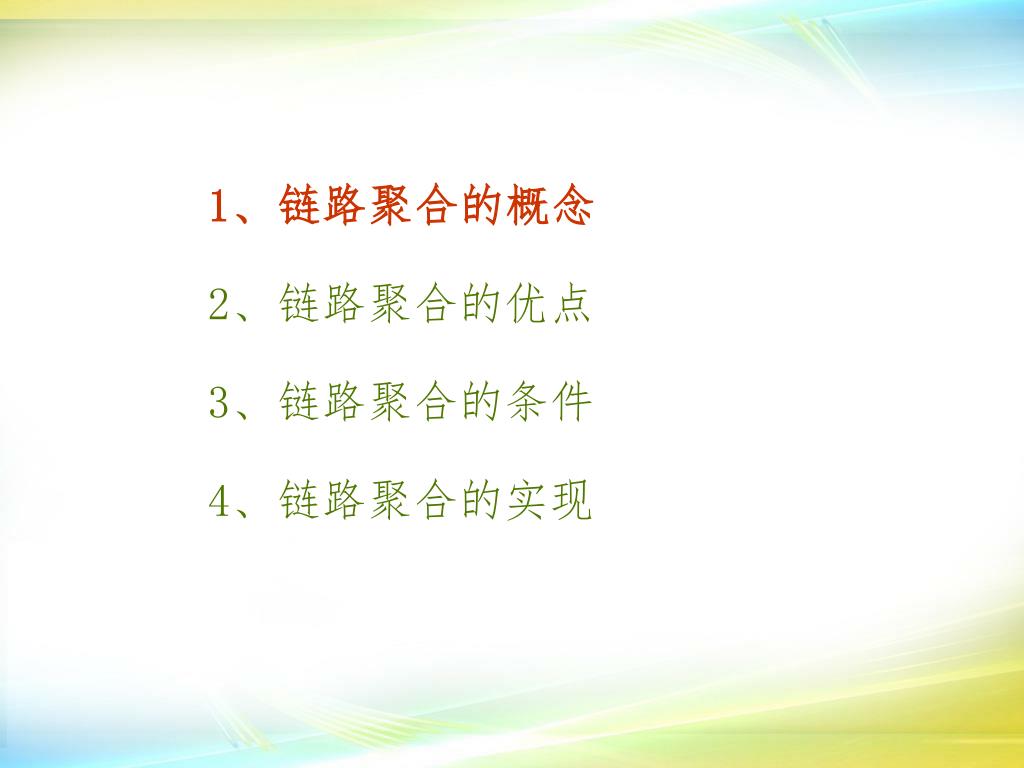

1、链路聚合的概念

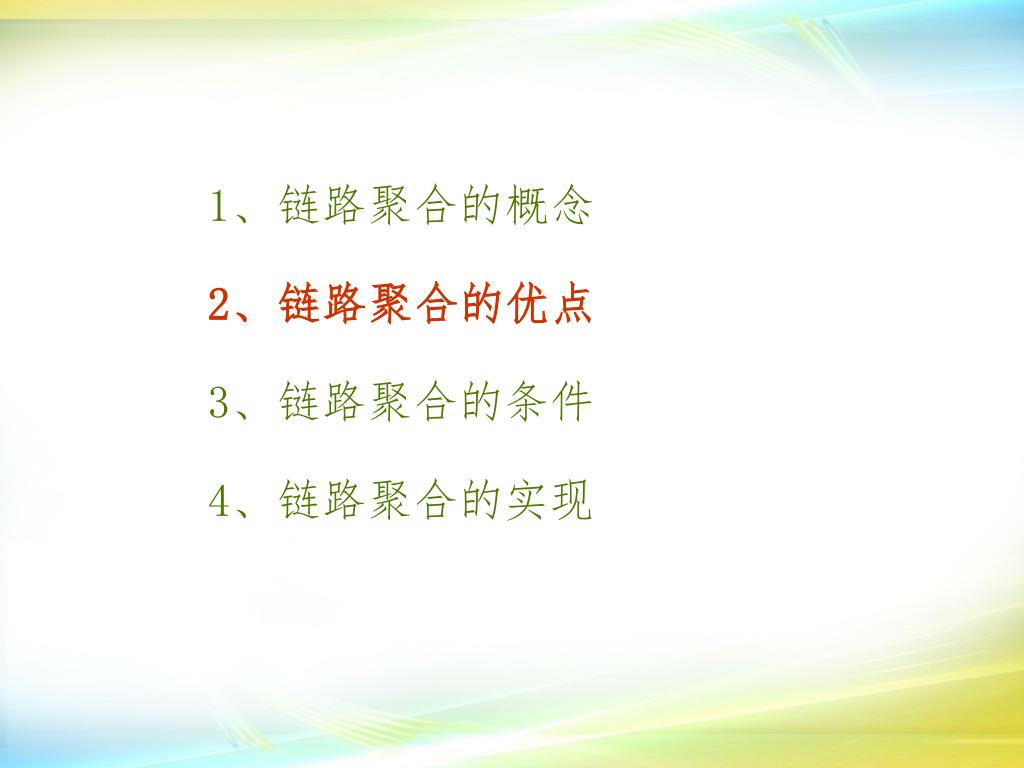

2、链路聚合的优点

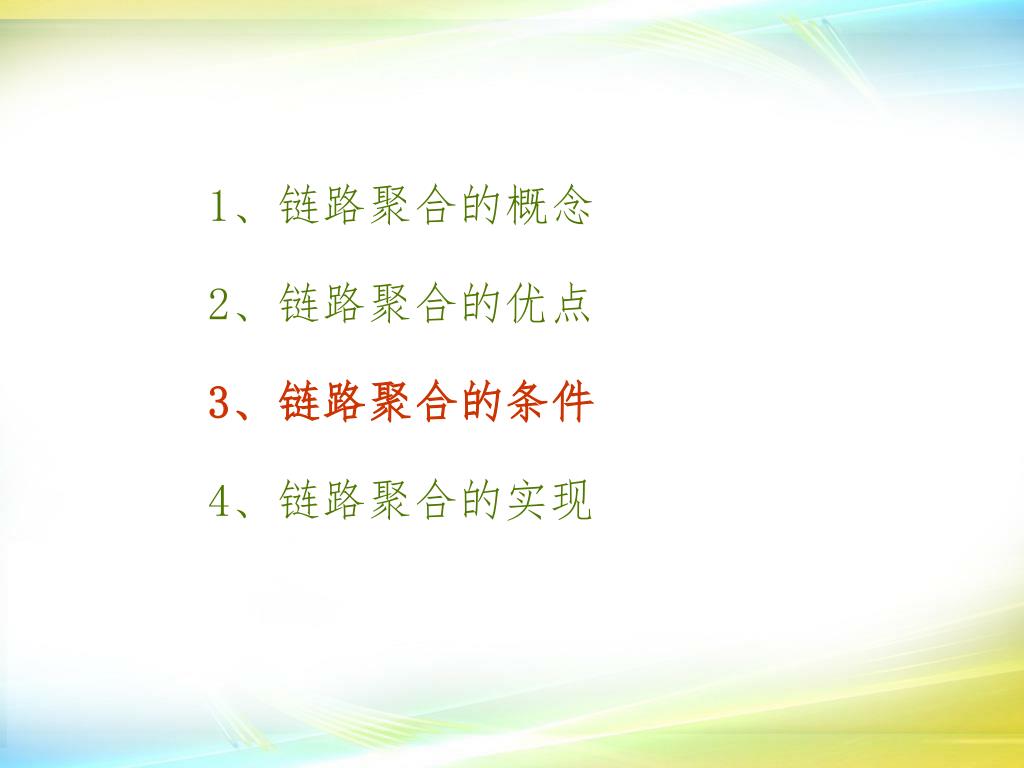

3、链路聚合的条件

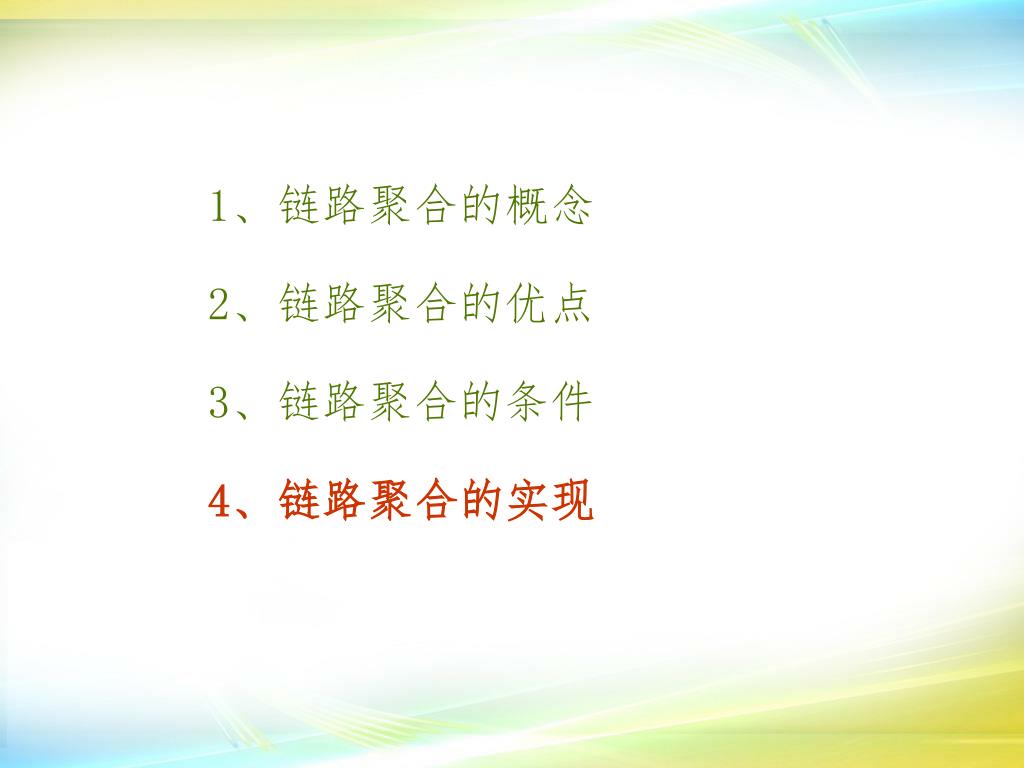

4、链路聚合的实现


3875791

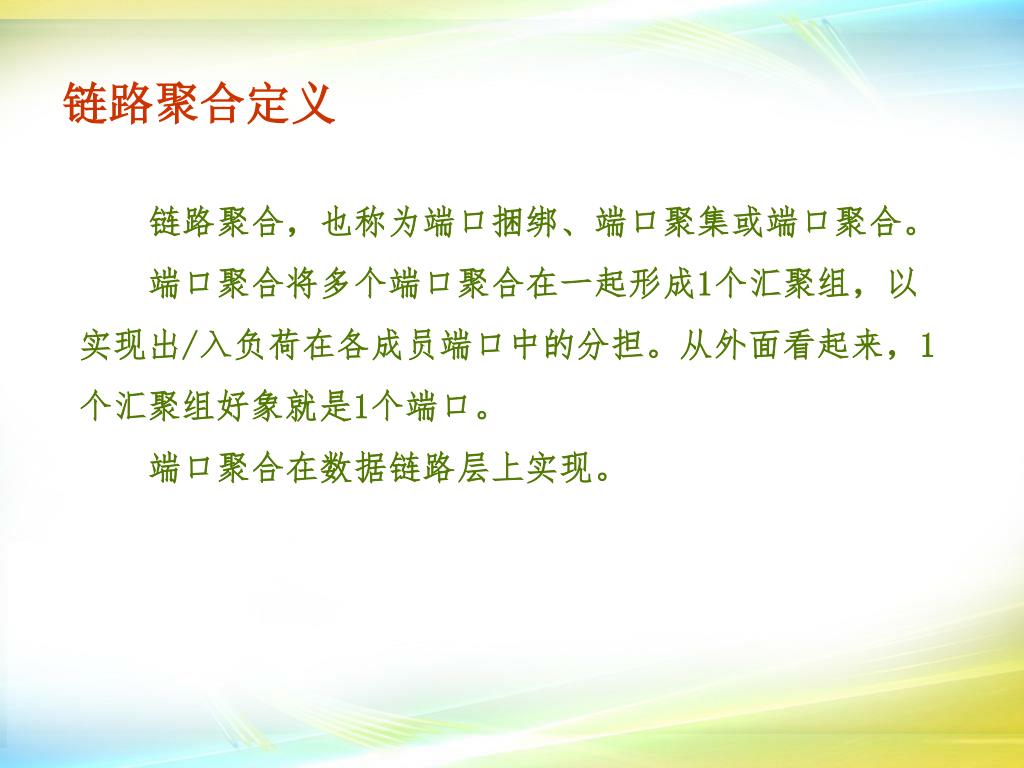

链路聚合定义

链路聚合,也称为端口捆绑、端口聚集或端口聚合。

端口聚合将多个端口聚合在一起形成1个汇聚组,以实现出/入负荷在各成员端口中的分担。从外面看起来,1个汇聚组好象就是1个端口。

端口聚合在数据链路层上实现。


3875791

1、链路聚合的概念

2、链路聚合的优点

3、链路聚合的条件

4、链路聚合的实现


3875791

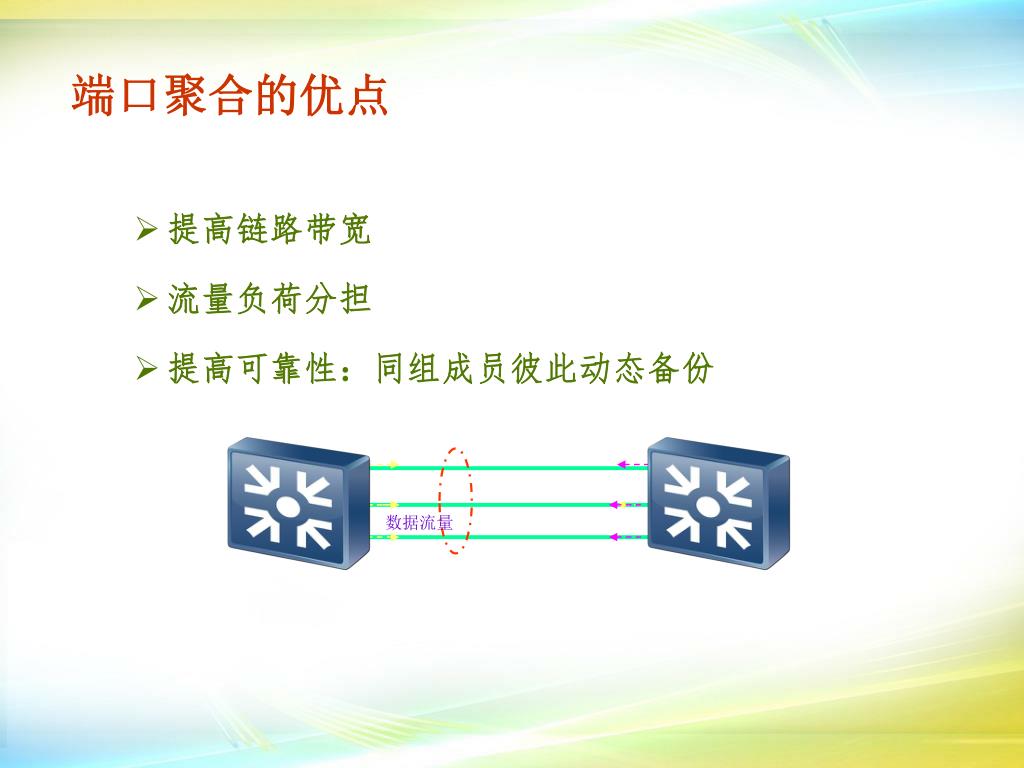

端口聚合的优点

  • 提高链路带宽

  • 流量负荷分担

  • 提高可靠性:同组成员彼此动态备份

数据流量


3875791

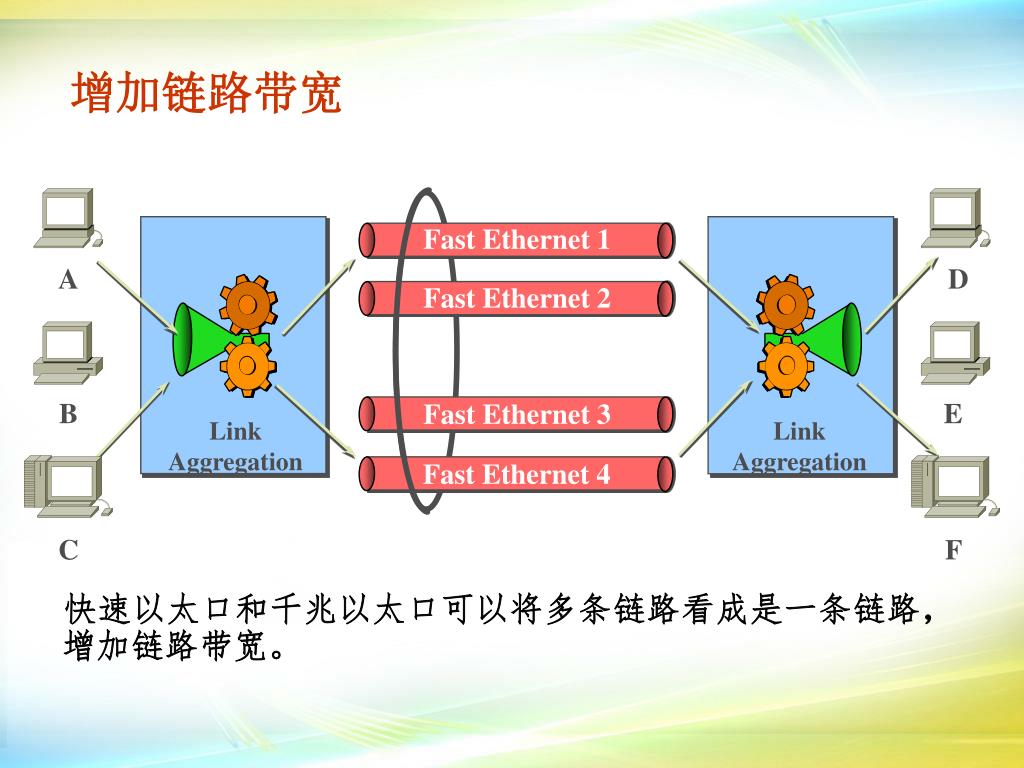

增加链路带宽

Fast Ethernet 1

A

D

Fast Ethernet 2

B

E

Fast Ethernet 3

Link Aggregation

Link Aggregation

Fast Ethernet 4

C

F

快速以太口和千兆以太口可以将多条链路看成是一条链路,增加链路带宽。


3875791

D

D

D

D

D

D

D

D

D

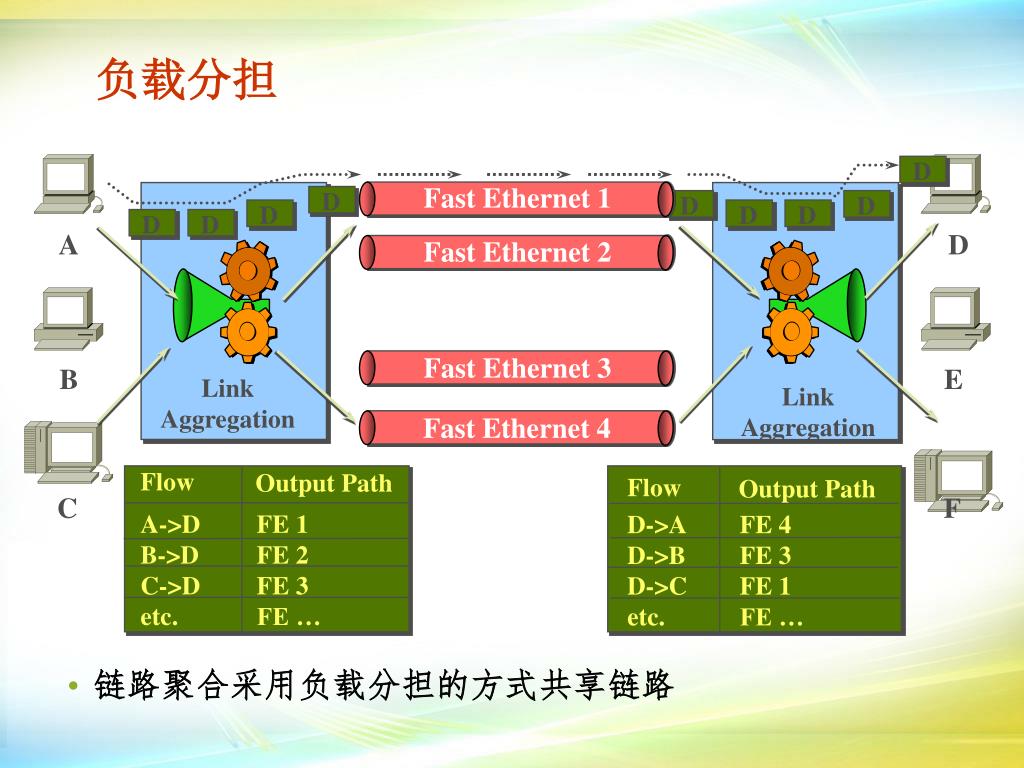

负载分担

Fast Ethernet 1

A

D

Fast Ethernet 2

Fast Ethernet 3

B

E

Link Aggregation

Link Aggregation

Fast Ethernet 4

Flow

Output Path

Flow

Output Path

C

F

A->D

B->D

C->D

etc.

FE 1

FE 2

FE 3

FE …

D->A

D->B

D->C

etc.

FE 4

FE 3

FE 1

FE …

  • 链路聚合采用负载分担的方式共享链路


3875791

1、链路聚合的概念

2、链路聚合的优点

3、链路聚合的条件

4、链路聚合的实现


3875791

聚合端口两端的物理参数必须保持一致

进行聚合的链路的数目 、速率、双工方式

聚合端口两端的逻辑参数必须保持一致

同一个汇聚组中端口的基本配置必须保持一致,基本配置主要包括STP、QoS、VLAN、端口等相关配置

聚合端口必须保证数据流的有序性

根据MAC地址或IP地址等条件来区分数据流,将属于同一数据流的数据帧通过同一条物理链路发送到目的地

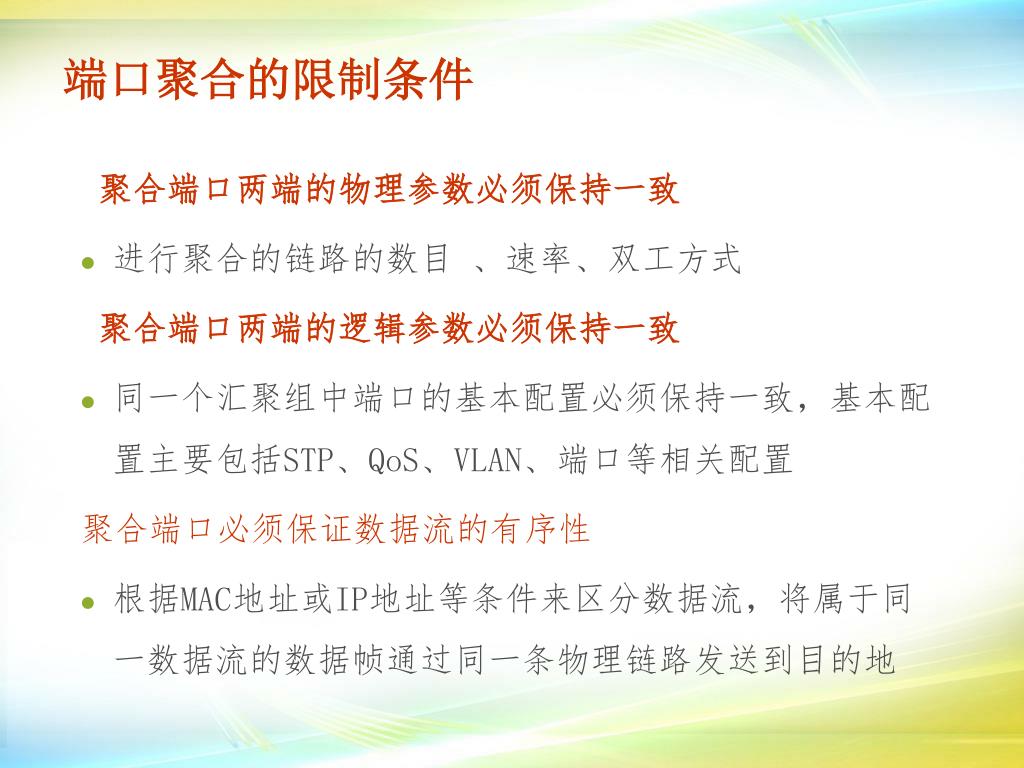

端口聚合的限制条件


3875791

1、链路聚合的概念

2、链路聚合的优点

3、链路聚合的条件

4、链路聚合的实现


3875791

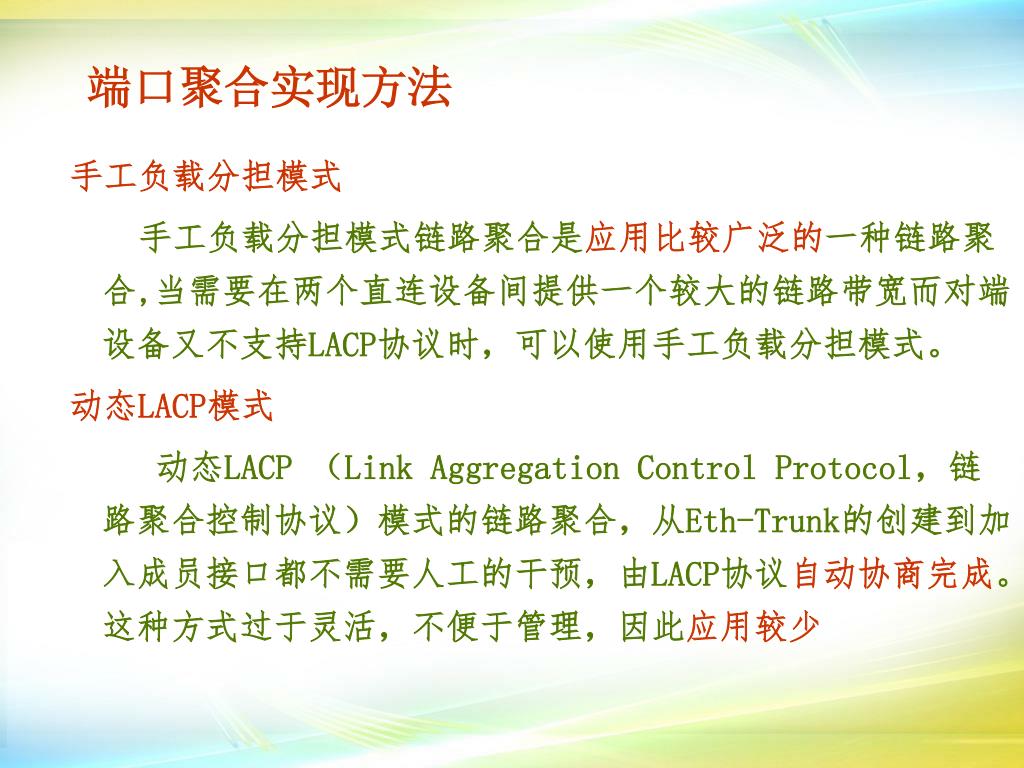

端口聚合实现方法

手工负载分担模式

手工负载分担模式链路聚合是应用比较广泛的一种链路聚合,当需要在两个直连设备间提供一个较大的链路带宽而对端设备又不支持LACP协议时,可以使用手工负载分担模式。

动态LACP模式

动态LACP (Link Aggregation Control Protocol,链路聚合控制协议)模式的链路聚合,从Eth-Trunk的创建到加入成员接口都不需要人工的干预,由LACP协议自动协商完成。这种方式过于灵活,不便于管理,因此应用较少


3875791

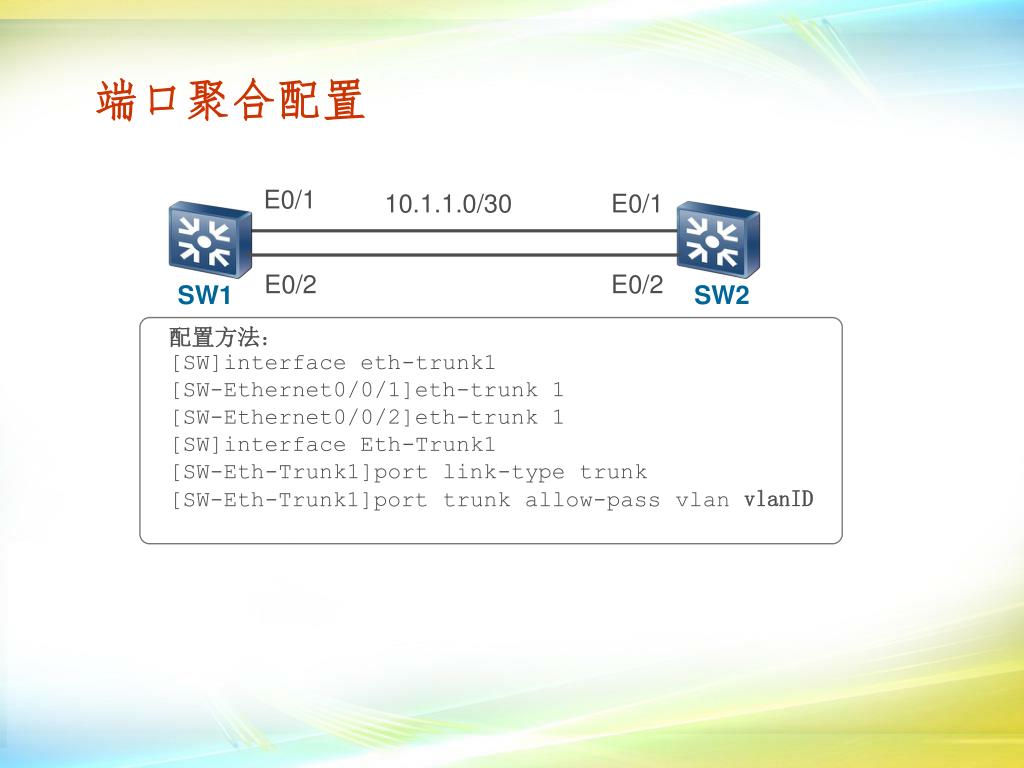

端口聚合配置

E0/1

10.1.1.0/30

E0/1

E0/2

E0/2

SW1

SW2

配置方法:

[SW]interface eth-trunk1

[SW-Ethernet0/0/1]eth-trunk 1

[SW-Ethernet0/0/2]eth-trunk 1

[SW]interface Eth-Trunk1

[SW-Eth-Trunk1]port link-type trunk

[SW-Eth-Trunk1]port trunk allow-pass vlan vlanID


3875791

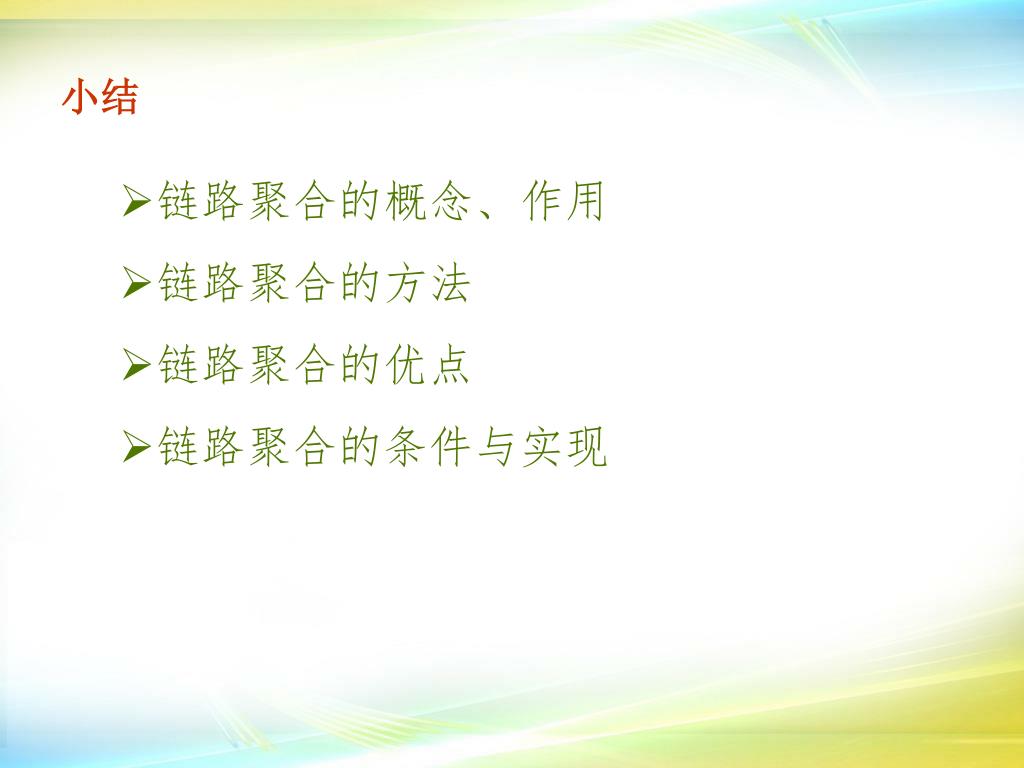

小结

  • 链路聚合的概念、作用

  • 链路聚合的方法

  • 链路聚合的优点

  • 链路聚合的条件与实现


3875791

谢 谢!
