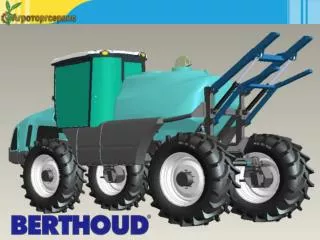

  1. Шасси и подвеска Место установки двигателя Передний мост на 2-х точечной пневматической подвеске Кронштейны подвески штанги Задний мост на одно- или 2-х точечной пневматической подвеске в зависимости от емкости бака (2 для 4200 л) Передняя раздвижная балка Шаровые шарниры 4 Амортизатора Качающийся задний мост Балка заднего моста Задняя раздвижная балка

  2. Двигатель Двигатель DEUTZ, соответствующий нормам TIER 3 Мощность : 180 л.с.на 3200 ли 200 л.с.на 4200 л Повышенная мощность и крутящий момент Система DEUTZ Common Rail (прямой впрыск) Снижение оборотов и, как следствие, шумности двигателя (максимальная мощность при 2100 об/мин) Упрощенное техобслуживание Масляные и топливные фильтры : каждые 500 часов Смена масла –каждые 250 часов работы Полная панель приборов

  3. Трансмиссия 2 насоса с регулируемой подачей PR3240 = 2 X 90 см3 PR4240 = 2 X 125 см3 КОНЕЧНАЯ ПЕРЕДАЧА С ПЛАНЕТАРНЫМ РЕДУКТОРОМ И ДИНАМИЧЕСКИМ ТОРМОЗОМ PR3240 = AV ET AR : 32,1 / 1 PR4240 = AV ET AR : 37,6 / 1 ВЫСОКООБОРОТНЫЙ РЕГУЛИРУЕМЫЙ ГИДРОМОТОР PR3240 = AV ET AR : 55 СМ3 / 20 CM3 PR4240 = AV ET AR : 80 CM3 / 28 CM3

  4. Кузов и освещение Рабочее освещение (4) Отвод воздуха (5) Подвод воздуха (4) Капот Рабочее освещение (2) Дорожное освещение Боковой открывающийся кожух Кожух лестницы Нижний съемный кожух Воздушный фильтр

  5. Кузов и освещение Масляный бак ( 110 л ) + ящик для инструментов Боковой открывающийся кожух Открывающееся стекло кабины (электропривод) Глушитель двигателя

  6. Рабочие емкости Основной бак 3200 или 4200 л+ 5% - защита от переполнения Промывочный бак 440 л Масляный резервуар Топливный бак на 360 л Датчик уровня топлива Заливная горловина Гидроуправляемая лестница Доступ в кабину Боковой открывающийся кожух

  7. Характеристики опрыскивателя с баком 3200 л • Двигатель DEUTZ 180 л.с., 730 Нмпри 1600 об/мин • Топливный бак на 360 л • Главный бак на 3200 л ( + 5 % ) • Промывочный бак на 440 л • Кабина с подогревом, вентиляцией и фильтрацией воздуха, с кондиционером и отображением текущей температуры • Изменение скорости HYDROPILOT • Статические и динамические тромоза на обоих мостах • Блокировка дифференциала на обоих мостах • 4 ведущих колеса (в поле и на дороге) : 270/95 R 48 • Пневмоподвеска с автоматической регулировкой давления • 4 управляемых колеса: режимы 2 RD, 4 RD, 4RC и коррекции • 3 гаммы скоростей: до 16 KM/Ч, до 22 KM/Ч, до 40 KM/Ч • Электронная помощь в управлении • Механически изменяемая колея от 1,80 до 2,40 м • Дорожный просвет 1,05 м

  8. Характеристики опрыскивателя с баком 3200 л • ОПЦИИ • Механически изменяемая колея от 2,00 мдо 2,70 м • Клиренс 1,25 м • Клиренс 1,40 мс колесами300/95 R 52 ( мин. колея 2,00 м ) • Клиренс 1,60 мс колесами 300/95 R 52 (мин. колея 2,25 м ) • Дополнение -колеса 300/95 R 46 • Дополнение -колеса 420/85 R 38 • Дополнение -колеса 460/85 R 38 • Дополнение -колеса 520/70 R 38 • Колесо 300/95 R 46 • Колесо 300/95 R 52 • Колесо 420/85 R 38 • Колесо 460/85 R 38 • Колесо 520/70 R 38 • 4 брызговика • Рулевые тяги в зависимости от колеи

  9. Характеристики опрыскивателя с баком 4200 л • Двигатель DEUTZ 200л.с., 810Нмпри 1600 об/мин • Топливный бак на 360 л • Главный бак на4200 л ( + 5 % ) • Промывочный бак на 450 л • Кабина с подогревом, вентиляцией и фильтрацией воздуха, с кондиционером и отображением текущей температуры • Изменение скорости HYDROPILOT • Статические и динамические тромоза на обоих мостах • Блокировка дифференциала на обоих мостах • 4 ведущих колеса (в поле и на дороге) : 300/95 R 52 • Пневмоподвеска с автоматической регулировкой давления • 4 управляемых колеса: режимы 2 RD, 4 RD, 4RC и коррекции • 3 гаммы скоростей: до 15 KM/Ч, до 22 KM/Ч, до 40 KM/Ч • Электронная помощь в управлении • Механически изменяемая колея от 1,80 до 2,25 м • Дорожный просвет 1,10 м

  10. Характеристики опрыскивателя с баком 4200 л • ОПЦИИ • Механически изменяемая колея от 2,00 мдо 2,70 м • Механически изменяемая колея от 2,20 мдо 3,00 м • Клиренс 1,30 м • Клиренс 1,60 м ( мин. колея 2,25 м ) • Дополнение -колеса 340/85 R 48 • Дополнение -колеса 420/80 R 46 • Дополнение -колеса 480/80 R 46 • Дополнение -колеса 520/85 R 38 • Дополнение -колеса 580/70 R 38 • Колесо 340/85 R 48 • Колесо 420/80 R 46 • Колесо 480/80 R 46 • Колесо 520/85 R 38 • Колесо 580/70 R 38 • 4 брызговика • Рулевые тяги в зависимости от колеи

  11. Оборудование для опрыскивания • Штанга AXIALE или DDL от 24 до 33 м с новой подвеской • Регуляция DP TRONIC • Насос OMEGA • DUALMATIC • Опция DUALELEC I V (аналогично TENOR) • Распределение опций аналогично TENOR

  12. Движение • 4 ведущих колеса • 4 типа управления: • Дорога: 2 ведущих колеса • Поле: 2 или 4 ведущих колеса • Движение «крабом» • корректор неровности поля

  13. Кабина • Простой и быстрый доступ в кабину • Панорамный вид из кобины • Поворачивающееся кресло на 20° • Два зеркала с электрическим приводом • Кондиционер и фильтр

  14. RAPTOR: КОМФОРТ И УДОБСТВО • Простой доступ в кабину • бак для мытья рук на 20 литров • большие вспомогательные отсеки • Пневмопистолет для продувки распылителей • лампочки в вспомогательных и операционных отсеках

  15. Все операционные панели расположены с левой стороны опрыскивателя • Наполнение

  16. Технологии комфорта • BERLOGIC панель: очень простое управление в соответствии с инструкцией • Только две рукоятки для управления всеми функциями опрыскивателя • DUALELEC: Полностью электронная система управления

  17. СМЕШИВАНИЕ • Химический отсек расположен на специальной откидной паралелограмной раме • Управление функциями смешивания

  18. СИСТЕМА ПРОМЫВКИ • Бак для промывки: 440 лна RAPTOR 3200 450 л на RAPTOR 4200 • Объем промывочного бака • > 10% основной емкости • Промывочные шарики = качественная промывка всей внутренней полости • Промывка всего контура включая штангубез возврата воды в емкость • Опционально, возможность программирования процесса из кабины.

  19. ТОЧНЫЕ ТЕХНОЛОГИИ Насосы OMEGA • 2х турбинный центробежный насос • 550 л/мин при давлении 3 bar • давление опрыскивания 8 bar • не дорогой в обслуживании • надежный и долговечный

  20. DP Tronic • DP Tronic • DPAE с датчиком давления • дисплейскорости, количества внесенной на поле жидкости, нормы вылива. • Vol/ha контроль •  Запоминающее устройство с памятью на 10 установок (10 полей) • Преимущества датчика давления • è высокая точность • è не засоряется и не забивается • не требует повторной калибровки • не требует частого обслуживания

  21. Booms and nozzles The benefit of new technologies GPS Automatic swith off of sections according to GPS positionning reduce overlapping Dose adjustment Control of the volume/ha according to the position in the field adjustment of the dose inside the plot

  22. RAPTOR и его штанги: • Штанги Axiale 2 от 24 до 33метров • Штанги DDL 2 от 24 до 33 метров • Штанги EKTAR от 36 до 42метров • Штанги XXLT.N 36 метров • Штанги KONDOR от 36 до 38метров

  23. ГЛАВНЫЕ ПРИИМУЩЕСТВА • Надежный и совершенный • Безопасный и комфортный • Простой в использовании и обслуживании • Разные варианты движения • Большой выбор штанг • Фирменная гарантия BERTHOUD
