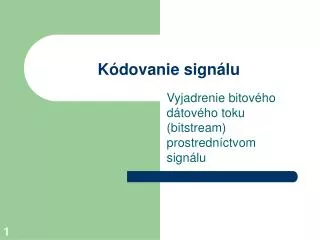

  1. Kódovanie signálu Vyjadrenie bitového dátového toku (bitstream)prostredníctvom signálu

  2. Kódovanie signálu • Kódovaním rozumieme vyjadrenie určitej informácie pomocou zmeny hodnoty určitej fyzikálnej veličiny za účelom prenosu alebo uloženia informácie • V oblasti výpočtovej techniky býva informácia vyjadrená pomocou číselného kódu • najčastejšie sa stretneme s vyjadrením informácie v binárnej alebo hexadecimálnej sústave

  3. Kódovanie signálu • v binárnej sústave je základnou jednotkou bit, ktorý môže dosahovať iba dvoch logických hodnôt: log 0 a log 1 • v hexadecimálnej sústave je základnou jednotkou znak šestnásťkovej sústavy, pričom každý znak môže byť vyjadrený pomocou štvorice bitov (tzv. „nibble“) • skupina ôsmich bitov predstavuje bajt (byte) • byte môže byť vyjadrený aj dvojicou hexa znakov

  4. Kódovanie signálu Príklady • Bajt pozostáva z ôsmich bitov: • 1001 0010 • Bajt je možné rozdeliť na dva „nibble“, pričom každý je vyjadrený jediným hexa znakom: • 1001 == 9h, 0010 == 2h

  5. Kódovanie signálu • Na účely prenosu alebo uloženia je nevyhnutné binárny kód vyjadriť pomocou zmeny hodnoty fyzikálnej veličiny • Kódovanie býva spravidla viacúrovňové, tzn. že určitá informácia je vyjadrená pomocou kódu a takto spracovaná informácia je ďalej kódovaná rôznymi metódami za účelom zvýšenia efektivity prenosu, efektivity uloženia, zvýšenia spoľahlivosti prenosu atď.

  6. Kódovanie signálu Signál • Výsledkom kódovania na fyzickej vrstve je signál, spravidla v podobe vhodne modulovanej elektrickej, elektromagnetickej alebo optickej veličiny. • V zásade rozoznávame dva typy signálov – analógový a diskrétny. • Diskrétny signál potom môže mať podobu ako viacstavový, alebo dvojstavový - digitálny.

  7. Kódovanie signálu BROADBAND • Na zakódovanie viacstavového signálu potrebujeme, aby hodnota príslušnej modulovanej veličiny mohla nadobúdať viacero rôznych hodnôt. Vtedy hovoríme o prenose modulovaného signálu, alebo tiež prenose v preloženom pásme.

  8. Kódovanie signálu BASEBAND • V prípade digitálneho signálu, ktorý môže nadobúdať v zásade iba dvoch logických hodnôt, nám stačia dve úrovne príslušnej veličiny (napr. elektrického napätia) a vtedy hovoríme o prenose v základom pásme.

  9. Kódovanie signálu Základné metódy kódovania: • Priame (line) kódovanie – hodnote log 0 prislúcha určitá úroveň, hodnote log 1 prislúcha iná úroveň • Kódovanie s invertovaním – hodnote log 0 prislúcha určitý typ zmeny úrovne (alebo zotrvanie na danej úrovni), hodnote log 1 prislúcha iný typ zmeny úrovne

  10. Kódovanie signálu Základné metódy kódovania: • Unipolárne kódovanie: signál pozostáva iba z hodnôt jedinej polarity el. napätia, príp. v kombinácii s nulovým napätím • Bipolárne kódovanie: signál pozostáva z úrovní obidvoch polarít

  11. Priame unipolárne kódovanie + U 0 1 0 1 1 0 High Low 0 V --> t

  12. Kódovanie signálu Základné metódy kódovania: • Kódovanie s návratom k nule (Return to Zero, RZ) • jednotlivé impulzy signálu určitej úrovne sú oddelené oblasťami s nulovou úrovňou napätia, pričom nulová hodnota nie je nositeľom žiadnej logickej úrovne a má význam iba oddelenia impulzov • Kódovanie bez návratu k nule(Non Return to Zero, NRZ): • signál nepoužíva návrat do nulovej hodnoty na oddelenie impulzov

  13. Priame bipolárne kódovanie bez návratu k nule - NRZ + U 0 1 0 1 1 0 High 0 V Low - U --> t

  14. Priame bipolárne kódovanie s návratom k nule - RZ + U 0 1 0 1 1 0 High 0 V Low - U --> t

  15. Bipolárne kódovanie AMI Alternate Mark Inversion- AMI kód + U 1 0 1 0 0 0 1 1 1 0 1 0 High 0 V Low - U --> t

  16. Bipolárne kódovanie s invertovaním bez návratu k nule - NRZI + U 0 1 0 1 1 0 0 0 1 0 0 High 0 V Low - U --> t

  17. Kódovanie signálu Základné metódy kódovania: • Kódovanie Manchester II (tiež Manchester podľa IEEE 802.3, fázová modulácia NRZ) • logická hodnota sa sníma v strede bitového intervalu • prechod z dolnej do hornej úrovne predstavuje „log 1“ • prechod z hornej do dolnej úrovne predstavuje „log 0“ • synchronizácia je zaistená zmenou úrovne v strede bitového intervalu • Kódovanie Manchester (podľa p. Thomasa) • líši sa iba v tom, že ako „log 1“ sa interpretuje prechod z hornej úrovne do dolnej a „log 0“ je prechod z hornej do dolnej úrovne

  18. Kódovanie typu Manchester Manchester II + U 1 1 0 1 0 0 High 0 V Low - U --> t

  19. Kódovanie signálu Základné metódy kódovania: • Kódovanie diferenciálny Manchester • logická hodnota sa sníma na nábehovej hrane bitového intervalu • zmena úrovne, teda prechod z jednej úrovne do druhej predstavuje „log 0“ • zotrvanie na tej istej hodnote úrovne predstavuje „log 1“ • synchronizácia je zaistená zmenou úrovne na nábehovej hrane bitového intervalu

  20. Kódovanie typu Manchester diferenciálny Manchester + U 1 1 0 0 1 0 High 0 V Low - U --> t

  21. Kódovanie signálu Základné metódy kódovania: • Ternárny typ signálu (T): používa tri úrovne napätia: kladné, nulové, záporné • Každá úroveň predstavuje určitú logickú hodnotu (trojstavová logika), alebo binárna hodnota je reprezentovaná zmenou (prechodom) z určitej úrovne do inej úrovne

  22. Ternárne kódovanie Multilevel Transmission Encoding : MLT -3 kód + U 1 1 1 0 1 0 1 1 1 0 1 0 High 0 V Low - U --> t

  23. Kódovanie signálu Základné metódy kódovania: • Mapovanie bitov pomocou tabuľky • Princípom je vyjadrenie určitej postupnosti bitov (napr. nibble) pomocou inej postupnosti bitov alebo pomocou určitej postupnosti úrovní signálov • Priradenie sa realizuje podľa definovanej tabuľky, ktorá je súčasťou normy kódovania • Zmyslom mapovania bitov je odstrániť určité nedostatky priameho kódovania, napríklad zabrániť stálemu opakovaniu určitej úrovne (napr. samé „log 0“), alebo dosahnúť efektívnejšie využitie prenosového pásma • Príklady: 4B5B, 8B6T a pod. kódy

  24. Kódovanie s využitím 4B5B kódu vyžaduje rozdelenie každého byte do dvoch skupín po 4 bity. Ak je hodnota byte 0Eh, rozdelí sa byte na dva „nibble“, prvý nibble má hodnotu 0 a druhý má hodnotu E. Každý nibble je podľa vzorovej tabuľky 4B5B „premapovaný“ do postupnosti bitov . Hodnota 0h je transformovaná na postupnosť bitov 11110 a druhý nibble Eh je vyjadrený postupnosťou 11100. Existujú aj iné kódovacie metódy ako 5B6B alebo 8B10B. Princíp kódovania 4B5B Riešenie: Vstupná hodnota: 0Eh Výstupná hodnota: 11110 11100 Výstupná hodnota je ďalej zakódovaná vhodnou metódou Napríklad vštandardoch 100BASE-FX a 100BASE-TX je 4B5B kódovanie súčasťou špecifikácie fyzickej vrstvy. U 100BASE-FX je bitový tok vytvorený 4B5B kódom ďalej kódovaný NRZI metódou, u 100BASE-TX sa na konečné zakódovanie signálu použije MLT-3. FDDI používa tiež kódovanie MLT-3, 100VG-AnyLAN používa kódovanie 5B6B.

  25. Pri použití kódovania 8B6T sú dáta konvertované na hodnotu 8B6T kódu podľa tabuľky do trojstavovej napäťovej schémy. Každá možná hodnota jednoho BYTE , všetkých 256 možností je transformovaných do 6-tich symbolov trojúrovňového signálu. Na rozdiel od kódovania 4B5B nie je potrebné už žiadne ďalšie kódovanie na úrovni fyzickej vrstvy. Kým 1 BYTE umožňuje 28 = 256 možností, 6T kód pripúšťa 36=729 možností - rezerva Princíp kódovania 8B6T 100BASE-T4 je v súčasnosti jediná technológia, ktorá používa 8B6T kódovanie, pričom generovaný signál je demultiplexovaný do troch párov vodičov Úrovne ternárneho signálu sú: +1V, 0V, & -1V

  26. Portion of 8B6T Code Table

  27. Zhrnutie – metódy kódovania 1. Unipolárne kódovanie 1 1 0 1 0 0 1 BINARY DATA (a) Punched Tape Mark (hole) Mark (hole) Mark (hole) space Mark (hole) space space Priame unipolárne kódovanie Volts A 0 Tb Time Unipolárne kódovanie s návratom k nule – Half Pulze RZ A 0 RZ encoding:Kódovania typu RZ – Return to Zero sú charakteristické návratom signálu ku nule. Niekedy je zamieňané s unipolárnym kódovaním – tzn. hodnota signálu sa pohybuje v dvoch úrovniach – nenulová hodnota určitej polarity a nula Binary signaling formats

  28. Zhrnutie – metódy kódovania • NRZ kódovanie: • Bez návratu na nulovú úroveň • S návratom k nule s invertovaním 1 1 0 1 0 0 1 BINARY DATA Mark (hole) Mark (hole) Mark (hole) space Mark (hole) space space Bipolárnne lineárne kódovanie bez návratu k nule A 0 -A Bipolárne NRZ-I kódovanie: zmena úrovne predstavuje logickú 1, zotrvanie na tej istej úrovni znamená logickú nulu RZ kódovanie: Bipolárne priame kódovanie s návratom k nule +U = log 1,- U = log 0 Kódovanie 8B/6T +, -, 0 podľa tab. Príklad: ESC key = 1Bhex, t.j. 00011011 binary kód 8B/6T = 0+- 00+ + + - 0 0 0 Binary signaling formats

  29. Zhrnutie – metódy kódovania Kódovanie so zmenou fázy: 1 1 0 1 0 0 1 BINARY DATA Manchester NRZ (Manchaster II) , Rozhoduje stred BI Prechod z vysokej do nízkej úrovne =log 0, prechod z nízkej do vysokej = log 1 Mark (hole) Mark (hole) Mark (hole) space Mark (hole) space space Diferenciálny Manchester NRZ, Rozhoduje začiatok BI zmena úrovne signalizuje prichádzajúcu log 0, prechod bez zmeny znamená log 1 Bipolárne kódovanie: Multiline Transmission 3 levelsMLT-3 signal,Pracuje s troma úrovniami signálu +U, 0U, -UZmena úrovne do ďalšieho stavu signalizuje prichádzajúcu log 1, zotrvanie na exist. úrovni znamená log 0 Bipolárny RZ, nenulové napätie predstavuje log 1, zotrvanie v nule znamená log 0 A 0 -A Binary signaling formats

  30. Príklady praktického využitia kódovacích schém • 10Mbps Ethernet (Manchester) • 100 BaseTX (MLT-3, 2 pair cat5, 4B5B) • 100BaseFX (NRZ-I, 2 pair fiber, 4B5B) • 100BaseT4 (3 level 1v, 0v, & -1v, 4 pair cat 3, 8B/6T) • Token Ring (Differential Manchester)

  31. Praktické použitie kódovacích schém Priebeh MLT-3 signálu zosnímaný osciloskopom zo 100 BASE TX Ethernet kabeláže

  32. Resume • Zdroje: • http://en.wikipedia.org/wiki/Line_code • http://de.wikipedia.org/wiki/MLT-3-code • William E Pilkey: Ethernet Using Transition State to Encode Data • Dr. Aoife Moloney, School of Electronics and Communications Dublin Institute of Technology: Sample questions on line coding Spracoval: Ing. Jaromír Tříska SPŠE Piešťany febr. 2007
