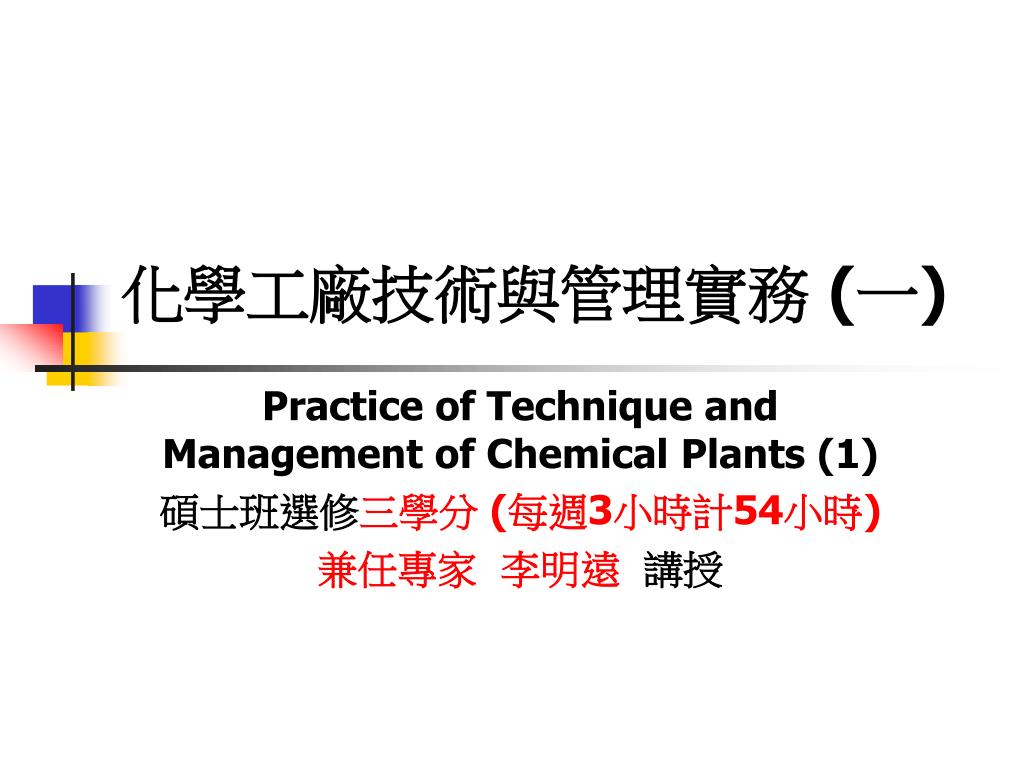

  1. 化學工廠技術與管理實務 (一) Practice of Technique and Management of Chemical Plants (1) 碩士班選修三學分 (每週3小時計54小時) 兼任專家 李明遠 講授

  2. 緣起(學業→事業→志業) 1967 成大化工系畢業 1968 成大化工系助教 1969~1999 台灣塑膠公司 退休生涯規劃: ※做應該做、喜歡做的事 ※兩種事不能等,【行孝與行善】 2000~目前 成大化工系兼任專家

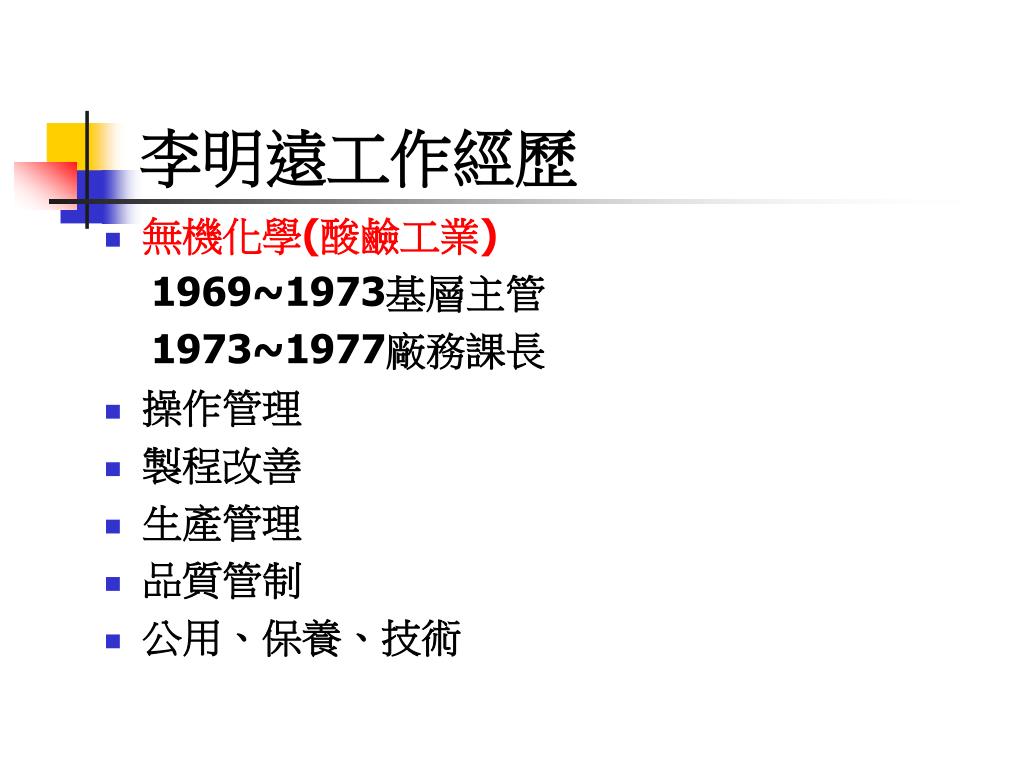

  3. 無機化學(酸鹼工業) 1969~1973基層主管 1973~1977廠務課長 操作管理 製程改善 生產管理 品質管制 公用、保養、技術 李明遠工作經歷

  4. 李明遠工作經歷 石油化學(氯乙烯) 1977~1981廠長 1981~1985高級專員 製程管理 製程改善、整合開發 二期建設督導、試車 三期製程設計、規劃、建設督導、試車

  5. 李明遠工作經歷(續) • 氟氯化學(氟氯碳) 1985~1989駐廠副理 • 建廠規劃、工程督導 • 工安與環保管理 • 倉儲與運輸管理 • 公共事務與管理 • 勞資協調與管理

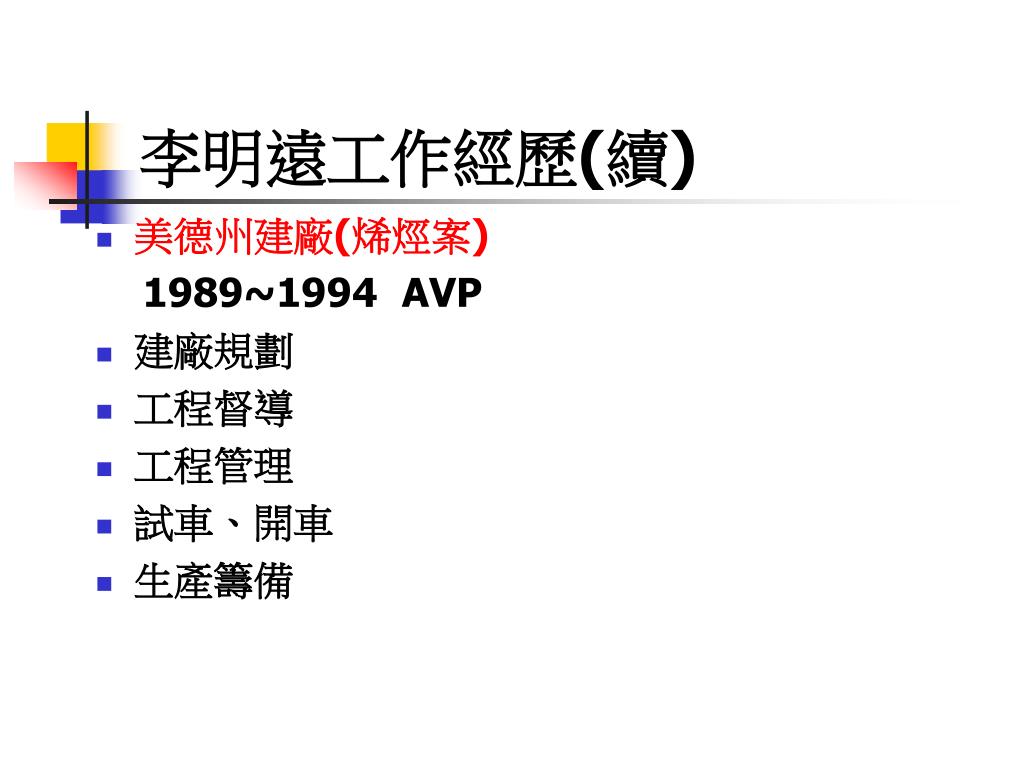

  6. 李明遠工作經歷(續) • 美德州建廠(烯烴案) 1989~1994 AVP • 建廠規劃 • 工程督導 • 工程管理 • 試車、開車 • 生產籌備

  7. 李明遠工作經歷(續) • 麥寮六輕(工安環保) 1994~1999駐廠副理 • POM製程試車指導 • 化工操作人員訓練 • 生產籌備實務訓練 • 碼頭糟區工程督導 • 工安、環保許可執照 • 工程、製程安全管理

  8. 李明遠工作經歷(續) • 鹼氯品(液鹼、液氯、鹽酸、氯化鈣、氯臘) • 氯乙烯(EDC、VCM) • 氟氯碳(HF、CCL4、CHCL3、氟碳) • 烯烴(乙烯、丙烯、EG、PP、 HDPE、LLDPE) • 其他(DOP、POM) • 公用發電 • 廢水處理 • 廢棄物處理(Plasma Gasification)

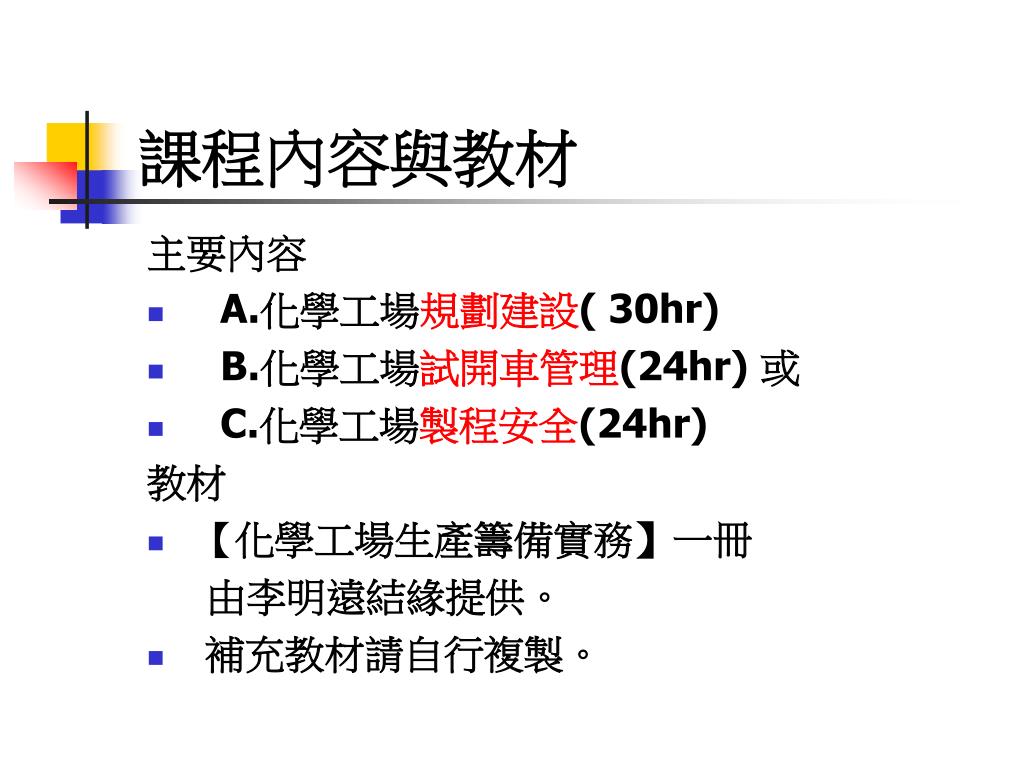

  9. 課程內容與教材 主要內容 • A.化學工場規劃建設( 30hr) • B.化學工場試開車管理(24hr) 或 • C.化學工場製程安全(24hr) 教材 • 【化學工場生產籌備實務】一冊 由李明遠結緣提供。 • 補充教材請自行複製。

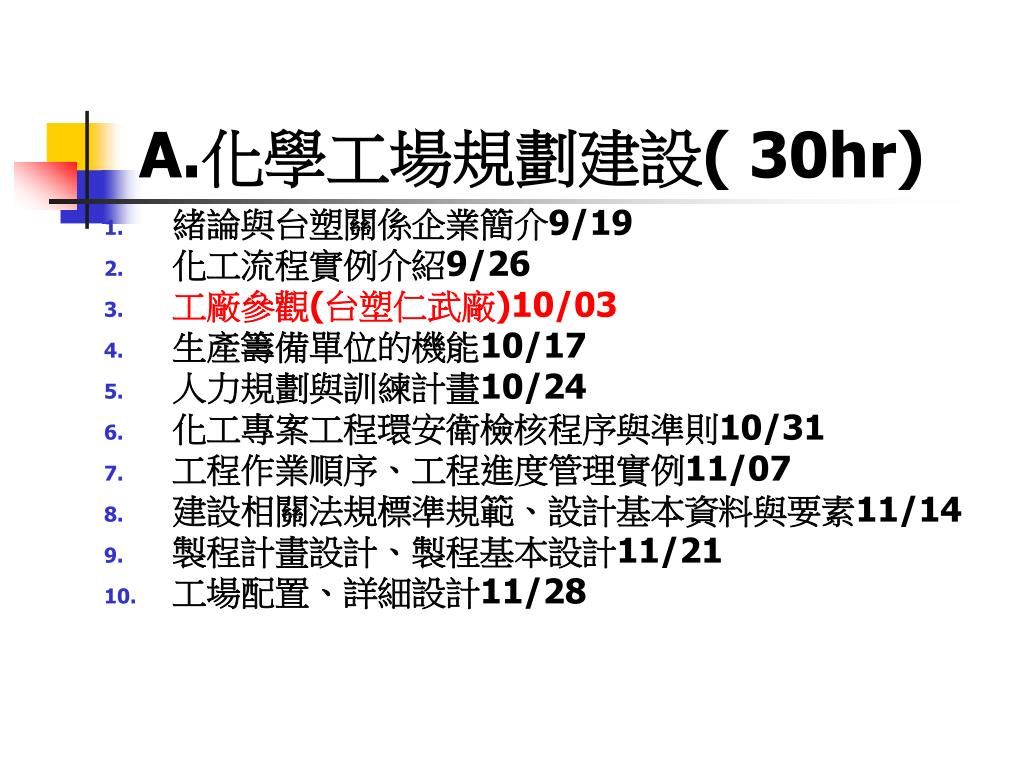

  10. A.化學工場規劃建設( 30hr) 緒論與台塑關係企業簡介9/19 化工流程實例介紹9/26 工廠參觀(台塑仁武廠)10/03 生產籌備單位的機能10/17 人力規劃與訓練計畫10/24 化工專案工程環安衛檢核程序與準則10/31 工程作業順序、工程進度管理實例11/07 建設相關法規標準規範、設計基本資料與要素11/14 製程計畫設計、製程基本設計11/21 工場配置、詳細設計11/28

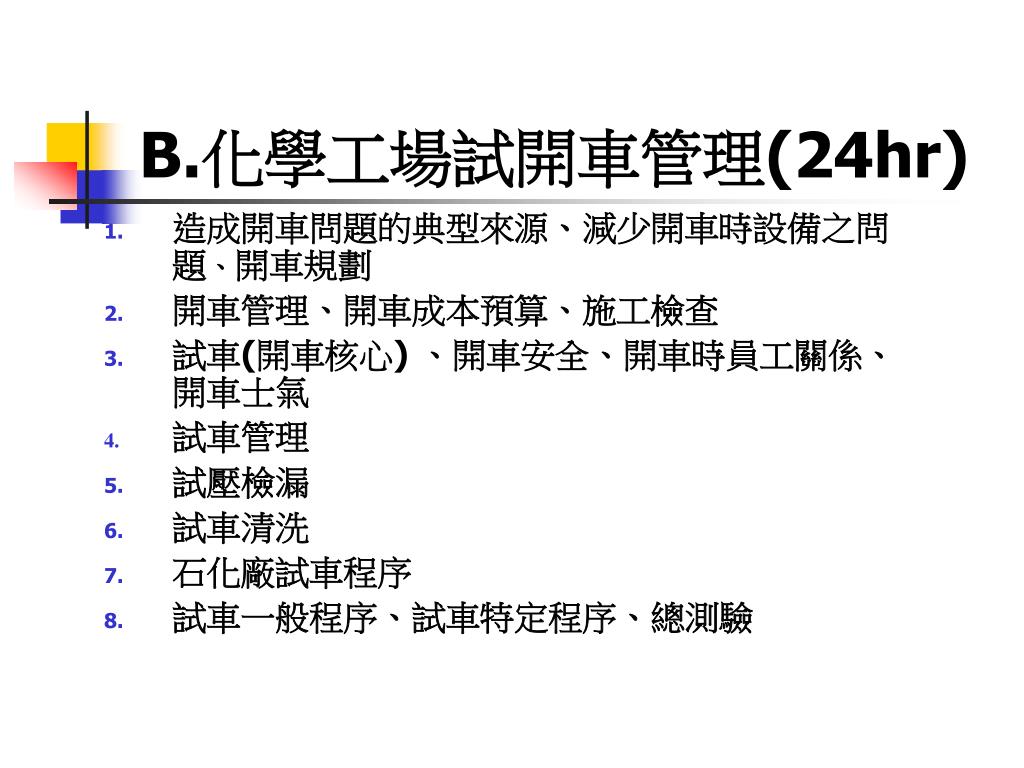

  11. B.化學工場試開車管理(24hr) 造成開車問題的典型來源、減少開車時設備之問題、開車規劃 開車管理、開車成本預算、施工檢查 試車(開車核心) 、開車安全、開車時員工關係、開車士氣 試車管理 試壓檢漏 試車清洗 石化廠試車程序 試車一般程序、試車特定程序、總測驗

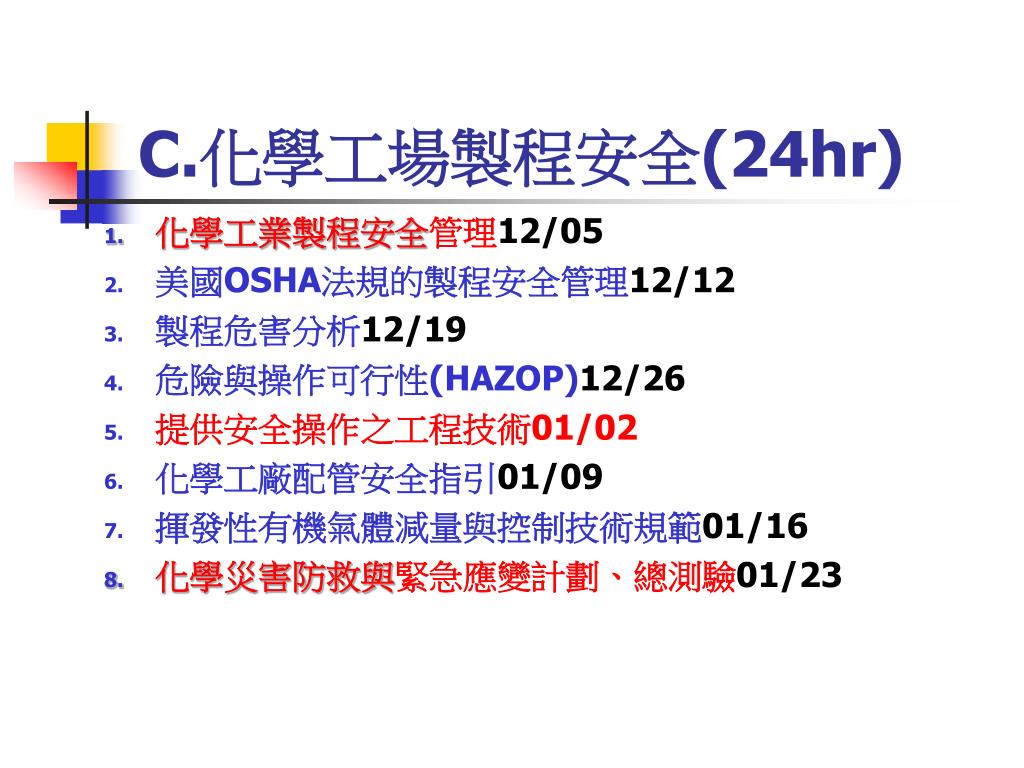

  12. C.化學工場製程安全(24hr) • 化學工業製程安全管理12/05 • 美國OSHA法規的製程安全管理12/12 • 製程危害分析12/19 • 危險與操作可行性(HAZOP)12/26 • 提供安全操作之工程技術01/02 • 化學工廠配管安全指引01/09 • 揮發性有機氣體減量與控制技術規範01/16 • 化學災害防救與緊急應變計劃、總測驗01/23

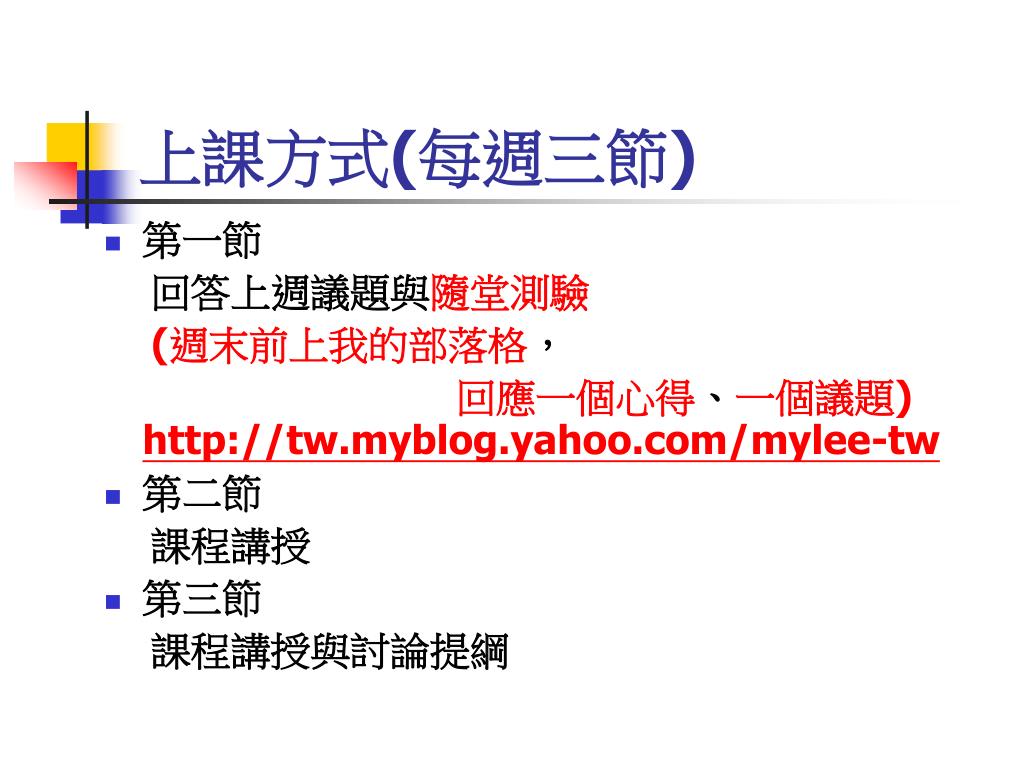

  13. 上課方式(每週三節) • 第一節 回答上週議題與隨堂測驗 (週末前上我的部落格, 回應一個心得、一個議題)http://tw.myblog.yahoo.com/mylee-tw • 第二節 課程講授 • 第三節 課程講授與討論提綱

  14. 成績分配 • 回應一心得一議題20% • 工廠參觀心得報告5% • 期中專題報告(化學工業與製程安全) 10% • 期末課程心得報告5% • 隨堂測驗20% • 總測驗40%

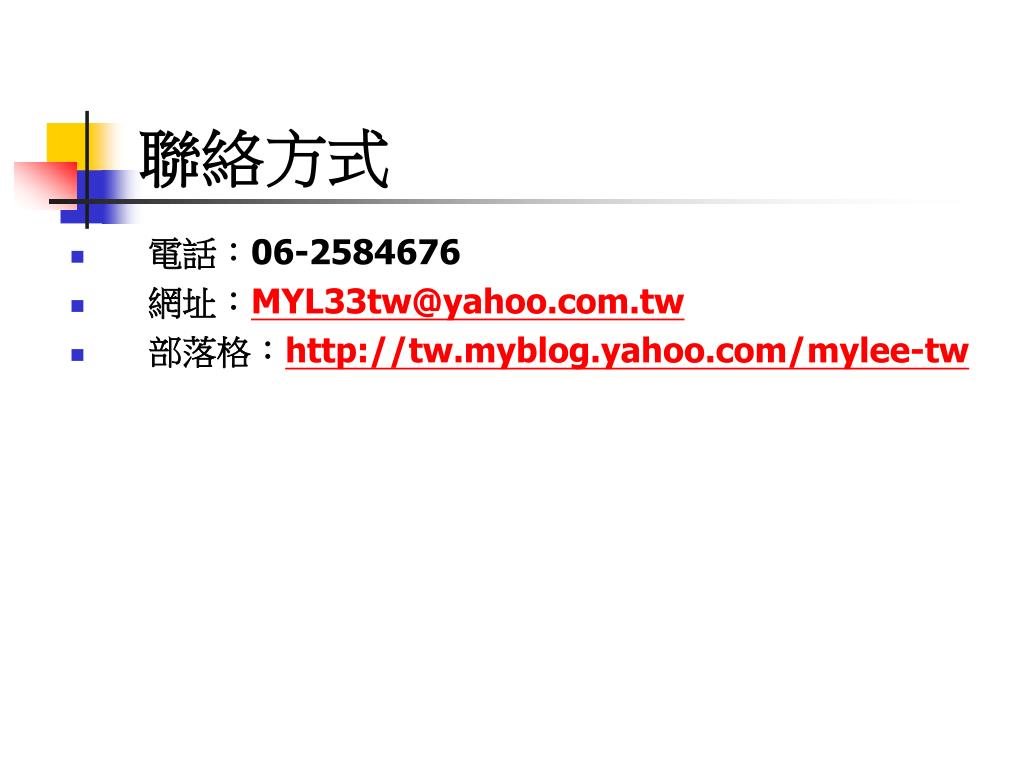

  15. 聯絡方式 • 電話:06-2584676 • 網址:MYL33tw@yahoo.com.tw • 部落格:http://tw.myblog.yahoo.com/mylee-tw

  16. 緒論 化學工廠建設順序 1.製程技術選擇與確定 2.基本設計與規劃 3.詳細設計 4.設備訂講與製作 5.現場安裝與施工 6.試車與開車 7.全能試驗 8.商業運轉與生產 9.製程改善

  17. 緒論(續1) 生產籌備單位的機能 目標:3PPProduction Preparation. Personal Protection. Pollution Prevention. 機能:1.製程整合 2.工程協助、督導 3.生產準備 4.試車、開車 5.全能試驗

  18. 緒論(續2) 人力規劃 時機:投資計劃完成,製程確定後,即刻。 內容:1.設定未來生產的組識編制。 2.設定試車、開車所需的人力。 3.人員召募與準備 3MP(Man Power) : Performance 過去執行力 (績效) Potential 未來學習力 (潛力) Position 現在適應力 (適材適所)

  19. 緒論(續3) 訓練計劃 對象:操作員、盤面操作員、領班 值班主管、製程工程師、課長等。 課程:1.製程技術訓練 2.化工操作基本知識 3.製程專業訓練 4.監工與檢查要領 5.安全與環保 (含法規要求之訓練與執照之取得)

  20. 緒論(續4) 試車管理 試車準備計劃:試車系統 檢驗系統 工作說明書 試車工作步驟:點檢表 耐壓試驗 試車清洗 氣密檢漏試驗 試車

  21. 試壓檢漏 意義 危險性與注意事項 有關之壓力 配管及管件之試壓 儀器之試壓 程序及其規定 例外規定 緒論(續5)

  22. 緒論(續5) 試車清洗 化學清洗 潤滑管線清洗 試車前清洗工作 吹清作業 水洗作業 乾燥作業

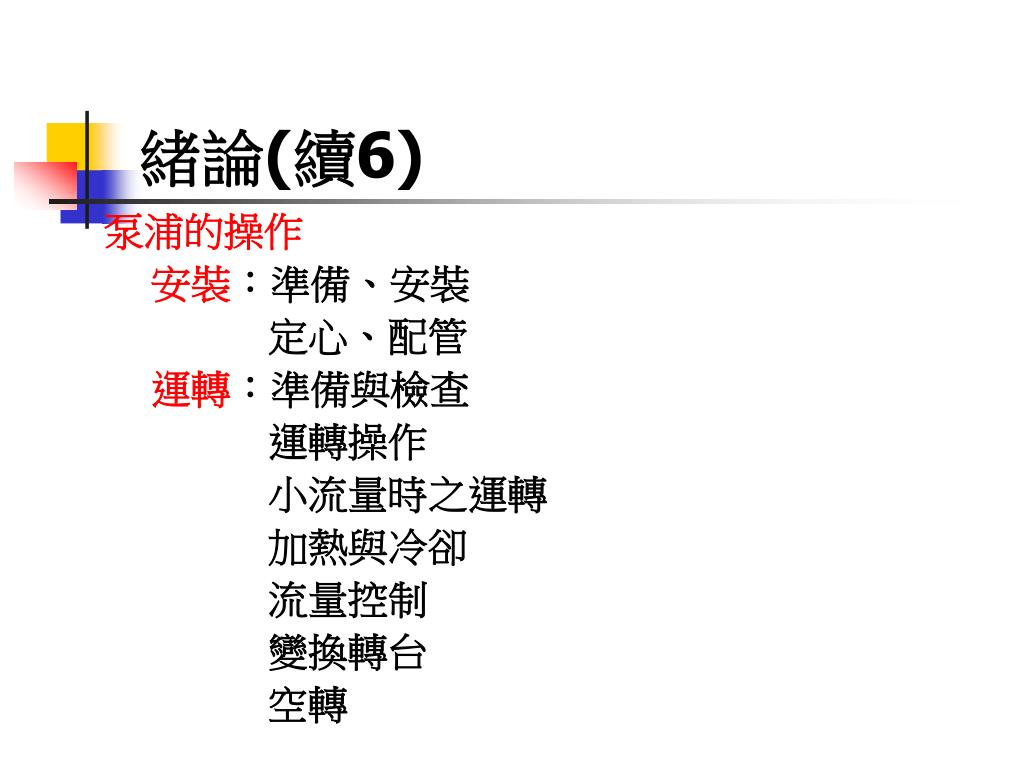

  23. 緒論(續6) 泵浦的操作 安裝:準備、安裝 定心、配管 運轉:準備與檢查 運轉操作 小流量時之運轉 加熱與冷卻 流量控制 變換轉台 空轉

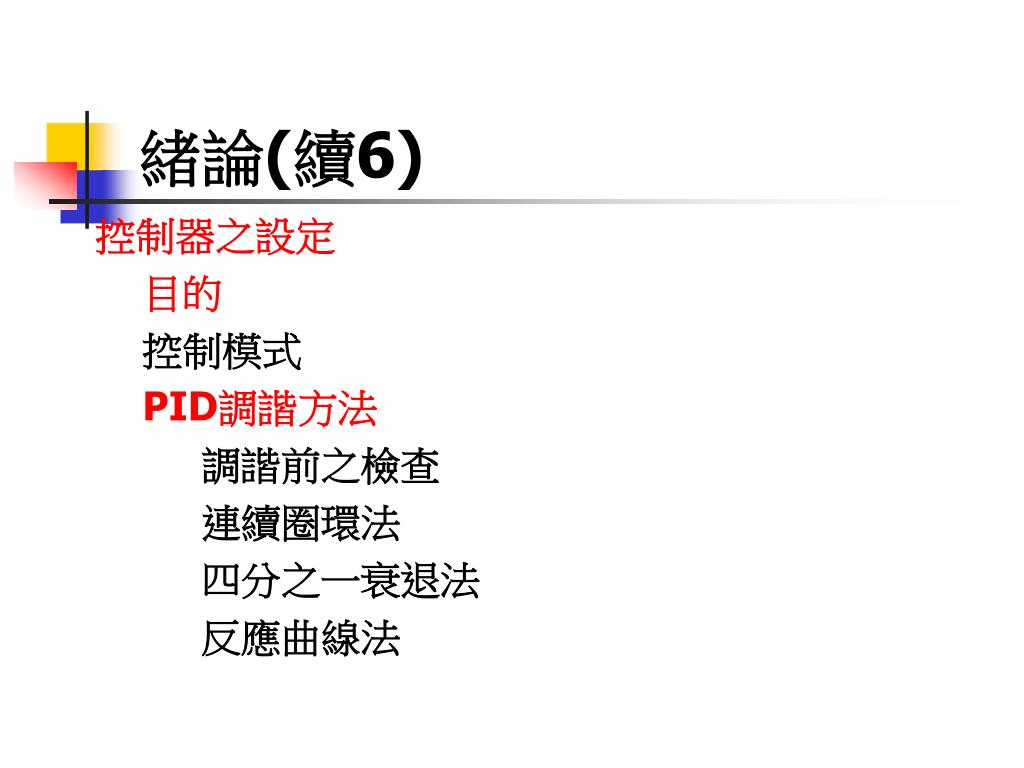

  24. 控制器之設定 目的 控制模式 PID調諧方法 調諧前之檢查 連續圈環法 四分之一衰退法 反應曲線法 緒論(續6)

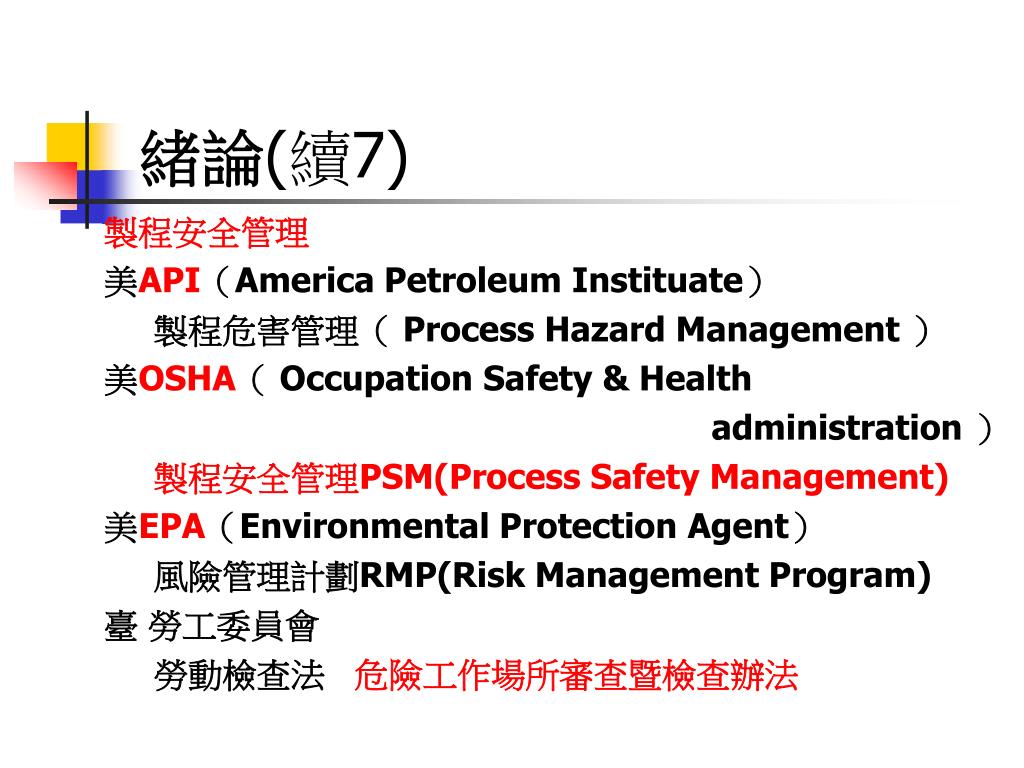

  25. 製程安全管理 美API(America Petroleum Instituate) 製程危害管理( Process Hazard Management ) 美OSHA( Occupation Safety & Health administration ) 製程安全管理PSM(Process Safety Management) 美EPA(Environmental Protection Agent) 風險管理計劃RMP(Risk Management Program) 臺 勞工委員會 勞動檢查法 危險工作場所審查暨檢查辦法 緒論(續7)

  26. 緒論(續7) 危害與操作性分析 安全檢核 壓力釋放系統 建設設計概要

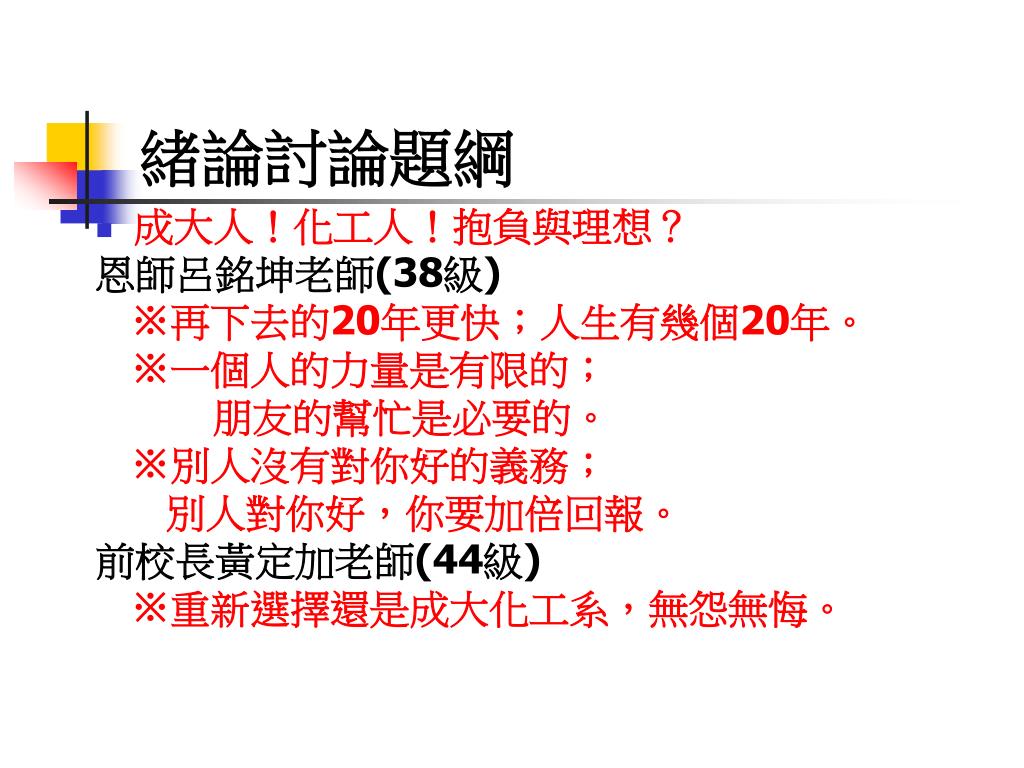

  27. 緒論討論題綱 • 成大人!化工人!抱負與理想? 恩師呂銘坤老師(38級) ※再下去的20年更快;人生有幾個20年。 ※一個人的力量是有限的; 朋友的幫忙是必要的。 ※別人沒有對你好的義務; 別人對你好,你要加倍回報。 前校長黃定加老師(44級) ※重新選擇還是成大化工系,無怨無悔。

  28. 緒論討論題綱 • 修這門課的動機與理由? 前校長馬哲儒老師 ※化學工程師非僅是化學工業的工程師, 是各個行業的化學工程師。

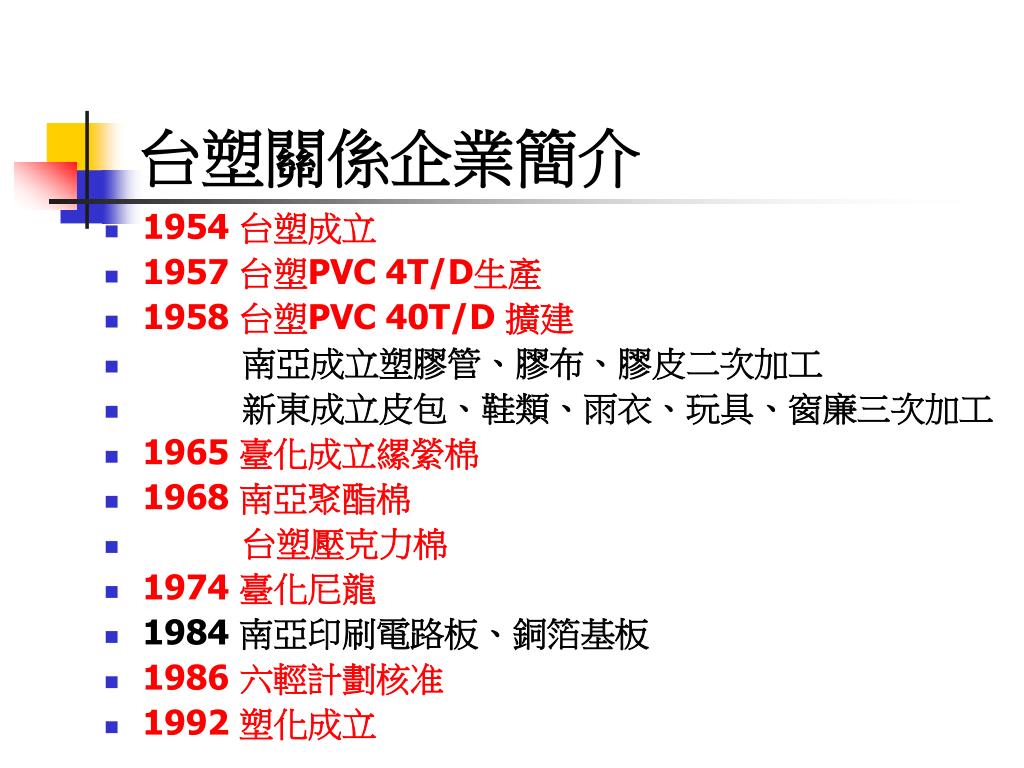

  29. 台塑關係企業簡介 • 1954 台塑成立 • 1957 台塑PVC 4T/D生產 • 1958 台塑PVC 40T/D 擴建 • 南亞成立塑膠管、膠布、膠皮二次加工 • 新東成立皮包、鞋類、雨衣、玩具、窗廉三次加工 • 1965 臺化成立縲縈棉 • 1968 南亞聚酯棉 • 台塑壓克力棉 • 1974 臺化尼龍 • 1984 南亞印刷電路板、銅箔基板 • 1986 六輕計劃核准 • 1992 塑化成立

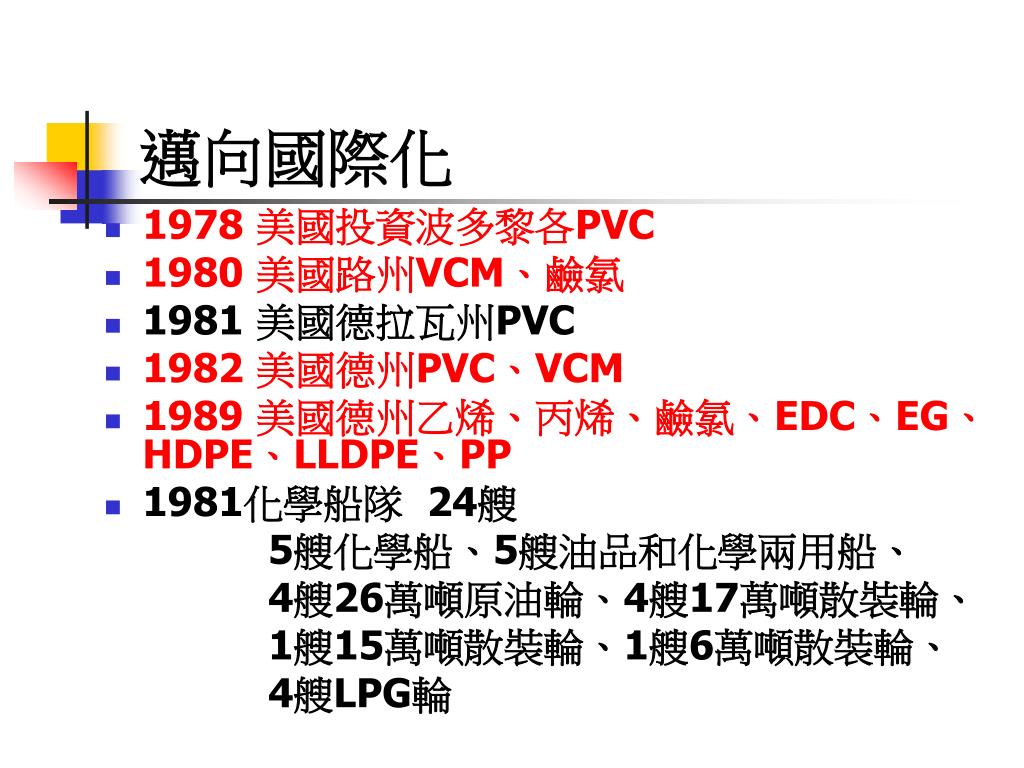

  30. 邁向國際化 • 1978 美國投資波多黎各PVC • 1980 美國路州VCM、鹼氯 • 1981 美國德拉瓦州PVC • 1982 美國德州PVC、VCM • 1989 美國德州乙烯、丙烯、鹼氯、EDC、EG、HDPE、LLDPE、PP • 1981化學船隊 24艘 5艘化學船、5艘油品和化學兩用船、 4艘26萬噸原油輪、4艘17萬噸散裝輪、 1艘15萬噸散裝輪、1艘6萬噸散裝輪、 4艘LPG輪

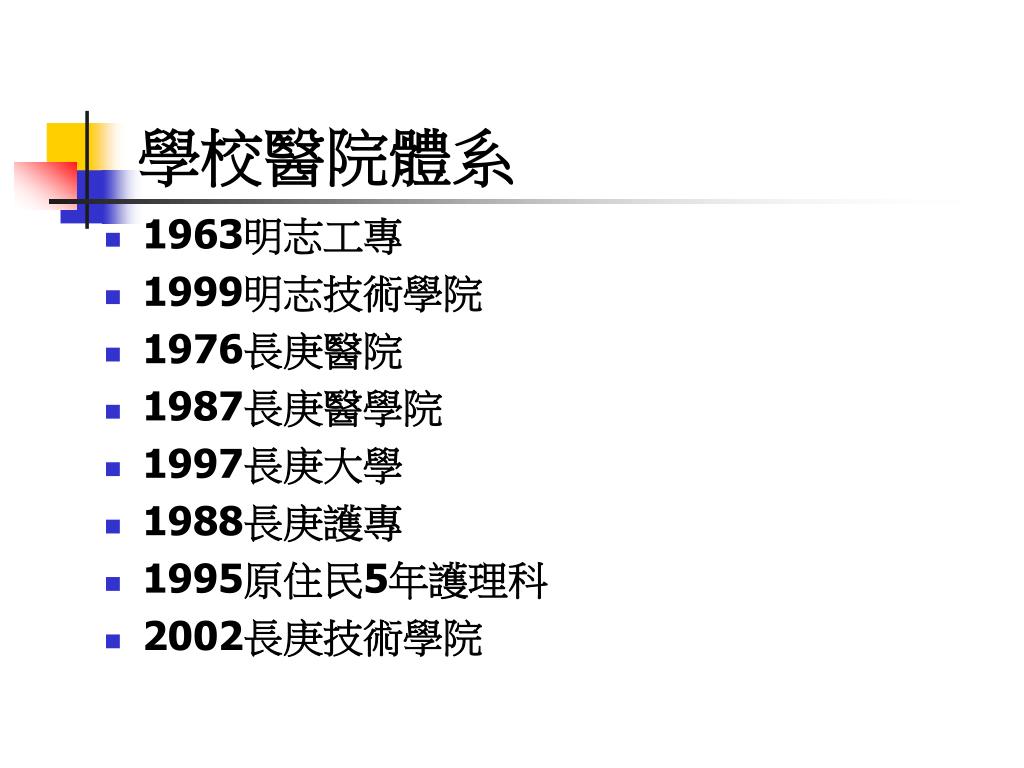

  31. 學校醫院體系 • 1963明志工專 • 1999明志技術學院 • 1976長庚醫院 • 1987長庚醫學院 • 1997長庚大學 • 1988長庚護專 • 1995原住民5年護理科 • 2002長庚技術學院

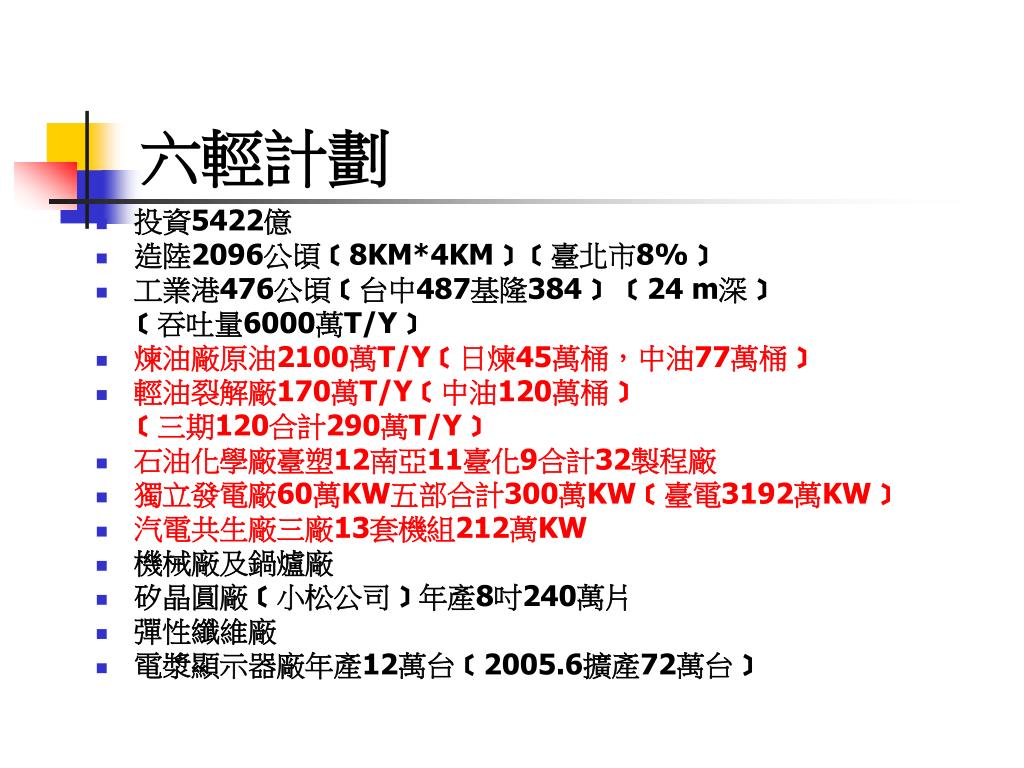

  32. 六輕計劃 • 投資5422億 • 造陸2096公頃﹝8KM*4KM﹞﹝臺北市8%﹞ • 工業港476公頃﹝台中487基隆384﹞ ﹝24 m深﹞ ﹝吞吐量6000萬T/Y﹞ • 煉油廠原油2100萬T/Y﹝日煉45萬桶,中油77萬桶﹞ • 輕油裂解廠170萬T/Y﹝中油120萬桶﹞ ﹝三期120合計290萬T/Y﹞ • 石油化學廠臺塑12南亞11臺化9合計32製程廠 • 獨立發電廠60萬KW五部合計300萬KW﹝臺電3192萬KW﹞ • 汽電共生廠三廠13套機組212萬KW • 機械廠及鍋爐廠 • 矽晶圓廠﹝小松公司﹞年產8吋240萬片 • 彈性纖維廠 • 電漿顯示器廠年產12萬台﹝2005.6擴產72萬台﹞

  33. 台塑精神 • 刻苦耐勞 • 腳踏實地 • 追根究底 • 精益求精

  34. 台塑的經營理念 • 透過嚴密的【內部控制】, 持續不斷追求營運與管理制度的【合理化】。 • 為確保公司永續經營與成長, 基於【安全、健康與環保】之條件下, 提供顧客最佳【品質與服務】的最終目標; 透過經營管理上的不斷整合與一貫作業之合理化 措施,以克服市場上之劇烈變化, 對【成本】做最有效的控制。

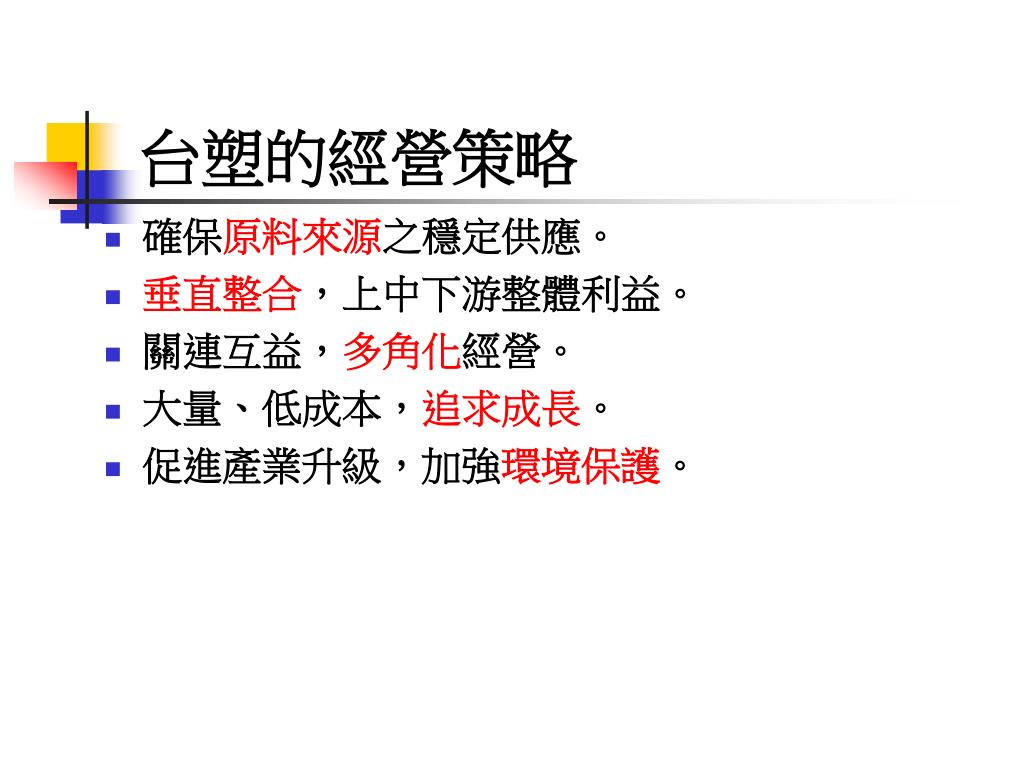

  35. 台塑的經營策略 • 確保原料來源之穩定供應。 • 垂直整合,上中下游整體利益。 • 關連互益,多角化經營。 • 大量、低成本,追求成長。 • 促進產業升級,加強環境保護。

  36. 台塑關係企業簡介討論題綱 • 企業經營要素8M? Man Money Machine Method Material Manufacture Market Management

  37. 化工流程實例介紹 • 塑膠廠(PVC)流程 • 氯乙烯廠(VCM)流程 • 鹼氯廠(IEM)流程 • 製程改善實例(VCM三期)

  38. PVC製造 • 山珍海味‧海枯石爛 • 碳酸鈣→電石(碳化鈣)→乙炔 • 原油→輕油→乙烯 • 鹽→氯→氯化氫 • 電石法:乙炔+氯化氫→氯乙烯單體 • 乙烯法:乙烯+氯→二氯乙烷 乙烯+氯化氫+氧→二氯乙烷 二氯乙烷→氯乙烯單體+氯化氫 • 氯乙烯單體→聚氯乙烯

  39. PVC製造化學反應式 • 2 CaCO3+5 C →2 CaC2+3 CO2 • NaCl+H2O →NaOH+1/2 H2↑+1/2 Cl2↑ H2+Cl2 → 2 HCl • CaC2+2 H2O → Ca(OH)2+C2H2 ↑ C2H2+HCl → CHCl=CH2 • C2H4 +Cl2 →C2H4Cl2 C2H4 +2 HCl+1/2 O2 →C2H4Cl2+H2O C2H4Cl2 →CHCl=CH2+HCl • nCHCl=CH2→ -(CHCl-CH2)n-
