Presentation Transcript


3688583

最高エネルギー宇宙線の起源天体

戎崎俊一

理化学研究所

2008.04.25 高エネルギー研究所


3688583

極限エネルギー宇宙線を生成できる候補天体

A.G.N.

Pulsar

SNR

Hillas Diagram

UHECRを生成することが可能な領域

GRB

Radio Galaxy Lobe


3688583

極限エネルギー宇宙線の起源天体

  • 相対論的ジェット天体

    • 活動的銀河核

    • ガンマ線バースト

  • 大規模衝撃波天体

    • 銀河団

    • 大規模構造


3688583

相対論的ジェット天体=降着中のブラックホール

  • ブラックホール+降着円盤

    • L~1~0.01LEdd

  • 活動的銀河核

    • MBH=106~109Msolar

    • 銀河ガスのBHへの降着

  • ガンマ線バースト

    • MBH=10~1000Msolar

    • 大質量星の重力崩壊→星物質のBHへの降着

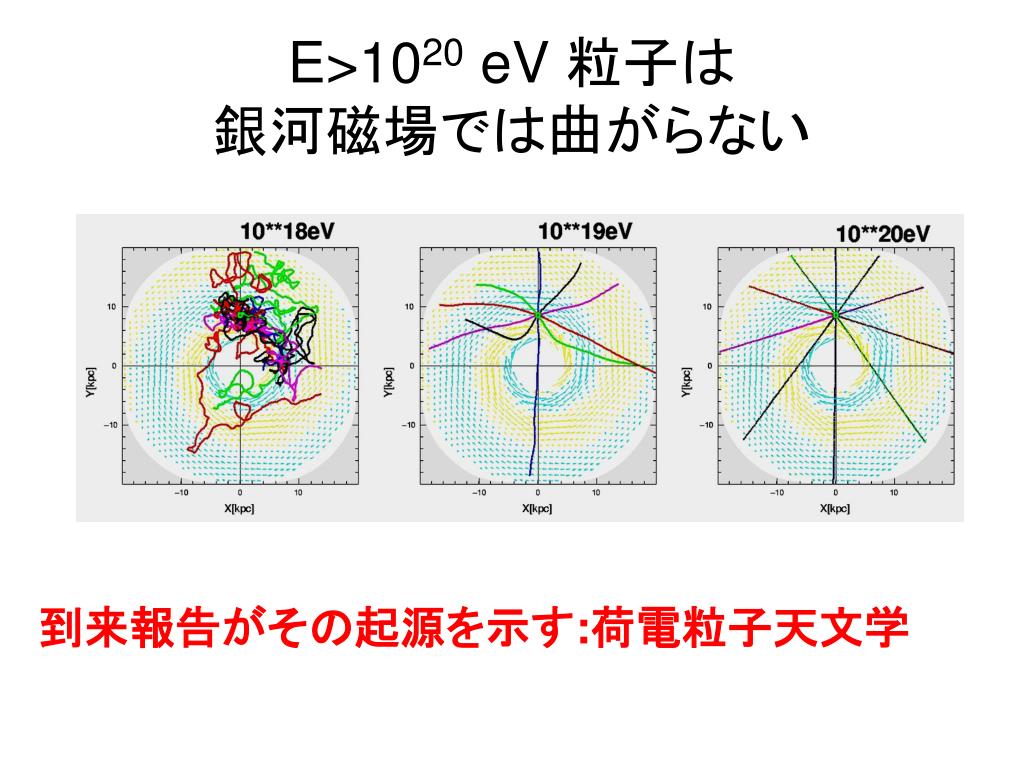

E 10 20 ev

E>1020 eV 粒子は銀河磁場では曲がらない

到来報告がその起源を示す:荷電粒子天文学


3688583

Centaurs A

The Pierre Auger Observatory, Nov. 2007


3688583

ケンタウルス座 A

  • 距離:3.4Mpc

    • GZK機構は効かない

  • 電波銀河

    • もっとも近い

    • 全天最も明るい電波星

  • 楕円銀河ダークレーン

    • 最近ガスに富む渦巻銀河が落下

  • 荷電粒子光度~電波光度~2×1032 W

Optical


Cen a

Cen-Aの多波長画像


3688583

ジェット・と電波ローブ


3688583

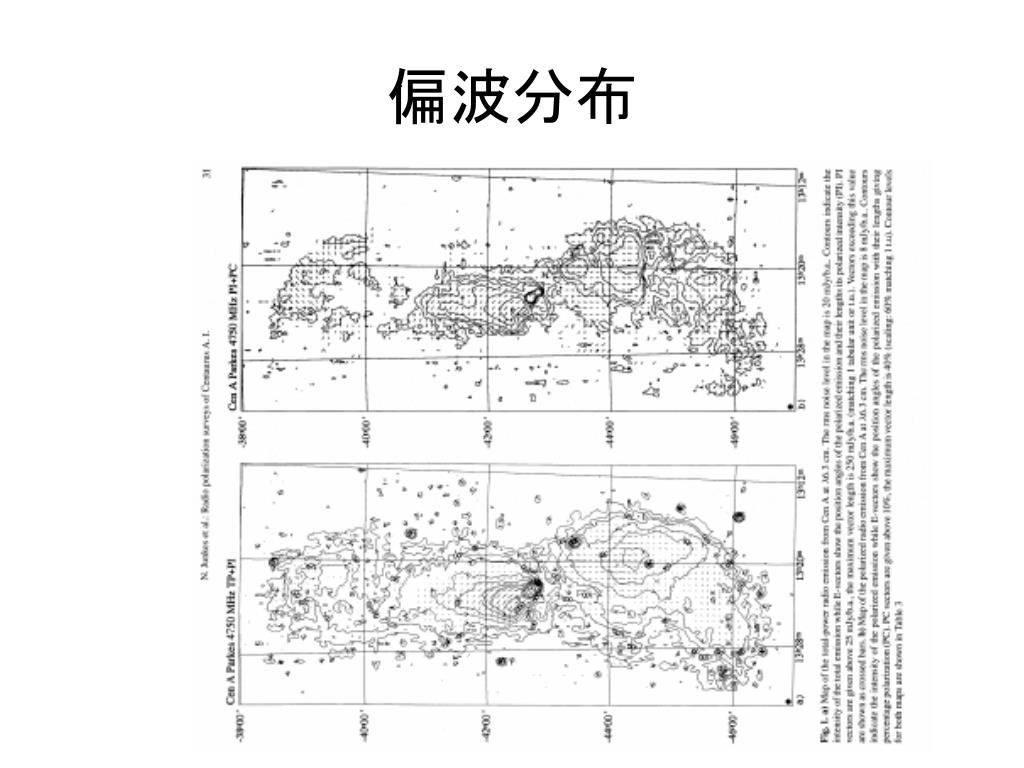

偏波分布


3688583

電波ローブ


3688583

Cen-Aのフラックス

Cuoco etal 2007


Cen a1

Cen AのSED

Chiaberge et al.2001


3688583

SSCによるフィッティング


Tev gamma ray

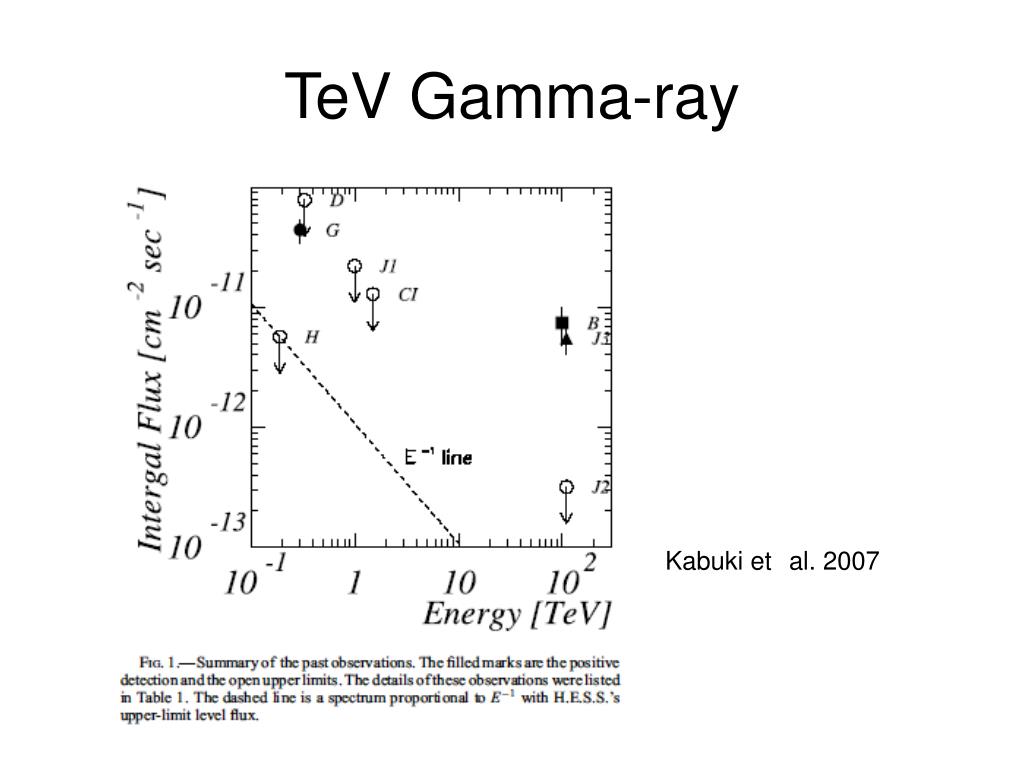

TeV Gamma-ray

Kabuki etal. 2007


Cen a x

Cen-AのX線時間変動

Grindlay etal 1975

Turner et al. 1997


Ssc hillas

SSCパラメータとHillas図

G:Grindlay 1975

C: Chiaberge 2001


Cen a2

Cen-Aのジェット(X線と電波)


3688583

4.9GHz

24μm

0.5-5.0 keV

Hardcastle2006


3688583

X線のピークは電波の内側にある


3688583

スペクトル指数の場所変化

X(extended)

R/X

X(Not)

X-ray

Radio

Hardcastle et al.2007


3688583

ジェット中のノットの光度関数

Kastaokaet al. 2005


3688583

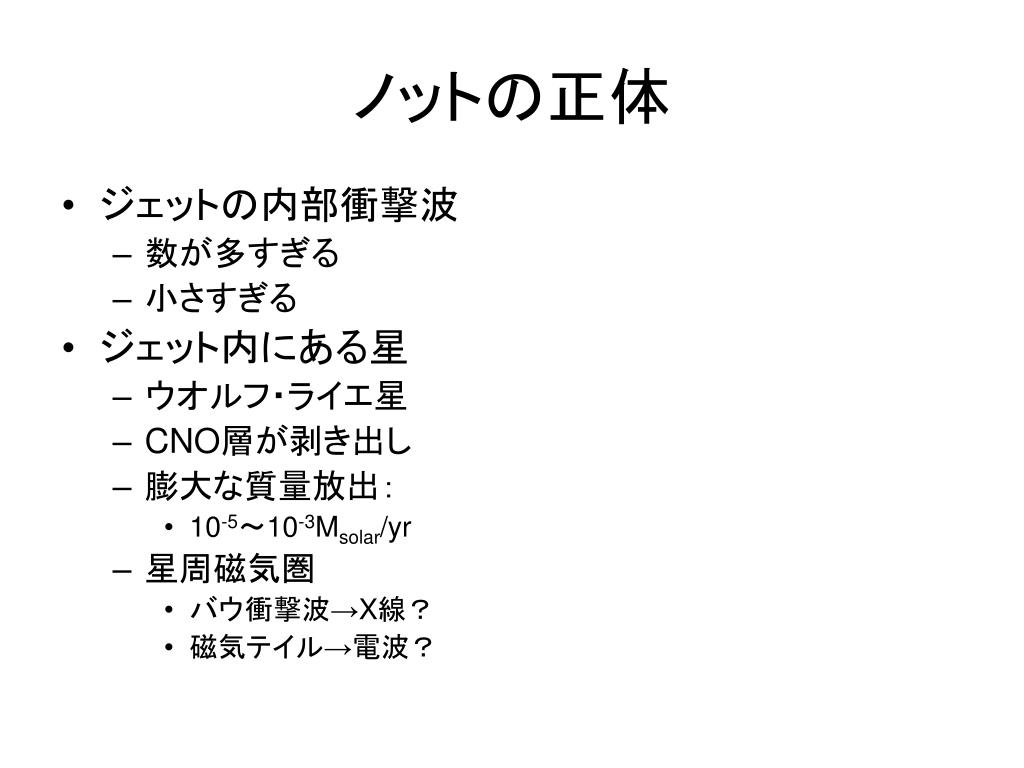

ノットの正体

  • ジェットの内部衝撃波

    • 数が多すぎる

    • 小さすぎる

  • ジェット内にある星

    • ウオルフ・ライエ星

    • CNO層が剥き出し

    • 膨大な質量放出:

      • 10-5~10-3Msolar/yr

    • 星周磁気圏

      • バウ衝撃波→X線?

      • 磁気テイル→電波?


Diffusive synchrotron radiation

Diffusive Synchrotron Radiation

Fleishman 2006


Diffusive synchrotron radiation cen a

Diffusive Synchrotron RadiationCen-A

Mao and Wang 2008


3688583

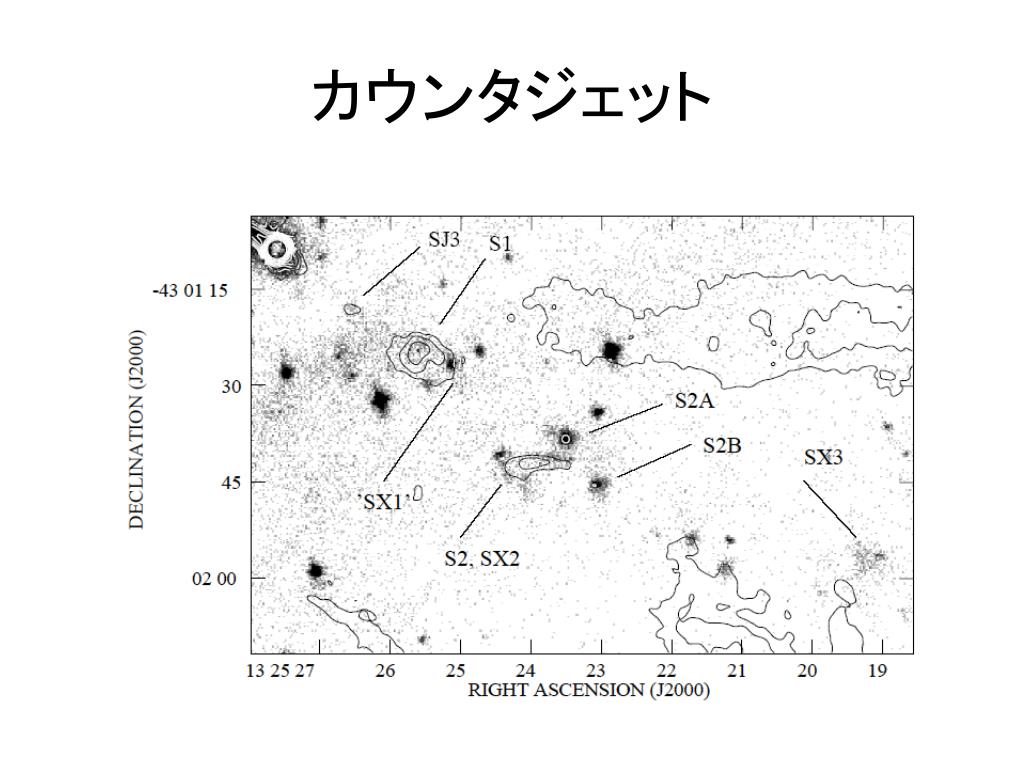

カウンタジェット


3688583

合体の名残の構造


3688583

電波銀河の光度関数

Cen A

極限エネルギー粒子源の数密度は

10-4~10-6Mpc-3

Takami et al. 2007


3688583

他の電波銀河

Fornax A

Cygnus A


Arrival directions agasa

Arrival Directions(AGASA)


3688583

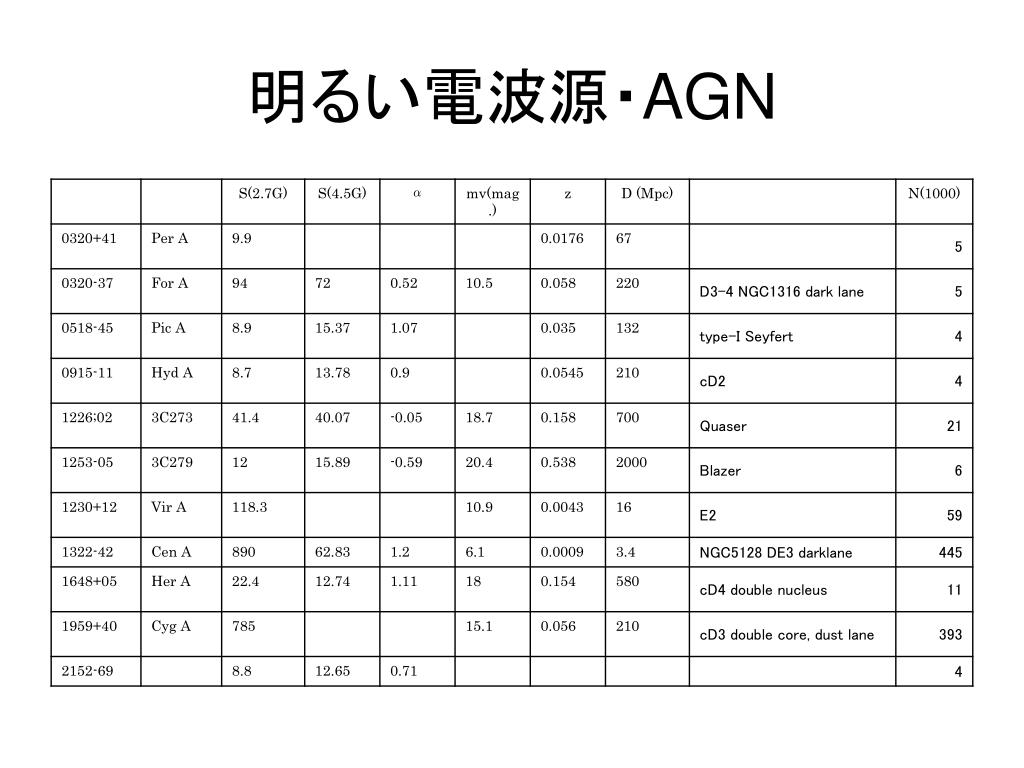

明るい電波源・AGN


3688583

近傍の電波銀河


N 1000

全天予想地図(N~1000)電波強度に比例と仮定


Jem euso

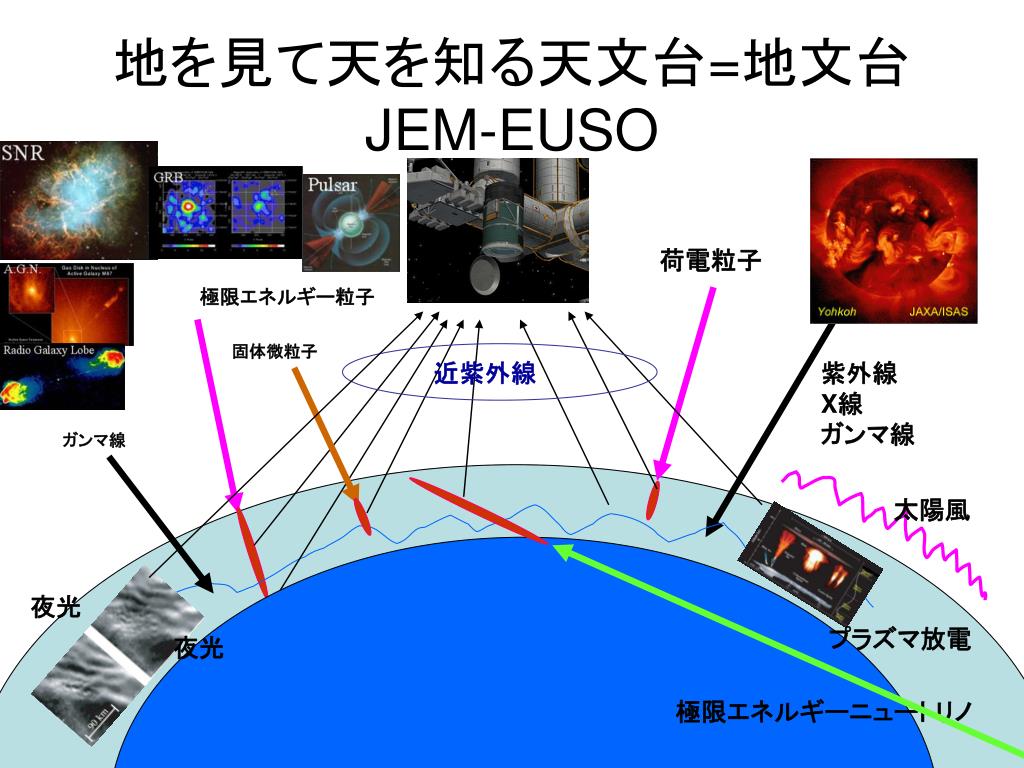

地を見て天を知る天文台=地文台JEM-EUSO

荷電粒子

極限エネルギー粒子

固体微粒子

近紫外線

紫外線

X線

ガンマ線

ガンマ線

太陽風

夜光

プラズマ放電

夜光

極限エネルギーニュートリノ


3688583

光学系入口での光子数 (/2.5msec)

チェレンコフ光

蛍光

時間 (msec)

EUSOの観測方法

宇宙線が大気中に飛び込んで来て、空気シャワーをつくり、シャワー中の電子が窒素や窒素イオンを励起して蛍光を発する。

この蛍光を口径2.5mの望遠鏡で観測する。

空気シャワーにそって発せられたチェレンコフ光の地上や海上での反射光を観測する。


Parameters of mission

Parameters of Mission

  • Time of launch:year 2013

  • Operation Period: 3 years (+ 2 years)

  • Launching Rocket : H2B

  • Transportation to ISS: non pressurized Carrier of

    H2 Transfer Vehicle (HTV)

  • Site to Attach:Japanese Experiment Module/ Exposure Facility #2

  • Height of the Orbit:~430km

  • Inclination of the Orbit:51.6°

  • Mass: 1896 kg

  • Power:998 W(operative),

    344 W (non-operative)

  • Data Transfer Rate:297 kpbs


3688583

EUSOの巨大な視野

JEM-EUSO tilt-mode

EUSO ~ 1000 x AGASA ~ 30 x Auger

EUSO (Instantaneous) ~ 5000 x AGASA

~ 150 x Auger

AGASA


3688583

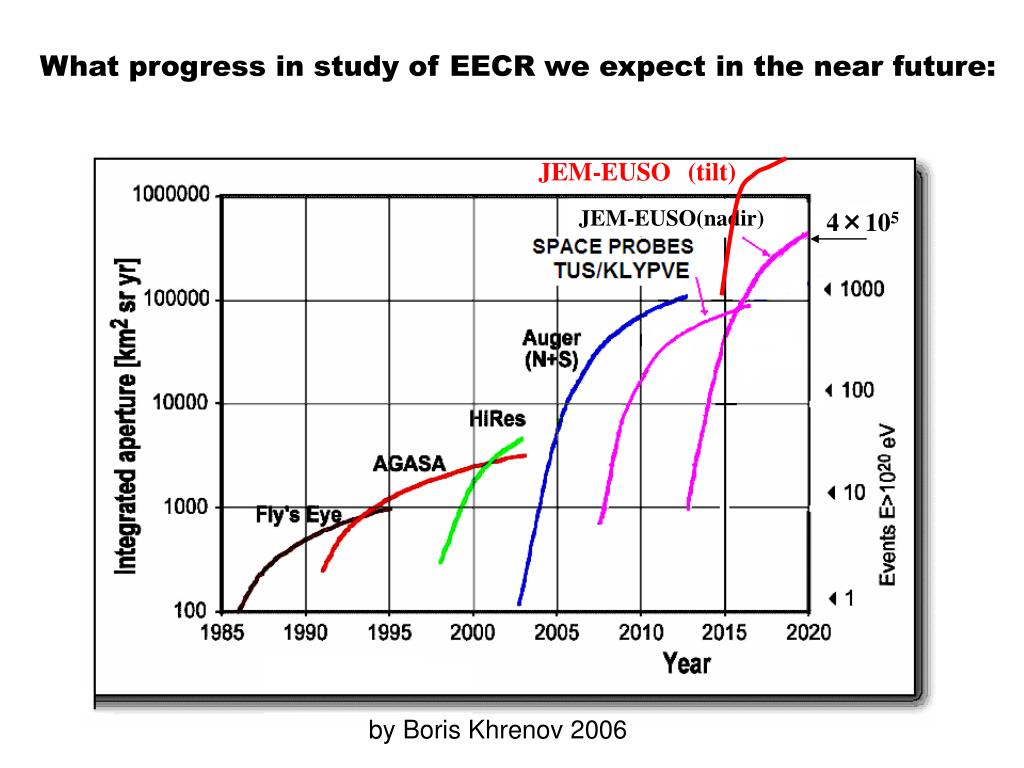

What progress in study of EECR we expect in the near future:

JEM-EUSO(tilt)

JEM-EUSO(nadir)

4×105

by Boris Khrenov 2006


3688583

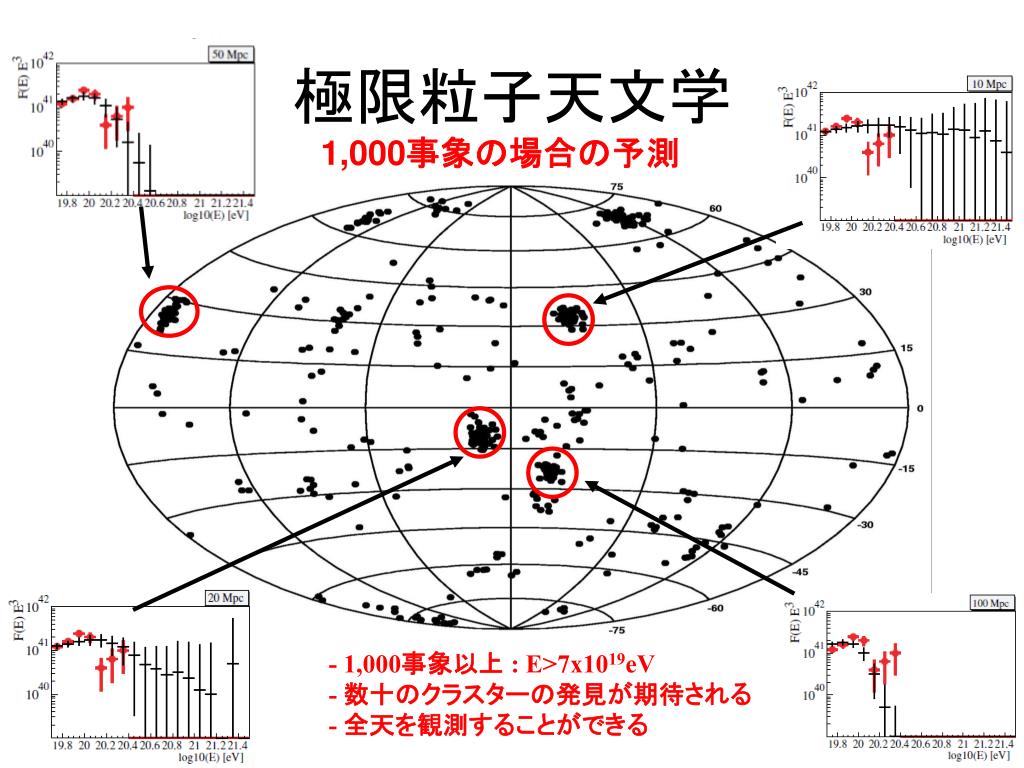

極限粒子天文学

1,000事象の場合の予測

- 1,000事象以上 : E>7x1019eV

- 数十のクラスターの発見が期待される

- 全天を観測することができる


3688583

事例数5年間の運用


3688583

銀河を質量分析器として使う

Cen-A without GZK

3.4MpcGZK

偏向角∝1/E

ずれは化学組成を表す

GRBでエネルギー較正

Cyg-A with GZK

200Mpc

E~5x1019 eVにハンプ

計算と比較してエネルギー較正

GZKハンプがないと大問題。

化学組成、磁場、エネルギー較正


Spectral change by gzk

Spectral Change by GZK

5x1019eV

Cyg-A


3688583

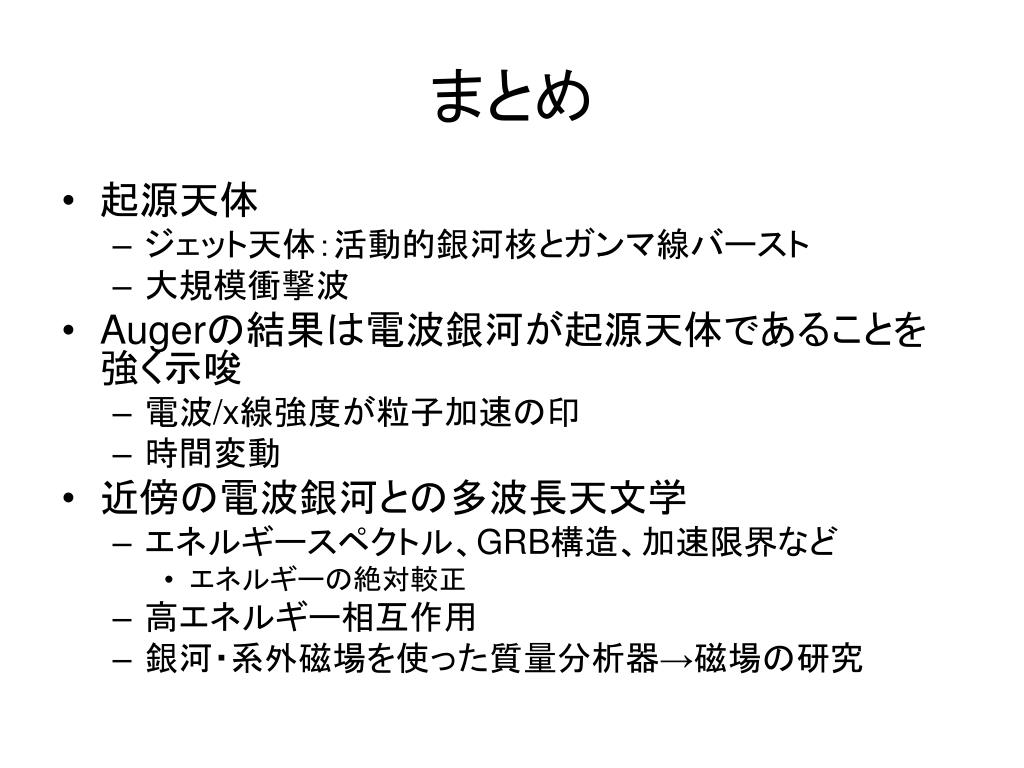

まとめ

  • 起源天体

    • ジェット天体:活動的銀河核とガンマ線バースト

    • 大規模衝撃波

  • Augerの結果は電波銀河が起源天体であることを強く示唆

    • 電波/x線強度が粒子加速の印

    • 時間変動

  • 近傍の電波銀河との多波長天文学

    • エネルギースペクトル、GRB構造、加速限界など

      • エネルギーの絶対較正

    • 高エネルギー相互作用

    • 銀河・系外磁場を使った質量分析器→磁場の研究
