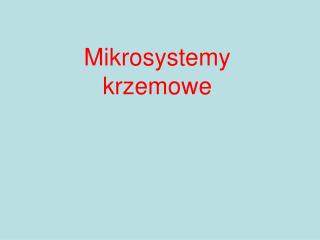

Mikrosystemy krzemowe. Rozmiary geometryczne mikrosystemów. Schemat blokowy mikrosystemu. Realizacja skomplikowanego kształtu metodą wielokrotnego nakładania warstw poświęconych. ROTOR o średnicy 100 m. m. MIKROSILNIK ELEKTROSTATYCZNY. STOJAN. prędkość obrotowa 25000 obr/min.

ewan
Download Presentation

Mikrosystemy krzemowe

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Mikrosystemykrzemowe

  2. Rozmiary geometryczne mikrosystemów

  3. Schemat blokowy mikrosystemu

  4. Realizacja skomplikowanego kształtu metodą wielokrotnego nakładania warstw poświęconych

  5. ROTOR o średnicy 100 m m MIKROSILNIK ELEKTROSTATYCZNY STOJAN prędkość obrotowa 25000 obr/min

  6. Elementy mikromechaniczne wykonane technologią EFAB Wykonanie Projekt w CAD Cewka Chip z wieloma układami RF

  7. Elementy mikromechaniczne wykonane technologią EFAB Waraktor obrotowy

  8. Elementy mikromechaniczne wykonane technologią EFAB Projekt w CAD Wykonanie Linia opóźniająca Scaner

  9. 1 mm Zespół dysz wraz z przełącznikiem

  10. Miniaturowa łódź podwodna płynie w naczyniu krwionośnym Techniką stereolitografi wytworzono subminiaturową łódź podwodną, przeznaczoną do diagnostyki układów krążenia, o wymiarach 4 x 0.8 mm . Urządzenie to jest napędzane śrubą wielołopatkową. Może być wyposażone w kamerę TV i różne czujniki wielkości nieelektrycznych. Dzięki uprzejmości firmy Micro TECH, Bismarckstrasse 1426, 47057 Duisburg, Niemcy

  11. Rynek MEMS-ów w miliardach dolarów

  12. Światowy rynek mikrosystemów Struktura i zakres 1996-2002, produkty dobrze usytuowane (przewidywania 1999) Noworozwijane mikrosystemy 1996-2002 (przewidywania 1999)

  13. EUROPRACTICE • W Europie powołano jeden ogólnoeuropejski i kilka narodowych programów rozwoju mikrosystemów pod nazwą EUROPRACTICE, który podzielono na pięć głównych działów: • pomiary fizyczne i motoryzacja (CC1) • mikrourządzenia biomedyczne i zastosowania w medycynie (CC2a) • mikrosystemy bioanalityczne dla nauki o życiu i ochrony środowiska (CC2b) • MEOMS, urządzenia peryferyjne i telekomunikacyjne (CC3) • mikromaszyny i mikroaktuatory, kontrola procesów i zastosowania w narzędziach (CC4) • mikrofluidyka i mikrosystemy cieczowe (CC5) • czujniki promieniowania, areonautyka i zastosowania instrumentalne w aparaturze naukowej (CC6a) • systemy obrazowe CMOS (CC6b).

  14. Rozwój techniki mikrosystemów na świecie

  15. Struktura nakładów inwestycyjnych na badania i instytucji badawczych w dziedzinie mikrosystemów Struktura nakładów inwestycyjnych na badania w dziedzinie mikrosystemów krzemowych Struktura instytucji badawczych i dydaktycznych

  16. Rozwój mikrosystemów

  17. Pole zastosowań i rozwój mikrosystemów

  18. Technika mikrosystemów a rozwój
