Sk6dw r

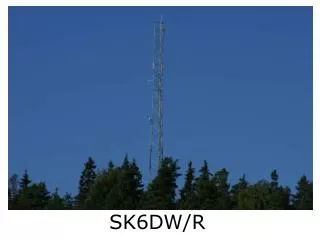

SK6DW/R

l


Inneh ll

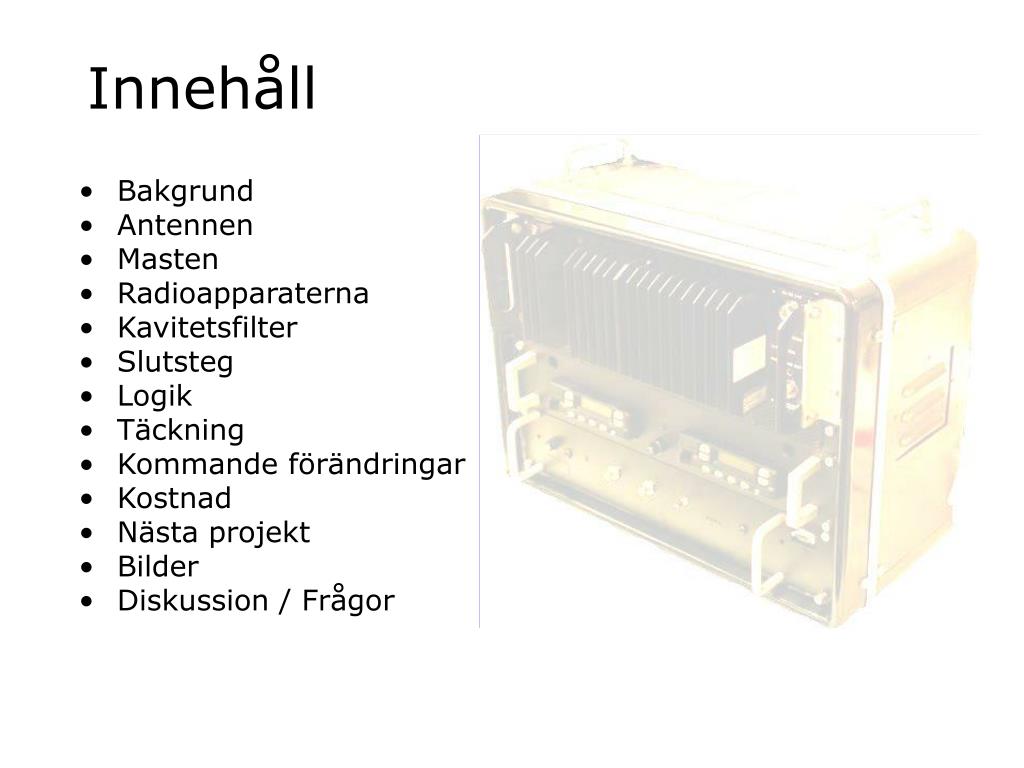

Innehåll

  • Bakgrund

  • Antennen

  • Masten

  • Radioapparaterna

  • Kavitetsfilter

  • Slutsteg

  • Logik

  • Täckning

  • Kommande förändringar

  • Kostnad

  • Nästa projekt

  • Bilder

  • Diskussion / Frågor


Bakrund

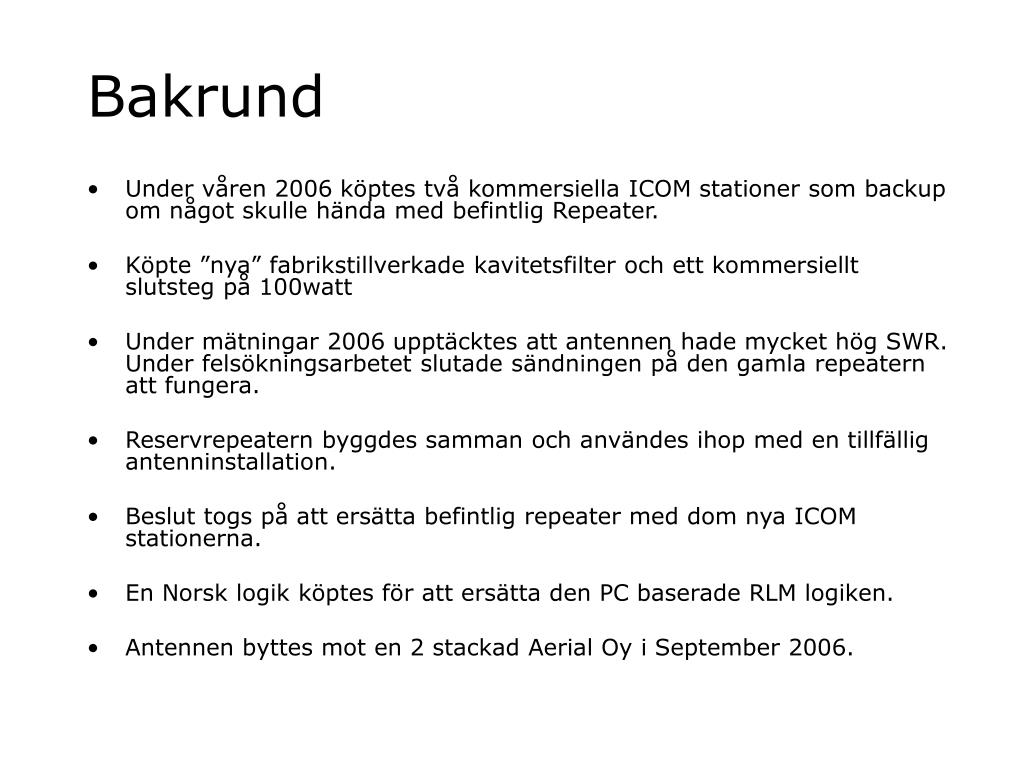

Bakrund

  • Under våren 2006 köptes två kommersiella ICOM stationer som backup om något skulle hända med befintlig Repeater.

  • Köpte ”nya” fabrikstillverkade kavitetsfilter och ett kommersiellt slutsteg på 100watt

  • Under mätningar 2006 upptäcktes att antennen hade mycket hög SWR. Under felsökningsarbetet slutade sändningen på den gamla repeatern att fungera.

  • Reservrepeatern byggdes samman och användes ihop med en tillfällig antenninstallation.

  • Beslut togs på att ersätta befintlig repeater med dom nya ICOM stationerna.

  • En Norsk logik köptes för att ersätta den PC baserade RLM logiken.

  • Antennen byttes mot en 2 stackad Aerial Oy i September 2006.


Antennen

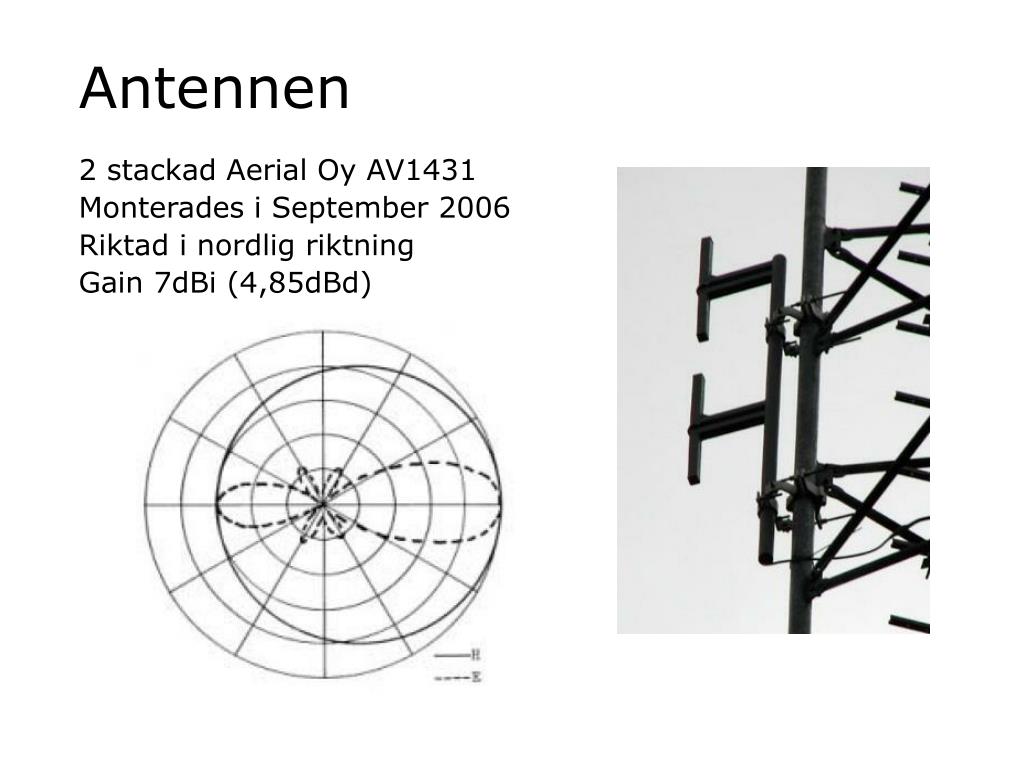

Antennen

2 stackad Aerial Oy AV1431

Monterades i September 2006

Riktad i nordlig riktning

Gain 7dBi (4,85dBd)


Masten

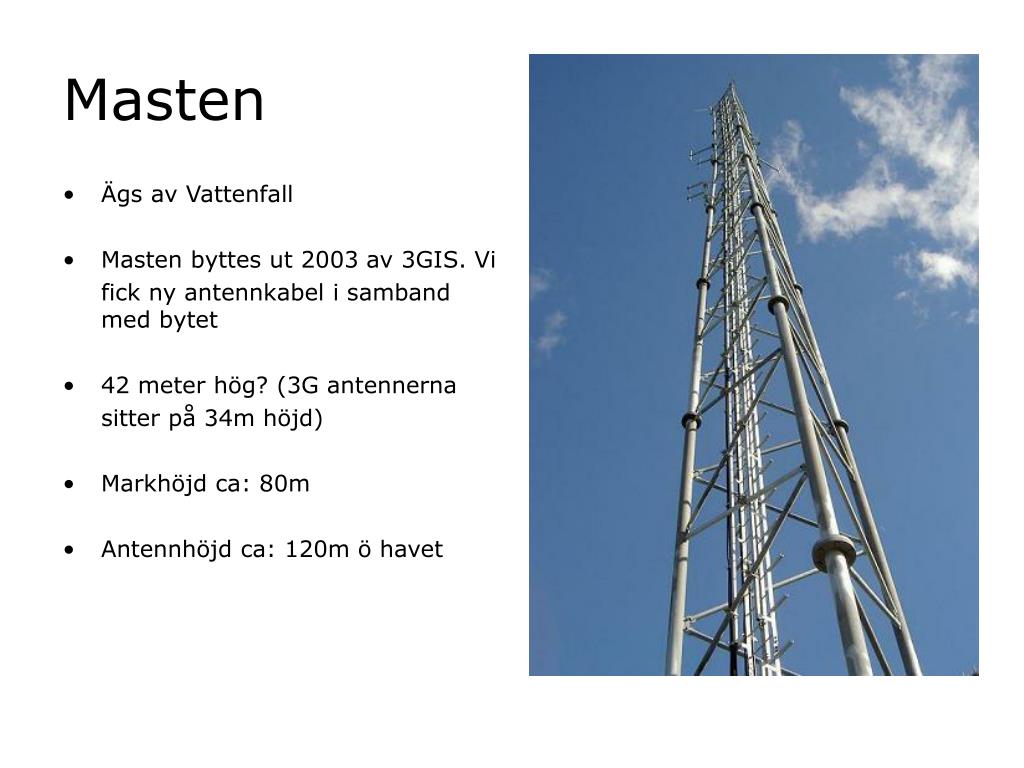

Masten

  • Ägs av Vattenfall

  • Masten byttes ut 2003 av 3GIS. Vi

    fick ny antennkabel i samband med bytet

  • 42 meter hög? (3G antennerna

    sitter på 34m höjd)

  • Markhöjd ca: 80m

  • Antennhöjd ca: 120m ö havet


Radioapparaterna

Radioapparaterna

ICOM F-310

Finns i två varianter, 8 eller

32 kanaler.

Programmeras med PC

12.5 kHz Narrow FM

Max. 25 watt ut

RX -112dBm, lite lägre känslighet än en amatörradiostation, dock mycket bättre Imd egenskaper


Kavitetsfilter

Kavitetsfilter

Fabrikat Decibel (Nypris 2720$)

DB4060-B (143-156 MHz)

Type: 4 cavity pass-reject

Minimum freq. spacing 0.5 MHz

Insertion loss 1.5 dB

Max. continuous power 200watts

Tx noise supp. at Rx freq. 80 dB

Rx isolation at Tx freq. 80 dB

Temperature range -30 to +60C

VSWR 1.5:1


Slutsteg

Slutsteg

Radiosystem RS-214

Kombinerad nätdel och PA

20 watt in ger 100watt ut


Logik

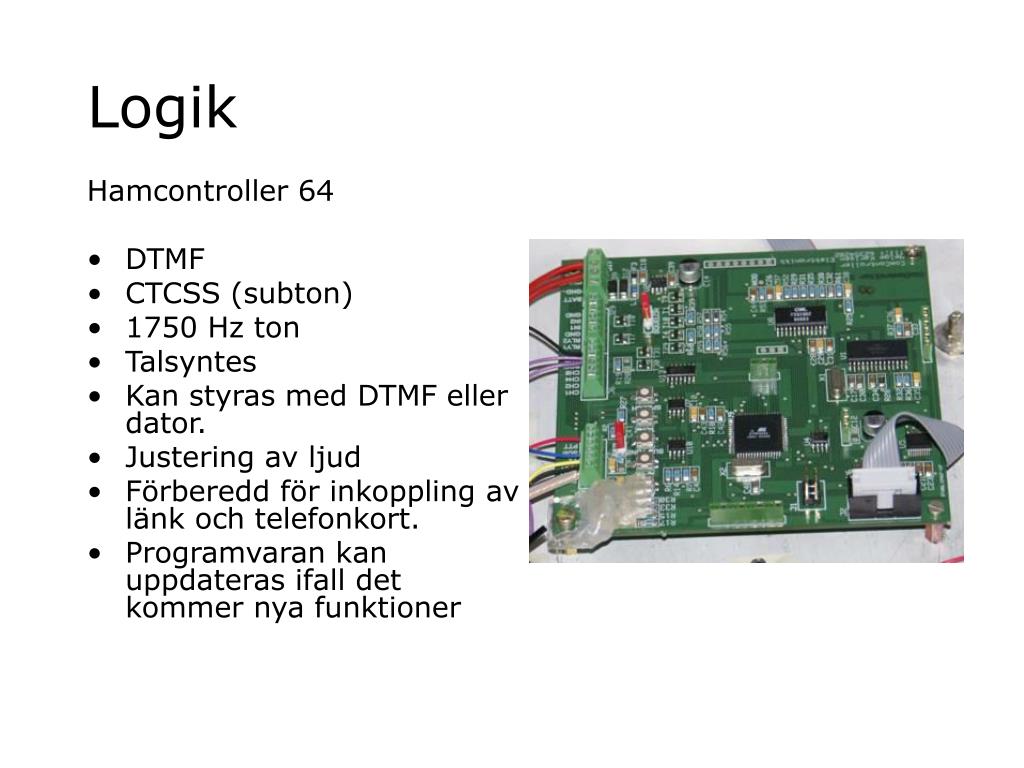

Logik

Hamcontroller 64

  • DTMF

  • CTCSS (subton)

  • 1750 Hz ton

  • Talsyntes

  • Kan styras med DTMF eller dator.

  • Justering av ljud

  • Förberedd för inkoppling av länk och telefonkort.

  • Programvaran kan uppdateras ifall det kommer nya funktioner


Handhavande

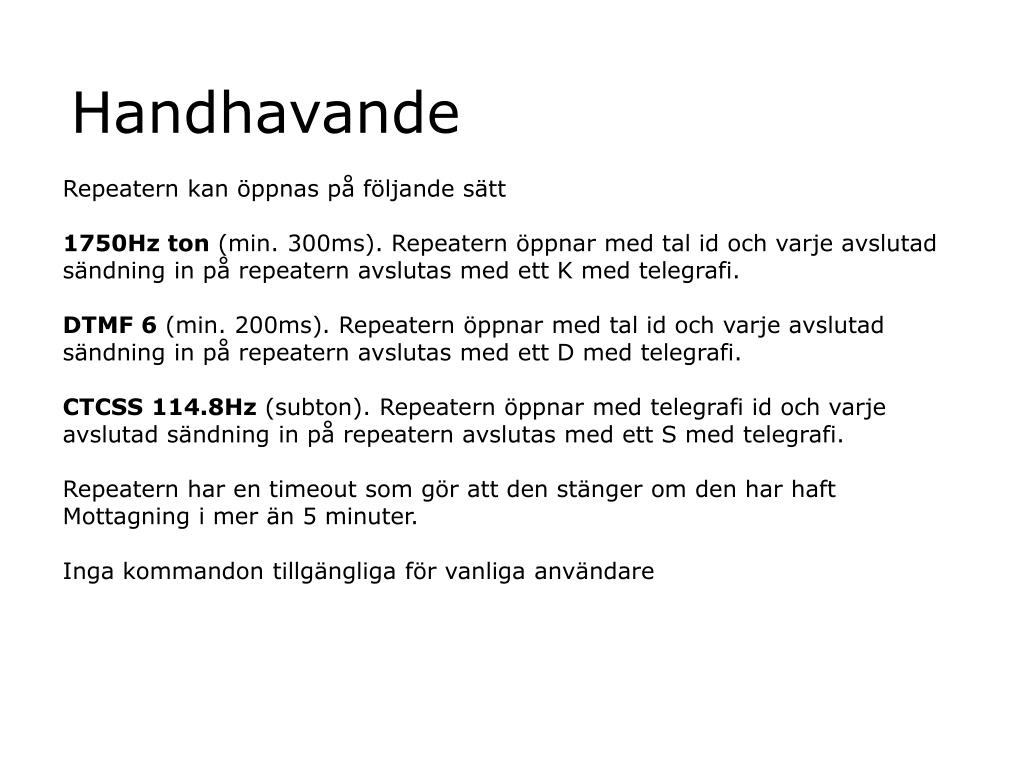

Handhavande

Repeatern kan öppnas på följande sätt

1750Hz ton (min. 300ms). Repeatern öppnar med tal id och varje avslutad

sändning in på repeatern avslutas med ett K med telegrafi.

DTMF 6 (min. 200ms). Repeatern öppnar med tal id och varje avslutad

sändning in på repeatern avslutas med ett D med telegrafi.

CTCSS 114.8Hz (subton). Repeatern öppnar med telegrafi id och varje

avslutad sändning in på repeatern avslutas med ett S med telegrafi.

Repeatern har en timeout som gör att den stänger om den har haft

Mottagning i mer än 5 minuter.

Inga kommandon tillgängliga för vanliga användare


Planerade f r ndringar

Planerade förändringar

  • Sänkning av effekt

  • Sänka nivån på tonerna från repeatern

  • Höjning av squelch

  • Inkopplig av en nivåreglerare AGC


T ckningsomr de

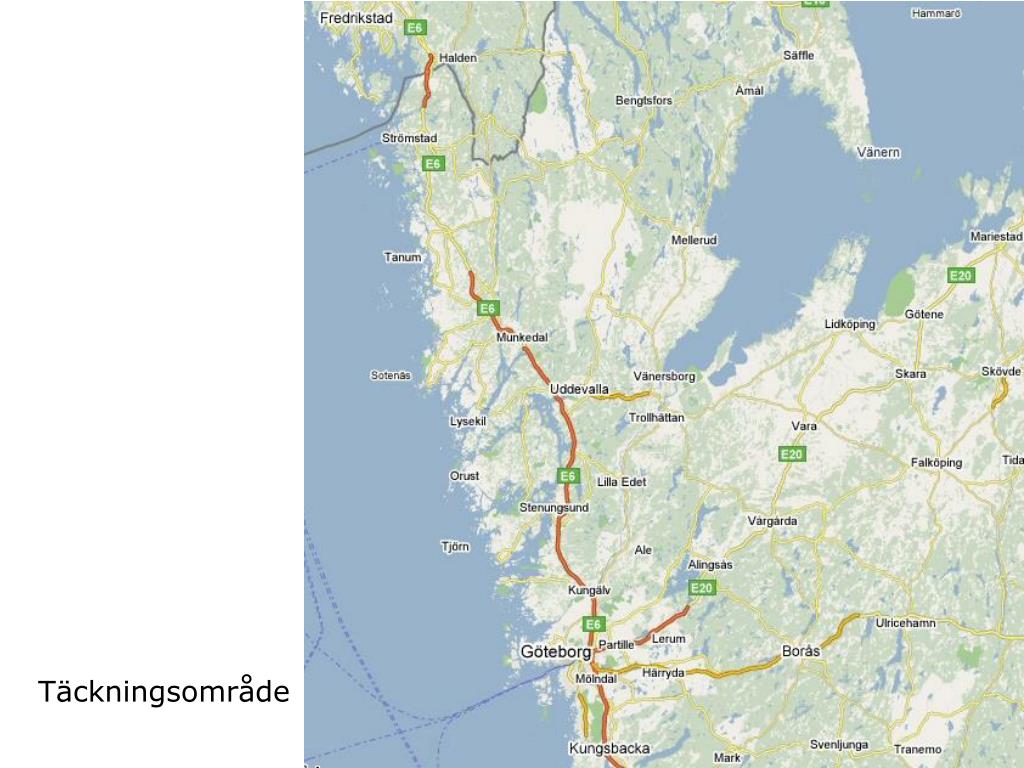

Täckningsområde


Ctcss subton i tx

CTCSS (Subton) i TX

Repeatern sänder ut en subton (CTCSS) när den tar emot

signal. Vad är fördelen med det?

  • Kan ge längre räckvidd genom länkar till andra repeatrar eller krossbands länkar genom att använda subtons squelch.

  • Får en bättre funktion på Echolinken då man slipper få ljud från repeatern med ut på internet. Förhindrar ”loopar” och ger snabbare skiftning mellan RX/TX. VOX är annars det enda alternativet när man kör Echolink remote mot repeatern.

  • Man kan välja att använda subtons squelch om man vill slippa höra ljudet från repeatern. Endast stationerna som sänder in till repeatern hörs.


L nka mot repeatern

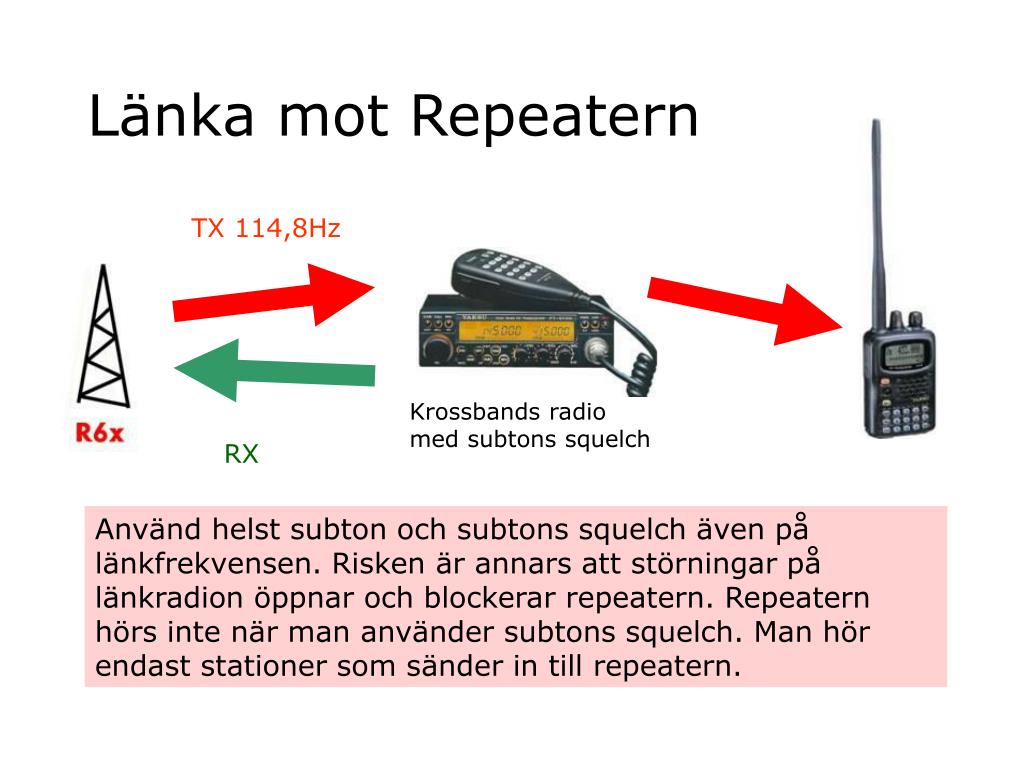

Länka mot Repeatern

TX 114,8Hz

Krossbands radio med subtons squelch

RX

Använd helst subton och subtons squelch även på länkfrekvensen. Risken är annars att störningar på länkradion öppnar och blockerar repeatern. Repeatern hörs inte när man använder subtons squelch. Man hör endast stationer som sänder in till repeatern.


Kostnad

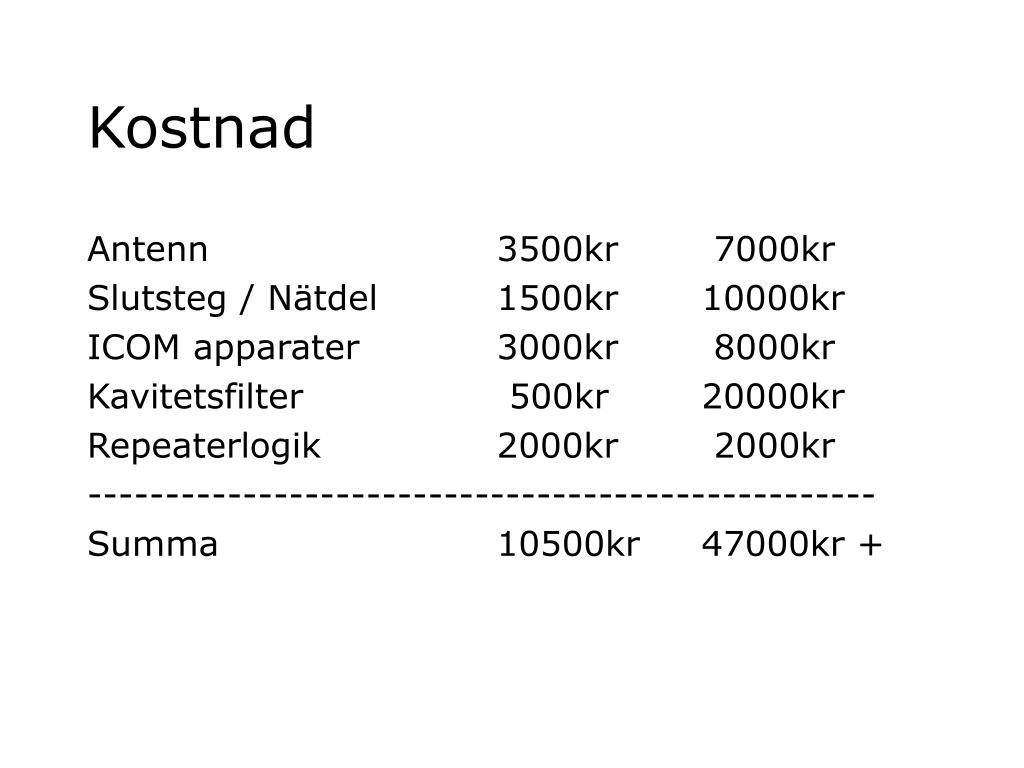

Kostnad

Antenn 3500kr 7000kr

Slutsteg / Nätdel1500kr10000kr

ICOM apparater3000kr 8000kr

Kavitetsfilter 500kr20000kr

Repeaterlogik2000kr 2000kr

---------------------------------------------------

Summa10500kr47000kr +


N sta projekt

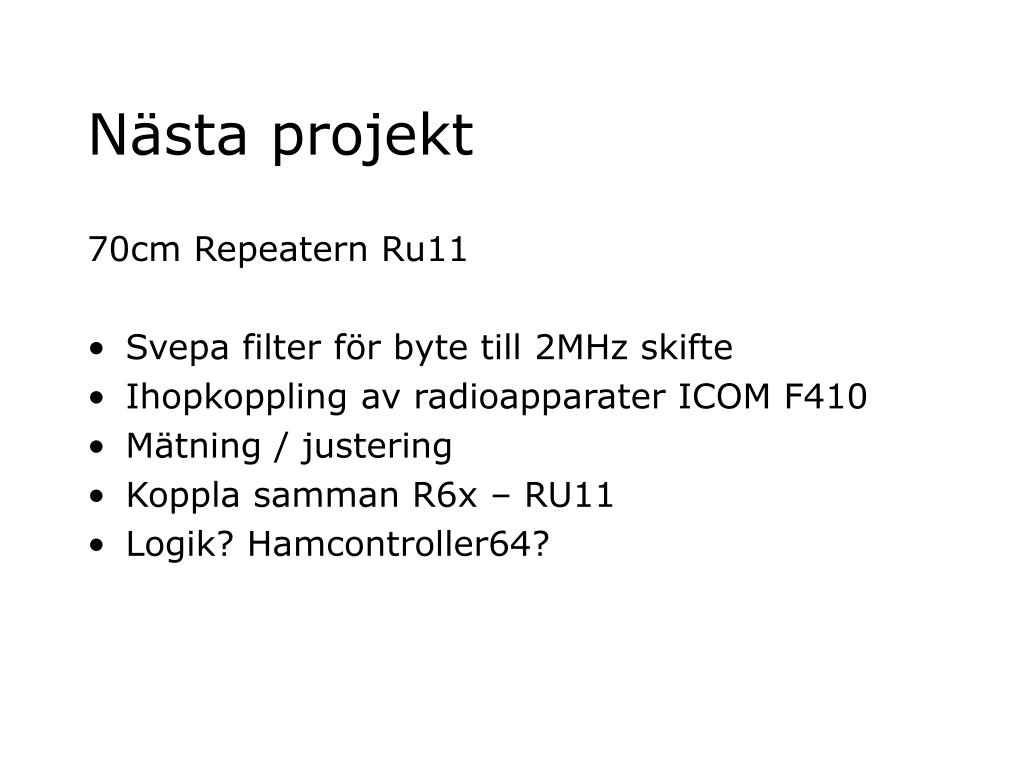

Nästa projekt

70cm Repeatern Ru11

  • Svepa filter för byte till 2MHz skifte

  • Ihopkoppling av radioapparater ICOM F410

  • Mätning / justering

  • Koppla samman R6x – RU11

  • Logik? Hamcontroller64?


L nka med hamcontroller

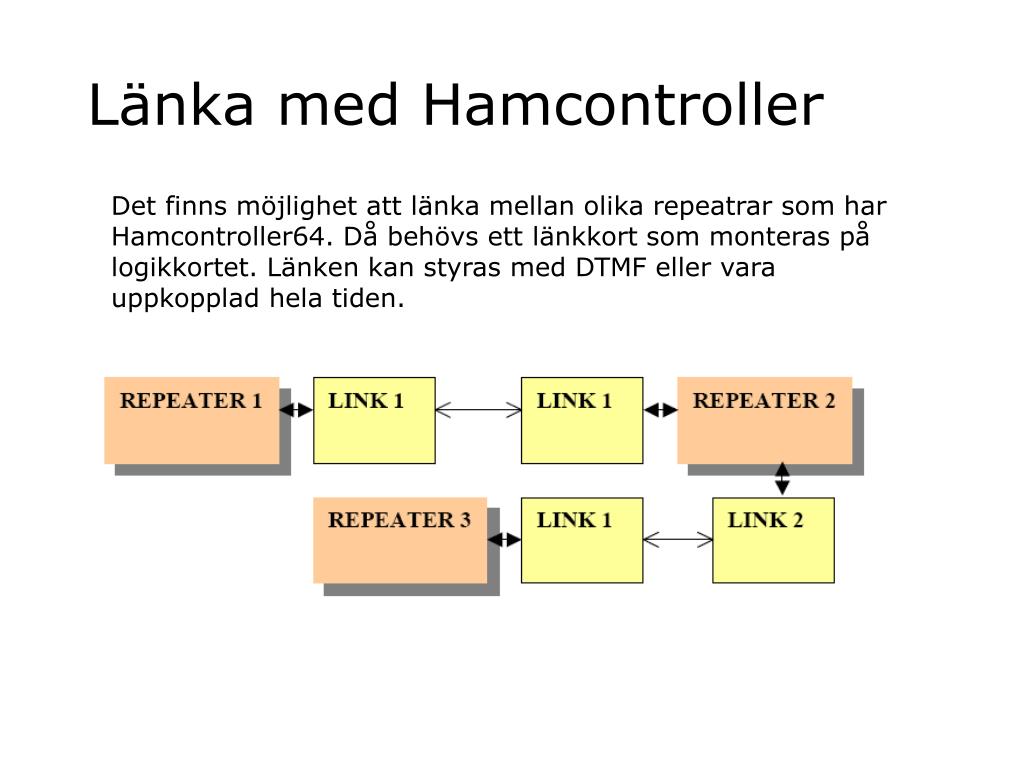

Länka med Hamcontroller

Det finns möjlighet att länka mellan olika repeatrar som har

Hamcontroller64. Då behövs ett länkkort som monteras på

logikkortet. Länken kan styras med DTMF eller vara

uppkopplad hela tiden.


F rslag av l sning p ru11

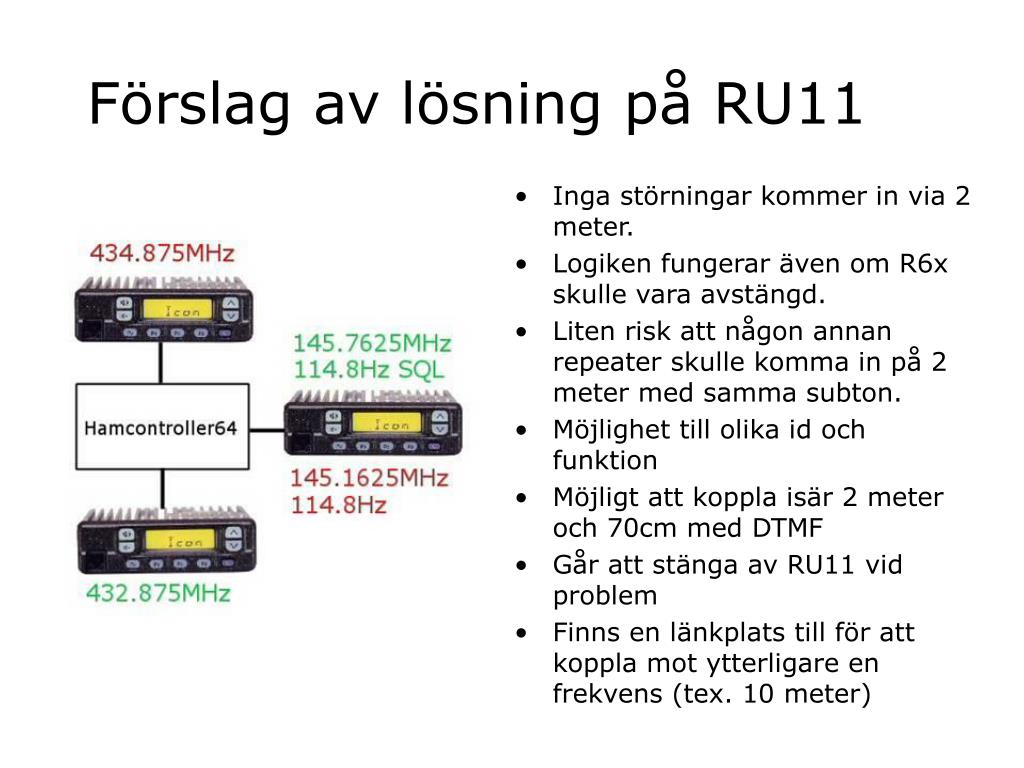

Förslag av lösning på RU11

  • Inga störningar kommer in via 2 meter.

  • Logiken fungerar även om R6x skulle vara avstängd.

  • Liten risk att någon annan repeater skulle komma in på 2 meter med samma subton.

  • Möjlighet till olika id och funktion

  • Möjligt att koppla isär 2 meter och 70cm med DTMF

  • Går att stänga av RU11 vid problem

  • Finns en länkplats till för att koppla mot ytterligare en frekvens (tex. 10 meter)


Antennbytet

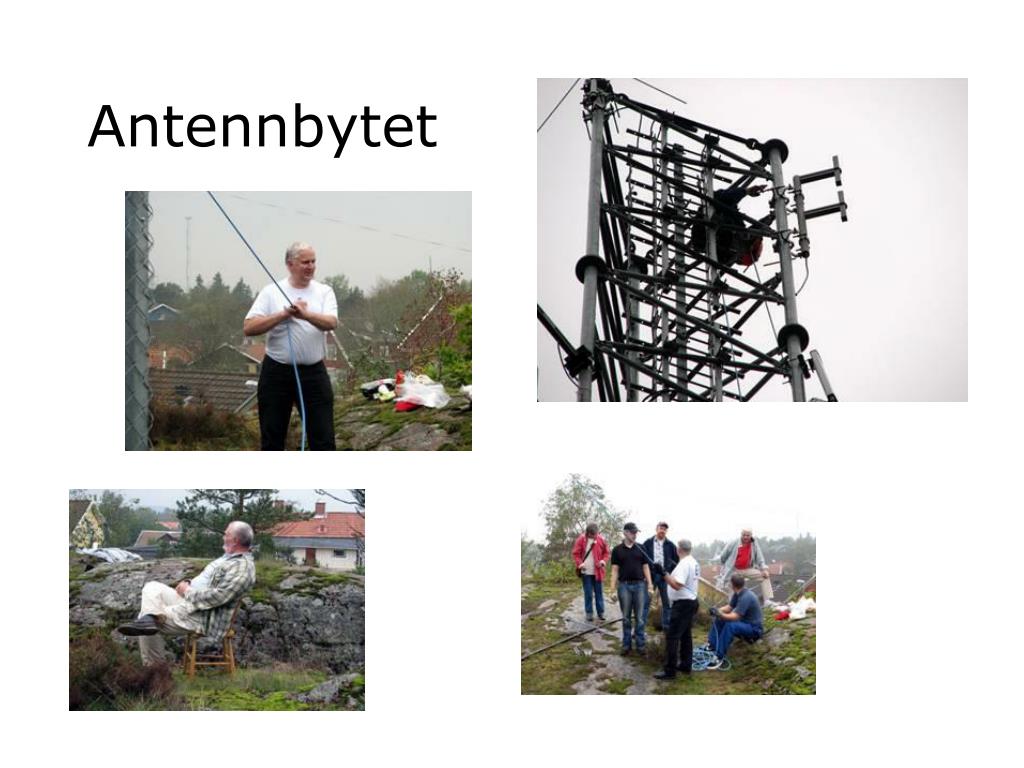

Antennbytet


Antennbytet1

Antennbytet


Byggande

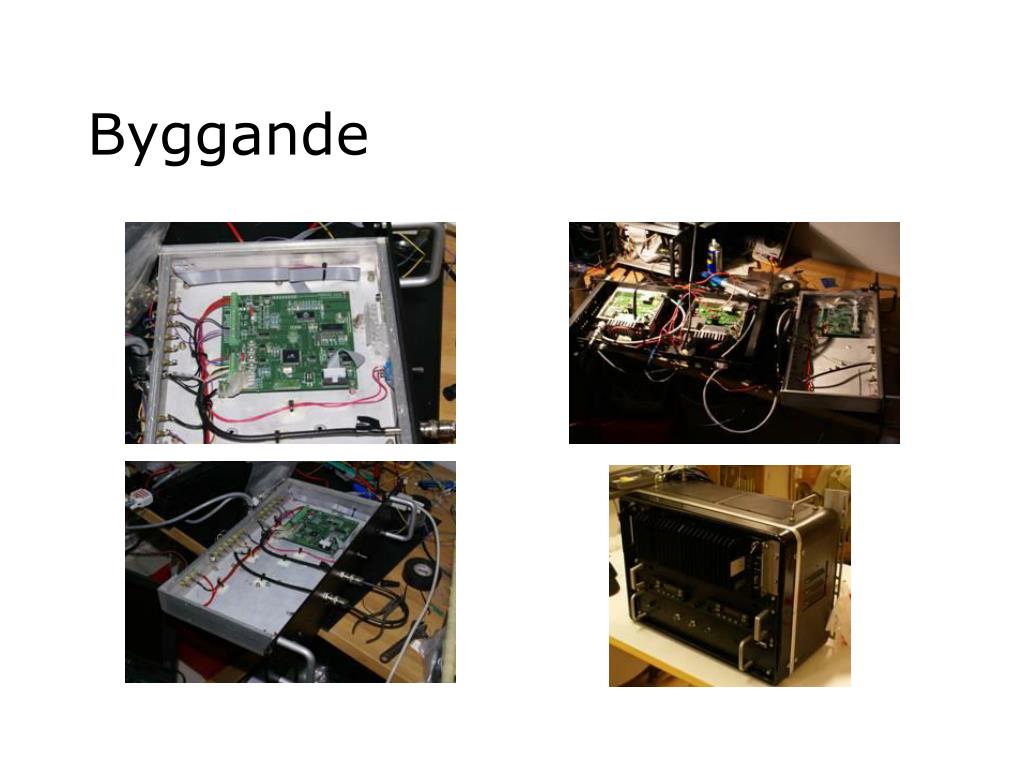

Byggande


M tning och upps ttning

Mätning och uppsättning


Diskussion fr gor

Diskussion Frågor

Logik till RU11?Vad gör vi med den gamla repeatern?10 meters repeatern?
