Presentation Transcript

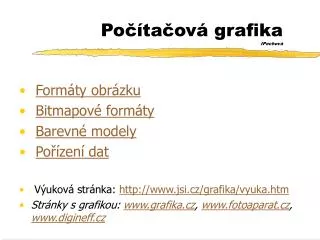

Po ta ov grafika ipechov

Počítačová grafika IPechová

  • Formáty obrázku

  • Bitmapové formáty

  • Barevné modely

  • Pořízení dat

  • Výuková stránka: http://www.jsi.cz/grafika/vyuka.htm

  • Stránky s grafikou: www.grafika.cz, www.fotoaparat.cz, www.digineff.cz


Po ta ov grafika ipechov1

Počítačová grafika IPechová

  • Formát obrázku

    • rastrový (bitová mapa)

      • obrázek se skládá z jednotlivých bodů

    • vektorový

      • objekty určeny svým okrajem pomocí matematické křivky


Po ta ov grafika ipechov2

Počítačová grafika IPechová

  • Příklad vektorového obrázku

    • objekty určeny svým okrajem pomocí matematické křivky


Po ta ov grafika ipechov3

Počítačová grafika IPechová

  • Formáty vektorového souboru:

    • cdr (Corel Draw)

    • ai (Adobe Illustrator)

    • zmf (Zoner Callisto)


Po ta ov grafika ipechov4

Počítačová grafika IPechová

  • Příklad:

  • Rastrového obrázku

    • obrázek se skládá z jednotlivých bodů


Po ta ov grafika ipechov5

Počítačová grafika IPechová

  • Rozlišení

    • pixel - zobrazovací bod

    • DPI - dots per inch (body na palec)

    • ppi - pixels per inch (pixely na palec)


Po ta ov grafika ipechov6

rozlišení: 2 x 2

rozlišení: 3 x 3

rozlišení: 6 x 6

Počítačová grafika IPechová


Po ta ov grafika ipechov7

Počítačová grafika IPechová

  • Rastrový obrázek

    • se skládá z určitého počtu bodů, tento počet je dán při jeho pořízení do počítače

    • celkový počet bodů obrázku je počet bodů (pixelů) vodorovně x svisle (např. 800x600)

    • každý bod má jako vlastnost svou barvu


Po ta ov grafika ipechov8

Počítačová grafika IPechová

  • Barevná hloubka

    • paleta, ze které lze vybírat barvy pro jednotlivé body obrázku

      • 2 barvy (ang.Lineart)

        • 1 bit na bod ( černo-bílá kresba)

    • 256 barev (256 Colors)

      • 8 bitů (1B) na bod

  • 256 odstínů šedi (Greyscale)

    • černobílá fotografie

  • 16,7 mil.barev (True Color, RGB Color)

    • 24 bitů (3B) na bod ( barevná fotografie)


  • Po ta ov grafika ipechov9

    Počítačová grafika IPechová

    • Příklad: Kolik paměti zabere obrázek, který má následovné rozlišení:

      • obrázek 800x600 bodů v hloubce 16,7 mil.barev

        • celkový počet bodů: 800x600=480 000

        • každý bod 3B

        • celková velikost souboru s obrázkem:

          • 480 000x3=1 440 000 B


    Po ta ov grafika ipechov10

    Počítačová grafika IPechová

    • Bitmapové formáty:

      • bmp

        • neprovádí kompresi, pracuje s plnými barvami (tj. až 16 mil. Barev)

      • jpeg(joint photographic experts group) –

        • ztrátová komprese

        • tj. dochází ke snižování množství informací týkajících se barvy, projeví se snížením kvality barevných přechodů

        • používá většina digitálních aparátů


    Po ta ov grafika ipechov11

    Počítačová grafika IPechová

    • Bitmapové formáty:

      • gif(graphics interchange format)

        • disponuje jenom 256 barvami

        • lze vytvářet jednoduché animované obrázky

        • bezztrátová komprimační metoda

      • tiff(tag image file format)

        • bezztrátová komprese (bez ztráty barevných odstínů)


    Po ta ov grafika ipechov12

    Počítačová grafika IPechová

    • Barevné modely

      Model RGB(Red Green Blue)

      • monitor, skener

    Model CMYK (Cyan Magenta Yellow blacK)

    • doplňkové barvy k RGB

    • tiskárna


    Po ta ov grafika ipechov13

    Počítačová grafika IPechová

    Stránky o barvách:

    http://barvy.xf.cz/teorie

    http://wellstyled.com/tools/colorscheme2/index.html


    Po ta ov grafika ipechov14

    Počítačová grafika IPechová

    • Pořízení grafického materiálu:

      • Vlastní kresba (grafický editor)

      • Skener

      • Digitální fotoaparát


    Po ta ov grafika ipechov15

    Počítačová grafika IPechová

    • Nejznámější programy:

      • Adobe Photoshop(Elements)

      • Corel

      • PaintShopPro

      • IrfanView, GIMP – úprava

      • XnView – úprava

      • Zoner

      • samostané programy na správu a úpravu fotografii (alba)


    Po ta ov grafika ipechov16

    Počítačová grafika IPechová

    • Pořízení grafického materiálu:

      • Skener

        • vstupní zařízení

        • připojení (USB, sériový port, vlastní karta)

        • převádí potřebné materiály do podoby počítačových dat

        • pracuje na optickém principu

        • parametry (rozlišení, barevná věrnost, velikost záběru, rychlost skeneru)


    Po ta ov grafika ipechov17

    Počítačová grafika IPechová

    • Pořízení grafického materiálu:

      • Skener

        • Princip snímání:

          • motor pohybuje snímací hlavou podél stránky předlohy

          • obrazová předloha je po řádcích osvětlována

          • odražené světlo dopadá soustavou zrcadel na světlocitlivý snímač CCD Charge Coupled Device)

          • světelné senzory ve snímači přijímají obrazovou informaci, která je počítači posílána jako digitální signál


    Skener

    Skener


    Po ta ov grafika ipechov

    100 DPI

    20 DPI


    Po ta ov grafika ipechov

    1538 x 2048

    800 x 600

    Zobrazení fotografie v plné velikosti

    Zobrazení fotografie po změně rozměrů


    Po ta ov grafika ipechov18

    Počítačová grafika IPechová

    • Pořízení grafického materiálu:

      • Digitální fotoaparát

        • CCD (Charge Coupled Device) - světlocitlivý prvek snímá jednotlivé body obrázku – pixely (=zobrazovací bod)

          Mimimum fotografa


    Po ta ov grafika ipechov19

    Počítačová grafika IPechová

    • Digitální fotoaparát

      • parametry:

        • Mp – tj.kolik snímacích bodů je na CCD, tj.kolika pixelový obrázek je schopen snímač vygenerovat, čím větší tím lépe, udává se v Mp (mega pixel)

        • zoom – optický (při použití optického zoomu neztrácí obraz na kvalitě, vždy je využita celá plocha snímače, zvětšení zajišťuje optika – soustava čoček objektivu;prodloužením ohniskové vzdálenosti se na snímač promítá menší výřez ze scény, čili dochází k přiblížení a naopak)


    Po ta ov grafika ipechov20

    Počítačová grafika IPechová

    • Digitální fotoaparát

      • parametry:

        • zoom – digitální (pracuje na principu softwarového zvětšení snímku, tím se snižuje využitá rozlišovací schopnost snímače, takže vznikají rozostřené plochy;digitální zoom vyšší než 2-3krát nemá pro uživatele význam)

        • další parametry – videosekvence, zvuk, velikost LCD obrazovky, rozhraní (USB), ostření (automatické, manuální), citlivost (ISO), světelnost, paměťová karta, hmotnost, baterie,


    Po ta ov grafika ipechov21

    Počítačová grafika IPechová

    • Digitální fotoaparát – možnost přenosu snímků

      • přes kabel

      • čtečku paměťových karet (ve škole)

      • fotobanka – externí box s diskem pro ukládání snímků z paměťových karet bez použití PC

    Zpět - Pořízení grafického materiálu
