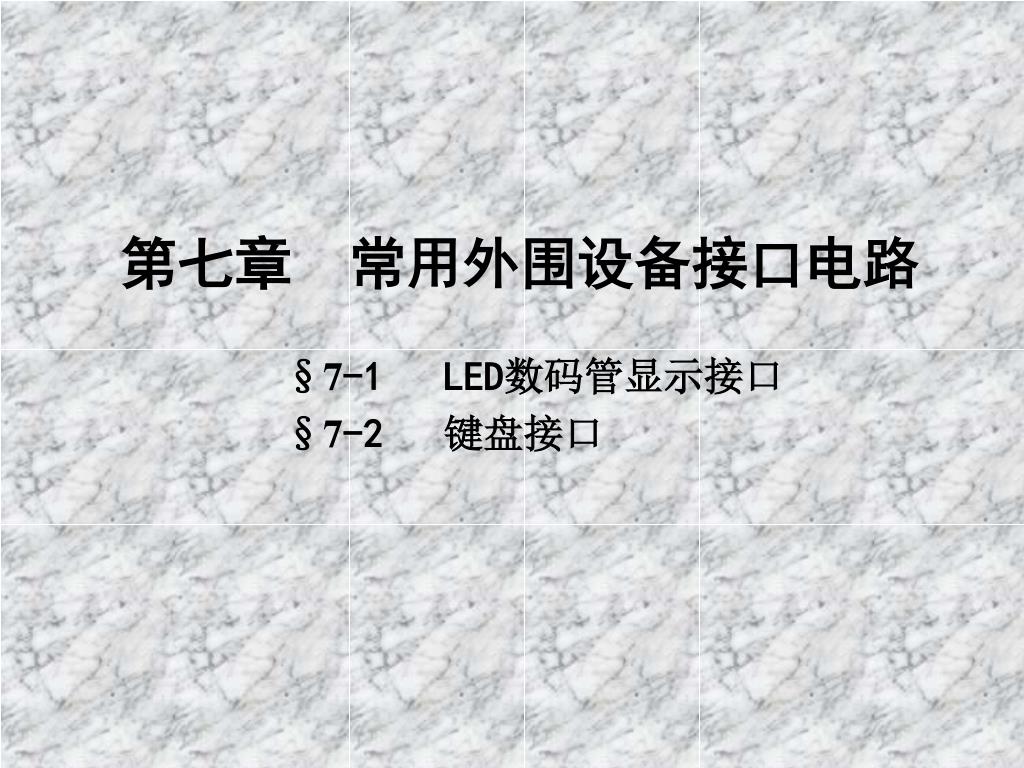

  1. 第七章 常用外围设备接口电路 • §7-1 LED数码管显示接口 • §7-2 键盘接口

  2. §7-1 LED数码管显示接口 • 一、LED数码管 • 1、结构 • COM:显示器位选线 a~dp:显示器段选线

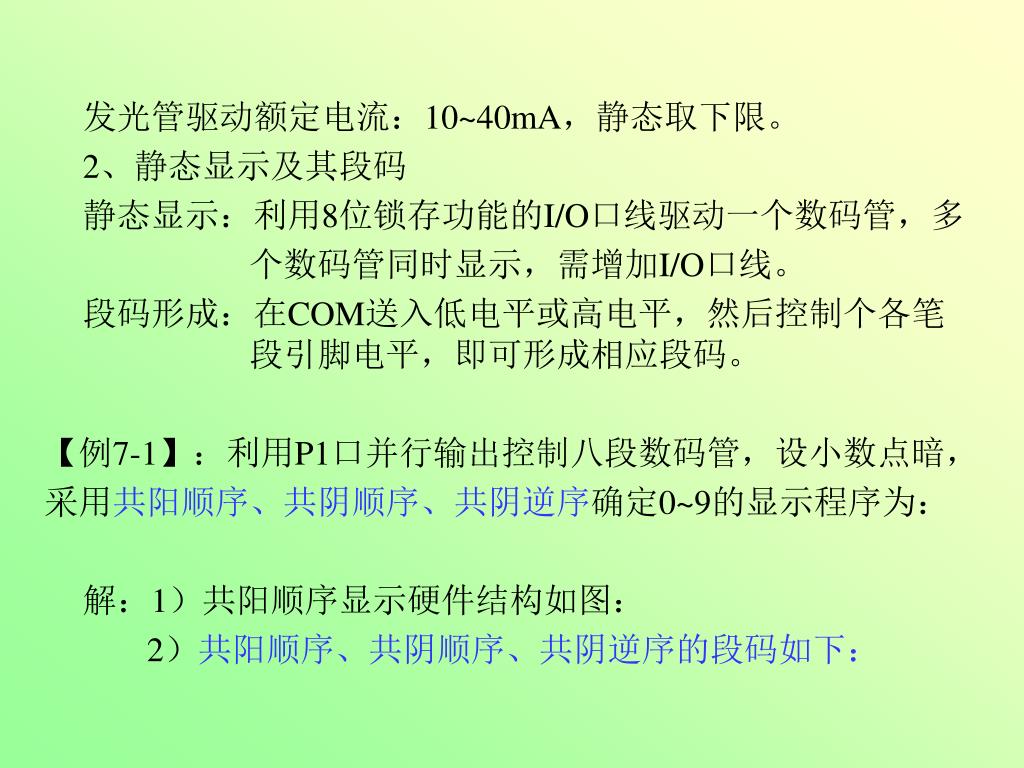

  3. 发光管驱动额定电流:10~40mA,静态取下限。 • 2、静态显示及其段码 • 静态显示:利用8位锁存功能的I/O口线驱动一个数码管,多 • 个数码管同时显示,需增加I/O口线。 • 段码形成:在COM送入低电平或高电平,然后控制个各笔 段引脚电平,即可形成相应段码。 • 【例7-1】:利用P1口并行输出控制八段数码管,设小数点暗, • 采用共阳顺序、共阴顺序、共阴逆序确定0~9的显示程序为: • 解:1)共阳顺序显示硬件结构如图: • 2)共阳顺序、共阴顺序、共阴逆序的段码如下:

  4. 共阳顺序段码:C0H,F9H,A4H,B0H,99H,92H,82H,F8H,80H,90H共阳顺序段码:C0H,F9H,A4H,B0H,99H,92H,82H,F8H,80H,90H • 共阴顺序段码:3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH(Dp→a) • 共阴逆序段码:FCH,60H,DAH,F2H,66H,B6H,BEH,E0H,FEH,F6H(a→Dp)

  5. 3)并行输出,循环显示0~9秒的显示程序: • DIR: MOV R0,#0 • MOV DPTR,#TAB • LOOP:MOV A,R0 • MOVC A,@A+DPTR • MOV P1,A • LCALL DELAY • INC R0 • CJNE R0,#0AH,LOOP • AJMP DIR • TAB:DB C0H,F9H,A4H • DB B0H,99H,92H • DB 82H,F8H,80H,90H

  6. 3、串行口方式0驱动数码管 • (1)串行口与并行口转换控制 • ①串入并出移位寄存器74LS164 图(a) • ②并入串出移位寄存器74LS165 图(b)

  7. (2)利用74LS164驱动共阴数码管 • 【例7-2】:利用8031串行口控制八段数码管,设小数点暗, • 采用共阴逆序,设计循环显示0~9秒的程序。 • 解:1)硬件结构图(共阴逆序、小数点暗) • 2)控制流程、程序

  8. START:MOV SCON,#00H • MOV R0, #00H • CLR ES ;禁止中断 • MOV DPTR, #TABLE • LOOP:MOV A, R0 • MOVC A, @A+DPTR • CLR TI • MOV SBUF, A • LCALL DELAY • INC R0 • CJNE R0, #10, LOOP • MOV R0, #00H • AJMP LOOP • TABLE:DB 0FCH,60H,0DAH,0F2H,66H • DB 0B6H,0BEH,0E0H,0FEH,0F6H • ORG 0100H • DELAY:1秒延时程序(略) • RET

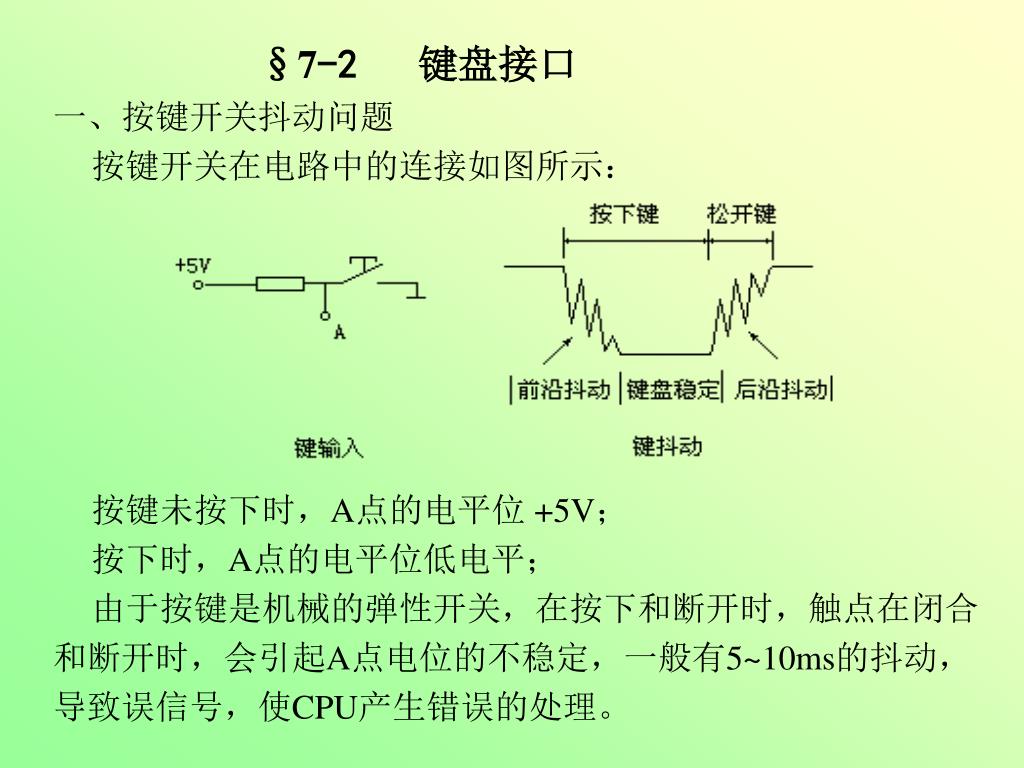

  9. §7-2 键盘接口 • 一、按键开关抖动问题 • 按键开关在电路中的连接如图所示: • 按键未按下时,A点的电平位 +5V; • 按下时,A点的电平位低电平; • 由于按键是机械的弹性开关,在按下和断开时,触点在闭合 • 和断开时,会引起A点电位的不稳定,一般有5~10ms的抖动, • 导致误信号,使CPU产生错误的处理。

  10. 1、硬件去抖动: • 常用双稳态电路、单稳态电路和RC积分电路三种方法, • 如图。

  11. 2、软件去抖动 • 在首次检测到按键按下后,先执行一段延时子程序,一 • 般为10ms延时,有程序确认按键是否按下,达到去抖动的目的。 • 二、独立式按键及其接口 • 独立式按键:每个按键占用一根I/O线,相互之间没有影响。 • 例7-5 如图为三个按键与8031的连接电路,试编制按键扫 • 描子程序。

  12. 流程和程序如下: • KEY:MOV P1,#07H • MOV A,P1 • CPL A • ANL A,#07H • JZ GRET • JB ACC.0,KEY1 • JB ACC.1,KEY2 • JB ACC.2,KEY3 • GRET:RET • KEY1:LCALL WORK1 • KEY2:LCALL WORK2 • KEY3:LCALL WORK3 • RET

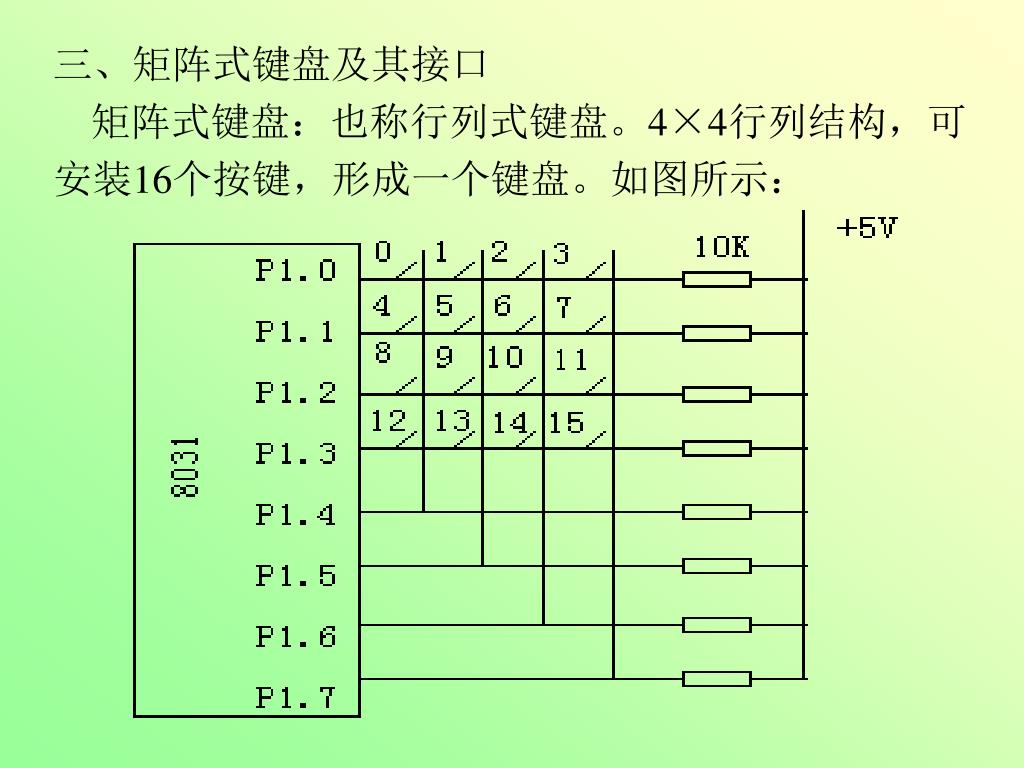

  13. 三、矩阵式键盘及其接口 • 矩阵式键盘:也称行列式键盘。4×4行列结构,可 • 安装16个按键,形成一个键盘。如图所示:

  14. 列线:P1.4~P1.7; • 行线:P1.0~P1.3; • 键扫描子程序流程如左图:

  15. 本章小结 • 1、发光二极管、七段显示器原理及段码编制 • 2 单键与行列式键盘、单键与8031接口电路设计及程序设计、行列式键盘原理与接口介绍 • 重点:七段码编制,单键(开关量)电路及程序设计。 • 难点:键及显示在实际控制电路中的综合应用
